迷你火焰驱动式活塞动力装置结构模型

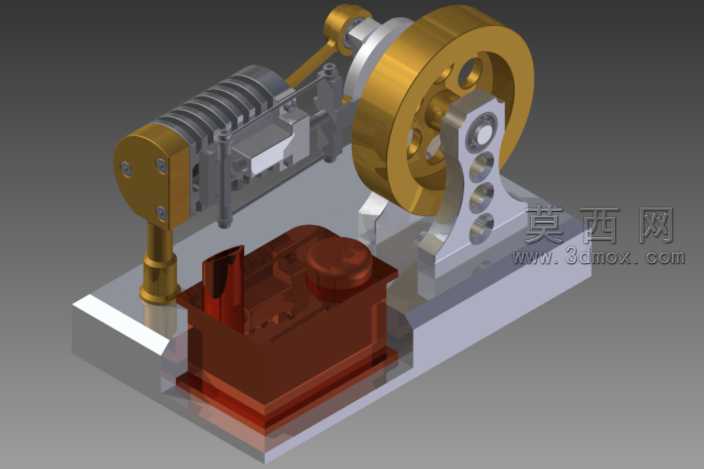

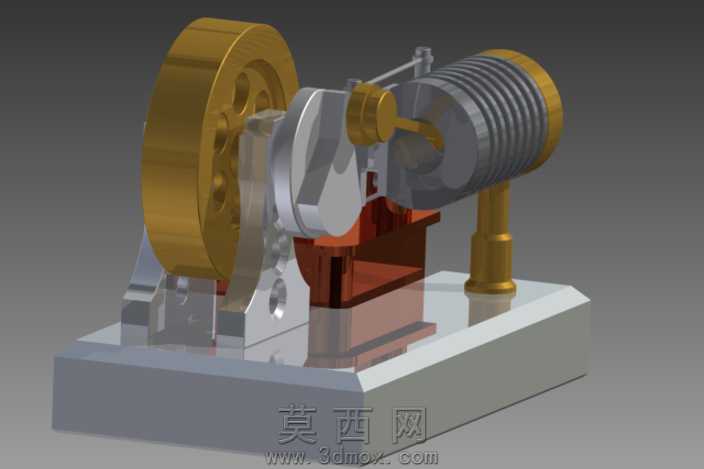

本作品为迷你火焰驱动式活塞动力装置的三维建模作品，整体采用等比例缩小的设计思路，完整还原了这类外燃式微型动力装置的全部核心结构。建模过程中首先搭建整体装配基准，以一体化金属底座作为所有部件的安装承载基础，保证各组件的装配同轴度与位置精度。动力发生部分的建模重点还原了加热缸体、散热鳍片组、活塞连杆组件的结构细节，散热鳍片采用等距阵列特征生成，每一片鳍片的厚度、间距都参考真实微型动力装置的参数设置，保证结构还原度；加热端的铜质缸头单独建模，表面还原了固定螺丝的沉孔结构，搭配下方的燃料储槽部件，储槽采用半透明红棕色材质模拟玻璃或树脂燃料容器，边缘做了倒角处理避免尖锐棱角，还原真实容器的圆润质感。传动与动力输出部分的建模重点处理了大尺寸飞轮、曲柄支架、传动连杆的配合关系，飞轮采用轮辐式减重结构，轮缘做了加厚处理模拟金属飞轮的配重效果，中心的轴承安装位、键槽结构都做了精细还原；曲柄支架采用镂空式设计，在保证支撑强度的同时减轻整体重量，支架上的多个减重孔采用对称排布，兼顾结构合理性与视觉美观度。材质渲染阶段，针对不同部件的材质特性做了区分设置：金属结构件分别赋予黄铜、铝合金、灰铸铁材质，黄铜部件调整了金属粗糙度与反射参数，还原铜质零件温润的金属光泽，铝合金部件做了轻微的磨砂质感处理，铸铁部件则降低反射率模拟哑光金属的质感；燃料储槽赋予半透明茶色材质，添加轻微的折射效果模拟液体燃料在容器内的视觉效果；底座采用银灰色金属材质，边缘做了高光处理体现机加工的平整质感。整体装配过程中严格校验了各运动部件的干涉情况，保证活塞往复运动、连杆传动、飞轮旋转的运动路径无碰撞，完整复现了火焰加热驱动活塞往复、通过连杆转化为飞轮旋转运动的整套动力传递逻辑，既可以作为机械原理的演示教具，也可作为微型动力装置的结构参考模型。
