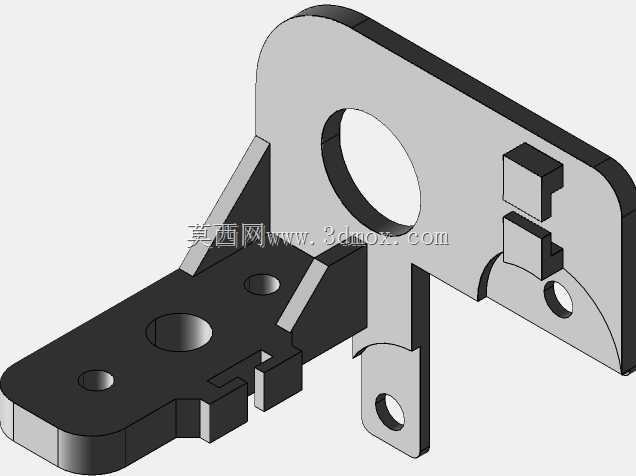

创想三维Ender3Pro BL触摸支架结构设计

这款支架是面向桌面级FDM3D打印机改装场景设计的专用功能部件，主要应用于创想三维Ender3Pro机型的BLTouch自动调平传感器加装作业，解决原厂机型未标配自动调平模块时，用户自行加装传感器缺乏可靠固定位、走线杂乱、安装对位不准的痛点，适配个人创客工作室、桌面制造工坊、教育实训场景下的3D打印机改装升级需求，帮助用户省去自行测量设计固定结构的步骤，快速完成自动调平功能的部署。

从实际用途来看，该支架承担两大核心功能：一是为BLTouch触摸式调平传感器提供稳定的刚性安装基准，确保传感器探针的垂直轴线与打印机喷嘴轴线保持固定的位置偏移量，避免打印过程中因支架晃动、形变导致的调平数据偏差，保障首层打印的附着成功率；二是集成了走线限位结构，能够将传感器的连接线缆沿支架预设的布线槽规整固定，避免线缆随打印头往复运动时发生拖拽、缠绕，剐蹭打印模型或者勾挂打印机运动部件的问题，提升设备运行的稳定性。

在功能特性设计上，支架采用一体化弯折承托结构，主体安装板贴合打印机X轴滑车的原有安装位面，无需对打印机原有结构进行打孔、切削等破坏性改装，直接利用滑车原有预留的安装孔位即可完成固定。传感器安装位设置了多组调节余量，能够适配不同批次BLTouch传感器的尺寸公差，用户可以根据实际装配需求微调传感器的伸出高度，确保探针触发行程处于最优区间。支架的承托部位做了加厚处理，在打印头高速往复运动的加速度工况下，不会产生共振形变，保证传感器检测数据的一致性。

设计思路层面，这款支架优先遵循无损改装的原则，所有安装孔位的位置、孔径都完全匹配Ender3Pro X轴滑车的原厂安装尺寸，用户不需要额外加工配件，使用原厂螺丝即可完成装配。结构上做了轻量化的镂空处理，在保证结构刚性的前提下尽可能降低支架自身重量，减少X轴运动组件的额外负载，避免因负载增加导致的电机丢步、打印精度下降问题。布线槽的位置特意避开了运动干涉区域，线缆固定后不会超出打印头的运动边界，不会和打印机框架、打印平台发生碰撞。

从安装边界与尺寸适配来看，支架主体安装面的轮廓完全贴合Ender3Pro X轴滑车的外侧轮廓，安装后不会超出滑车原有外沿尺寸，不会压缩打印机的有效打印行程；传感器安装位的中心与喷嘴中心的水平偏移量经过精准校准，用户装配后只需要在固件中填入固定偏移值即可正常使用，不需要反复测量对位。支架的安装孔位做了沉头设计，螺丝锁紧后表面平整，不会凸起剐蹭线缆或者其他部件，整体装配后与原厂部件的贴合度高，没有突兀的外凸结构，能够适配原厂的所有耗材冷却风道、风扇罩等配件，不会产生安装冲突。
