改良型桌面级FDM熔融沉积成型设备结构

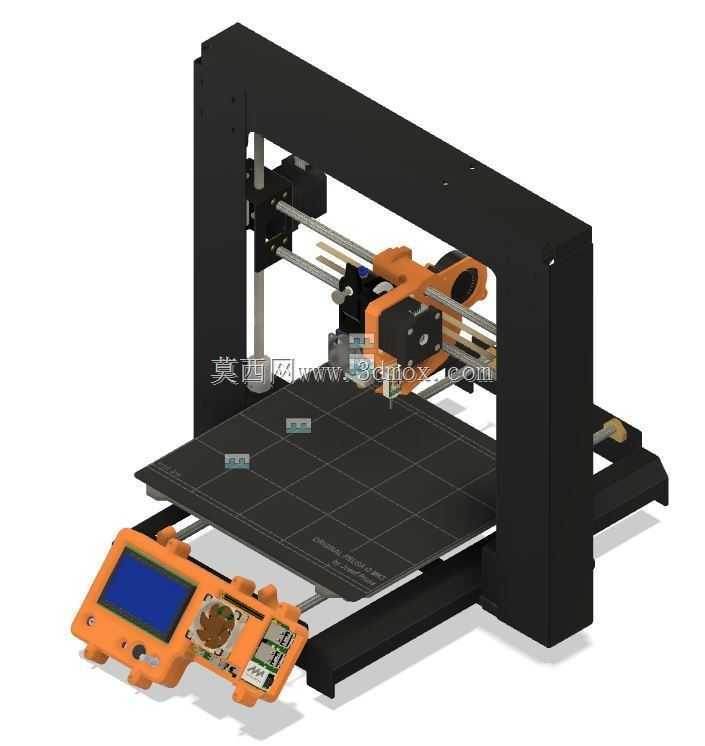

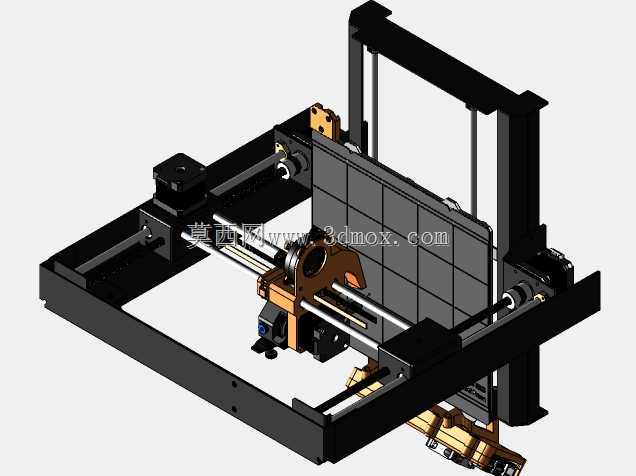

这款改良型桌面级熔融沉积成型设备，主要面向个人创客、小型工作室、院校实训教学以及中小批量手板打样场景使用，可覆盖消费级3D打印绝大多数日常使用需求，能够完成PLA、ABS、TPU等多种常见热塑性耗材的成型作业，适配文创手办制作、机械功能件验证、教学模型演示、定制化小零件生产等多元使用场景。设备整体采用龙门式框架结构，在原有成熟机型的基础上做了针对性适配优化，基础框架结构可兼容非plus版本机型的安装空间，同时针对plus版本的使用需求做了专属结构调整，解决了原有不同版本机型配件无法通用的痛点。打印头组件采用一体式托架设计，集成了可调式皮带张紧结构，无需额外加装独立张紧配件即可完成传动皮带的张力调节，日常维护时无需拆解大量结构件即可快速调整传动精度，大幅降低了设备的日常调校门槛，能有效减少长期使用后传动皮带松弛导致的打印层纹错位、尺寸精度偏差等问题。成型平台采用普鲁萨MK3S变型的磁性弹簧钢板结构，钢板依靠磁力吸附在平台基座上，打印完成后可直接取下钢板弯折即可轻松脱模，无需借助铲刀等工具撬动，既避免了铲取模型时造成的模型边缘缺损，也能减少平台表面被铲刀划伤的损耗，延长平台的使用寿命。设备前端配置了全屏幕LCD显示操作面板，面板安装位置做了人体工学优化，倾斜角度适配站立或坐姿操作时的视线高度，无需弯腰或垫脚即可清晰查看屏幕参数、完成打印参数调整、启停打印任务等操作，面板旁预留了外接存储介质的插接位置，可直接读取存储设备内的模型文件执行脱机打印，无需持续连接电脑占用终端设备。整机的安装边界充分考虑桌面使用场景的空间占用，框架外轮廓方正无外凸的尖锐结构，可平稳放置在常规宽度的工作台面上，运动组件均内置在框架安全范围内，避免日常操作时误触运动部件造成安全隐患，走线全部沿框架内侧隐藏布置，既避免了走线杂乱影响外观，也能防止长期使用过程中线缆被运动部件拉扯磨损，提升设备长期运行的稳定性。
