3/4英寸25-30毫米管径橡胶衬里管夹三维设计

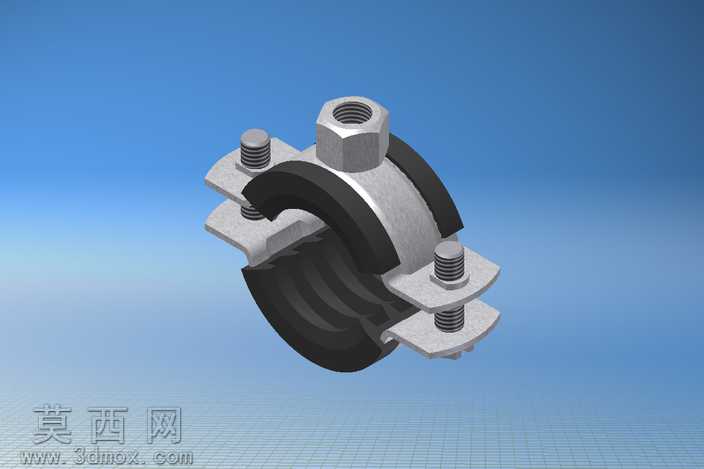

本作品为适配3/4英寸、外径25-30毫米管径的管夹三维模型，建模过程严格参照对应规格的标准管夹实物尺寸进行1:1还原，整体采用自顶向下的参数化建模思路，先搭建整体装配骨架，再拆分各个零部件进行独立建模，确保各部件间的装配公差符合五金件通用配合要求。模型主体金属结构部分，上下两个夹体采用对称式抱合结构设计，建模时先绘制夹体的弧形夹持面轮廓，通过拉伸、切除、圆角等特征完成基础实体构建，夹体上的螺栓过孔、螺母安装位均按照标准紧固件尺寸预留配合间隙，三个紧固螺栓位呈三角分布，能够保证夹持受力均匀，避免管路固定后出现松动偏移。夹体内侧的橡胶衬垫是该管夹的核心功能部件，建模时单独构建橡胶层实体，其内径适配25-30毫米的管径范围，橡胶层与金属夹体内壁完全贴合，既可以增大与管道外壁的摩擦力提升固定稳定性，也能起到减震缓冲、避免金属夹体刮伤管道外壁的作用，渲染时为橡胶材质赋予哑光黑色的弹性体材质参数，还原橡胶件的磨砂质感与低反光特性。金属夹体、螺栓、六角螺母部分均赋予镀锌金属材质，调整材质的金属度、粗糙度参数，还原镀锌五金件略带哑光的银灰色金属质感，同时在螺栓的螺纹部位采用螺旋扫描特征构建真实螺纹结构，而非简单贴图示意，保证模型细节的还原度。整体装配完成后进行干涉检查，确认螺栓与夹体孔位、螺母与安装位、橡胶衬垫与金属夹体之间均无干涉问题，夹持状态下橡胶衬垫有合理的压缩量，符合实际使用时的形变状态。渲染阶段采用渐变蓝色背景，布置三点式光源，主光源从斜上方打亮模型主体，辅光源补全暗部细节，轮廓光勾勒模型边缘，清晰展现管夹的整体结构、各部件的装配关系与材质质感，模型可用于管路布局设计演示、五金件选型参考、装配教学演示等场景，能够直观展现该规格管夹的结构特点与安装形态。
