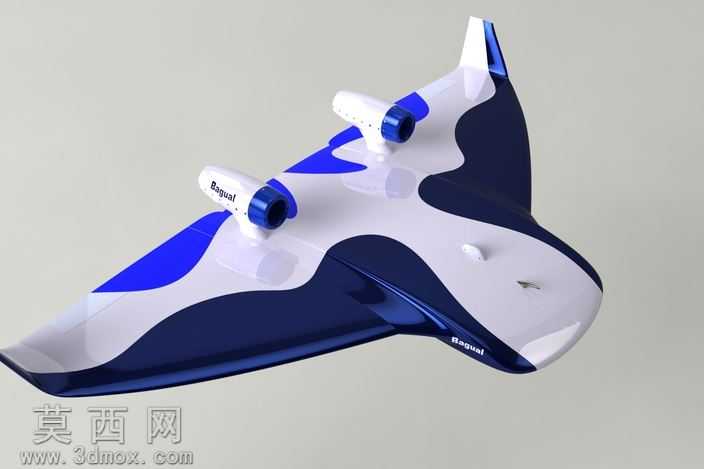

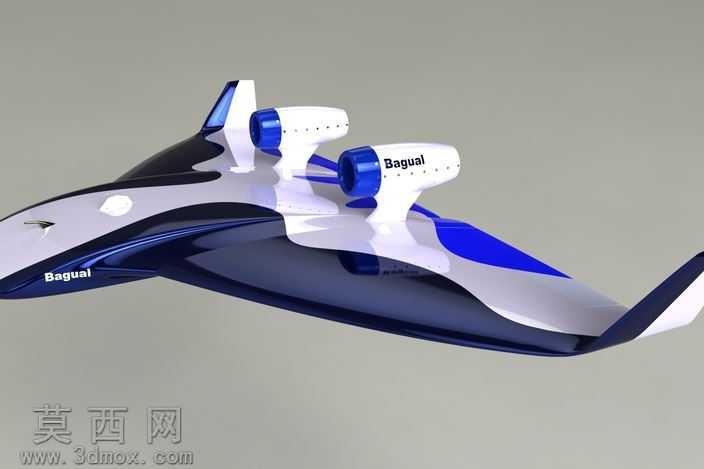

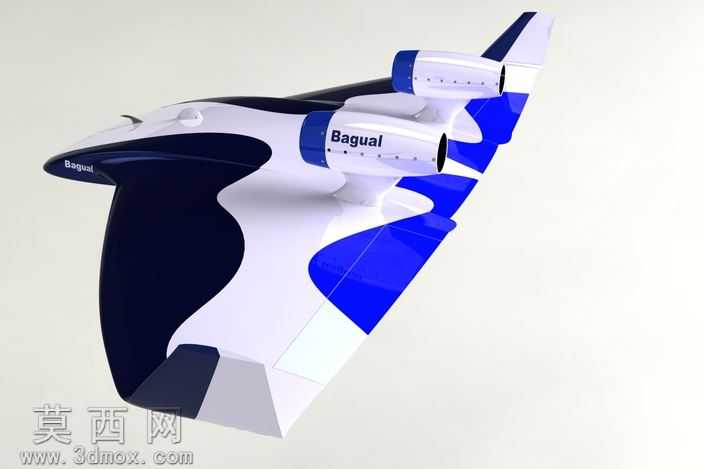

Bagual5B概念无人靶机三维设计作品

本作品为概念设计的无人空中靶机三维模型，整体采用无尾飞翼融合布局设计，建模阶段依托三维软件完成全参数化曲面构建，首先通过绘制机身纵向与横向的截面轮廓线，搭建整体气动外形的线框骨架，对机身头部的圆滑过渡段、翼身融合的曲面衔接处进行曲率连续处理，保证整体外形的气动流畅性，避免曲面出现褶皱、断差等影响外观与气动合理性的问题。模型完整还原了双发背负式动力布局，两个微射流涡轮发动机舱独立建模，精准刻画了发动机短舱的进气口轮廓、尾部喷口结构以及舱体表面的标识细节，发动机舱与机翼上表面的衔接处做了顺滑的曲面过渡，还原真实飞行器动力舱的安装结构特征。机身主体采用全复合材料设计的表达思路，材质渲染阶段为不同结构区域分配了差异化的材质属性：机身主体上表面采用亮白色高光复合材质，下表面及机身侧部采用深蓝色哑光吸波材质，机翼后缘操纵面采用亮蓝色高饱和度装饰材质，发动机舱外壳采用银灰色金属质感材质搭配深蓝色环形装饰边，通过调整材质的粗糙度、反射率、环境光遮蔽参数，让不同材质的质感区分清晰，整体视觉效果兼具未来感与工程合理性。结构设计上仅保留两个副翼作为定向与纵向飞行控制的操纵面，建模时还原了副翼与机翼主体的接缝结构，省略了传统飞行器的垂尾、平尾等安定面结构，匹配概念设计中伺服辅助飞行控制的设定，通过电传飞控系统弥补无尾布局的操纵稳定性不足，契合靶机高敏捷性、高速性的设计需求。整体建模过程严格遵循概念设定的功能逻辑，在保证外观视觉冲击力的同时，所有结构细节均匹配无人靶机的功能定位，曲面建模精度满足渲染展示与结构验证的需求，渲染阶段采用柔和的影棚环境光，多角度展示模型的曲面光影变化，突出飞翼布局的流畅线条与未来感设计风格，完整呈现了这款概念无人靶机的设计思路与结构特征。
