激光切割拼装式铝质国际象棋设计

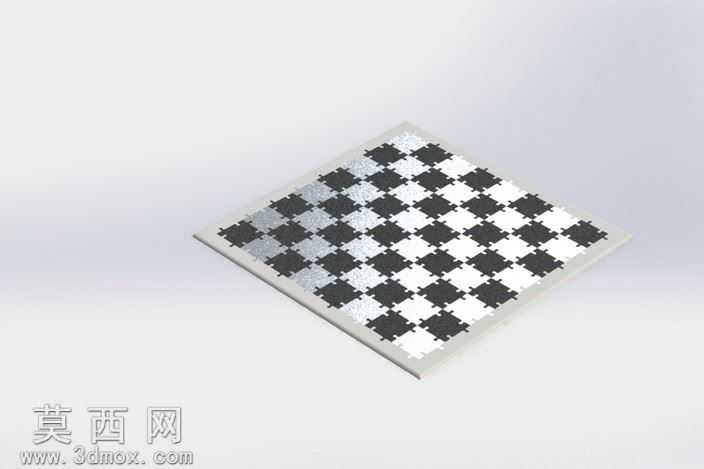

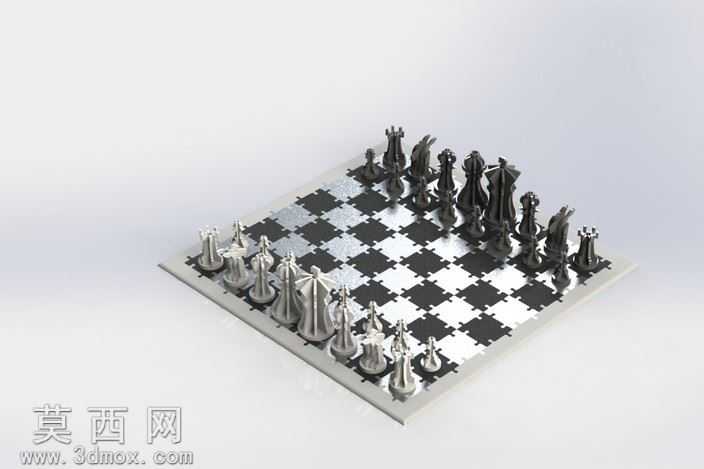

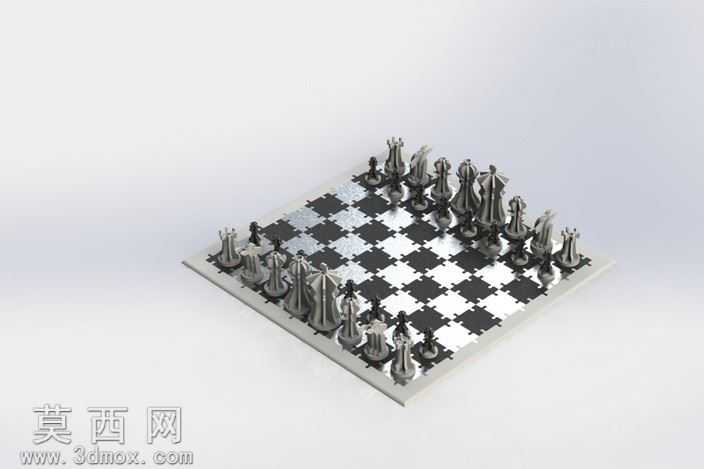

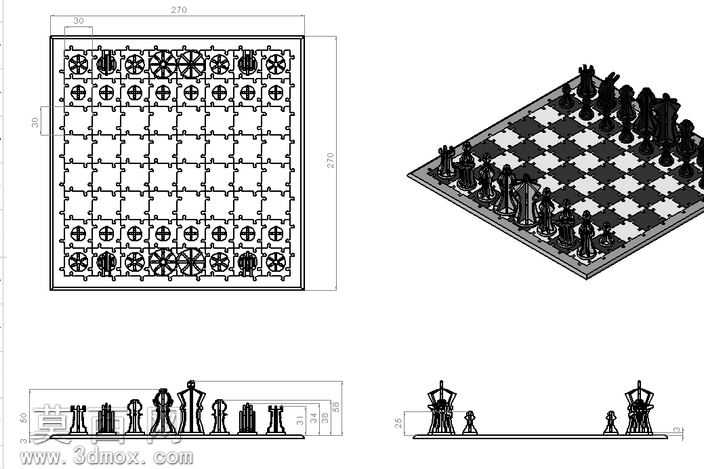

本作品为适配激光切割工艺设计的拼装式国际象棋整套方案，建模阶段围绕2-3毫米厚度铝板的加工特性展开，在三维软件中完成所有零件的参数化建模，确保每一处拼接卡槽的公差控制在0.1毫米以内，无需额外粘接或紧固件即可完成棋子与棋盘的稳固组装。建模过程中对国际象棋传统棋子造型做了扁平化切片重构，将立体的王、后、车、马、象、兵造型拆解为多层可切割的平面铝片，通过层叠插接的方式还原棋子的立体轮廓，既保留了经典棋子的识别特征，又最大化降低激光切割的加工难度，避免复杂曲面加工带来的成本提升。材质设计上针对铝材质特性做了差异化渲染处理，对阵双方的棋子分别采用哑光银白与磨砂深灰的铝面质感表现，棋盘格则通过铝片表面的阳极氧化色差实现黑白格区分，无需额外印刷或上色，依靠材质本身的色彩差异完成视觉区分，所有零件的边缘都做了微小的圆角处理，避免激光切割后产生的锐边划伤使用者。结构设计上兼顾了收纳便利性，棋盘采用互锁拼接结构，拆解后可作为所有棋子零件的收纳载体，棋子的插接结构设计为可反复拆装的形式，既可以作为拼装益智玩具供爱好者动手组装，组装完成后也可作为正式国际象棋用于日常对弈。设计全程围绕激光切割的工艺约束展开，所有零件均为平面轮廓，无悬空、无封闭内腔，切割路径经过优化，最大限度减少铝板原材料的浪费，同时保证零件切割完成后无需二次打磨、钻孔等工序，仅通过手工插接即可完成整套成品的组装，成品兼具金属质感的精致外观与桌游器具的实用属性，拼装过程也具备较强的动手趣味性。
