双刀片联动剪刀执行机构三维设计

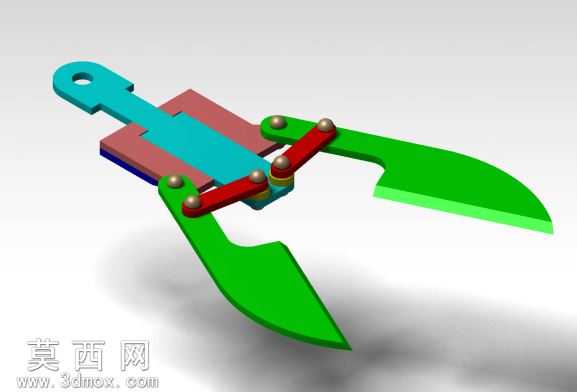

本作品为双刀片联动式剪刀执行机构，整体采用三维参数化建模方式完成，在建模过程中严格遵循机械构件的装配逻辑与运动约束关系，对每一处连接点位都做了同轴度、配合间隙的参数校验，确保后续运动仿真时无干涉卡顿问题。模型整体由安装基座、滑动推杆、两组对称布置的传动连杆、两片弧形剪切刀片以及铰接销轴构成，安装基座设置有带孔的安装挂耳，可适配不同设备的安装固定需求，滑动推杆作为动力输入部件，可沿基座的导向槽做直线往复运动。在材质与渲染表现上，模型针对不同构件做了差异化的材质赋予：安装基座的多层叠合结构分别赋予红棕色工程塑料、深蓝色缓冲垫层材质，还原实际装配中的分层结构；滑动推杆采用亮青色硬质工程塑料材质，表面做轻微磨砂质感处理，模拟工业塑料件的真实触感；传动连杆采用鲜红色金属烤漆材质，搭配金属质感的半球形铰接销轴，突出传动部件的金属强度属性；两片剪切刀片采用亮绿色高硬度合金材质，刀刃边缘做了薄化处理与轻微高光效果，直观体现刃口的锋利属性。在结构设计上，该剪刀机构采用对称式双连杆传动逻辑，当滑动推杆向前推进时，会通过前端的铰接点带动两组连杆同步向外展开，进而拉动两片刀片绕各自的铰接销轴做闭合剪切动作；当推杆向后复位时，连杆带动刀片同步张开，完成单次剪切循环，这种对称传动结构能够保证两片刀片的运动行程完全一致，剪切受力均匀，不会出现偏载卡料的问题。建模过程中对所有铰接位置都预留了合理的转动间隙，推杆与基座导向槽之间设置了滑动配合公差，既保证了运动的顺畅性，也符合实际机械加工的装配精度要求。渲染阶段采用了柔和的工作室光照环境，添加了柔和的地面阴影效果，让整体模型的结构层次更加清晰，各构件的轮廓边界分明，能够直观展示机构的运动原理与装配关系，可直接用于包装机械剪切工位的原理演示、结构方案验证以及教学演示场景。
