倾斜式挡边料斗转运输送机结构设计

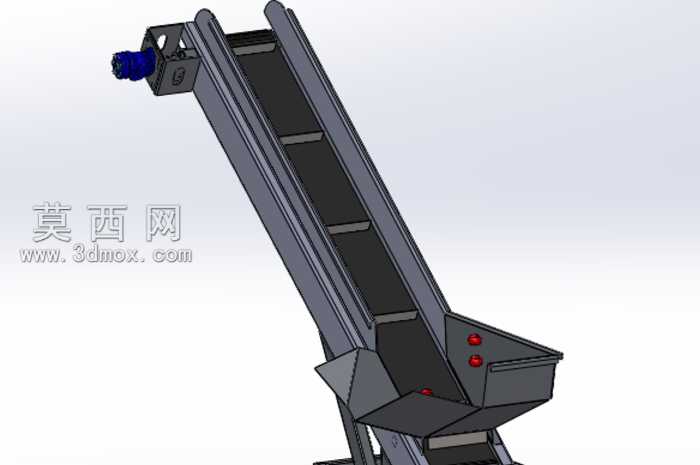

本模型为倾斜布置的转运输送机，采用三维参数化建模完成整体结构搭建，建模过程中对各零部件进行独立草绘、特征拉伸与装配约束，确保各部件配合关系符合实际机械装配逻辑，无干涉错位问题。模型整体采用大倾角倾斜布置形式，底部设置敞口式进料料斗，料斗侧壁做倾斜导料设计，可引导待输送物料顺利落至输送皮带表面，料斗内部预留物料暂存空间，避免进料时物料洒落溢出。输送段采用带横向挡条的皮带结构，等间距布置的横向挡条可在大倾角输送过程中承托物料，防止物料因重力下滑回落，保障倾斜段物料输送的稳定性。机架采用型钢焊接式框架结构，设置多组斜向支撑腿与中部加强横梁，提升整体机架的结构刚性，避免设备运行过程中出现晃动变形。驱动端布置在输送机上部位置，配套驱动电机与传动辊筒结构，电机安装座设置可调节腰型孔，方便后期调整皮带张紧度，下部设置从动改向辊筒，配合张紧机构实现皮带松紧度的调节。皮带两侧设置挡边结构，与横向挡条配合形成独立的物料承载格，进一步避免物料在提升输送过程中从侧边洒落。建模时对各钣金件做了厚度特征处理，对辊筒、紧固件等标准件做了简化特征还原，既保证模型结构完整清晰，又控制了整体文件体量。渲染阶段采用哑光金属材质赋予机架结构，黑色橡胶材质赋予输送皮带，蓝色漆面材质赋予驱动电机外壳，料斗部分采用与机架一致的金属哑光材质，通过光影调整突出设备的结构层次，清晰展示各部件的装配位置与连接关系。该设备主要用于散状物料的倾斜提升转运，可将低位进料的物料输送至高位出料位置，适配农业加工、轻工生产等场景的物料转序需求，设计过程中充分考虑了大倾角输送的防洒落、防回落需求，同时兼顾了设备安装调试、后期维护的操作便利性，整体结构紧凑，支撑稳定，可直接用于同类设备的结构参考与方案演示。
