金属板材激光切割机配套真空提升吊具

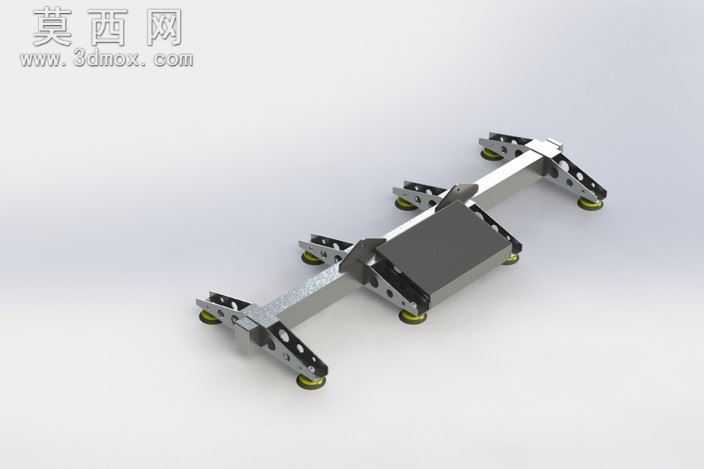

本模型为金属板材激光切割机配套的真空提升起重设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对各功能模块的装配关系进行了精准还原。模型主体承载梁采用铝合金型材结构设计，在三维软件中赋予哑光银白金属材质，通过调整材质粗糙度、金属度参数还原工业铝型材的表面质感，梁体上预留的安装孔位、连接槽道均按照实际加工标准建模，可直接用于工程参考。两端分布的吸附臂采用可调节式铰接结构设计，建模时对铰接处的转动副、连接螺栓、定位销等细节进行了精细化建模，吸附臂表面做了发黑处理的金属材质渲染，通过添加细微的磨损纹理提升模型真实感，每个吸附臂末端配置真空吸盘组件，吸盘采用丁腈橡胶材质，在材质编辑中调整了橡胶的漫反射颜色、凹凸纹理，还原橡胶吸盘的软质触感与表面防滑纹路，吸盘与金属接头的连接过渡结构也做了圆滑处理，避免生硬的棱角失真。中部的真空发生控制模块采用盒体式结构，建模时还原了盒体的安装卡扣、接线端口、真空度标识区域，材质上采用深灰色工程塑料与局部金属铭牌搭配，通过光影渲染突出盒体的注塑分模线细节，还原工业电控部件的真实外观。整体设计思路围绕金属板材激光切割上下料场景展开，兼顾承重能力与作业灵活性，可适配3000×1500mm、2500×1250mm两种常用规格金属板材的搬运需求，额定起重能力达695公斤，设备自重控制在55公斤，降低了配套行车的负载压力。模型还还原了设备的安全功能结构，支持单吸盘独立关闭控制，可适配带切口、非矩形的异形板材吸附作业，同时建模时考虑了真空保压结构的呈现，能够直观展示设备在气源中断后维持72小时650公斤负载保压的安全设计逻辑，渲染阶段采用影棚级工业产品布光，通过主光、辅光、轮廓光的搭配，突出金属结构的硬朗线条与橡胶部件的质感差异，整体模型结构完整，细节丰富，可用于机械设计教学、设备方案展示、虚拟装配仿真等场景。
