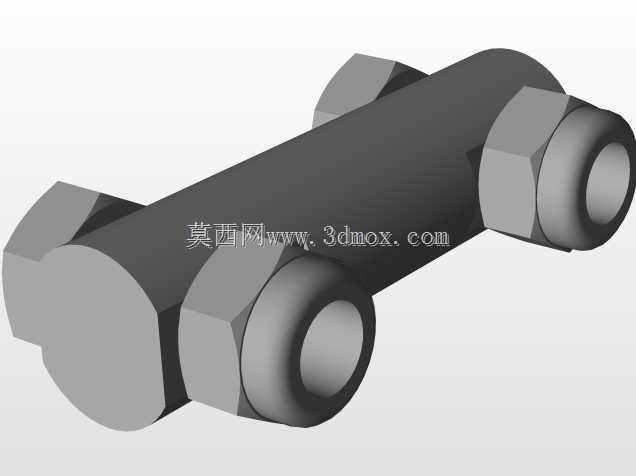

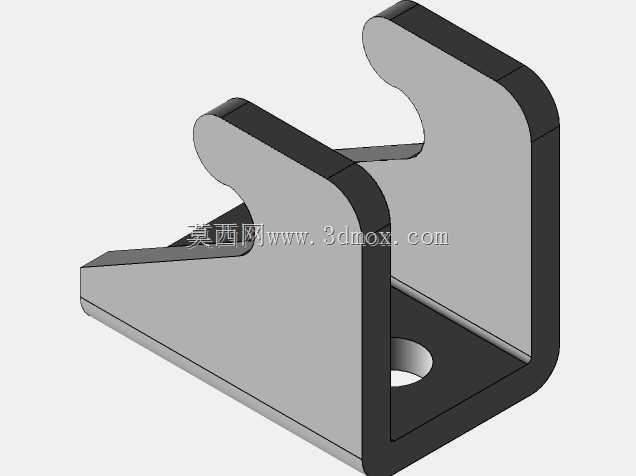

水平带锁插销式快速夹紧夹具结构

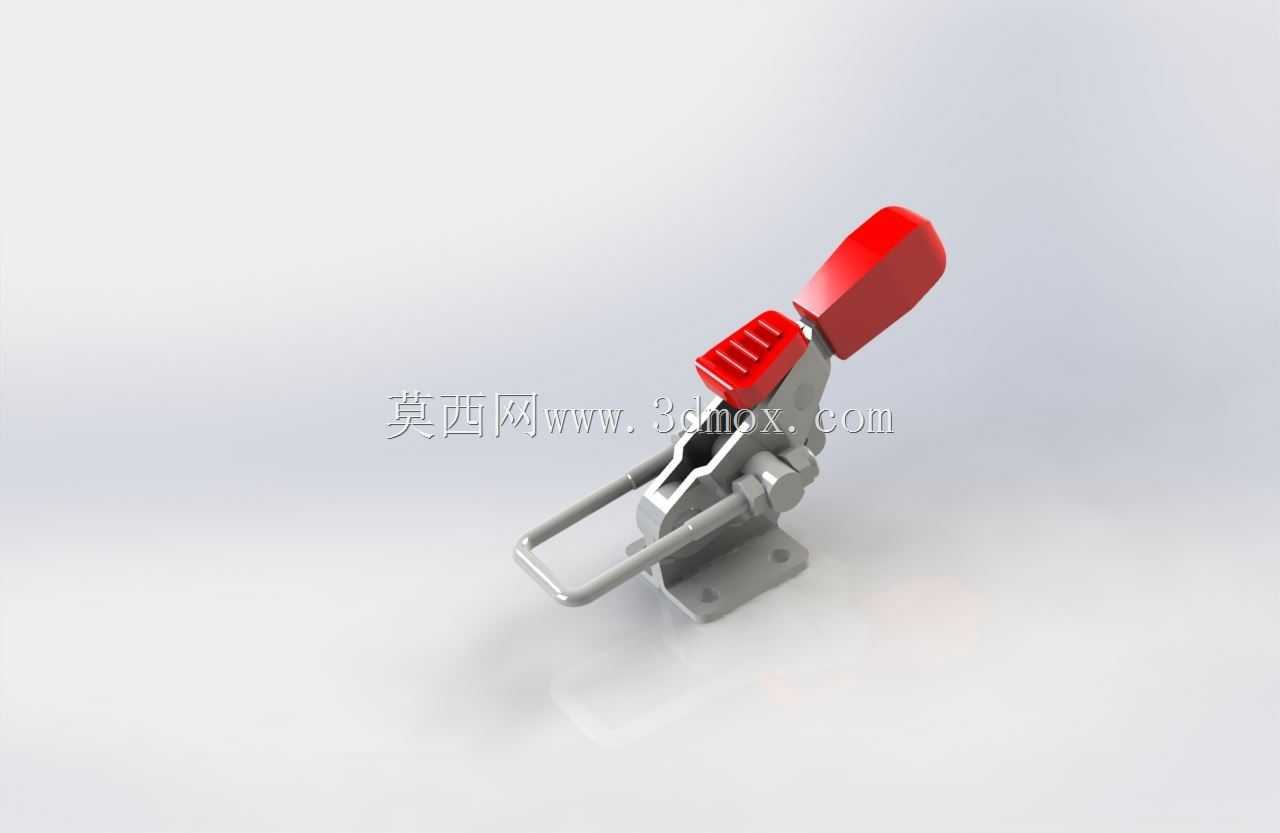

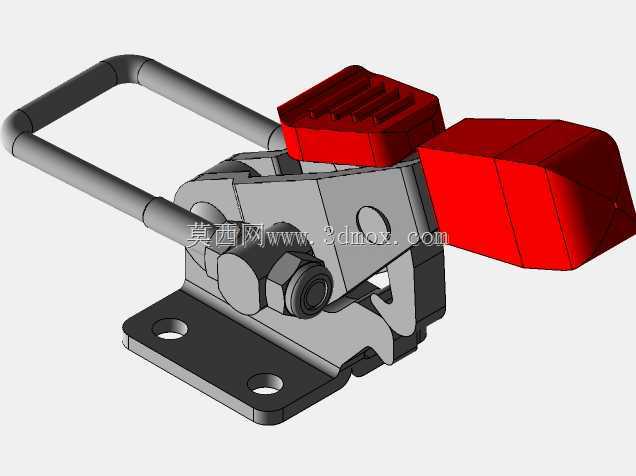

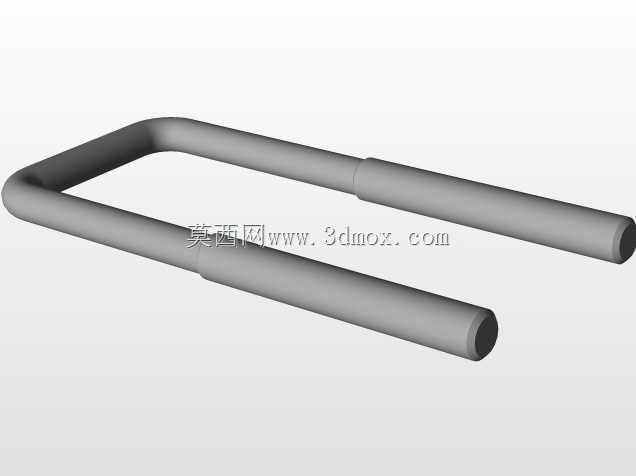

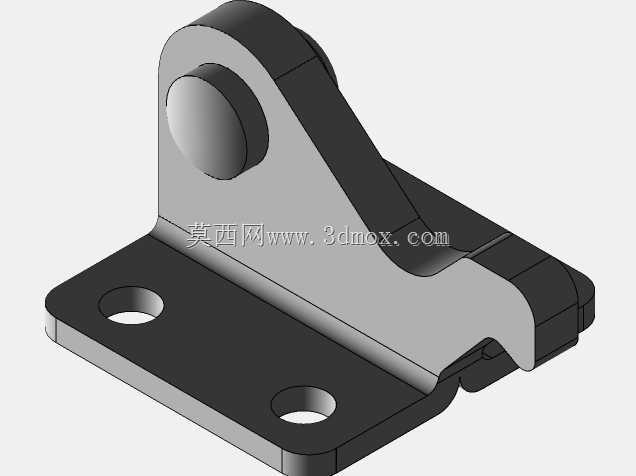

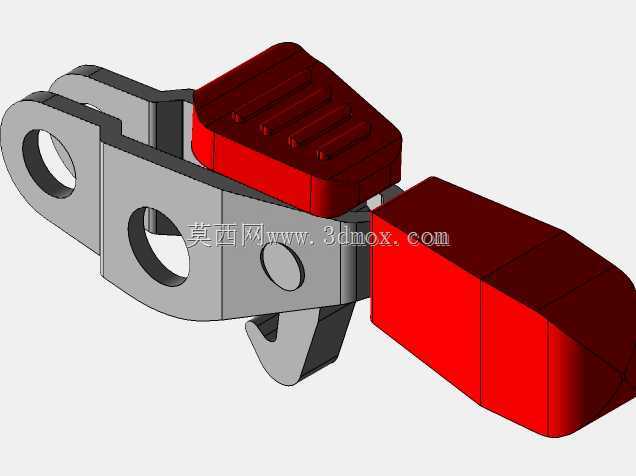

这款水平插销拨动式夹紧夹具，是工装夹具领域应用十分广泛的快速压紧构件，主要面向各类工装治具、生产线工位定位、小型工件装配、检具定位、焊接工装固定等场景使用，能够在需要频繁拆装工件的工位上大幅降低操作耗时，相比传统螺栓压紧、压板锁紧的固定方式，单次装夹的操作时间可缩短九成以上，非常适配中小批量多品种的柔性生产需求。从实际用途来看，该夹具依靠带自锁结构的肘节连杆机构实现力的放大与锁止，操作人员仅需扳动红色操作手柄，即可带动前端的插销式拉钩完成直线往复动作，拉钩勾住工件对应的定位销或挂台后，手柄扳动到水平锁止位置时，连杆机构会越过力学死点，即便承受加工过程中的振动、工件受力形变带来的反向拉力，夹具也不会意外松脱，能够持续提供稳定可靠的夹紧力，避免工件移位带来的加工误差或安全隐患。在功能特性设计上，这款夹具做了针对性的结构优化：操作手柄采用带防滑纹理的红色包覆设计，既提升了操作时的摩擦力，避免沾附切削液、油污时出现打滑，也通过醒目的颜色让操作人员能够快速识别夹具的开合状态，降低误操作概率；底座采用带安装孔的平板式结构，能够直接通过螺栓固定在工装基板、工作台面或者设备机架上，安装时不需要额外做复杂的适配加工；前端的拉钩采用U型插销结构，相比普通压臂式快速夹，它的夹紧动作是沿水平方向施力，不会对工件表面产生垂直方向的压痕，尤其适合薄壁件、框型件、带挂孔结构工件的侧向拉紧固定。设计思路上，这款夹具围绕“快速操作、自锁可靠、安装便捷”三个核心需求展开，整体采用铰接式连杆传动结构，将手柄的扳动转角转化为拉钩的水平直线行程，行程设计预留了足够的工件取放空间，锁止位置的力学死点设计经过反复校核，既保证锁止后不会因为外力冲击松脱，也保证解锁时不需要施加过大的操作力，普通操作人员单手即可完成开合操作；所有铰接位置都做了间隙配合优化，长期反复使用也不会出现过大的旷量，保证夹紧定位的重复精度。在外形尺寸与安装边界上，这款夹具整体结构紧凑，底座的安装孔位按照通用快速夹的行业标准间距设计，能够直接替换同规格的传统水平式快速夹，不需要重新改动工装板的孔位布局；水平锁止状态下手柄整体与安装面平行，不会向上突出占用过多垂直空间，适合安装在操作空间受限、周边有其他构件干涉的工位上；拉钩的伸出长度可以根据实际工件的厚度、挂接位置做小范围调整，适配不同尺寸规格的工件装夹需求，不需要额外更换配件即可覆盖一定范围内的装夹尺寸，通用性较强。
