8毫米通信电缆连接固定锁件结构

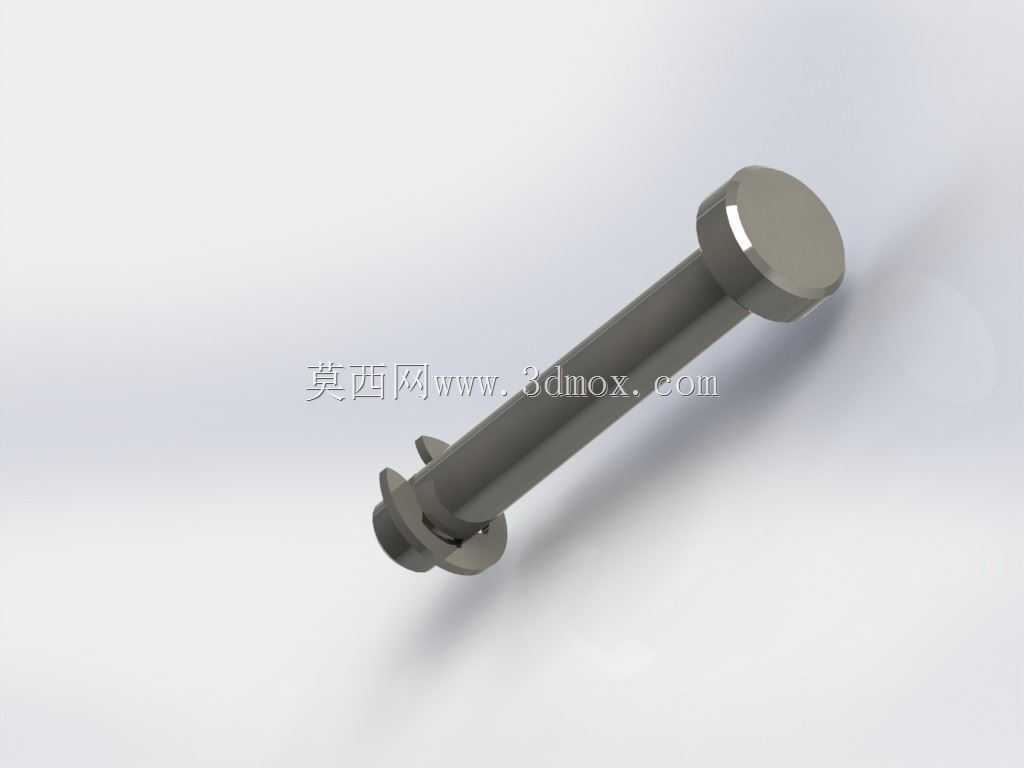

　　在通信线路布设、机柜内部线缆整理、户外通信设备接线作业场景中，这类直径8mm规格的电缆锁件是十分常用的配套结构件，核心作用是完成通信电缆的端部固定、位置限位，避免线缆受外力拉扯时出现接头松脱、芯线断裂的问题，保障通信链路的连接稳定性。从结构设计来看，该零件整体采用长轴加端帽的一体式构型，头部为平整的圆形端帽，直径略大于杆身，能够在安装时抵靠在安装面板的限位孔外侧，起到轴向定位的作用；杆身直径严格匹配8mm通信电缆的适配安装孔径，表面做光滑处理，减少穿装过程中对电缆外护套的刮擦损伤；杆身尾部设置有对称的弹性卡爪结构，当杆身穿过安装孔位后，卡爪会自动弹开卡接在安装面板的另一侧，无需额外加装螺母或者紧固件即可完成快速装配，

　　大幅提升现场布线的作业效率，尤其适合狭小机柜内部、高空布线等操作空间受限的作业场景。设计过程中需要严格控制几个核心尺寸边界：首先是头部端帽的厚度与直径，既要保证足够的承压面积避免安装后出现面板压痕或者端帽穿透安装孔，也要控制厚度避免占用过多的面板外侧空间，影响相邻线缆或者元器件的布设；其次是杆身的有效长度，需要匹配常规通信设备安装面板、线缆固定支架的通用厚度，预留足够的卡接余量，同时避免杆身过长顶触到设备内部的其他元器件；尾部卡爪的张开角度与回弹强度是设计的核心要点，卡爪的倒角角度需要适配常见的金属、塑料安装孔的导入角，保证穿装时的顺畅度，同时卡爪的卡接面要做防滑齿处理，提升长期使用下的抗拉扯性能，避免温度变化、

　　设备振动导致卡接松脱。这类零件的材质选型通常根据使用场景调整，室内机柜使用时多采用改性尼龙材质，具备足够的结构强度同时绝缘性能优异，不会对电缆的屏蔽层造成干扰；户外露天场景使用时则会选用抗老化的工程塑料或者镀锌金属材质，耐受高低温变化、雨水腐蚀，保证长期户外使用的结构可靠性。在实际布线作业中，该锁件可以配合密封圈使用，在户外设备的线缆穿装位置实现IP65级以上的防水密封效果，阻挡雨水、灰尘进入设备内部，提升户外通信设备的运行稳定性。建模过程中需要重点关注卡爪部分的弹性形变空间预留，保证装配模拟时卡爪能够顺利收缩穿过安装孔后正常回弹，同时要校验杆身与8mm通信电缆的配合间隙，既不能间隙过大导致电缆固定后出现晃动，也不能间隙过小造成电缆外护套被挤压变形，影响内部芯线的信号传输性能。
