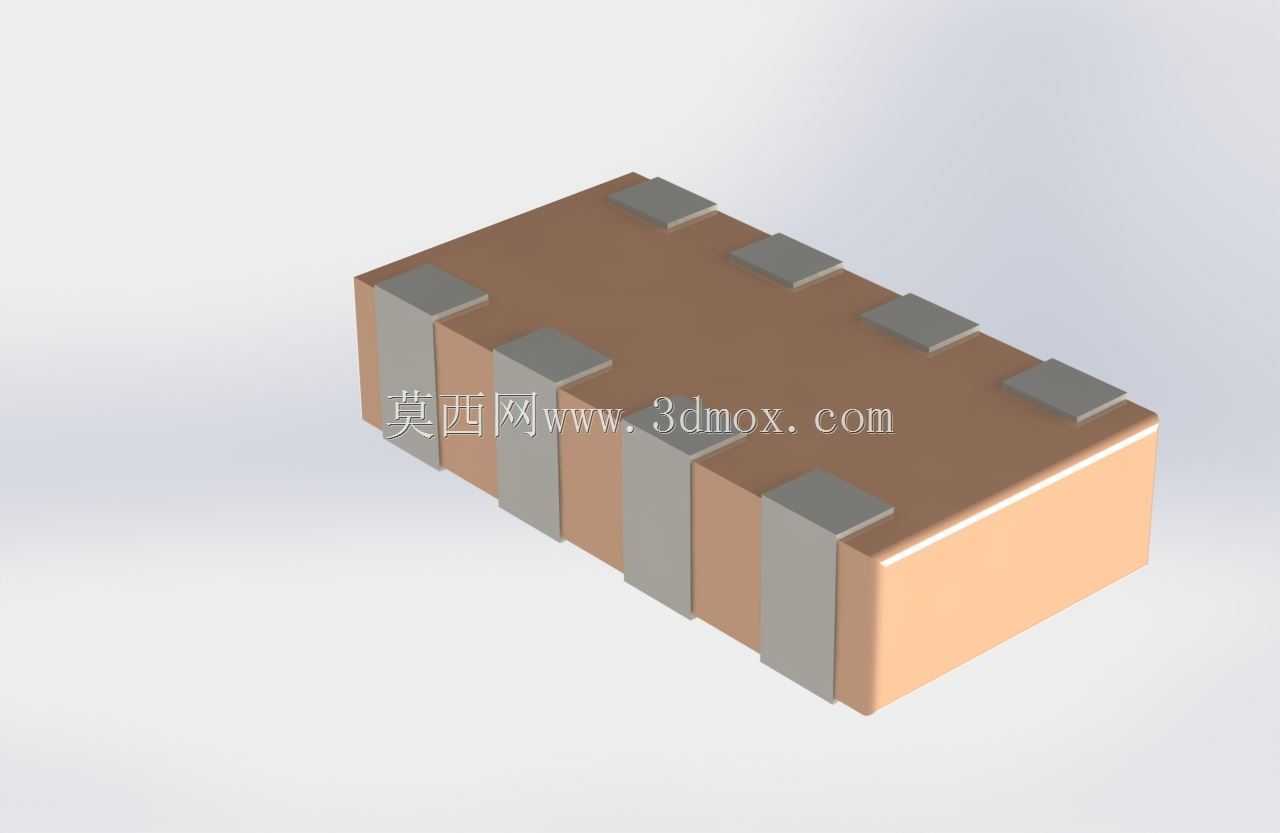

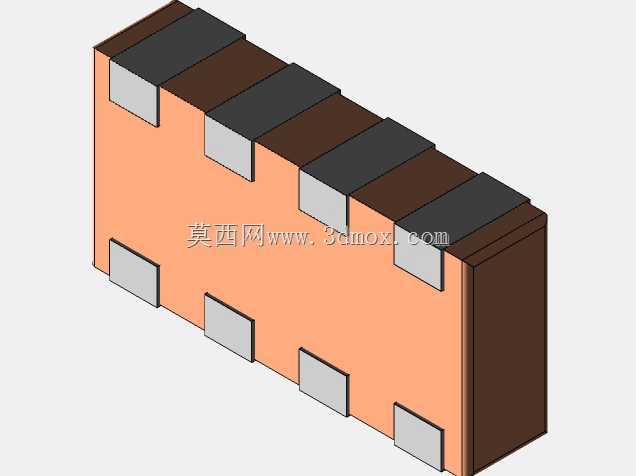

0612规格贴片式多联电容器阵列结构

　　这款0612封装规格的电容器阵列，是面向高密度电子装联场景设计的无源集成元件，在便携式消费电子、工业传感终端、车载控制模块的PCB板级设计中应用广泛。区别于传统分立电容的零散布局，该阵列将多组容值匹配的电容单元集成在单一陶瓷基体内部，能够在有限的板卡面积内完成多路电源去耦、信号滤波的功能需求，大幅减少PCB表面的元件占位数量，降低SMT产线的贴装工序次数，同时规避分立元件布局带来的寄生参数不一致问题，提升高频信号通路的稳定性。从结构设计层面看，该元件采用标准的0612封装尺寸边界，长度与宽度参数完全适配行业通用的SMD贴装吸嘴取料公差，两端及侧面排布的金属化端电极，采用镍钯金镀层工艺设计，既能够兼容回流焊、波峰焊的常规焊接温度曲线，

　　也能保证焊接后焊点的抗机械疲劳强度，应对终端设备在振动、温变环境下的连接可靠性需求。元件本体采用多层陶瓷叠压共烧工艺成型，内部电容极板采用精准对位的叠层结构，保证每组电容单元的容值偏差控制在极小范围内，避免组间参数差异导致的电源回路谐振问题。在实际选型应用中，这类电容阵列常布置在主控芯片、传感芯片的电源引脚近端，缩短电容与引脚间的走线长度，降低电源回路的高频阻抗，有效抑制芯片工作时产生的电源噪声，同时也可用于高速数字信号的端接滤波，减少信号反射带来的误码风险。建模过程中严格还原了元件的实际外形公差，端电极的凸起高度、本体的倒角细节都按照实物 datasheet 标注的尺寸进行1:1复现，能够直接导入PCB装配仿真环节，

　　用于检查板卡堆叠时的元件干涉问题，也可用于SMT贴装程序的离线编程验证，帮助结构设计人员在产品开发前期完成板级布局的空间校核，避免后期打样出现元件碰撞、焊盘对位偏差等问题。元件的陶瓷本体表面做了哑光处理的细节还原，金属端电极的金属质感也按照实物的镀层效果做了区分，能够用于产品内部结构的可视化渲染，清晰展示板卡元件的排布状态。
