可编辑全解锁飞机起落架结构设计

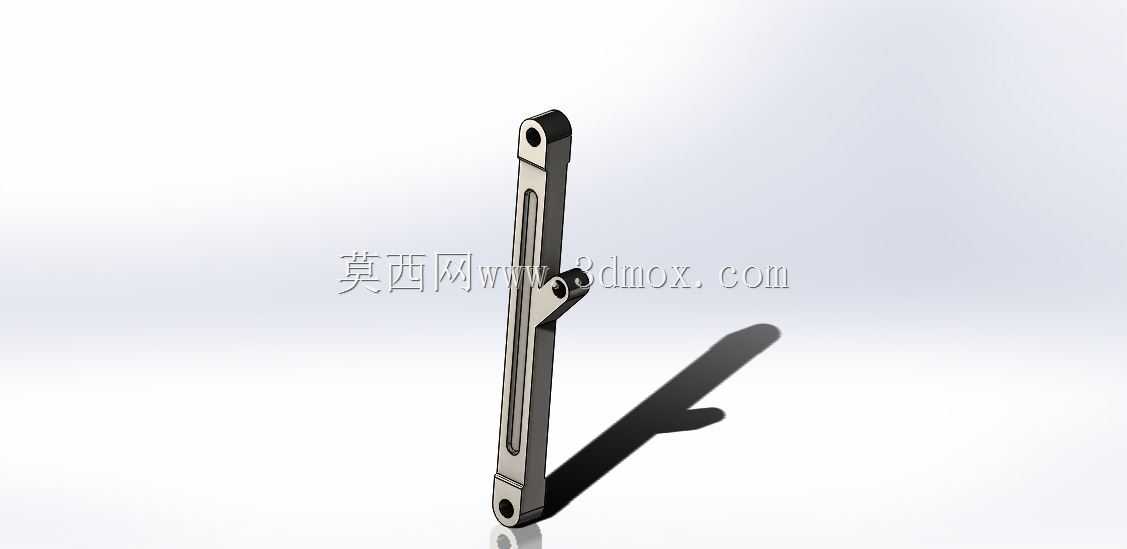

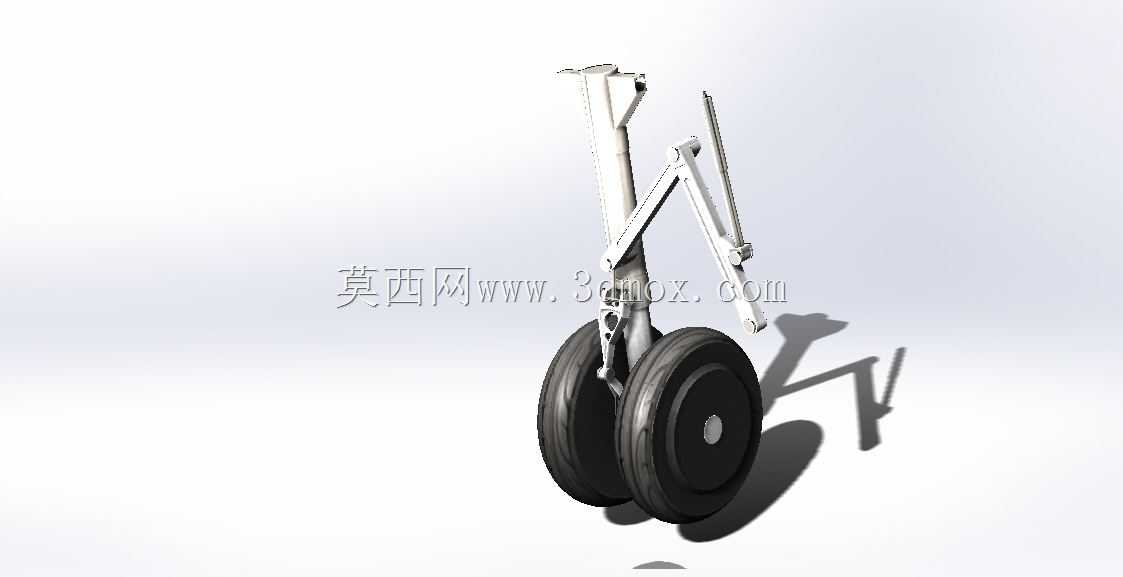

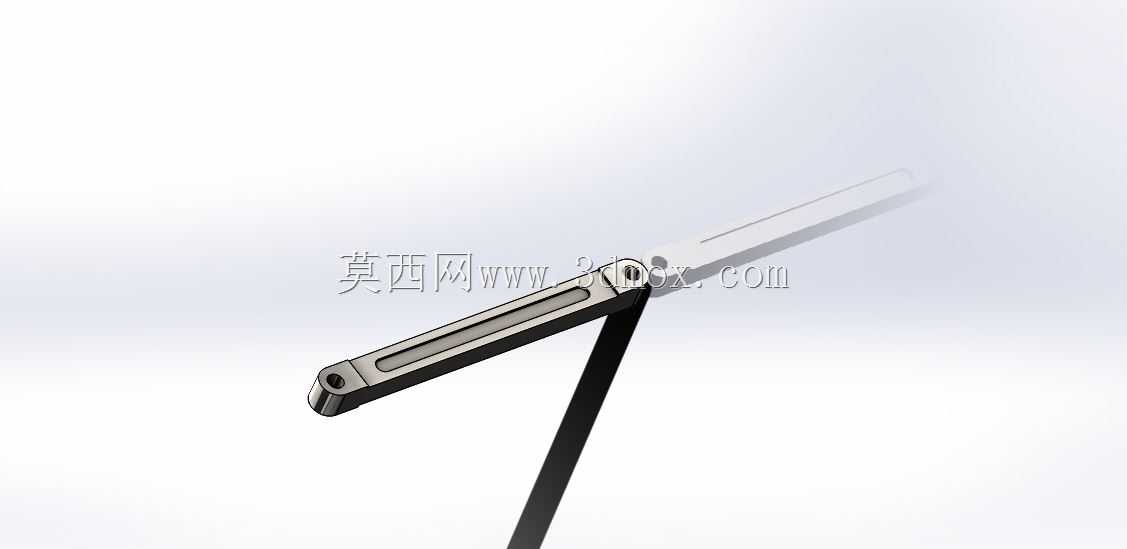

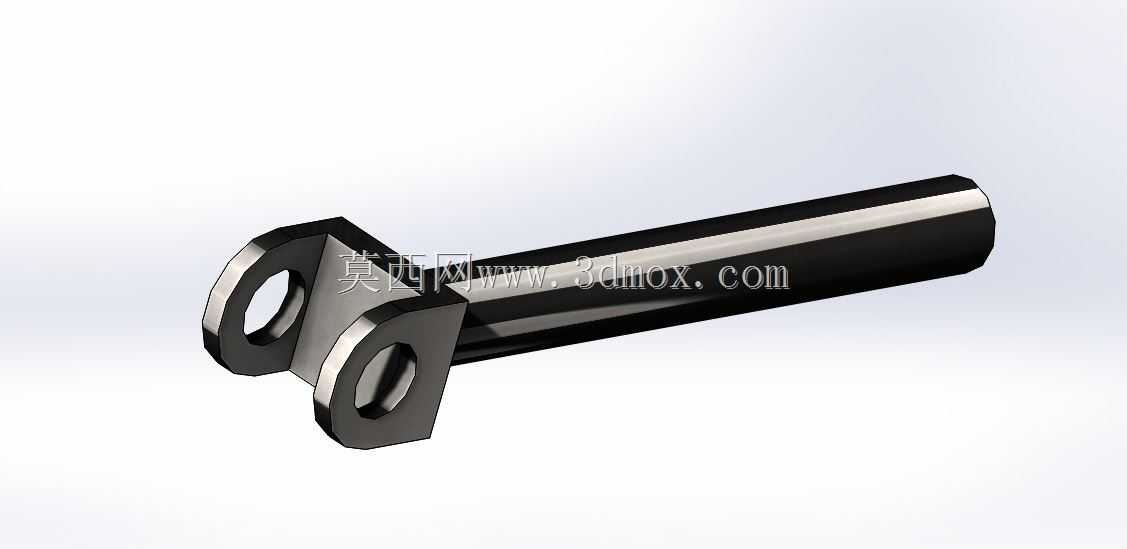

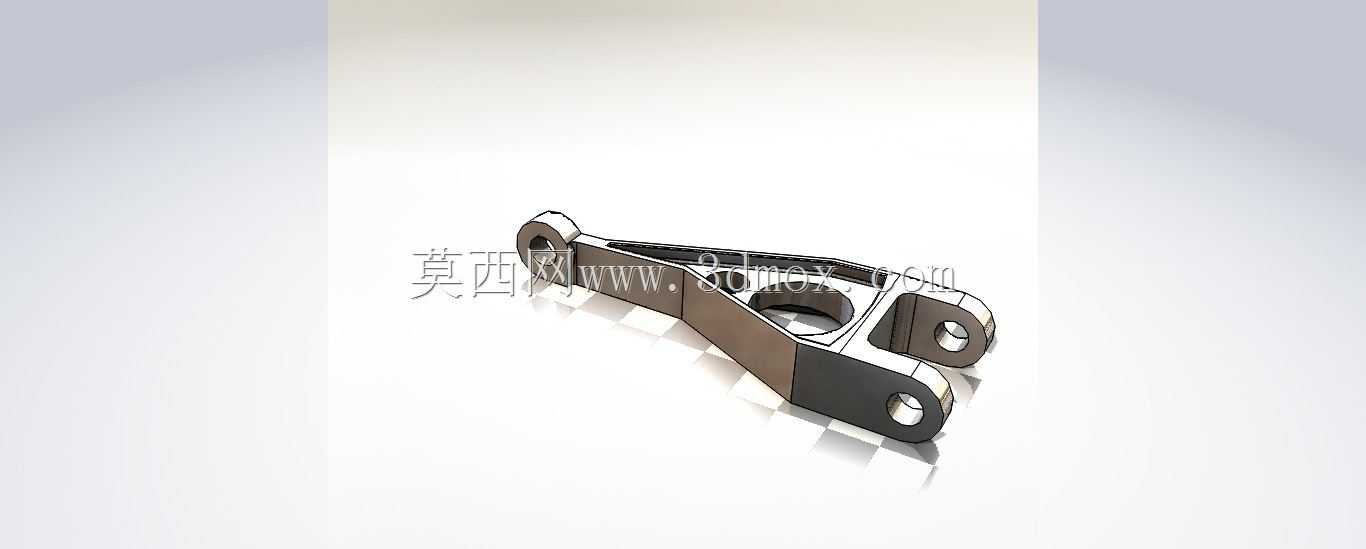

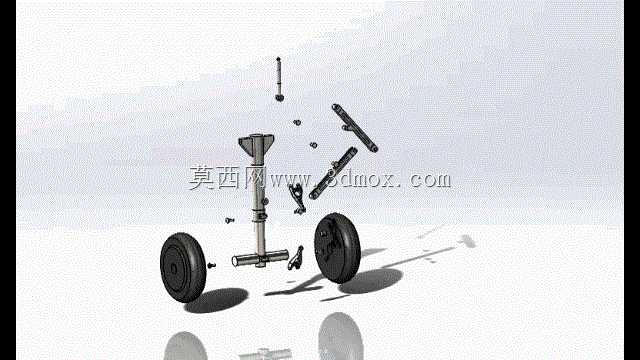

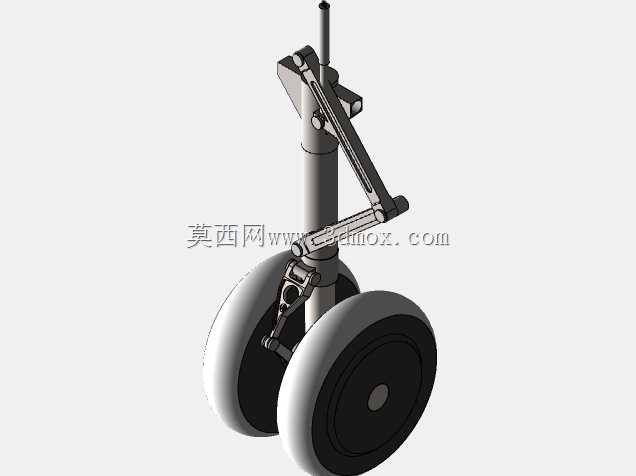

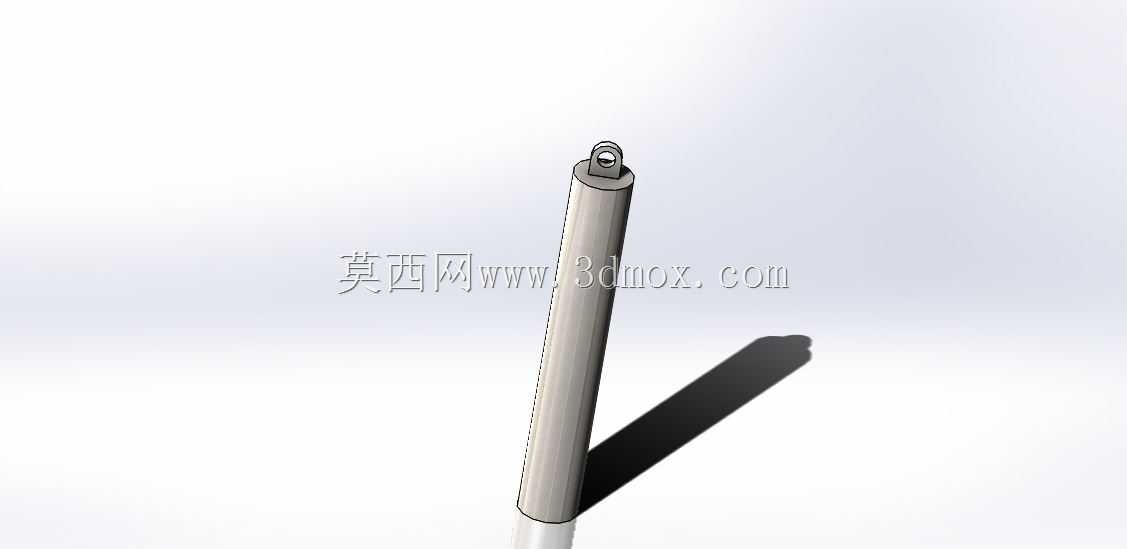

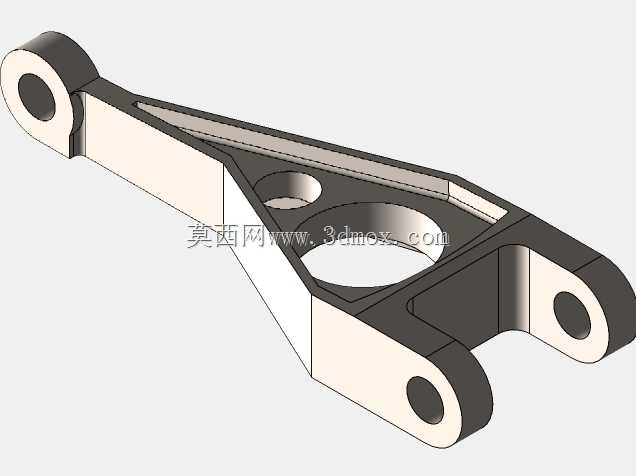

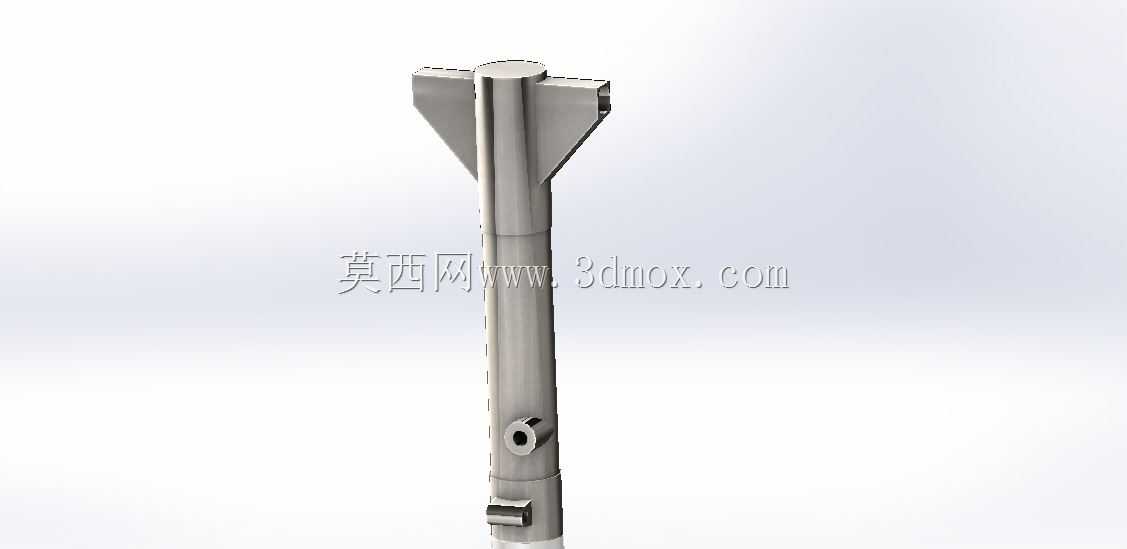

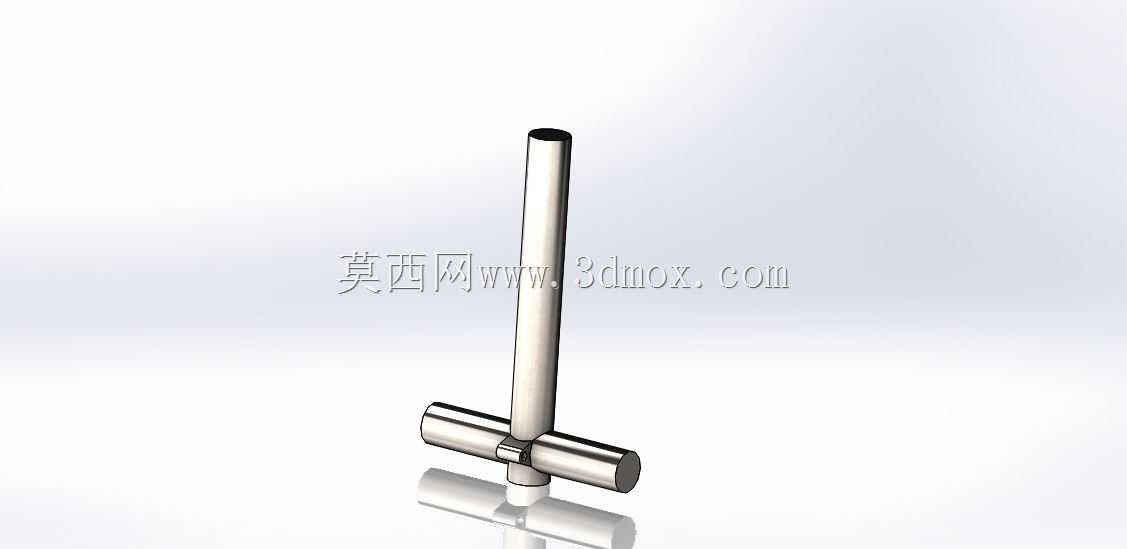

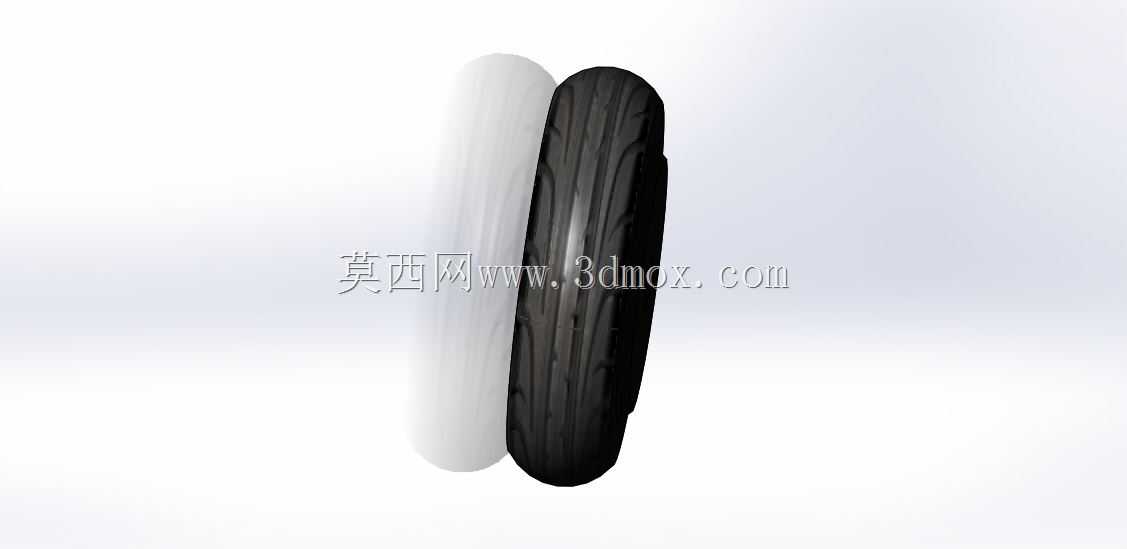

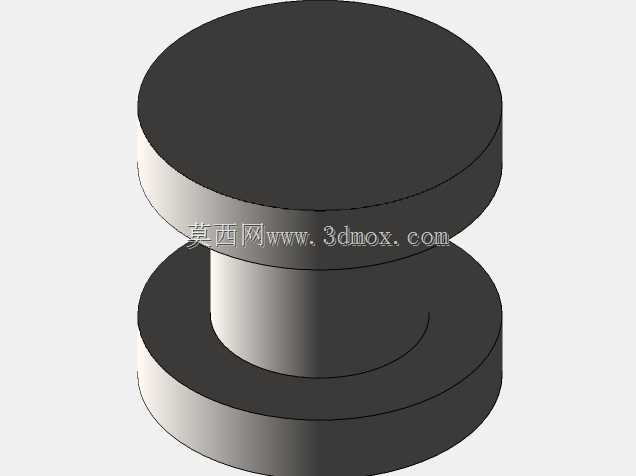

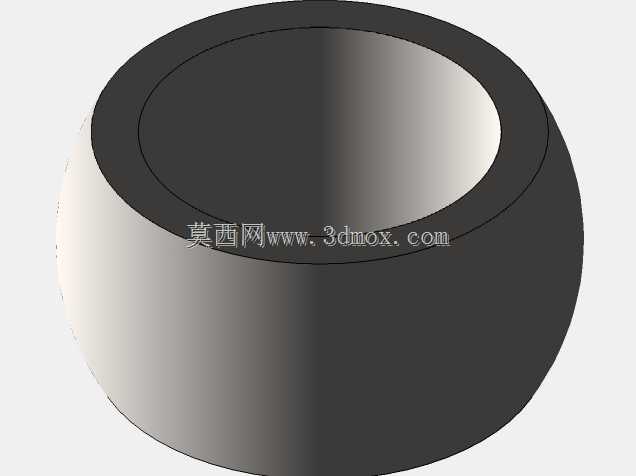

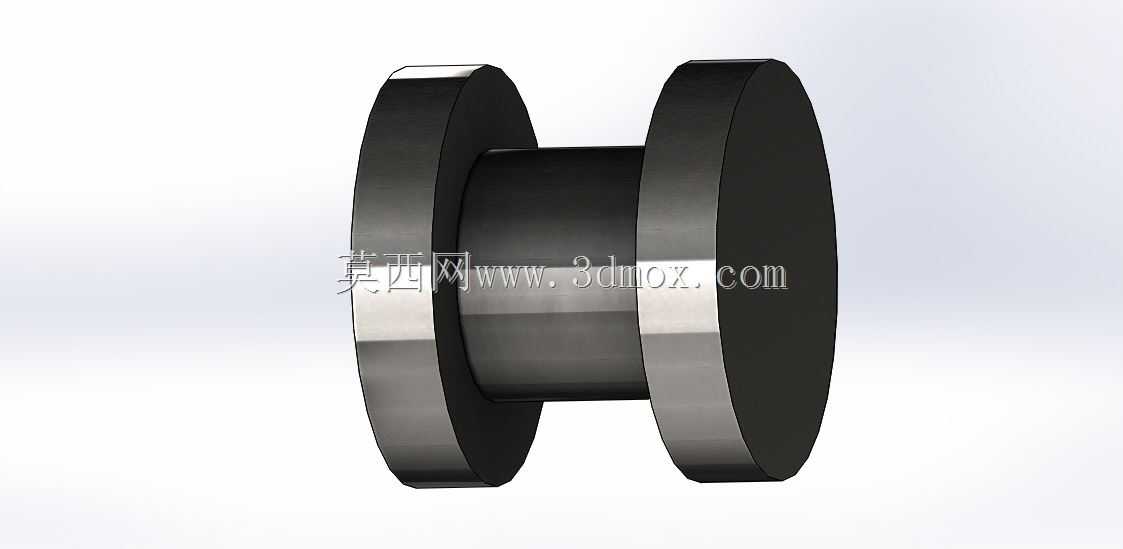

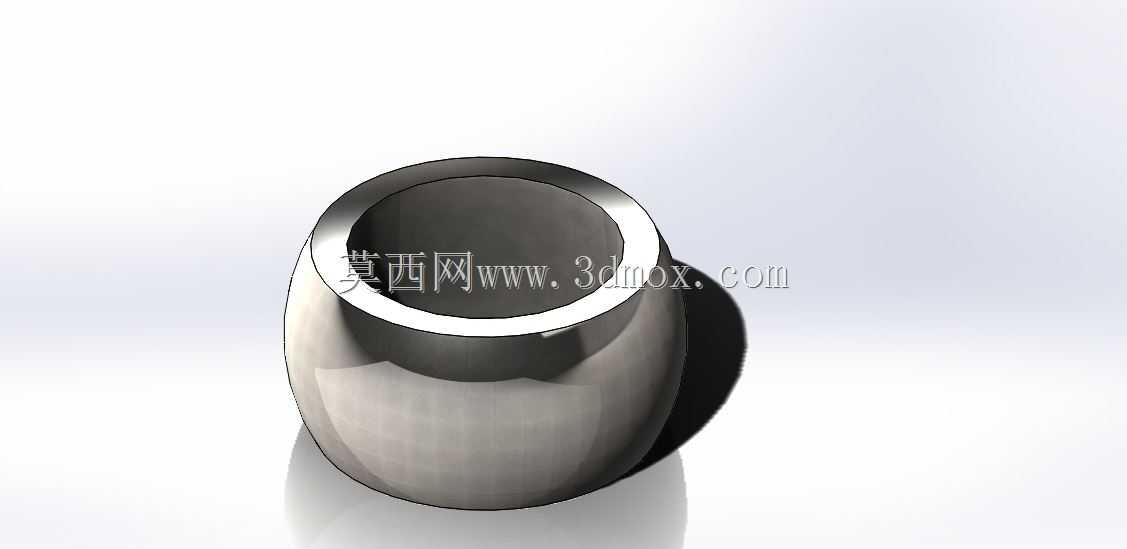

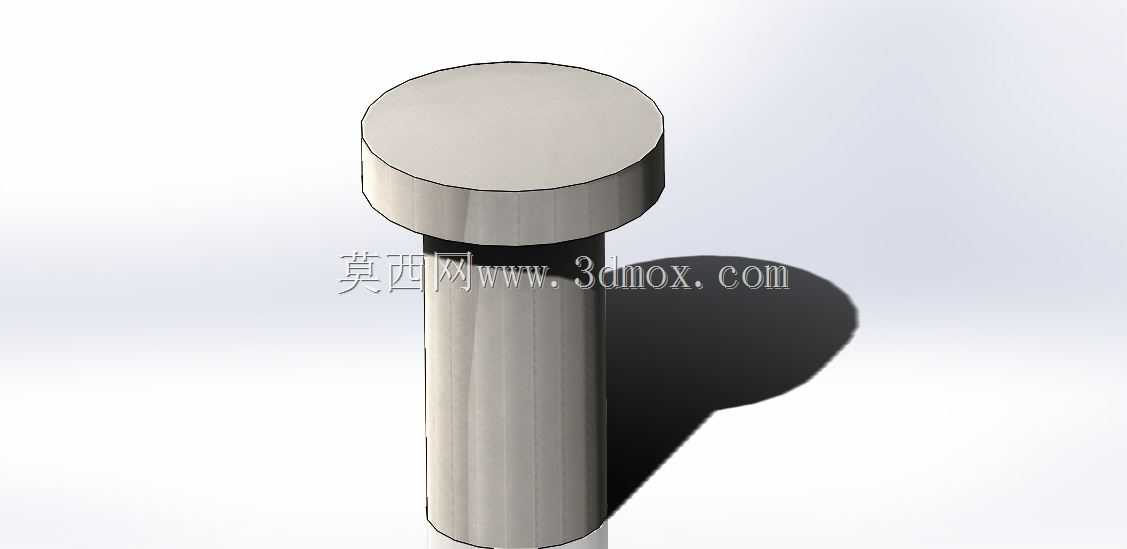

本次呈现的起落架结构，是航空飞行器起降阶段的核心承载部件，主要应用于固定翼轻型飞机的起降作业场景，承担飞机地面滑跑、停放支撑、着陆冲击缓冲以及地面转向操控的核心功能，是保障飞机起降安全、地面机动性能的关键结构单元。在实际航空作业场景中，起落架需要在飞机着陆瞬间承受数倍于机身自重的垂直冲击载荷，同时在地面滑跑过程中传递刹车制动力、转向侧向力，还要应对不同道面条件带来的振动与颠簸，因此结构设计需要兼顾强度冗余、缓冲效能与轻量化要求。该套起落架采用支柱式结构布局，核心承载构件为纵向布置的减震支柱，内部集成油气缓冲结构，可将着陆瞬间的冲击动能转化为油液阻尼热能与气体压缩势能，大幅降低传递至机身的冲击载荷，避免机身结构受冲击损伤。两侧对称布置的机轮组件集成了刹车安装接口，可匹配盘式刹车结构实现地面滑跑阶段的减速制动，支柱下端的轮轴结构预留了标准安装位，可适配不同规格的航空轮胎，满足不同起飞重量机型的使用需求。设计过程中采用模块化拆分思路，将整体结构拆解为减震支柱外筒、活塞杆、扭力臂、轮轴、机轮、连接耳片等独立可编辑零件，所有零件的装配约束完全开放，可根据实际机型的安装边界调整支柱长度、轮距尺寸、安装耳片的孔位坐标，适配不同机身底部的安装空间。从安装边界来看，该起落架支柱上端设计有标准铰接耳座，可与机身承力框的安装支座实现铰接连接，耳座的铰接孔位预留了公差调整空间，可补偿装配过程中的位置偏差；整体结构的垂向行程经过匹配计算，在最大压缩状态下仍能保证机腹与地面留有足够安全间隙，避免起降过程中机身结构与道面发生剐蹭。结构中的扭力臂组件采用双片对称布局，可传递机轮转向扭矩同时限制支柱活塞杆的周向转动，保证机轮始终保持顺向滑跑姿态，避免地面滑跑过程中出现摆振问题。所有承力零件的结构尺寸均经过载荷校核，关键受力部位设置了加强筋结构，在保证结构强度满足着陆冲击载荷要求的前提下，尽可能去除非承力区域的多余材料，实现结构轻量化，降低航空部件的自重占比，提升飞行器的有效载荷能力。整套结构的尺寸标注完整嵌入设计逻辑中，可直接用于教学演示、结构改装设计以及原理验证场景，帮助设计人员快速理解起落架的载荷传递路径与装配关系，缩短航空起落架部件的二次开发周期。
