工业级C形夹紧工装夹具结构设计

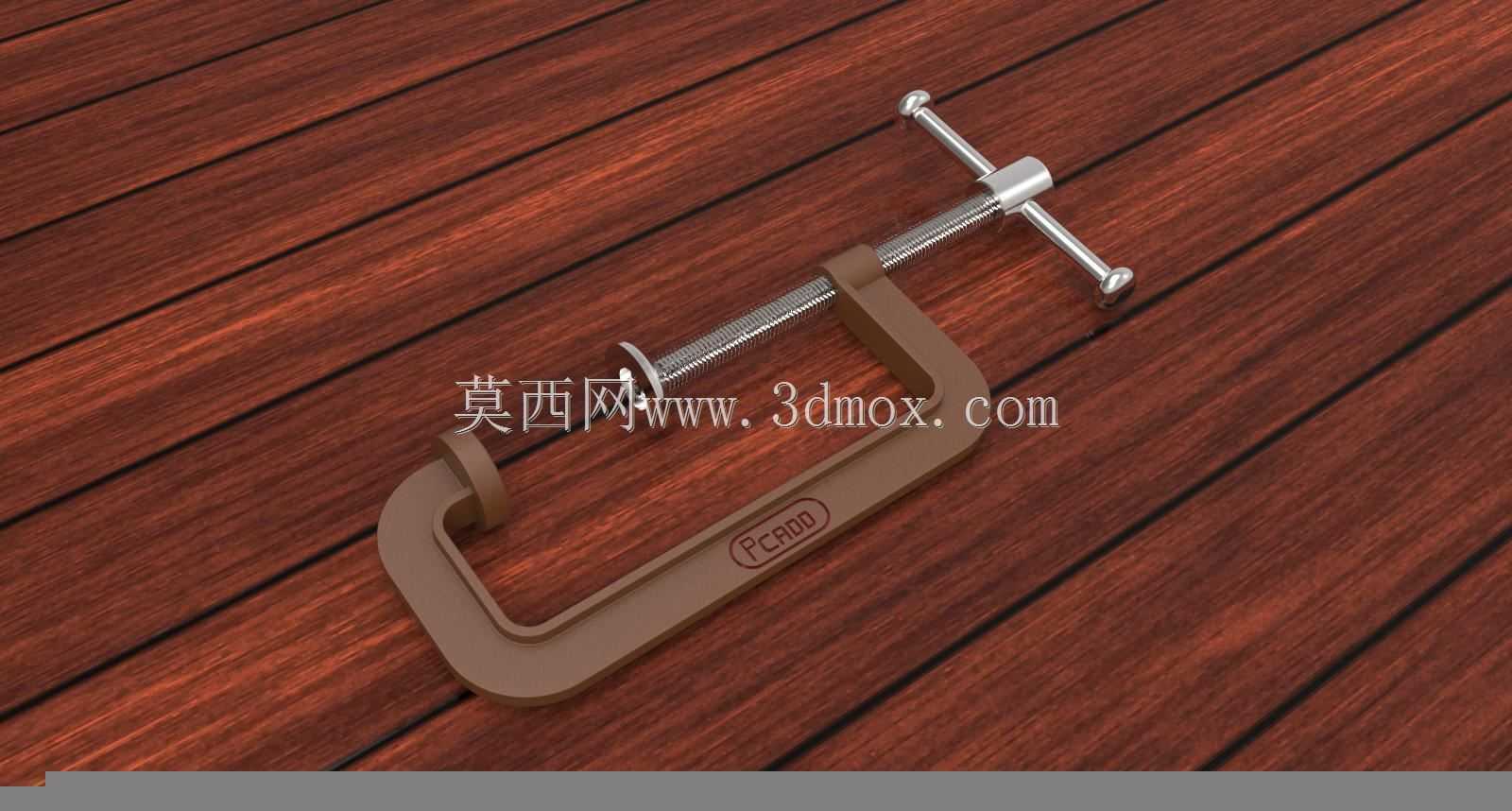

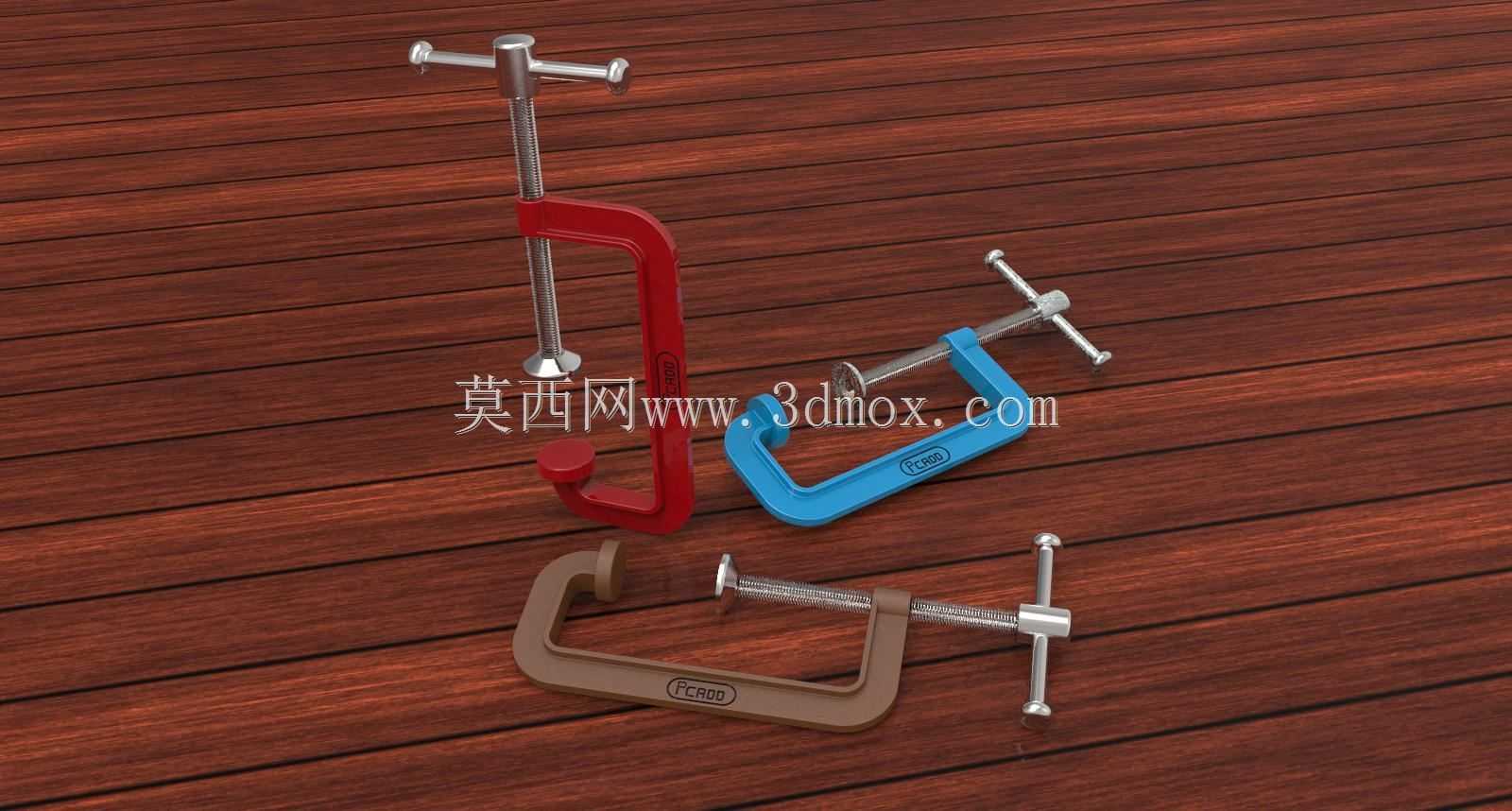

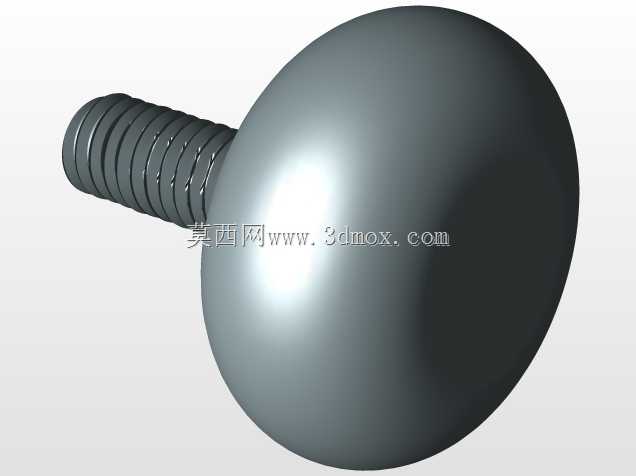

C形夹是机械加工、装配维修、木工加工、五金组装场景中应用极为广泛的夹持类工装，核心作用是通过可控的夹紧力，将待加工工件、拼接部件、待粘接构件牢牢固定在操作台面或者工装基座上，避免作业过程中工件出现位移、翘曲、错位的问题，保障加工精度、装配对位准确性以及作业操作的安全性。这款C形夹采用经典的C型开口框架结构设计，整体框架选用高强度钢材一体锻压成型，框架截面做了等强度优化设计，在保证整体结构刚性、抗形变能力的前提下，尽可能降低夹具自身重量，兼顾夹持稳定性与操作便携性。夹具顶部设计有平整的压接平面，压接面做了防滑纹理处理，增大与被夹持工件表面的接触摩擦力，避免夹紧后工件出现打滑偏移；底部框架中心位置加工有精密内螺纹孔，配套的夹紧螺杆与螺纹孔做了公差适配，螺杆转动顺滑无卡滞，长期反复使用也不会出现螺纹滑牙、磨损过量的问题。螺杆顶端设计有与顶部压边尺寸匹配的平压头，压头与螺杆采用活动连接结构，夹紧过程中压头可以自适应贴合工件表面，不会因为螺杆转动带动工件偏移；螺杆尾端设计有垂直于杆身的加力杆，操作人员可以通过转动加力杆获得杠杆增力效果，无需额外辅助工具就能输出足够的夹紧力，单人即可快速完成装夹操作。从安装边界来看，这款C形夹的开口深度、最大夹持开度都做了适配通用作业场景的尺寸规划，既可以满足常规厚度板材、框架构件的夹持需求，也能适配狭小空间内的部件固定作业，框架外侧的圆弧过渡设计避免了尖锐棱角划伤操作人员或者工件表面。在实际使用过程中，当夹具完全闭合时，螺杆压头会与框架顶部的压接平面完全贴合，提供均匀分布的夹紧力，不会出现局部压力过大压伤工件表面的问题；日常使用时可以根据作业需求，在顶部和底部压边之间搭配不同厚度的垫块，适配异形工件、特殊材质工件的夹持需求，避免软质工件被夹伤变形。这类C形夹不仅可以用于机械加工车间的工件临时固定、焊接作业的焊件对位固定、装配线的部件拼接定位，也可以在家庭维修、木工DIY、模型制作等场景中使用，适用场景覆盖工业生产到民用作业的多个领域，结构简单可靠，维护成本极低，是工装夹具领域通用性极强的基础夹持部件。
