三角支撑式角尺连接固定结构件

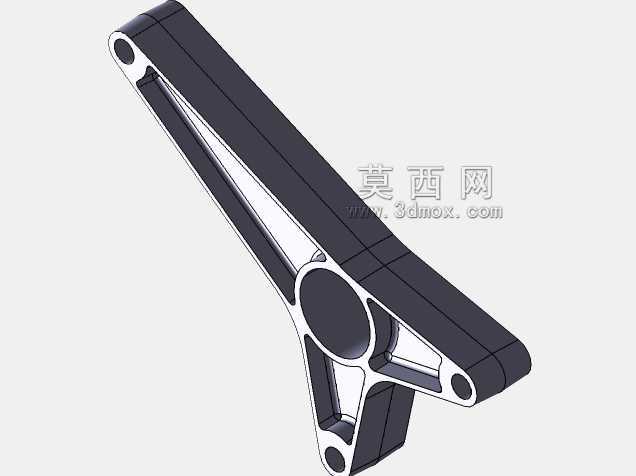

　　在各类轻工机械、输送线机架、小型设备工装的搭建场景里，这类三角构型的角尺支撑件是出镜率极高的结构连接件，很多现场装配的技工都习惯把它叫做三角角撑，它的核心作用是在两个呈垂直或者特定夹角布置的型材、杆件之间提供刚性支撑，抵消连接节点处的弯矩载荷，避免框架结构在长期受载后出现节点松脱、角度偏移的问题。不同于常见的L型直角角码，这款支撑件采用了三臂延伸的构型，三个臂端都预留了同轴的安装孔位，中间的枢纽位置做了加厚的凸台结构，臂身采用了镂空的筋条设计，不是实心的整板结构，这种设计思路首先是在保证整体结构刚性的前提下尽可能降低零件自身重量，毕竟在移动工装、轻型机架上，每一个连接件的自重都会累积成整体设备的额外负载，

　　尤其是需要频繁移位的小型作业台架，过重的连接件会让框架整体便携性大打折扣。从安装边界来看，三个臂的长度是经过匹配计算的，相邻臂之间的夹角刚好适配常见的45度斜撑搭配直角连接的布局，安装的时候不需要额外裁切支撑型材，直接把三个臂的端面分别贴靠在待连接的三根杆件表面，穿入对应规格的紧固件就能完成固定，相比现场焊接的斜撑结构，这种预制的支撑件不需要做焊后打磨、防锈处理，装配效率能提升六成以上，而且可拆卸重复使用，在需要频繁调整布局的精益生产管架系统里适配性很强。再看结构细节，臂身的加强筋是沿着臂的受力方向布置的，从中间的凸台位置一直延伸到臂端的安装孔周边，刚好把安装孔的受力载荷沿着筋条传导到整个支撑件的主体结构上，

　　避免臂端受拉的时候出现孔位开裂的问题；中间的凸台厚度比臂身厚出近一倍，这个位置是三个臂的应力交汇点，加厚处理能有效降低应力集中系数，就算承受反复的交变载荷，也不容易在枢纽位置出现疲劳断裂。实际应用的时候，这类支撑件不光能用在型材框架的节点加固上，在小型设备的外壳支撑、钣金机柜的内部加强、甚至是户外轻型支架的节点连接上都能适配，因为它的三个安装面都是平整的贴合面，不管是和矩形型材、圆管还是钣金件表面配合，都能保证足够的接触面积，不会出现点接触导致的连接松动。设计这类零件的时候，首先要考虑的就是安装孔的同轴度和位置度，要是三个臂端的孔位偏差超过0.1mm，现场装配的时候就会出现紧固件穿不进去、或者强行装配后产生内应力的问题，

　　所以建模阶段就要把安装孔的位置基准统一到中间凸台的中心轴线上，所有的尺寸标注都以这个中心为基准，避免累积公差。另外臂身的镂空区域边缘都做了圆角过渡，没有尖锐的直角边，一方面是避免加工的时候出现应力集中导致的零件开裂，另一方面也能防止现场装配的时候划伤操作人员，毕竟这类五金件很多时候是人工手持装配的，锐边很容易造成工伤。还有零件的表面处理适配性，这种结构的外形没有封闭的空腔，不管是做喷塑、镀锌还是发黑处理，药液都能顺利流走，不会出现积液导致的表面处理缺陷，这也是结构设计里很容易被忽略的细节，很多新手设计的支撑件会做封闭的空心结构，表面处理的时候内部残留的药液会慢慢渗出，污染设备表面，甚至腐蚀零件本身。从受力特性来看，这种三角结构的支撑件相比两臂的L型角码，能承受的垂直方向载荷要高出近40%，因为第三个臂相当于额外增加了一个斜向的支撑路径，载荷不需要完全依靠角部的抗弯强度来承担，一部分力会沿着斜臂直接传导到第三根连接的杆件上，大幅降低了角部的应力水平，在一些有振动工况的设备上，比如小型振动给料器的机架、便携式加工设备的支架，用这种三角支撑件代替普通的L型角码，节点的松动概率会低很多，不需要频繁拧紧紧固件做维护。
