MAP干粉灭火器维修用干粉回收排粉装置

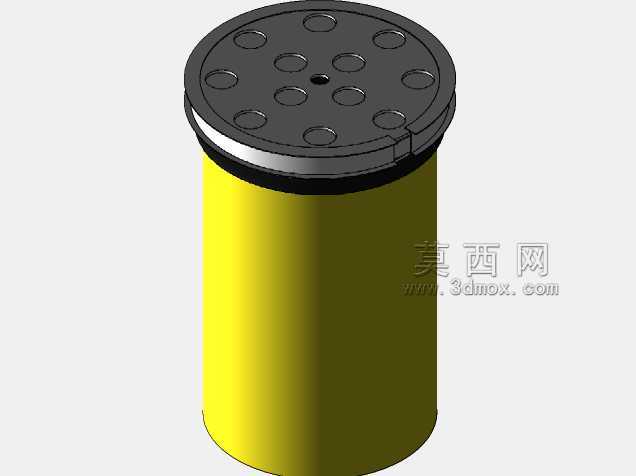

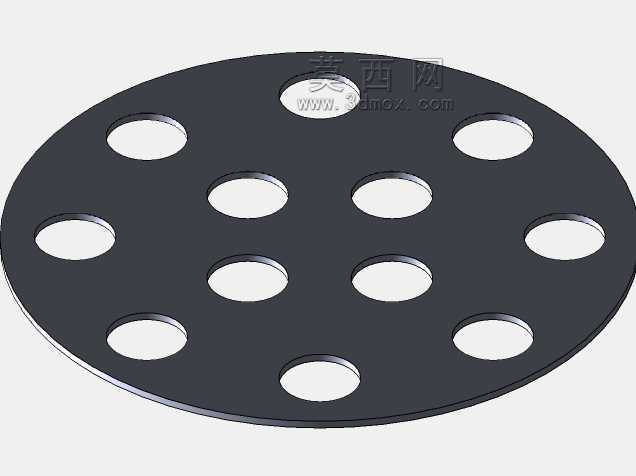

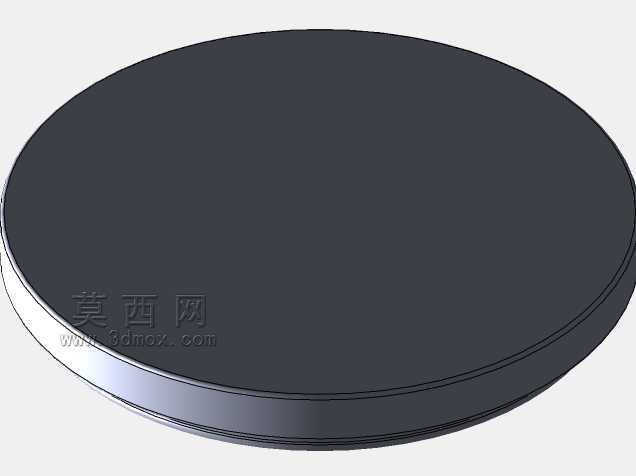

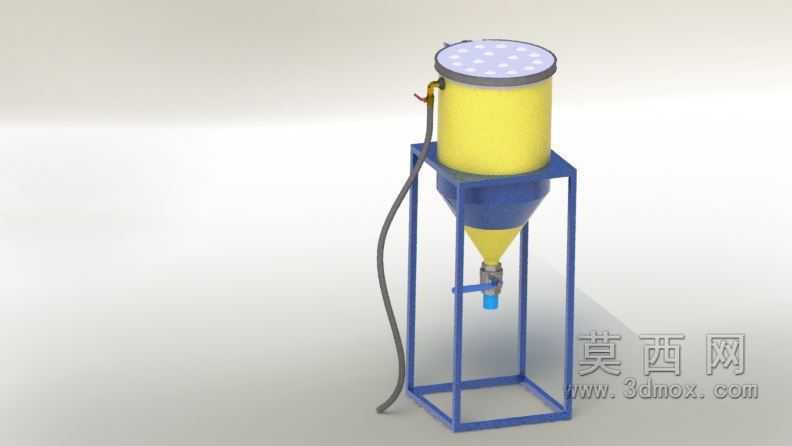

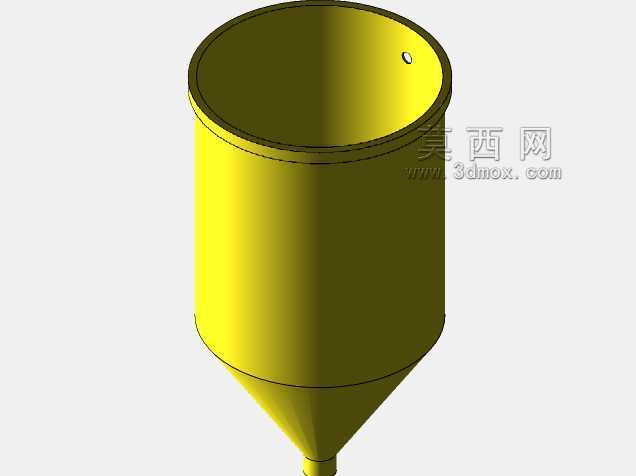

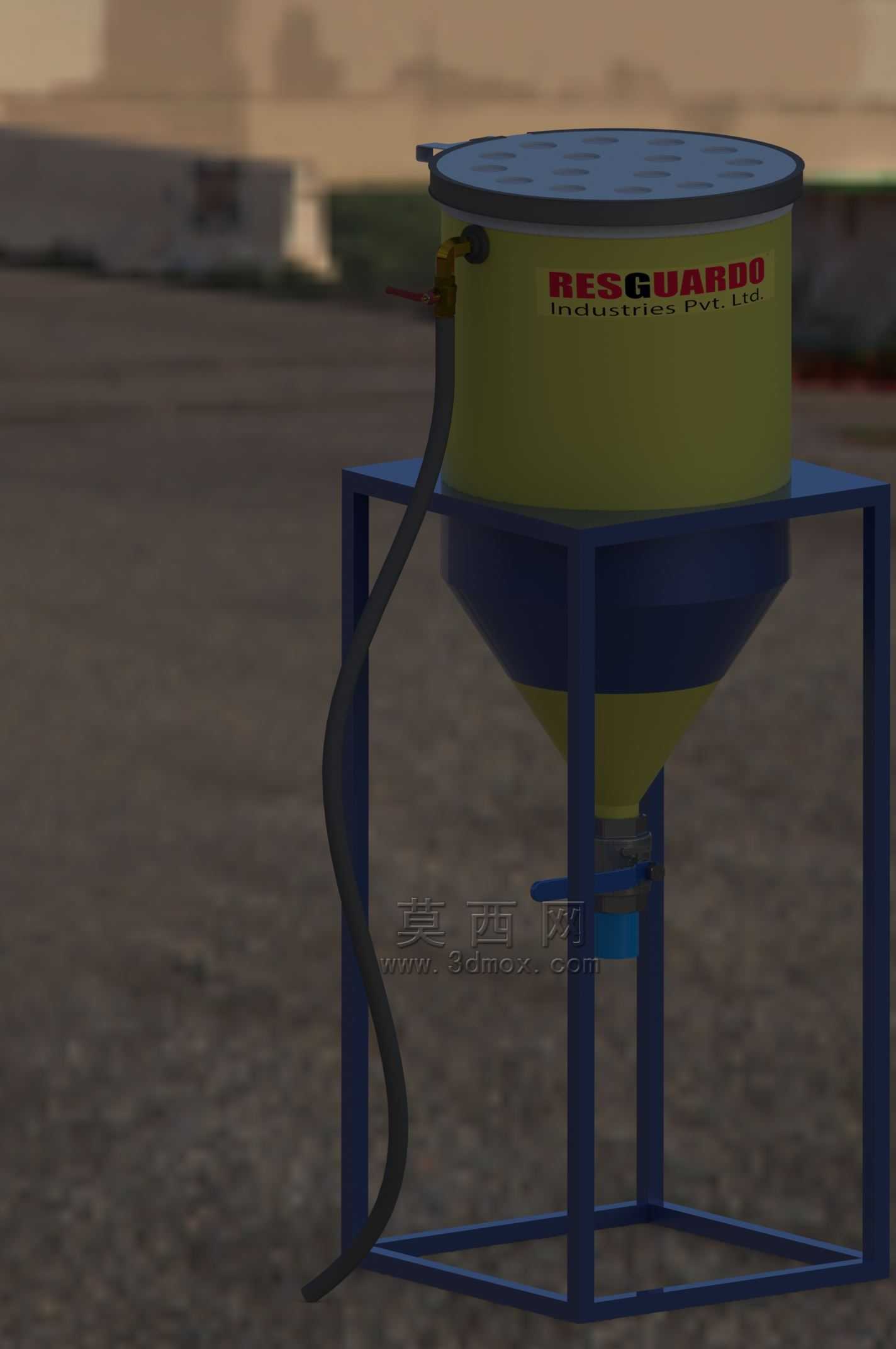

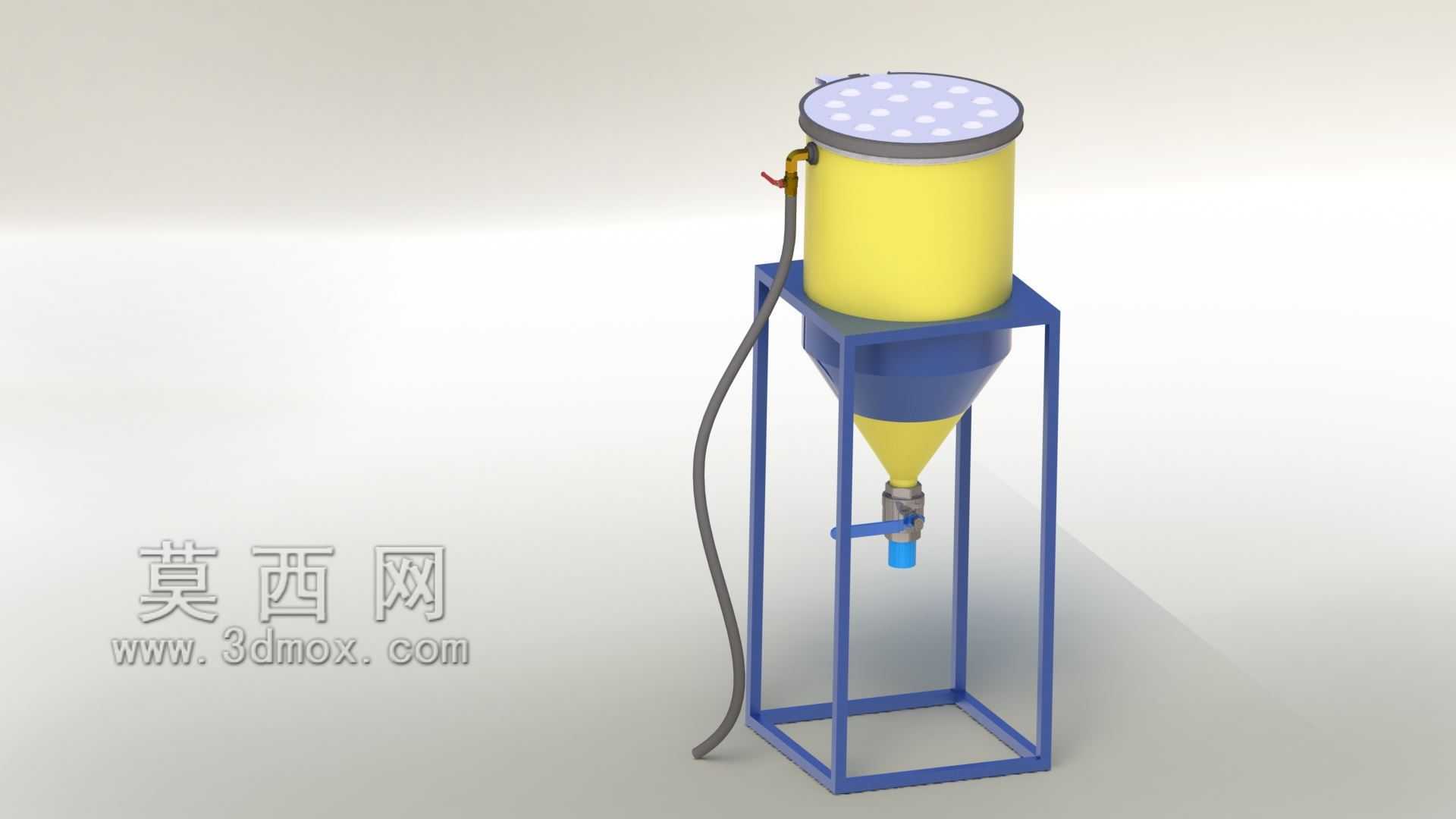

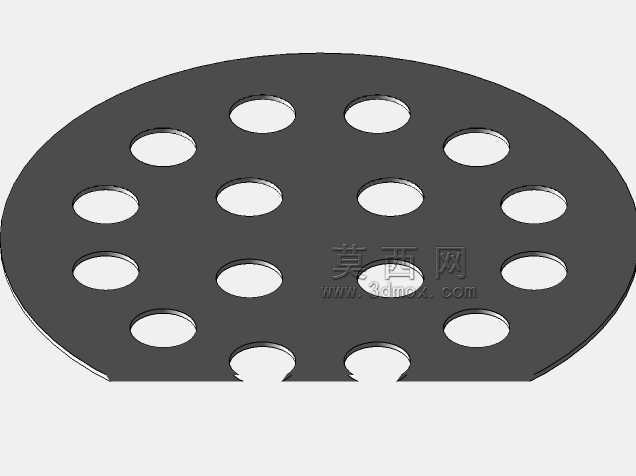

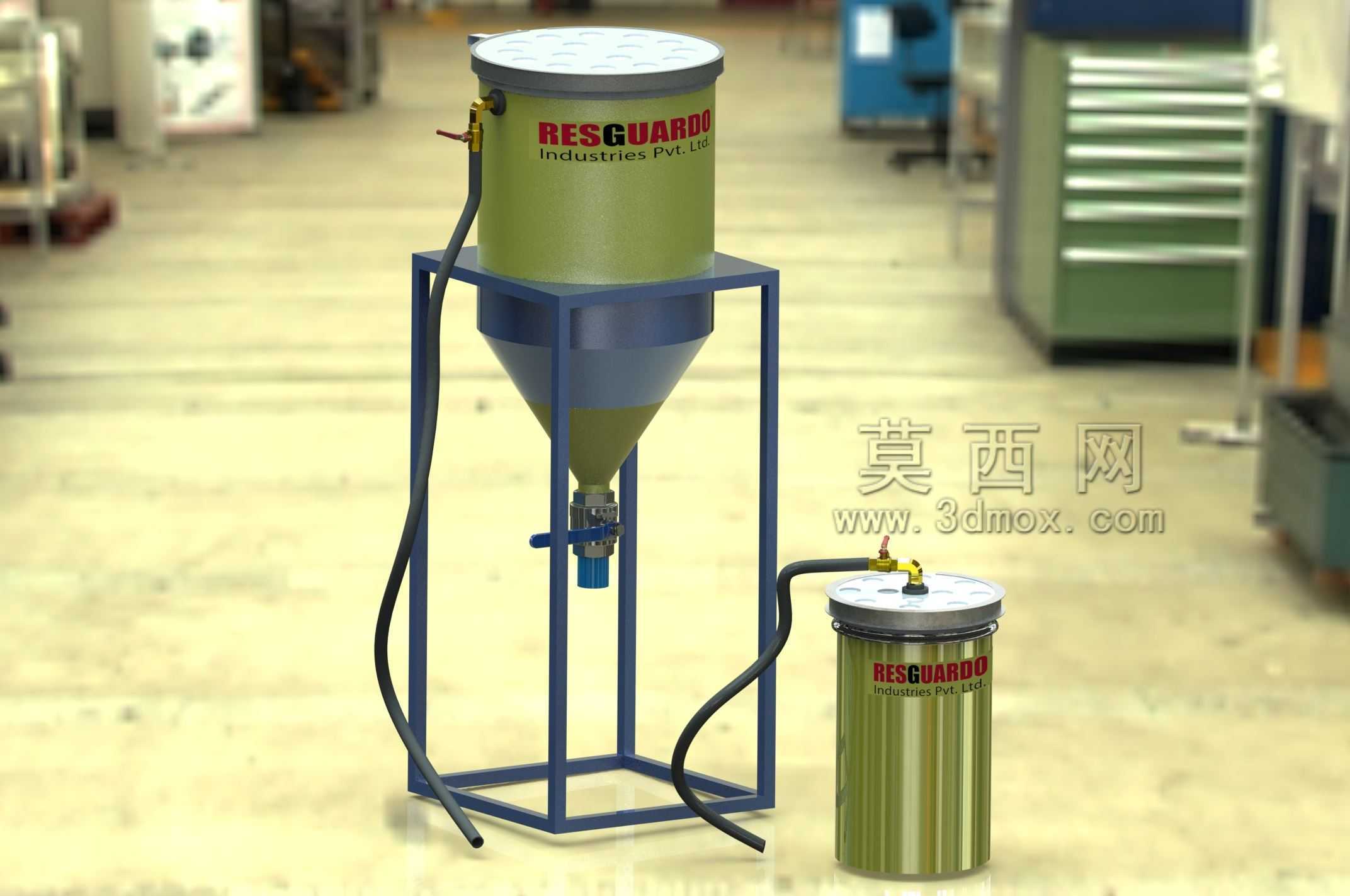

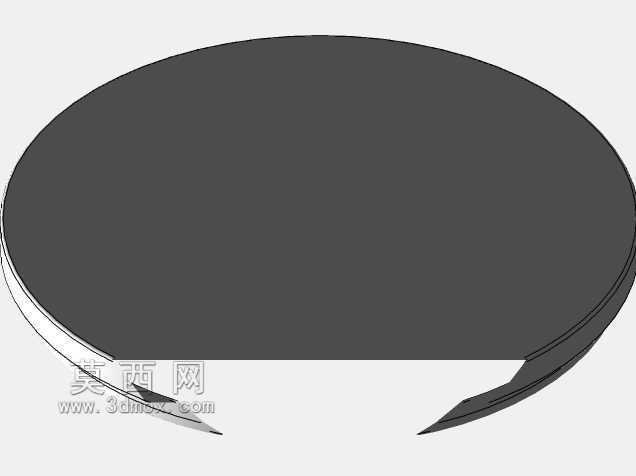

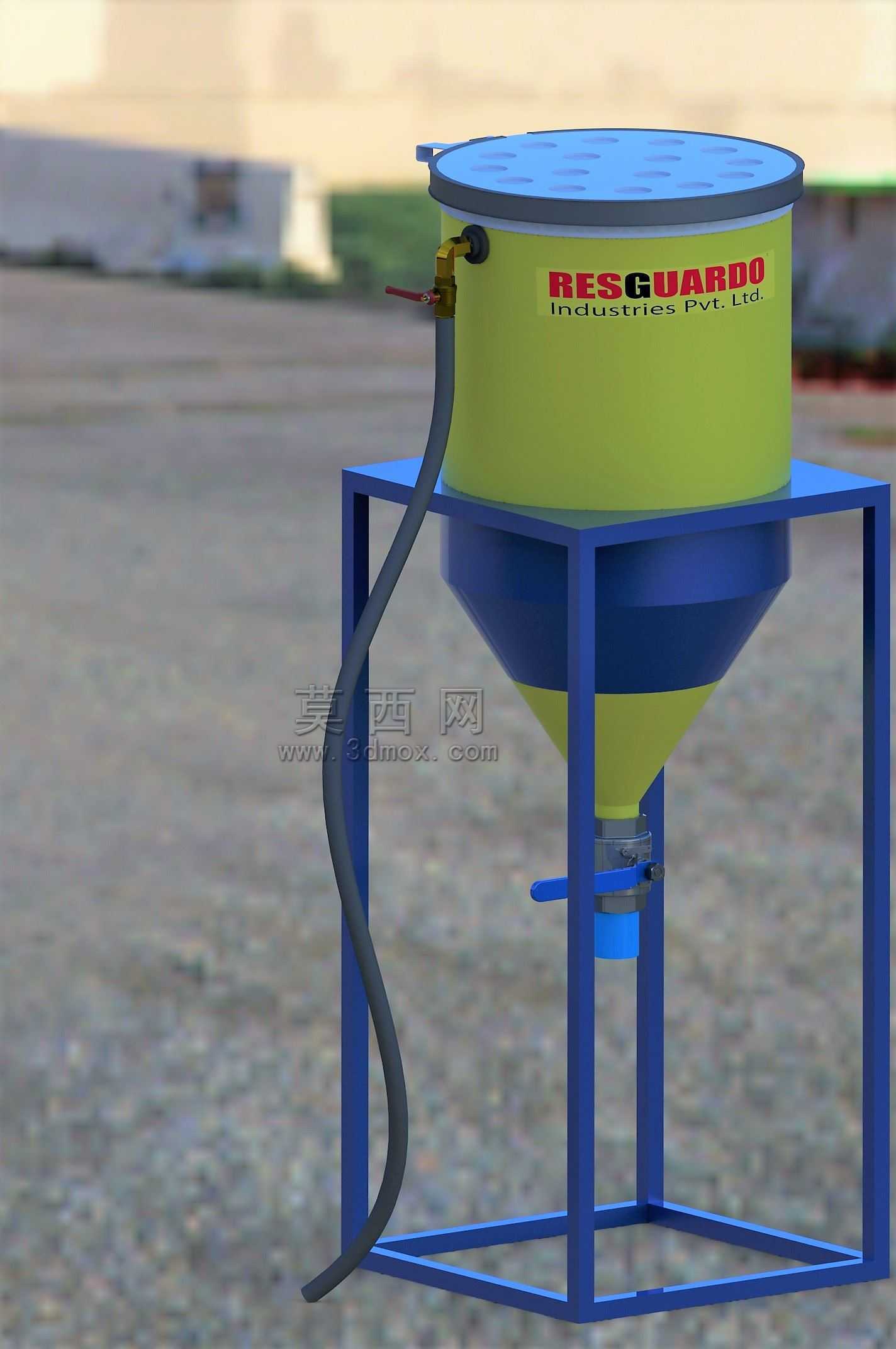

　　在消防器材维保作业场景中，干粉灭火器的定期检修、充粉作业长期存在干粉散落、回收效率低的问题，常规作业中往往直接将筒内剩余干粉倾倒至敞口容器，不仅容易造成干粉扬尘污染作业环境，还会因干粉吸潮、混入杂质导致回收粉料无法二次复用，大幅提升维保物料成本，这款排粉装置正是针对该作业痛点开发的专用作业设备。设备整体采用立式架装结构，上部为圆柱段储料腔，下部衔接锥角经过流道优化的锥形料斗，锥段角度设置为62度，匹配常用MAP干粉灭火剂的安息角参数，避免干粉在料斗内壁出现架桥、挂壁现象，保证粉料能够依靠自重顺畅下落。上部圆柱腔体顶部设置带密封胶条的快开式盖板，盖板上均匀分布透气孔，作业时可平衡腔体内外气压，避免进料过程中腔体内形成正压阻碍粉料流入，

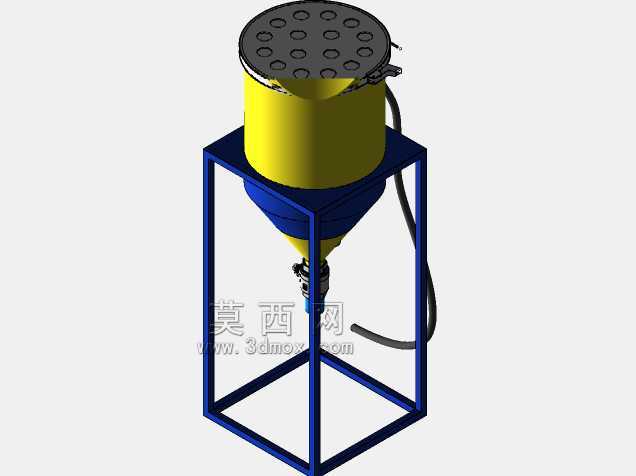

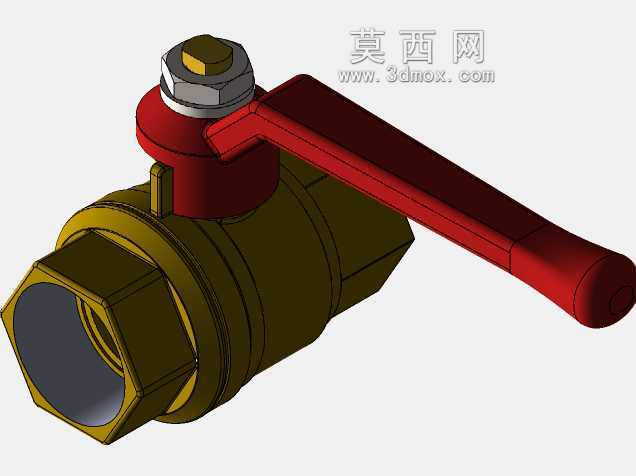

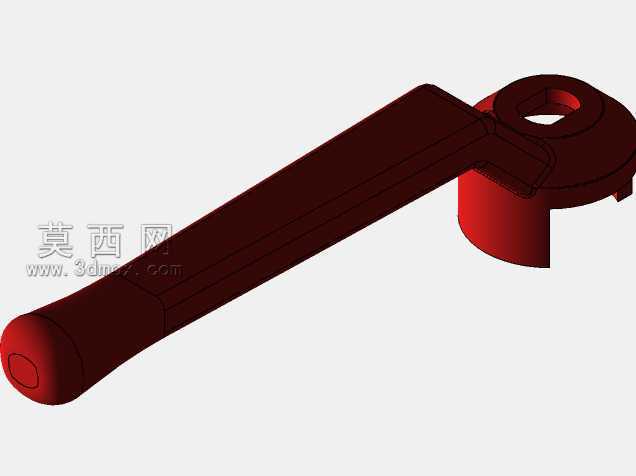

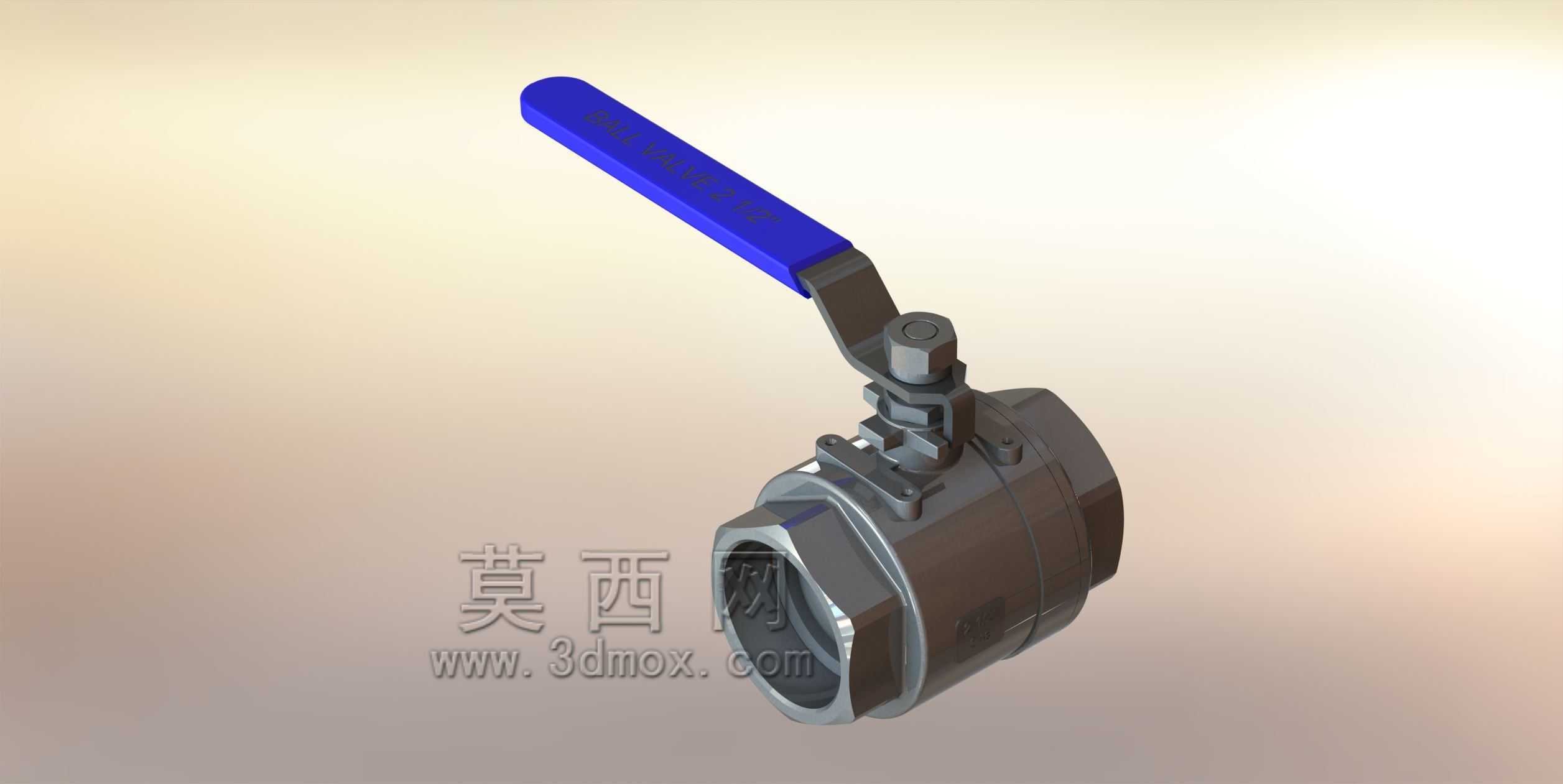

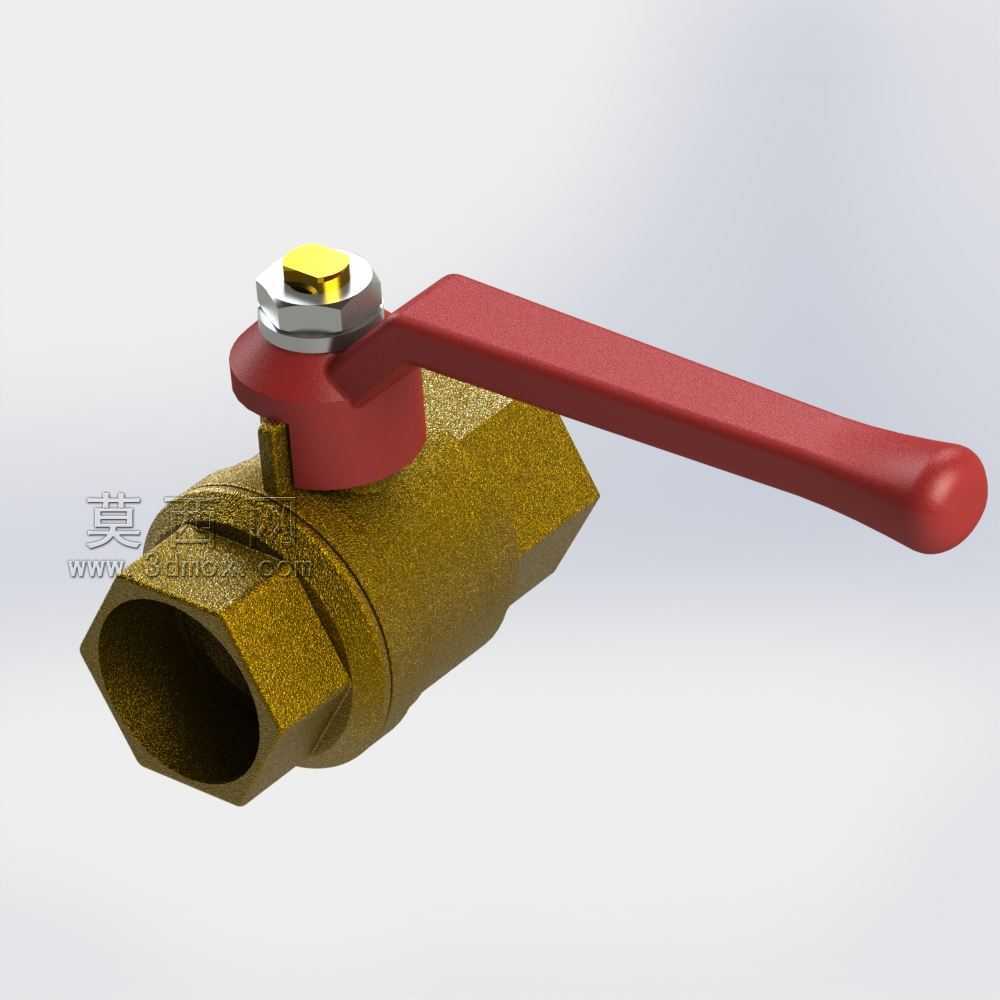

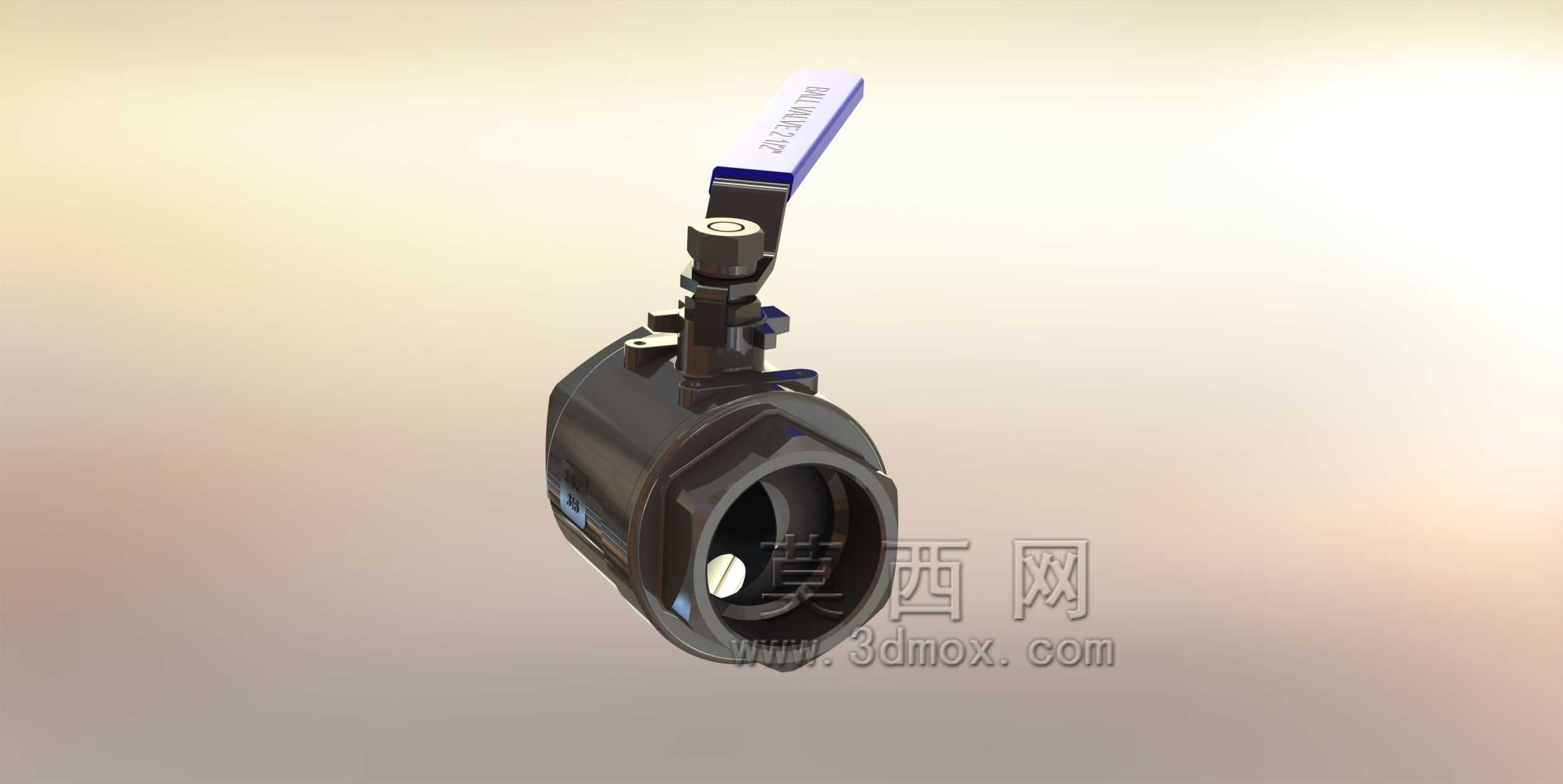

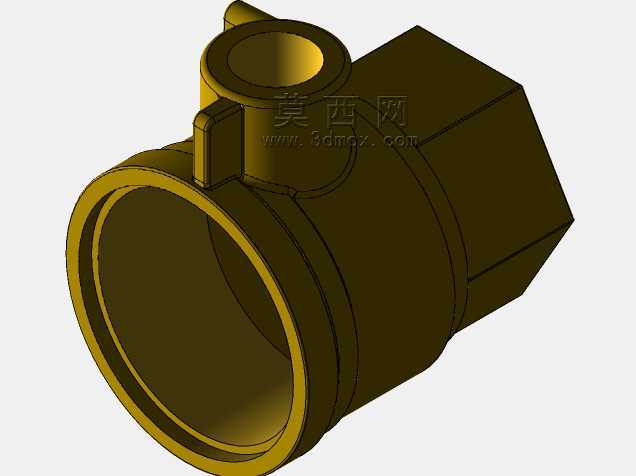

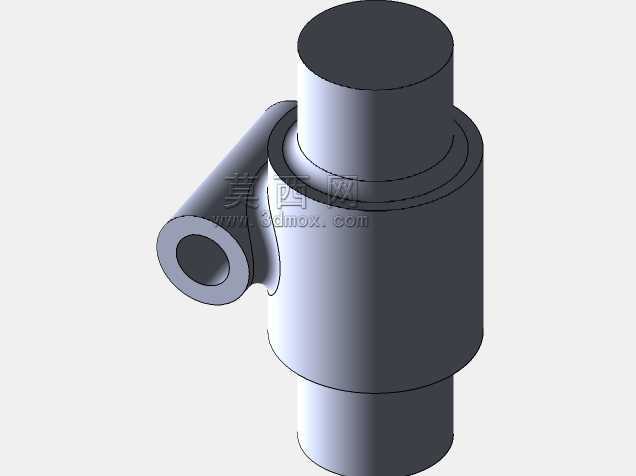

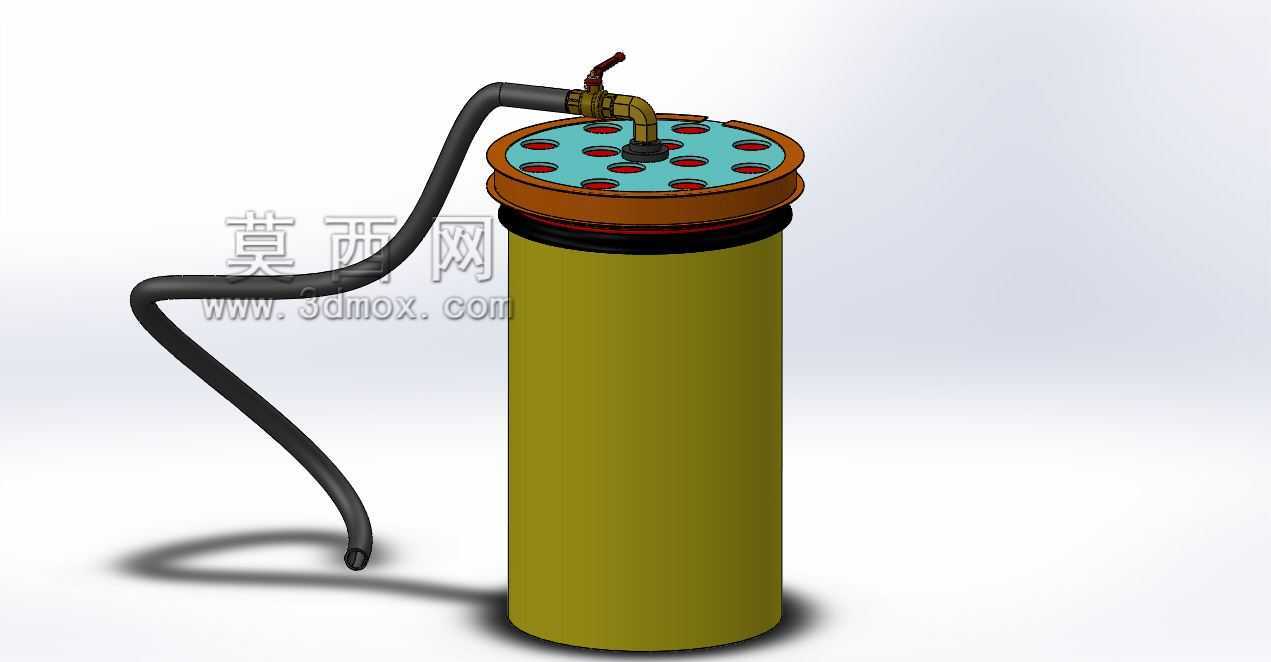

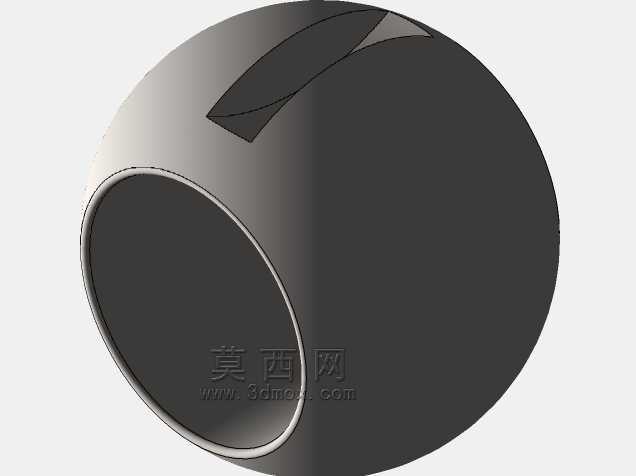

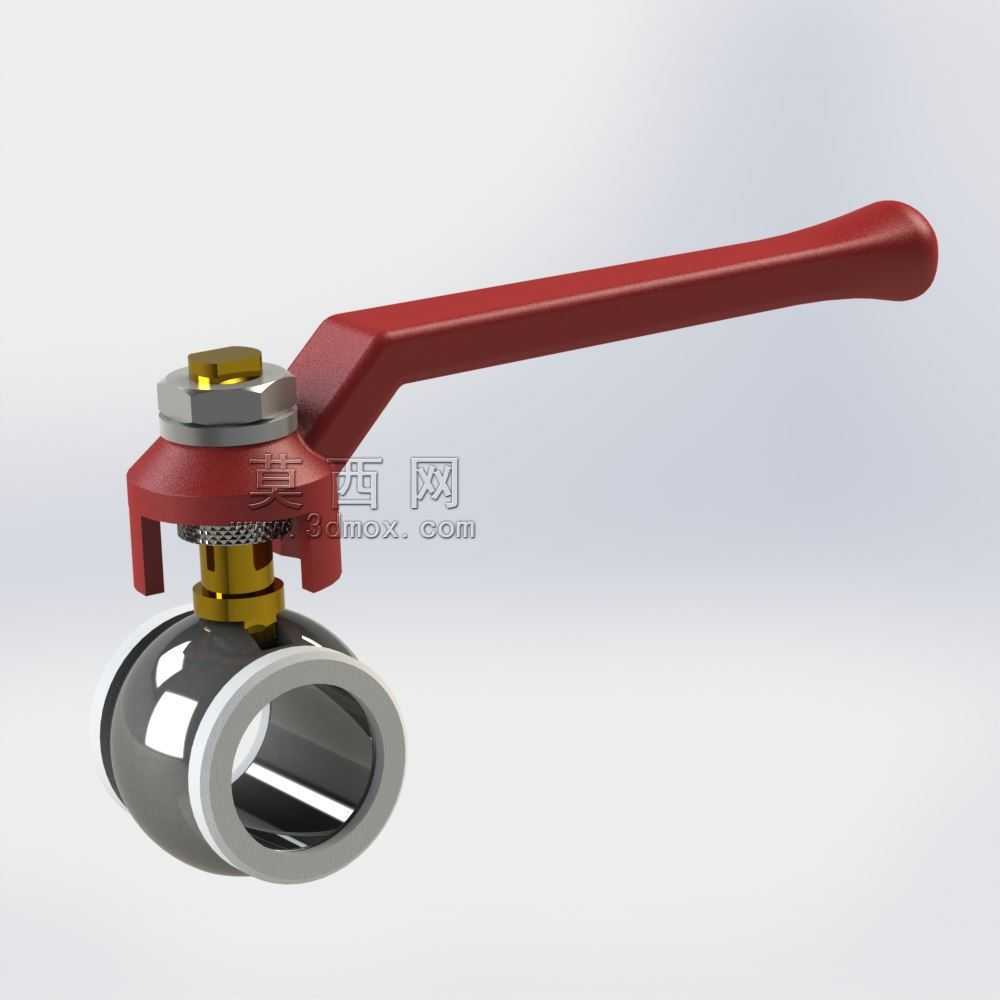

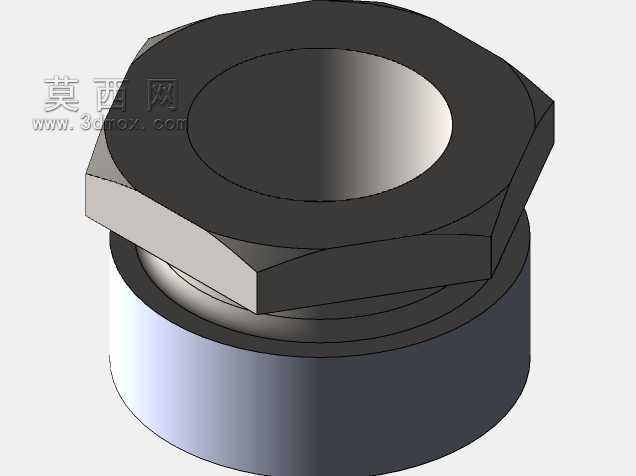

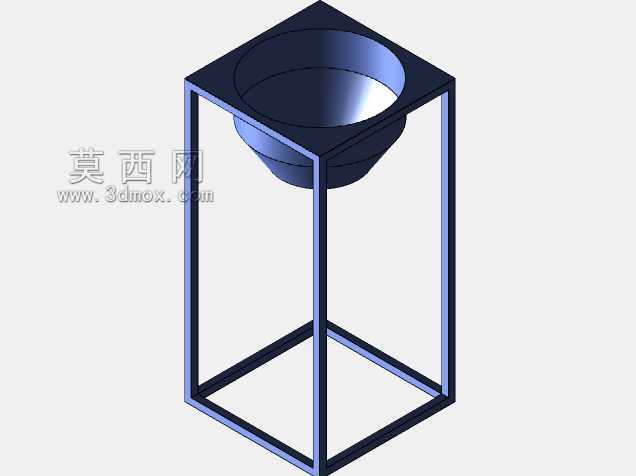

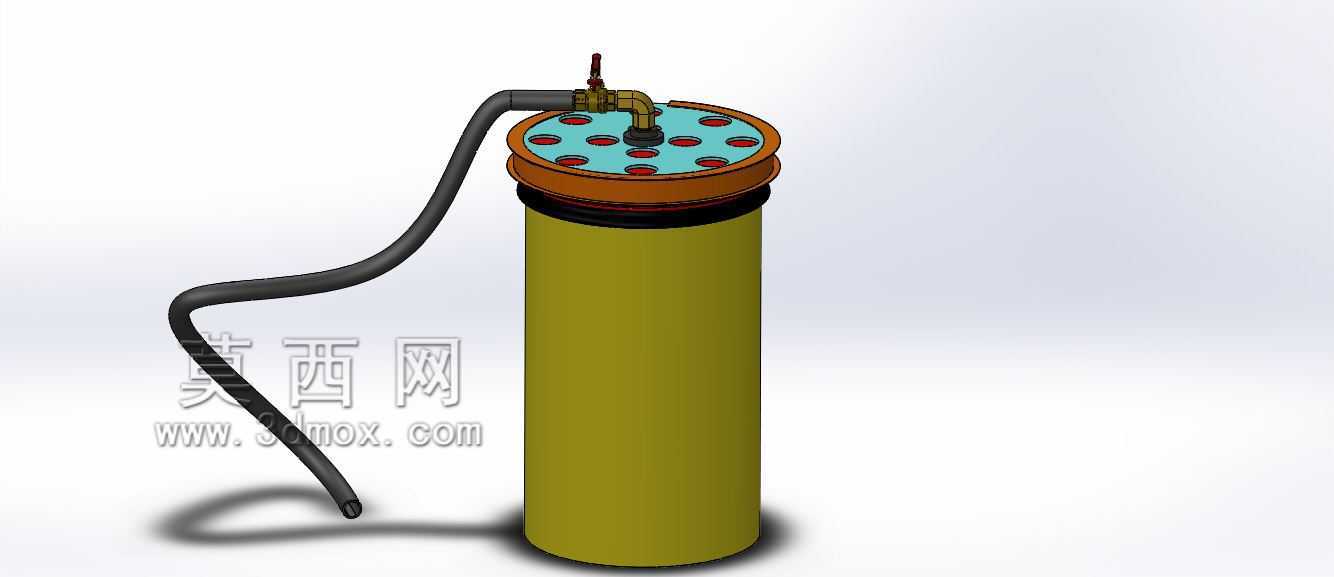

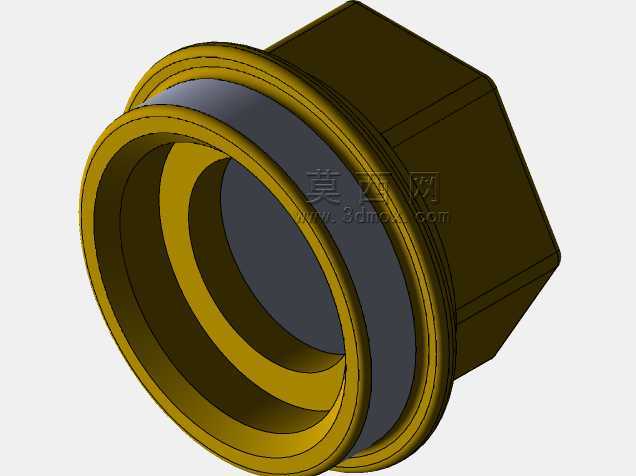

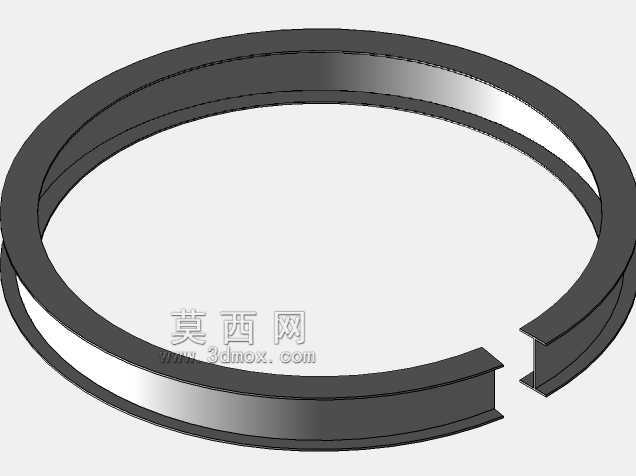

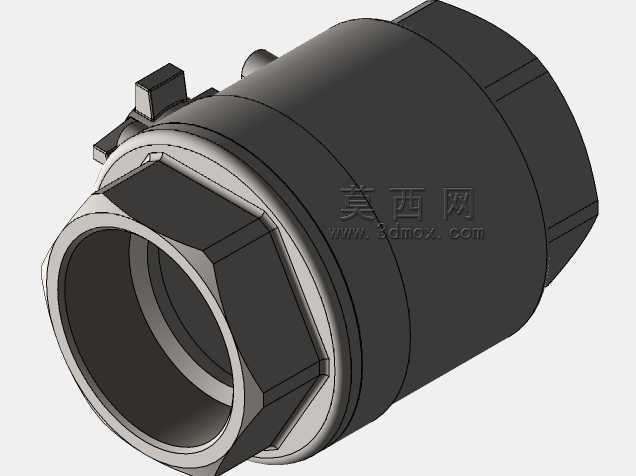

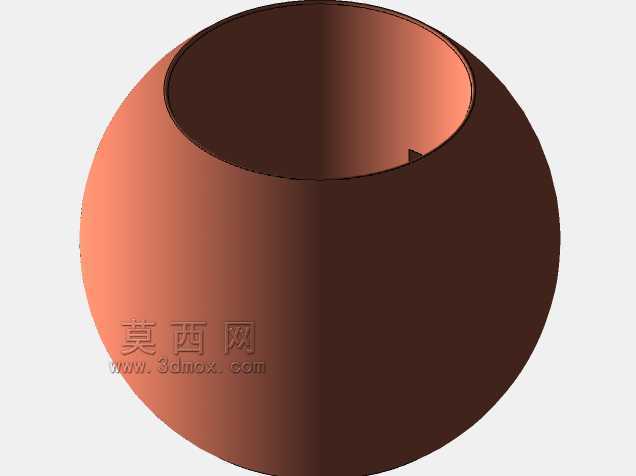

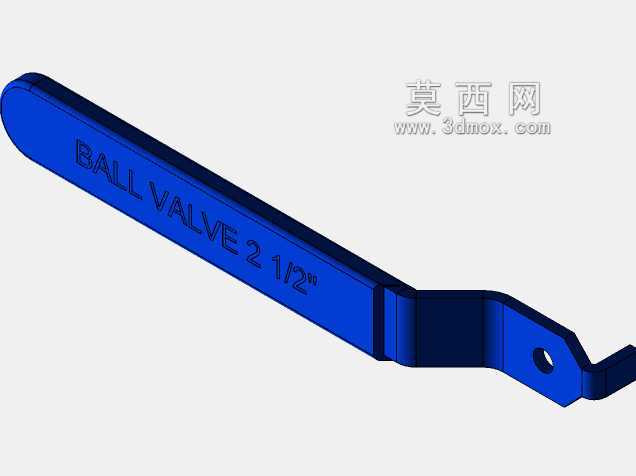

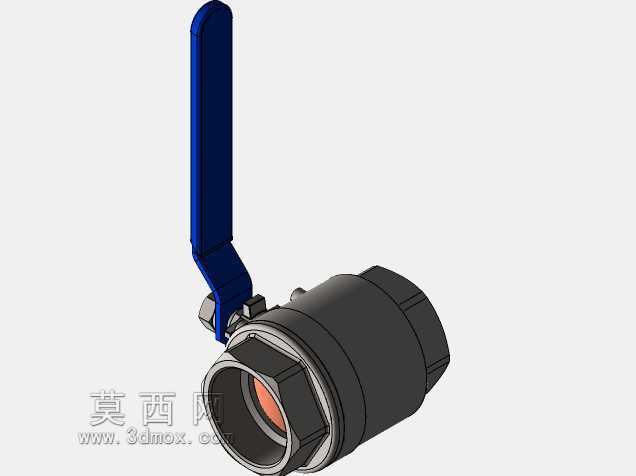

　　同时透气孔内侧配套防尘滤网，防止干粉从透气位置溢出造成扬尘。腔体侧壁设置快插式管路接口，可通过软管对接待维修的灭火器出料口，依靠腔体内与灭火器筒内的气压差，将筒内剩余干粉平稳导入储料腔内，接口位置配套铜制球阀，可在对接完成后控制管路通断，也可在作业间隙关闭阀门避免腔体内干粉受潮。下部锥斗末端设置出料控制阀，采用闸板阀结构，操作手柄水平伸出机架外侧，作业人员无需探身至料斗下方即可完成出料操作，阀门出口可对接干粉灌装机的进料管路，实现回收干粉的密闭式转输，全程无敞口环节，从根源上减少干粉扬尘问题。支撑机架采用方管焊接成型的框架结构，四根立柱垂直布置，上下分别设置环形支撑框，上部支撑框托住圆柱腔体下部的焊接法兰边，

　　下部支撑框设置在锥斗中段位置，保证整个腔体的承重均匀分布，机架底部设置方形底框，可直接放置在平整地面，也可通过底框上预留的膨胀螺栓孔固定在作业平台上，避免设备作业过程中出现移位。机架整体高度设置为1150mm，上部腔体顶面距离地面高度为1300mm，刚好匹配成年作业人员站立操作的舒适高度，对接灭火器管路时无需抬臂过高，下部出料口距离地面高度为420mm，可适配市面上绝大多数干粉灌装机的进料口高度，无需额外增设转接管路。设备整体外形尺寸控制在700mm700mm1300mm范围内，占地面积不足0.5平方米，可灵活布置在维保车间的各个作业工位旁，不会占用过多作业空间。设计过程中针对干粉的磨耗特性，所有与粉料接触的内壁均做了光滑打磨处理，

　　减少粉料流动阻力，同时避免焊缝毛刺长期被粉料冲刷出现锈蚀脱落污染回收干粉；管路接口位置采用圆弧过渡结构，避免粉料在接口位置堆积堵塞；侧部连接的软管采用耐磨橡胶材质，可承受反复弯折，适配不同摆放位置的灭火器对接需求，软管长度设置为1.5米，可覆盖机架周边1.2米范围内的作业区域，作业时无需频繁挪动待维修灭火器。在实际维保作业流程中，该设备可嵌入灭火器维修的拆检工序，完成灭火器卸压后，直接将灭火器出料口通过软管对接至设备侧部接口，打开侧部球阀即可将筒内剩余干粉全部导入储料腔，全程密闭无泄漏，回收的干粉在腔体内暂存过程中，顶部盖板的密封结构可隔绝外界水汽，避免干粉受潮结块，待同一批次灭火器排粉完成后，打开下部出料阀即可将回收干粉输送至灌装机进行筛分、复充，整个流程相比传统敞口回收方式，干粉回收率可提升至98%以上，作业现场的粉尘浓度可降低90%，大幅改善维保车间的作业环境，同时减少干粉物料的浪费。设备的结构设计充分考虑了维保车间的日常维护需求，上部盖板可完全打开，便于定期清理腔体内壁残留的干粉结块，侧部球阀、下部闸板阀均采用标准件，损坏后可直接快速更换，无需对主体结构进行改动，降低设备后期维护成本。
