高精度圆框平框千分尺测量工具结构

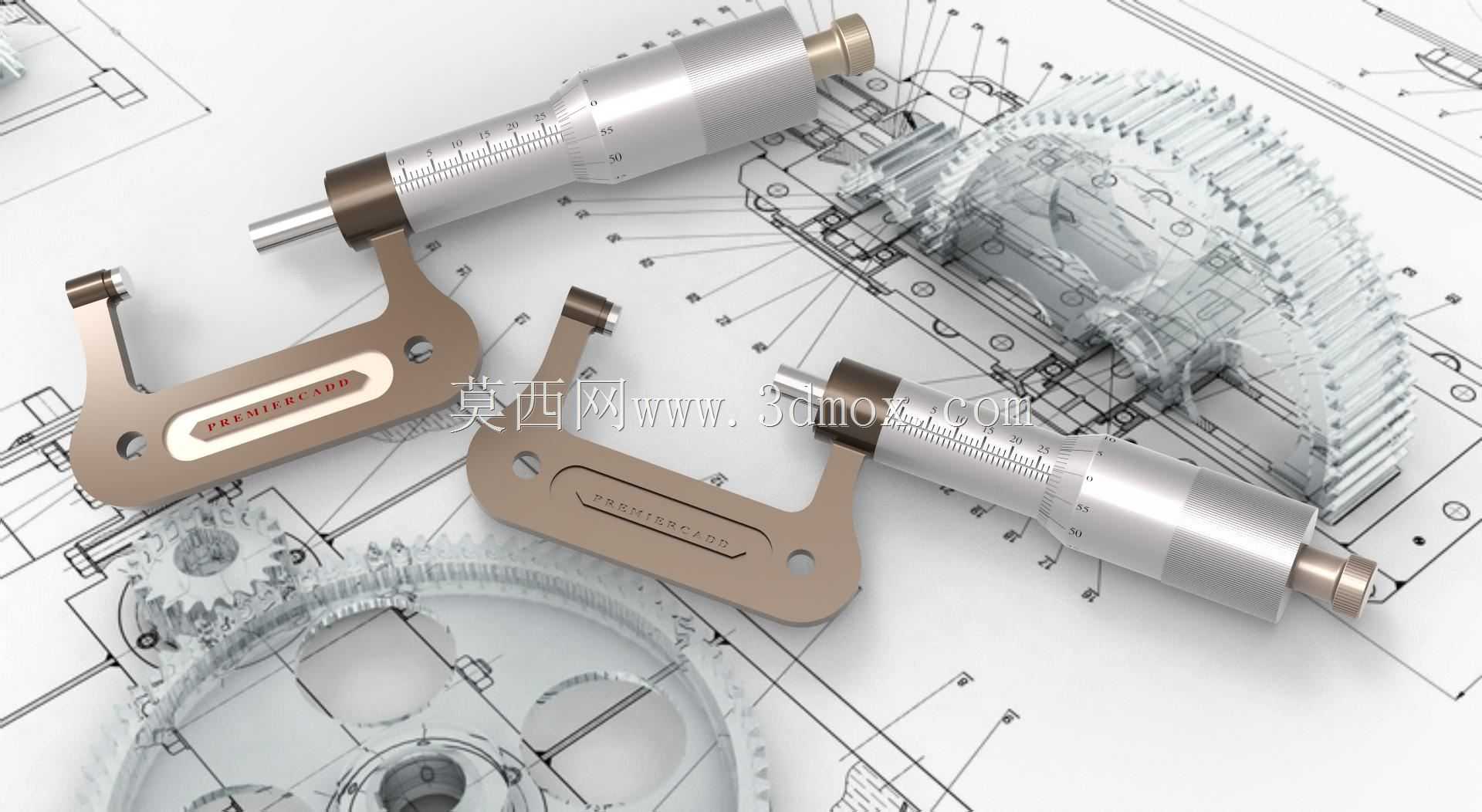

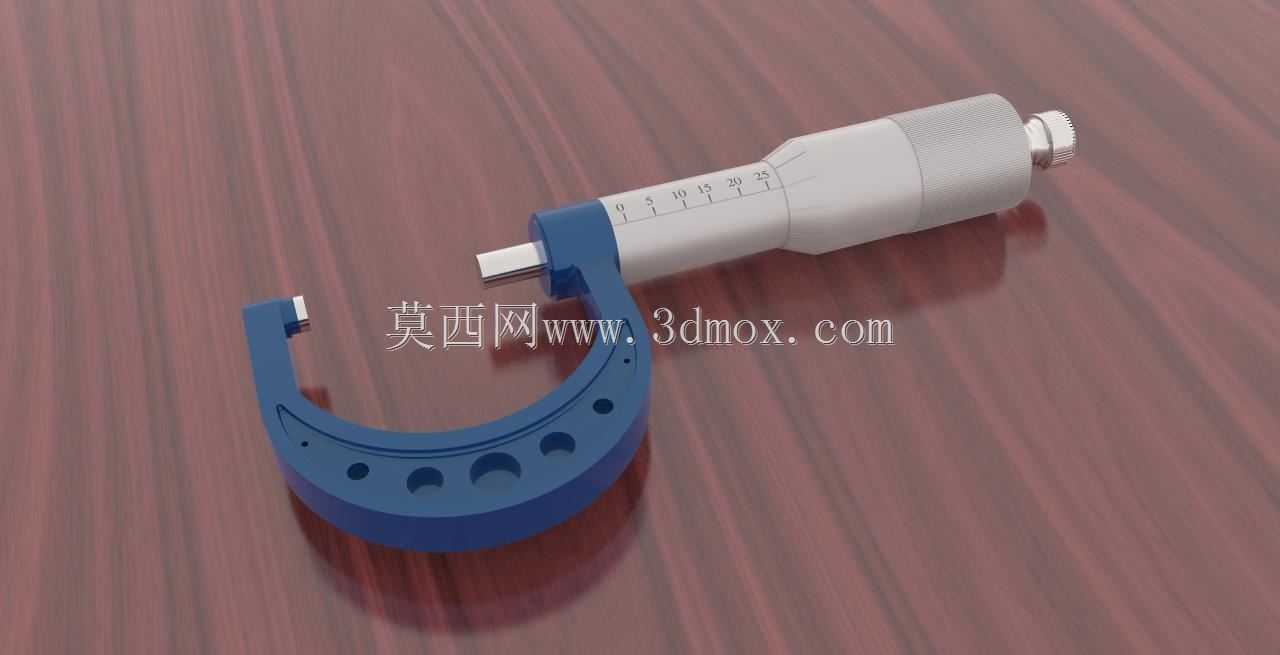

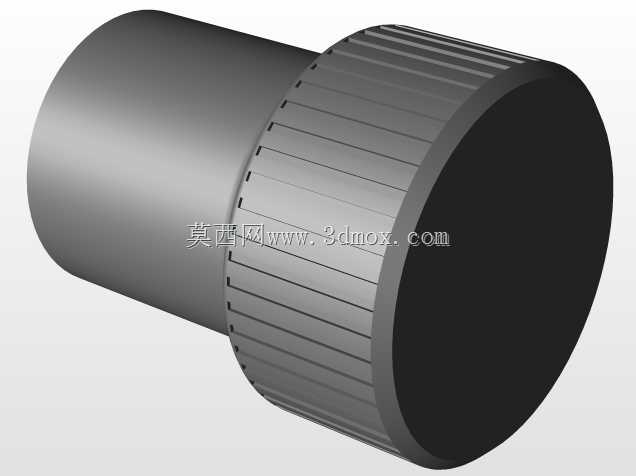

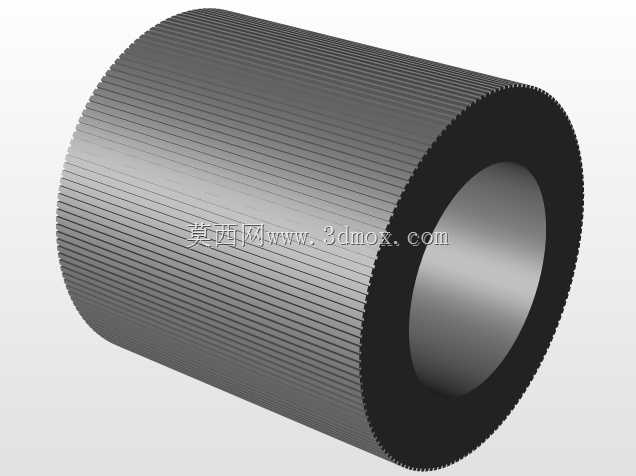

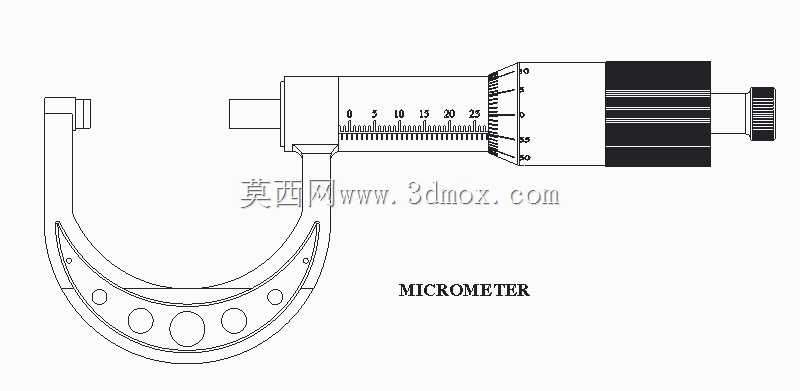

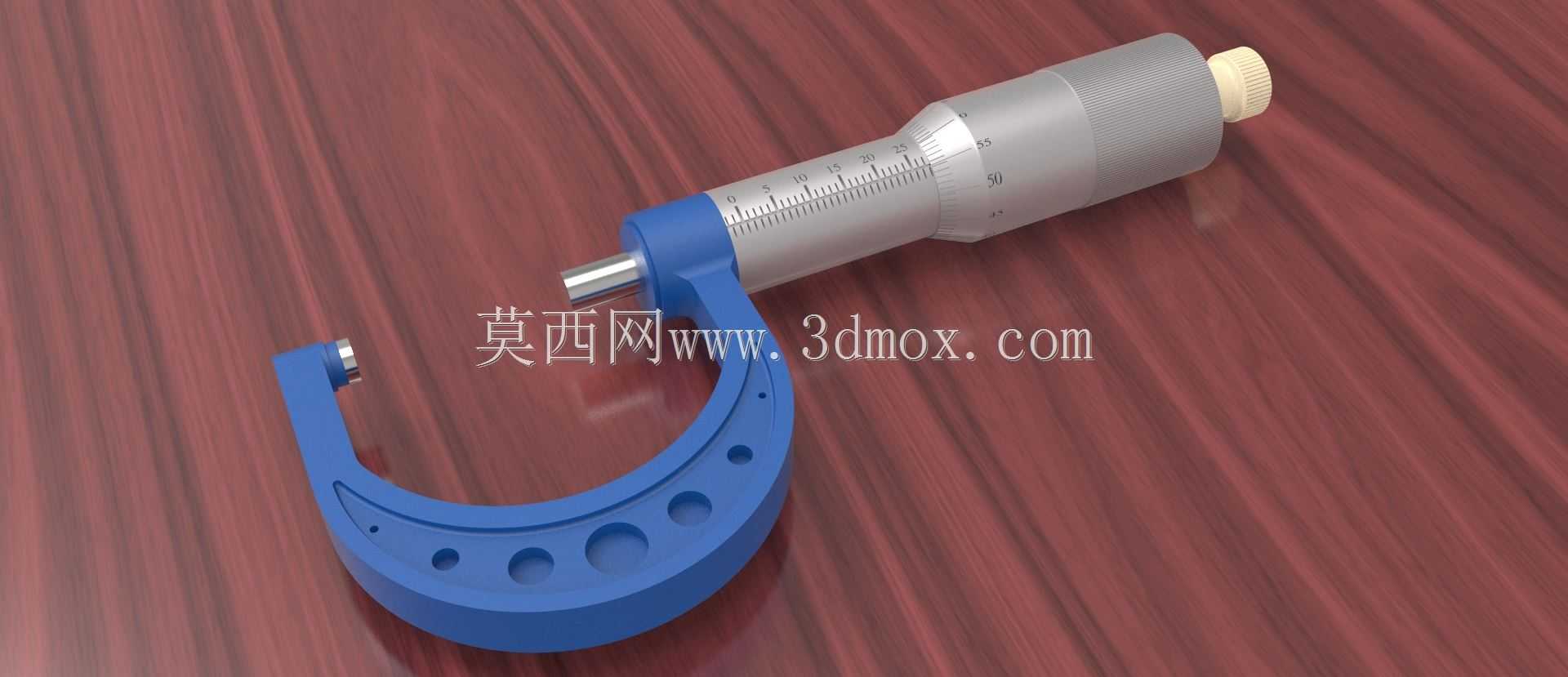

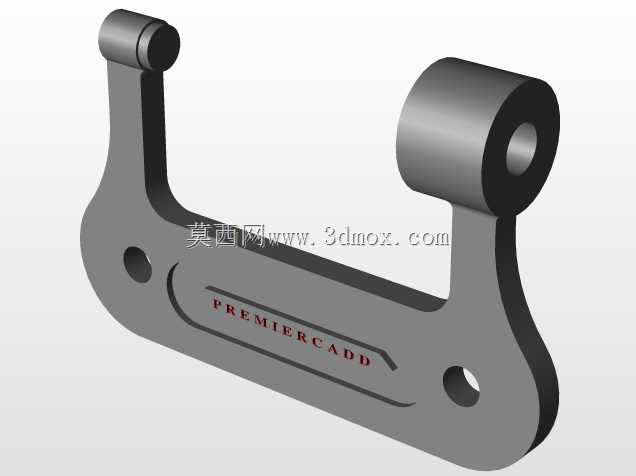

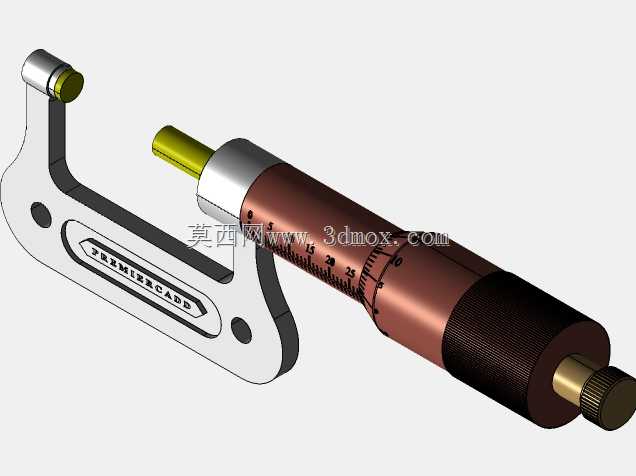

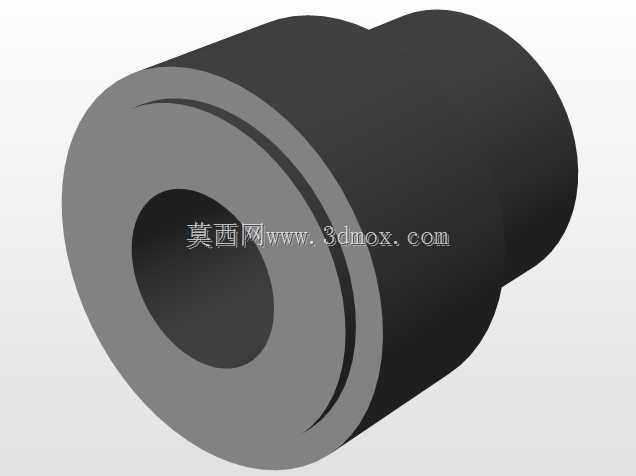

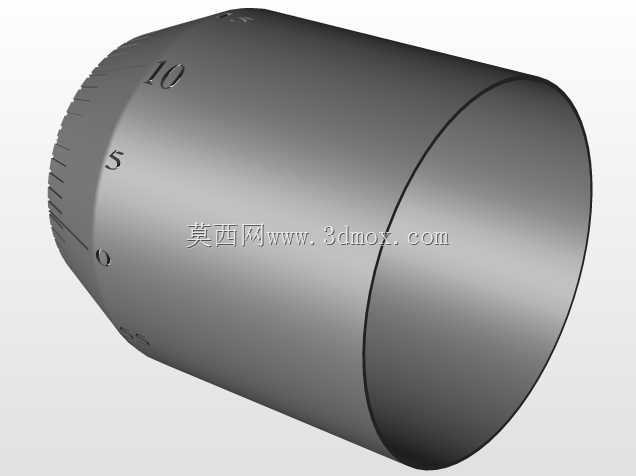

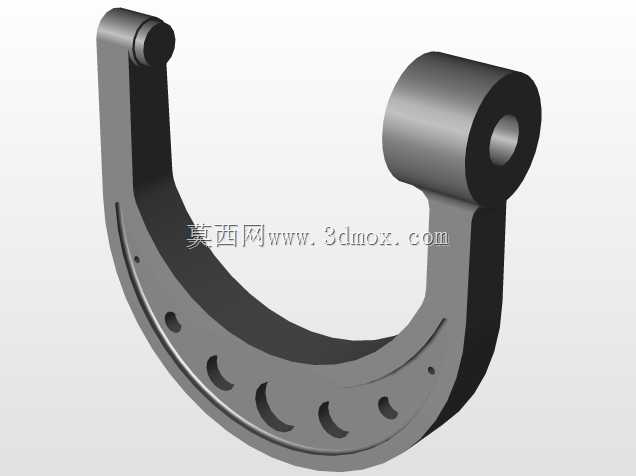

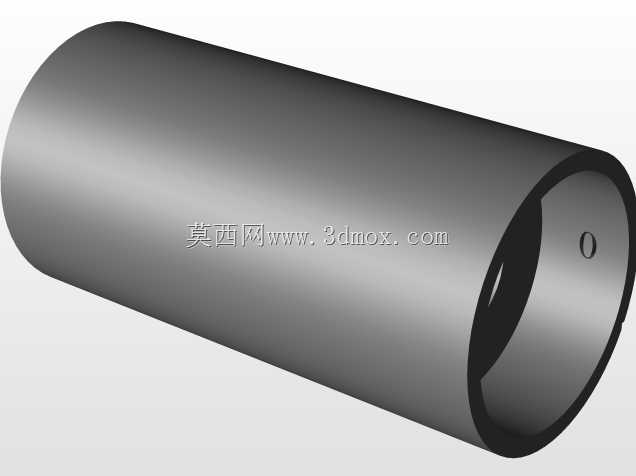

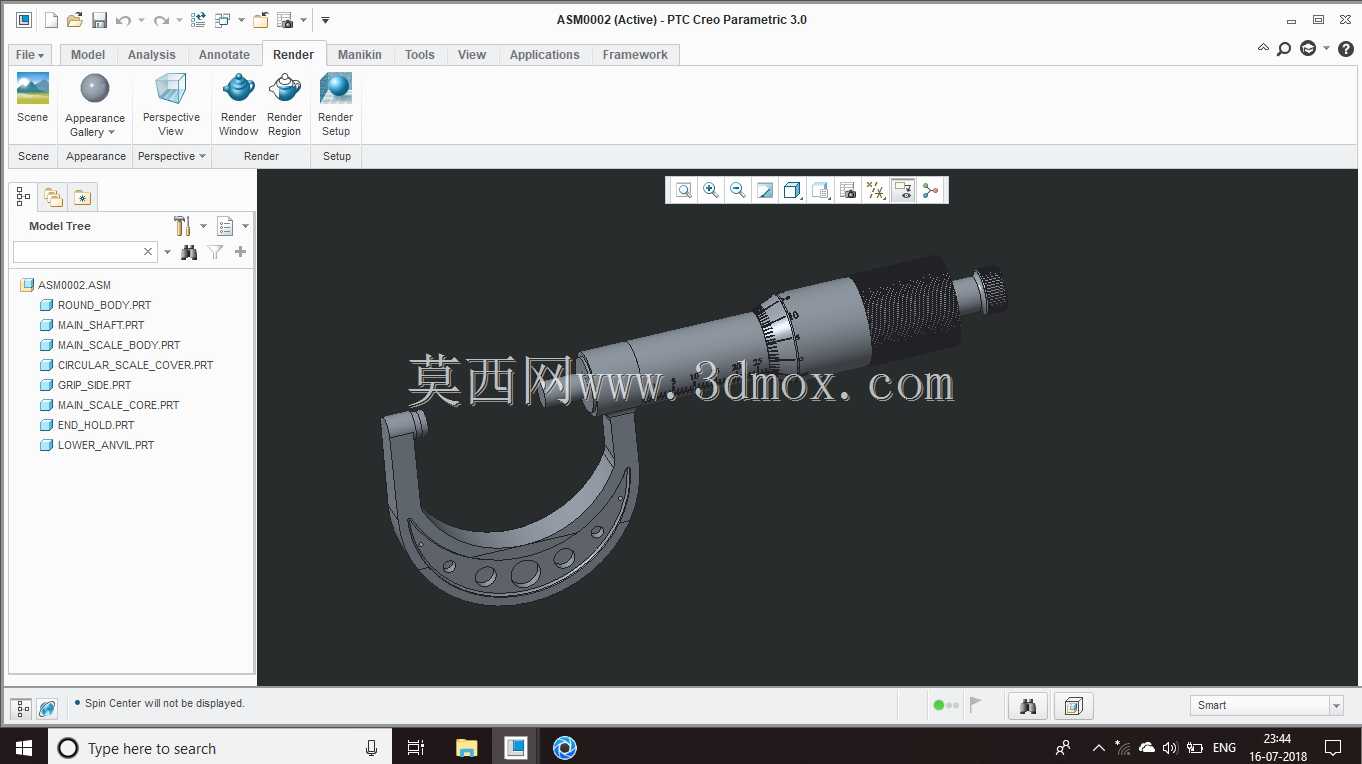

在机械加工、精密零部件制造、模具生产、五金配件检测等工业场景中，千分尺是车间质检工位、机加工调机环节、精密装配工序里不可或缺的接触式长度测量器具，圆框与平框结构的千分尺分别适配不同的测量工况，覆盖从微小五金零件到中型机械组件的外径、厚度等尺寸检测需求，是保障零部件加工公差符合设计要求的核心量具之一。这类千分尺的核心功能是依托螺旋副传动原理，将测微螺杆的旋转运动转化为测砧与测微螺杆测量面间的直线位移，实现对被测工件尺寸的微米级精度测量，相比游标卡尺具备更高的测量分辨率与重复定位精度，能够满足IT6及以上精度等级的零部件尺寸检测要求。圆框千分尺的弓架采用圆弧闭合式结构，具备更好的结构刚性，测量过程中受外力形变影响极小，适合测量轴类、盘类等规则回转体零件的外径尺寸；平框千分尺的弓架采用平直侧边设计，测量时能够更好地避让工件的凸起结构，适合测量带有台阶、异形轮廓的零部件局部厚度与尺寸，两种结构的千分尺测量面均采用硬质合金材质堆焊打磨，具备极高的耐磨性与平面度，长期使用仍能保持测量精度稳定。从设计思路来看，这类千分尺的整体结构围绕测量稳定性、操作便捷性、精度保持性三个核心维度展开：测微螺杆采用高精度梯形螺纹加工，螺纹副配合间隙经过精密研磨控制，配合棘轮测力装置，能够确保每次测量时测量面与工件的接触压力保持恒定，避免因测力差异导致的测量误差；固定套管与微分筒的刻度线采用激光蚀刻工艺，刻度清晰耐磨，读数直观，配合锁紧装置能够在测量完成后锁定测微螺杆位置，方便操作人员取下量具后读数，避免移动过程中数值偏移。从外形尺寸与安装边界来看，常规量程的圆框、平框千分尺整体长度在150mm至200mm区间，弓架深度根据量程不同从50mm至150mm不等，能够覆盖对应量程内所有工件的测量空间需求，无需额外安装固定，手持即可完成全部测量操作，自重控制在300g至500g区间，长时间手持操作不易产生疲劳，适配车间一线巡检、工位定点检测等多种使用场景。在实际生产应用中，这类千分尺不仅用于机加工过程中的工序间尺寸抽检、成品零件的终检尺寸确认，还可用于工装夹具的调装定位、模具配件的尺寸匹配检测，能够有效识别零部件的尺寸超差问题，避免不合格零件流入下一道装配工序，是机械制造领域保障产品加工精度、稳定生产质量的基础测量器具。
