卧式单级悬臂式离心泵结构设计

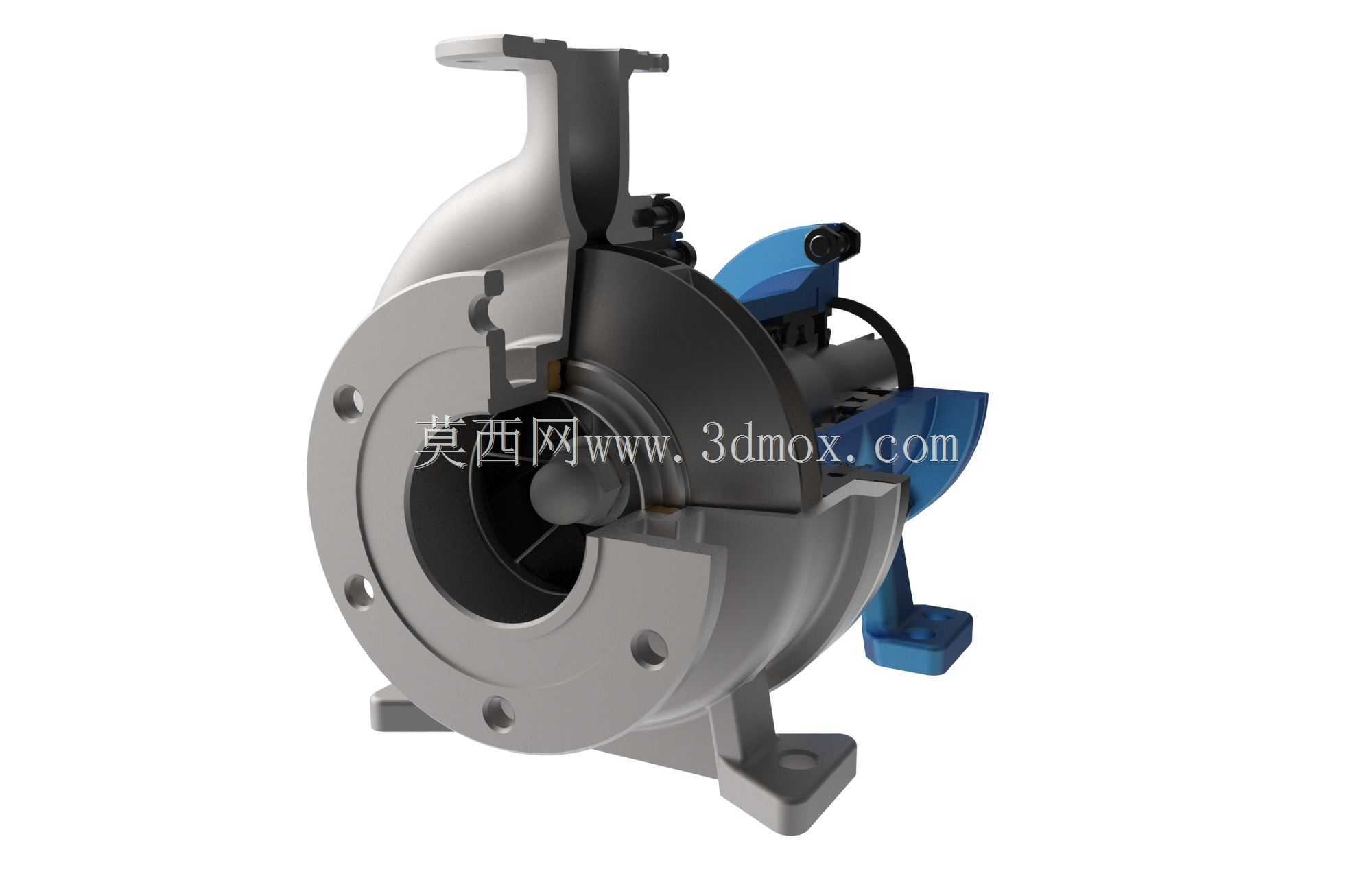

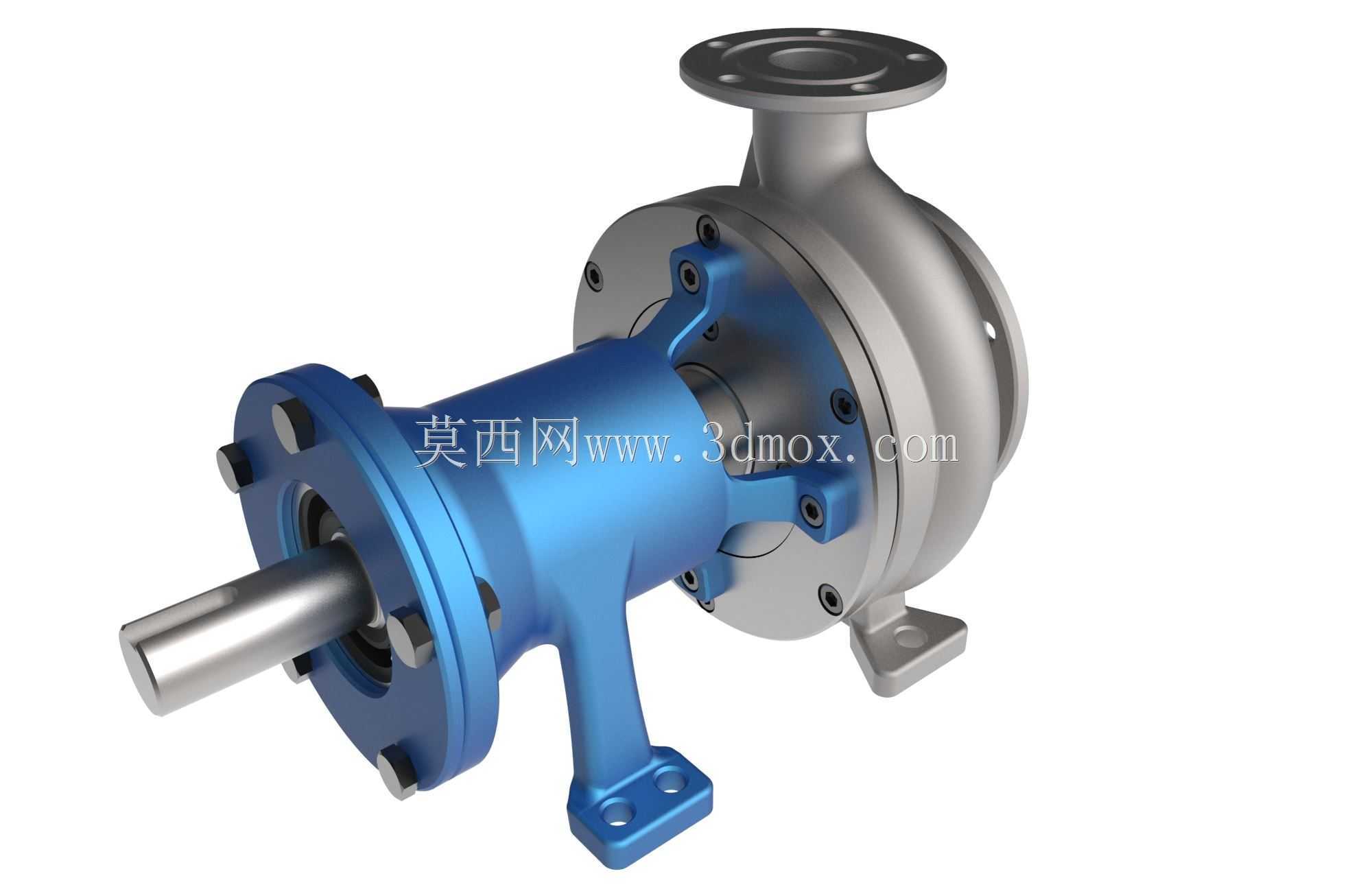

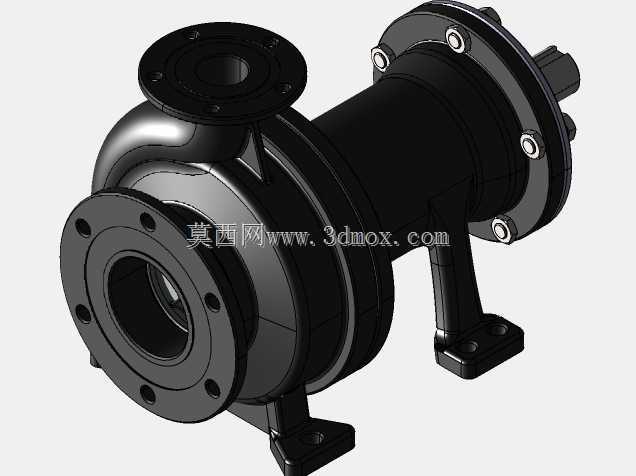

这款卧式离心泵主要面向民用给排水、工业循环水输送、暖通空调水循环、轻度腐蚀性流体输送等场景，是流体输送管网中核心的动力增压设备，可适配清水、物理性质接近水的低粘度介质输送需求，在市政供水、工厂冷却循环、楼宇供水增压、农业排灌等场景中都能稳定发挥作用。从实际用途来看，该设备依靠叶轮高速旋转产生的离心力对介质做功，将电机的机械能转化为介质的压力能与动能，实现介质从低压端到高压端的输送，可完成管网增压、介质循环、液位输送等核心作业，运行过程中流量平稳、压力脉动小，能为后端管网提供稳定的流体输出。从功能特性来看，该泵采用后开式结构设计，检修时无需拆卸进出管路与电机，即可完成叶轮、机械密封等易损件的更换维护，大幅降低后期运维的时间成本；泵体流道采用水力优化的渐扩式蜗壳结构，能有效降低介质在流道内的水力损失，提升运行效率，降低能耗；过流部件的过渡圆角做了平滑处理，可减少介质内的杂质对流道的冲刷磨损，延长设备使用寿命；机械密封腔设计预留了足够的冲洗与冷却空间，可适配不同温度的输送介质，避免密封件因过热出现失效泄漏。从设计思路来看，整体采用悬臂式叶轮布局，将支撑轴承全部布置在叶轮的电机侧，取消了叶轮前端的支撑结构，既减少了介质流经泵腔时的结构阻碍，也避免了前端支撑结构接触输送介质带来的腐蚀与磨损问题；泵脚与泵体采用一体化铸造结构，提升了整机的刚性，降低运行过程中的振动幅度，保障运行稳定性；进出口采用标准法兰连接结构，可直接对接同口径的工业管路，无需额外定制转接配件。从外形尺寸与安装边界来看，该泵为卧式安装结构，安装时需保障泵轴与电机轴的同轴度误差在允许范围内，底座安装平面需保持水平，避免因安装偏差导致轴承额外受力、密封件偏磨等问题；泵体侧面预留了排气螺塞位置，首次启动前可通过该位置完成泵腔排气，避免气缚现象导致泵无法正常输出介质；进出口的法兰间距、底座安装孔的孔距都遵循通用离心泵的安装尺寸规范，可直接替换同参数的老旧同类型泵，无需对现有管路与安装基础做大规模改造，适配性较强。
