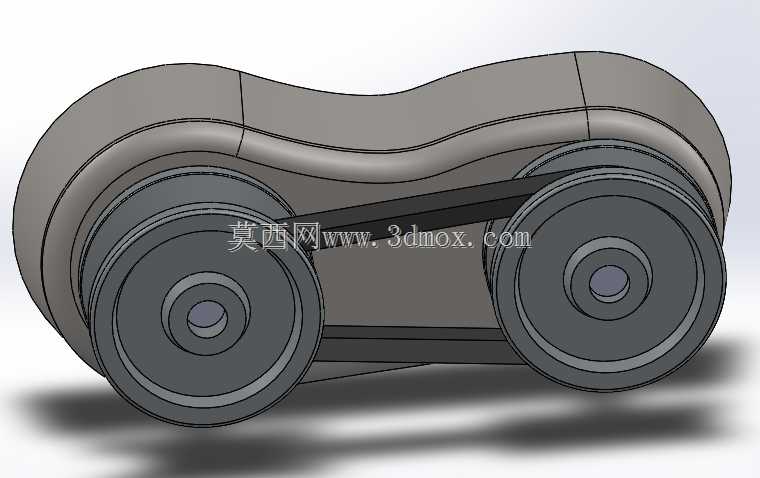

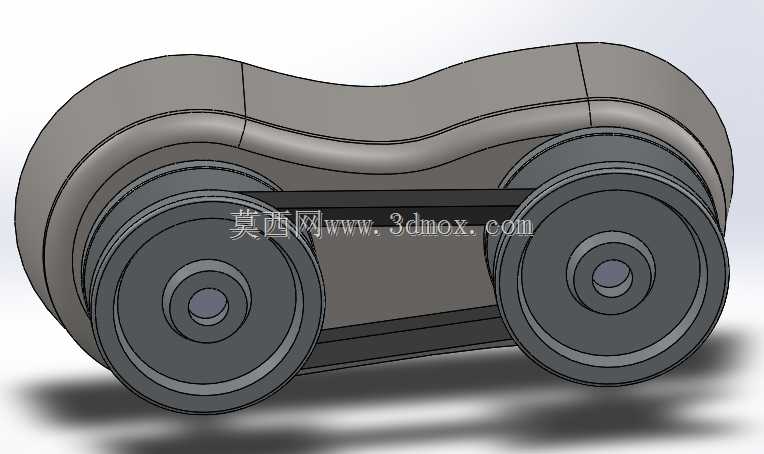

带传动演示结构无级变速装置

该无级变速传动结构主要面向机械原理教学演示、小型轻工设备传动系统适配场景，可直观展示连续可变传动的工作逻辑，帮助从业者理解摩擦式无级变速的动力传递路径，也可作为小型输送设备、实验台架的变速单元核心结构参考。从实际用途来看，这套结构摒弃了传统有级变速的档位跳变缺陷，可在设计速比范围内实现连续平滑的转速输出调节，能够匹配需要动态调整输出转速的工况，比如小型物料输送线的速度适配、教学实验台的转速演示、轻型加工设备的进给调速等场景，避免了换挡过程中的动力中断与冲击，让传动过程更平顺。在功能特性上，该结构采用双变速轮配合挠性传动带的布局，通过改变传动带与两个变速轮的接触工作半径来实现速比的连续调整，无需额外的换挡离合结构，整体传动路径简洁，传动过程中噪音低、震动小，可在运转过程中动态调整速比，适配负载波动下的转速匹配需求，同时结构本身没有复杂的齿轮啮合组，后期维护成本更低，日常仅需检查传动带的张紧度与磨损情况即可。从设计思路来看，整体采用对称式轮组布局，两个变速轮的轴线保持平行，传动带的包角设计兼顾了大速比范围下的传动摩擦力，避免速比调整过程中出现打滑丢转的问题；外壳采用流畅的弧形包覆设计，既可以防护内部传动结构避免杂物卷入，也能对传动带起到一定的导向限位作用，轮组的轴伸端预留了标准的安装接口，可直接连接动力输入单元与负载输出端，无需额外设计转接结构。在外形尺寸与安装边界上，整体结构采用紧凑型布局，横向宽度适配常规小型设备的安装空间，纵向高度预留了传动带张紧调整的余量，安装基准面设置在底部壳体位置，可直接通过螺栓固定在设备的安装平台上，输入输出轴的中心高保持统一，方便与上下游传动部件进行同轴对接，安装时仅需保证两个变速轮的轴线平行度误差在允许范围内，即可保证变速过程的顺畅无卡滞，不会出现传动带偏磨的问题。
