FRC赛事专用3D打印齿轮变速箱结构设计

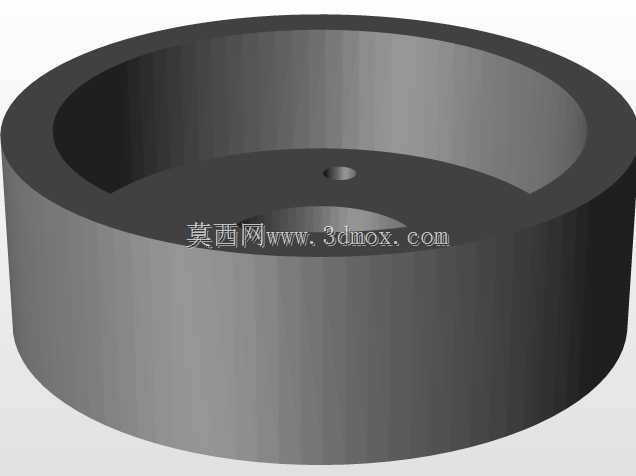

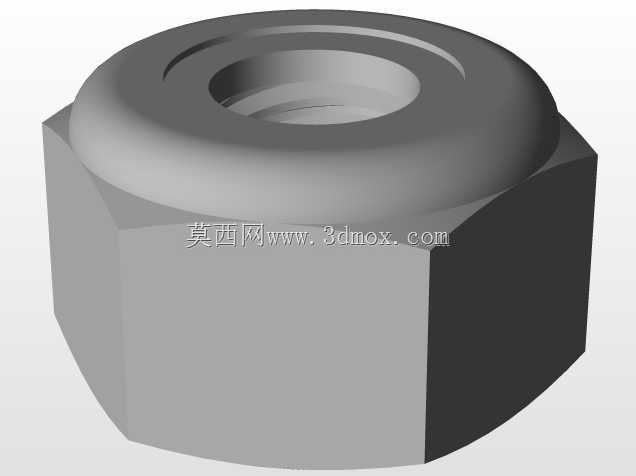

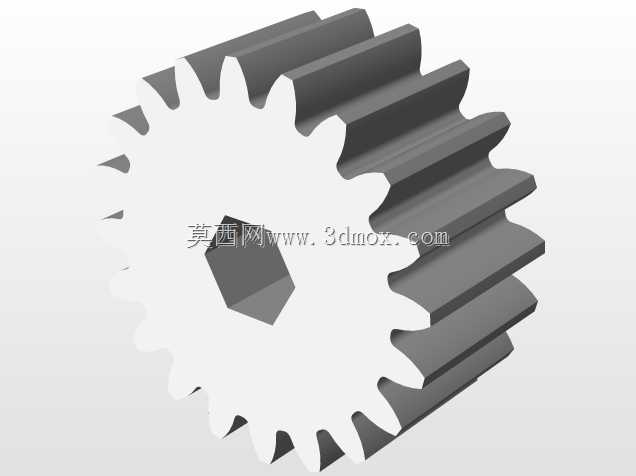

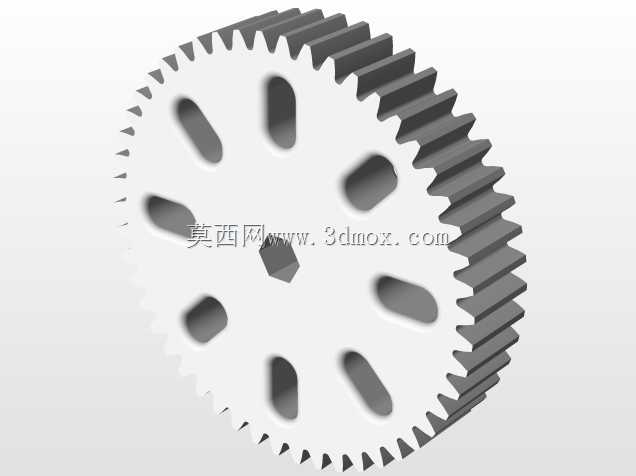

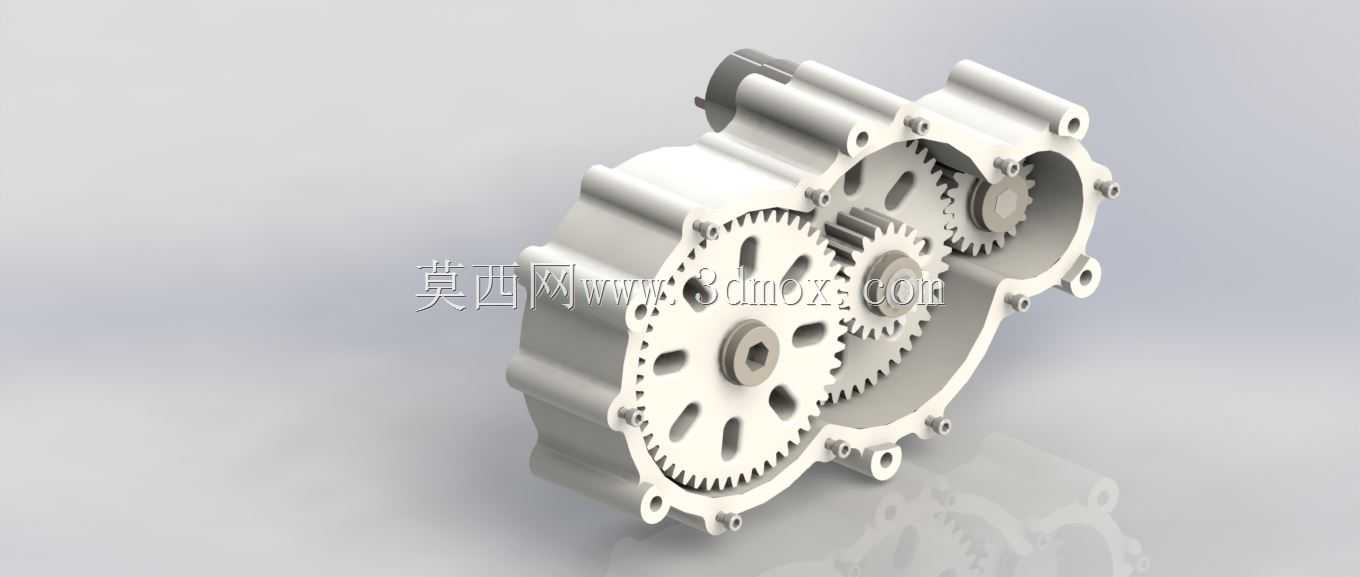

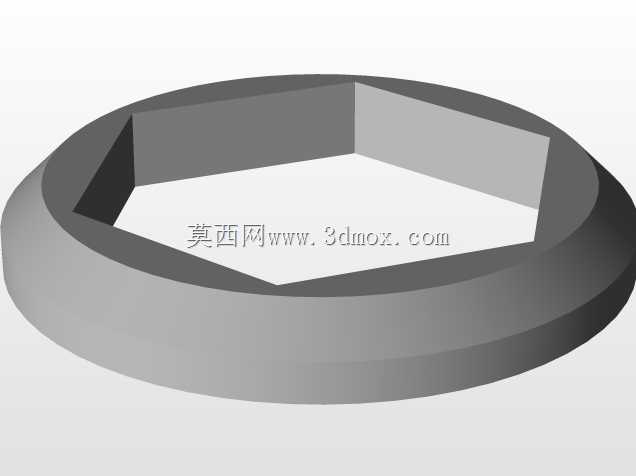

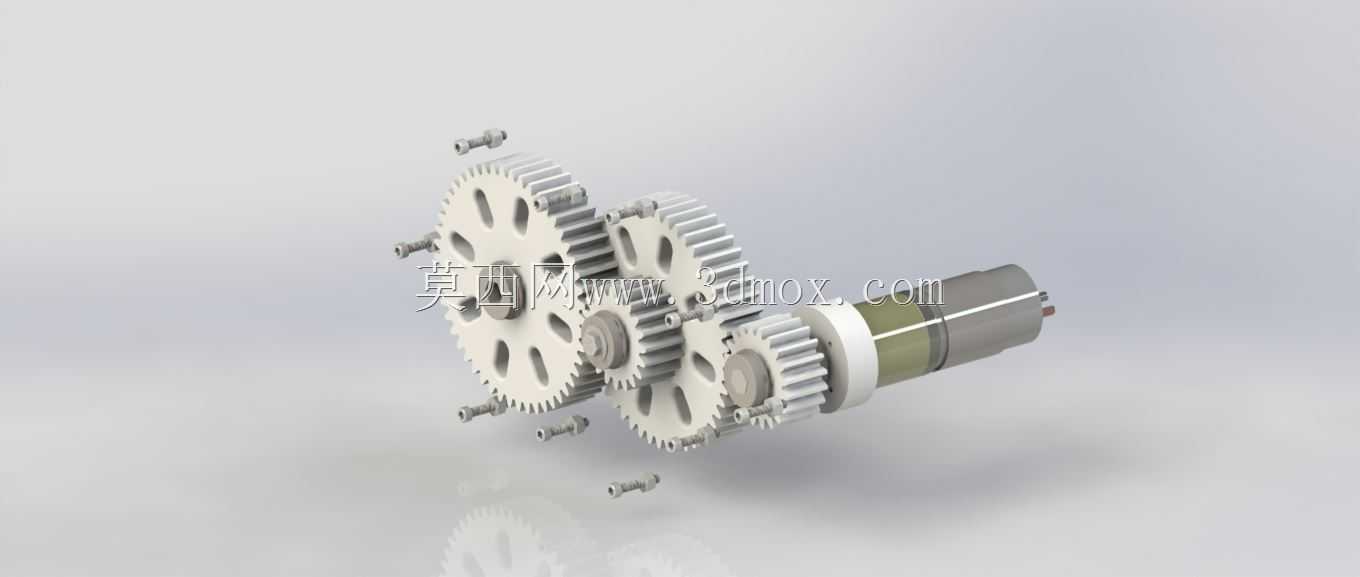

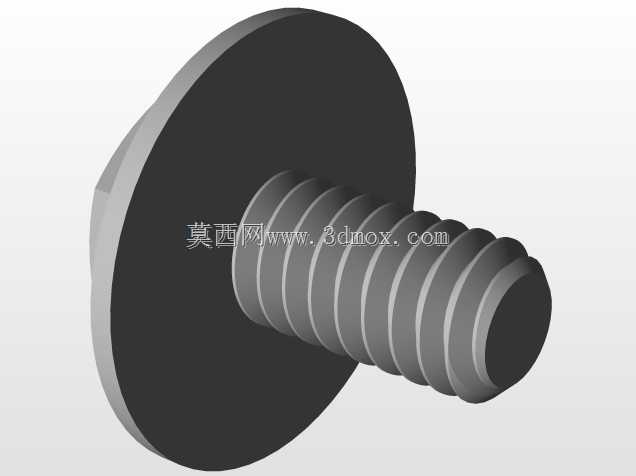

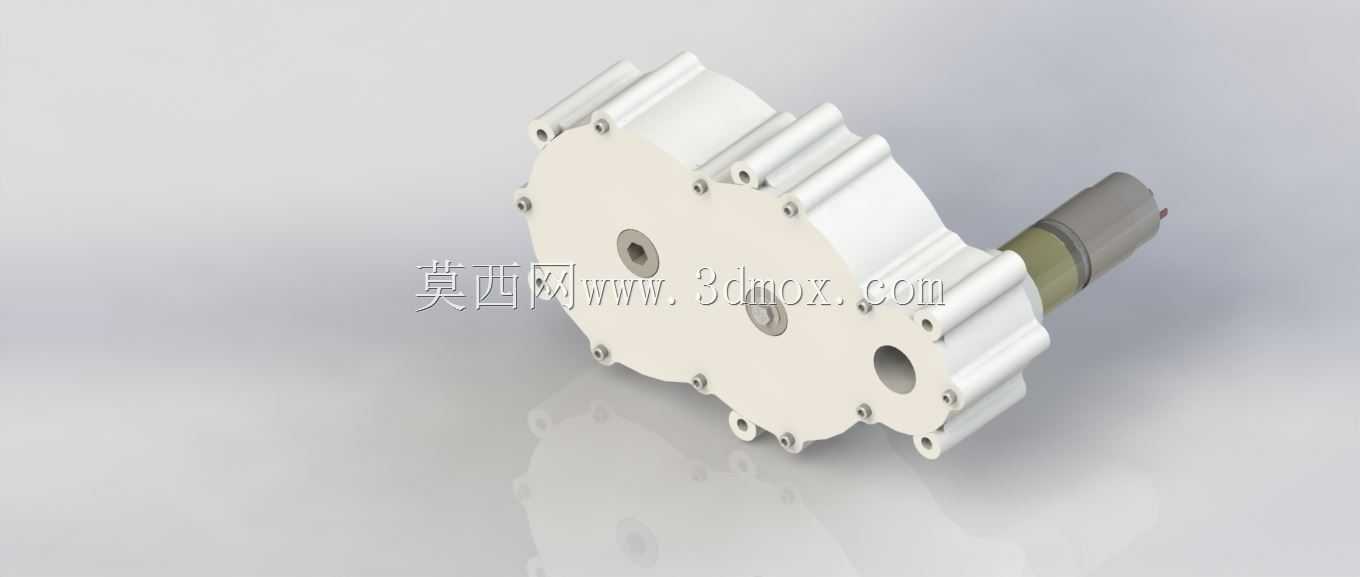

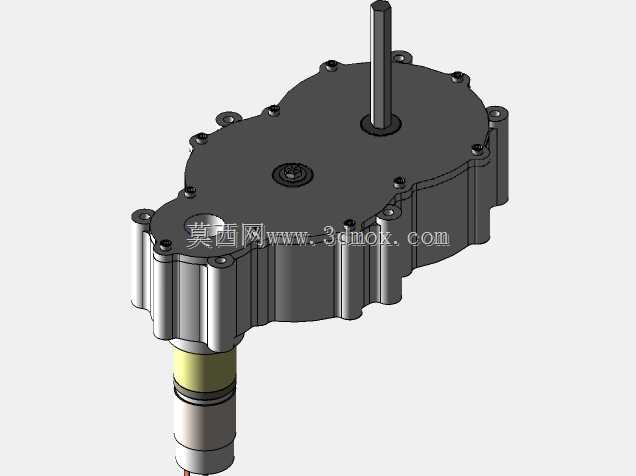

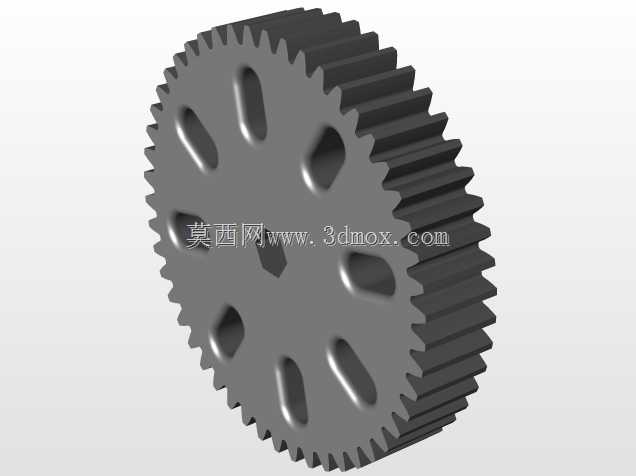

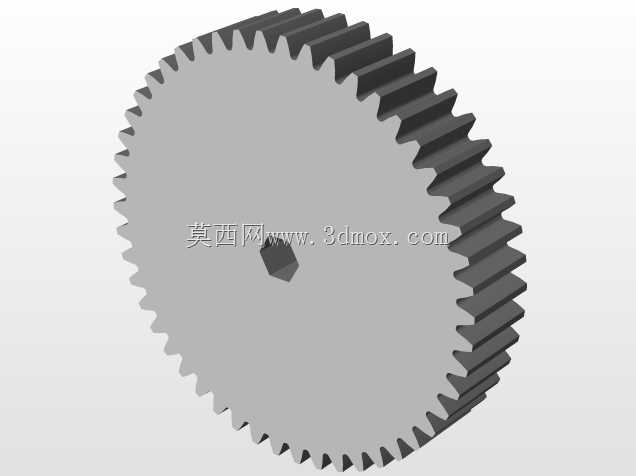

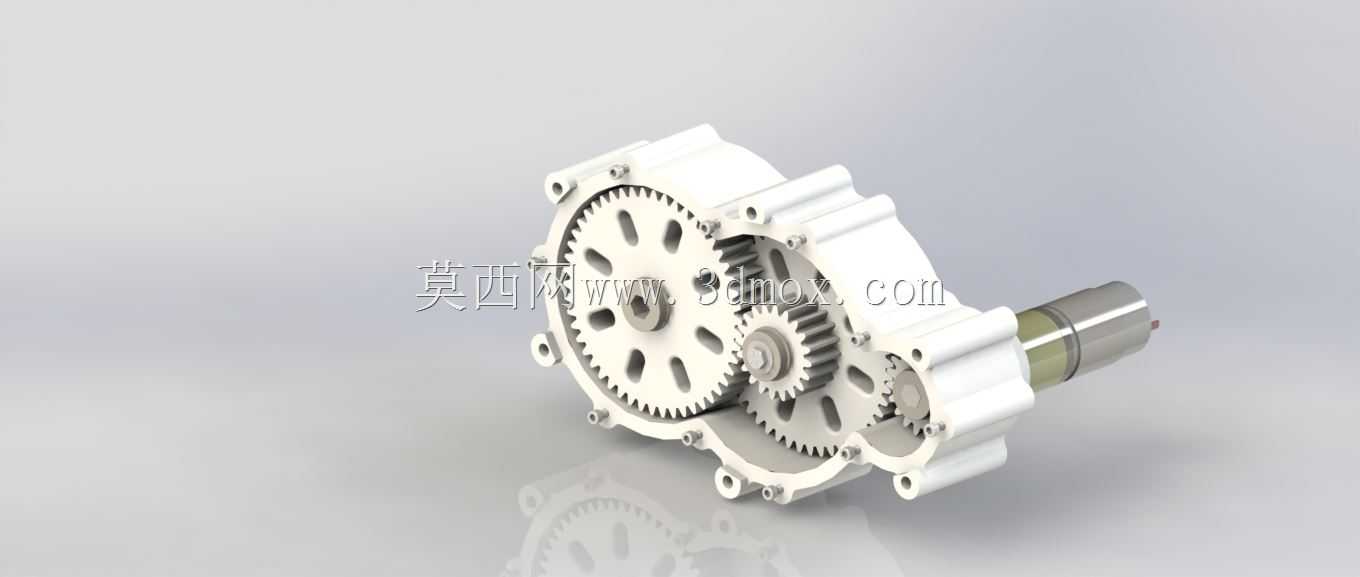

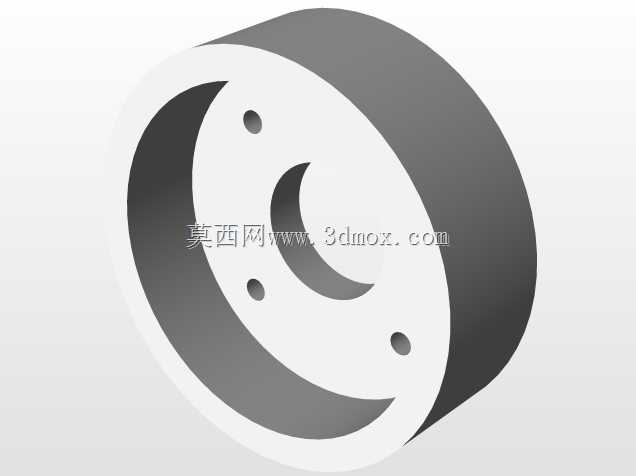

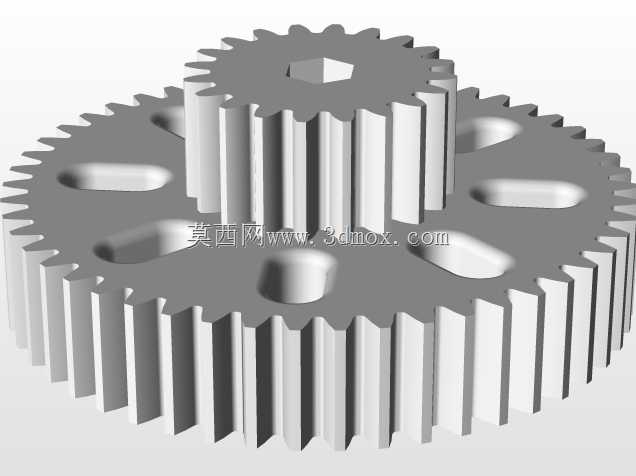

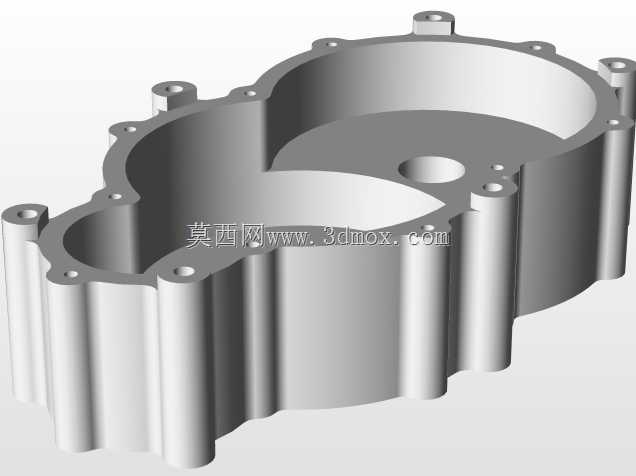

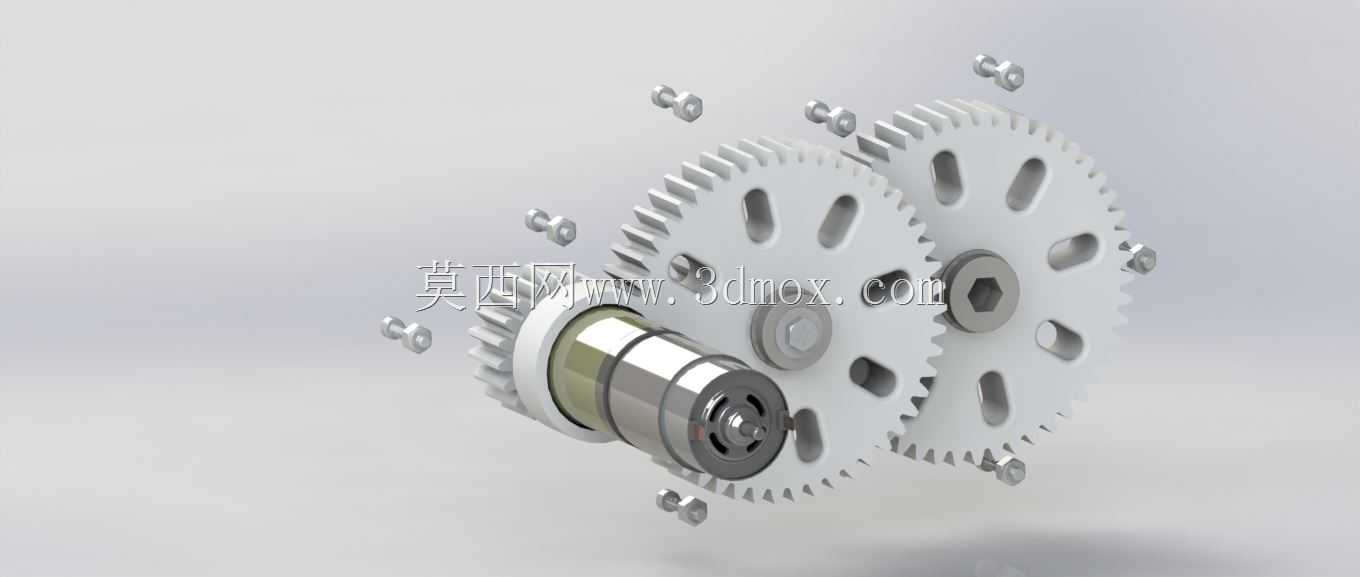

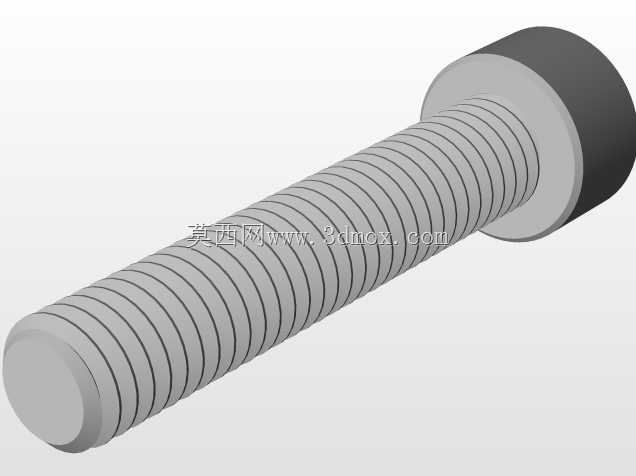

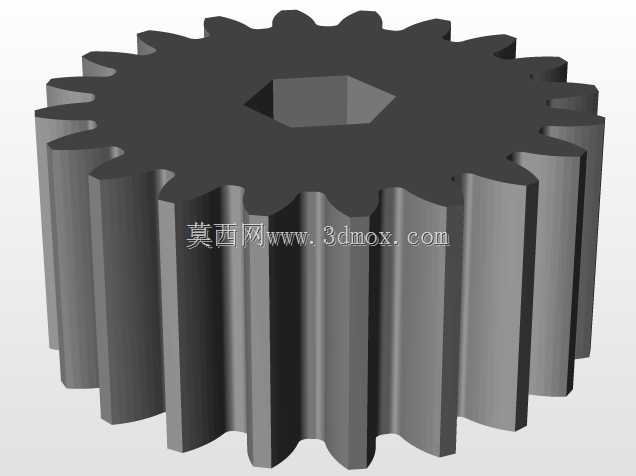

这款3D打印齿轮变速箱主要面向FRC机器人竞赛场景设计，适配竞赛场景下机器人动力传输的轻量化、快速迭代、定制化改装需求，可直接与Andymark系列PG188齿轮马达完成对接，为竞赛机器人的行走机构、执行臂、拾取装置等部件提供稳定的减速增扭输出，解决竞赛场景下动力输出扭矩不足、传动结构重量过大、改装适配周期长的痛点。从功能特性来看，该变速箱采用多级平行轴齿轮传动布局，通过不同齿数齿轮的啮合配比实现设定的减速比，可将马达的高转速低扭矩输出转换为低转速高扭矩的动力输出，满足机器人重载动作、精准位移的动力需求；箱体采用分体式卡扣加螺栓固定的结构设计，无需复杂的装配工装即可完成内部齿轮、轴系零件的拆装维护，在竞赛现场出现故障时可快速拆解更换受损零件，大幅缩短维修时长。设计思路上，整体结构完全适配FDM 3D打印工艺特性，所有零件均做了打印友好优化：壳体壁厚设置为6-8层打印线宽，填充率控制在30%左右，在保证结构强度满足竞赛冲击载荷要求的前提下，最大限度降低整体重量，符合机器人竞赛的重量限制规则；所有配合面均预留±0.01英寸的公差余量，无需二次打磨、铰孔等后处理工序，打印完成后即可直接完成所有零件的装配，降低零件加工的门槛与时间成本；内部轴系采用标准1/2英寸六角轴搭配配套六角轴承，全部采用竞赛领域通用的标准件，无需定制特殊规格零件，参赛队伍可直接使用常备备件完成组装替换。安装边界方面，变速箱输入端的法兰接口完全匹配PG188齿轮马达的安装孔位，可直接同轴对接无需额外制作转接板；输出端的六角轴伸出长度、轴端固定孔位均按照FRC竞赛通用的轮组、执行器接口尺寸设计，可直接适配竞赛常用的麦克纳姆轮、普通橡胶轮、机械臂关节等负载部件；箱体外部的安装凸台预留了标准规格的安装孔位，孔位间距符合FRC机器人铝型材框架的通用安装尺寸，可直接通过螺栓固定在机器人的框架型材上，无需额外设计定制安装支架，大幅降低参赛队伍的结构设计工作量。整体结构在保证传动强度的前提下，最大限度压缩了整体外形尺寸，可灵活布置在机器人底盘的有限空间内，不会与其他部件产生安装干涉，适配不同布局的机器人结构设计方案。
