双内孔夹紧式梅花弹性联轴器结构

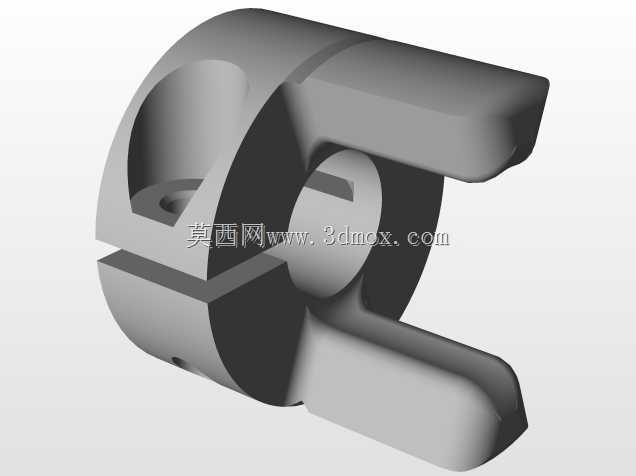

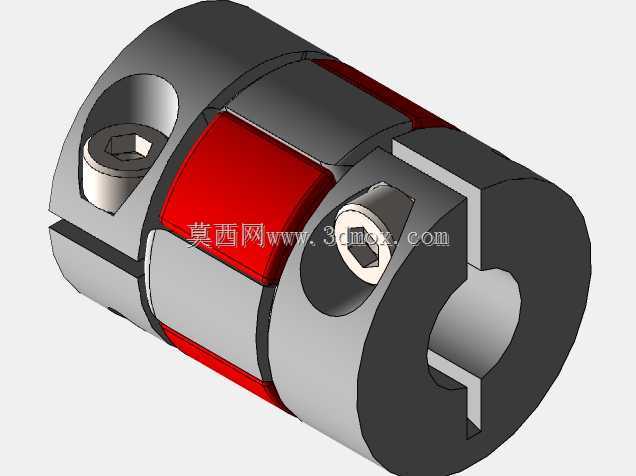

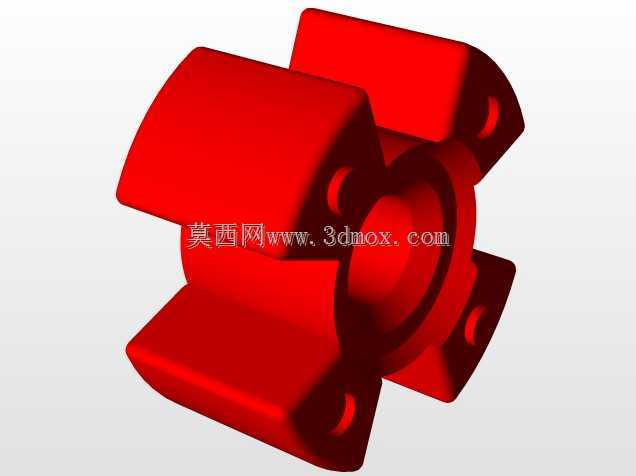

这款梅花形弹性联轴器是机械传动系统中极为常用的轴系连接部件，主要应用在伺服传动、步进传动、小型输送设备、3D打印设备、轻工包装机械以及小型数控设备的动力传输环节中，核心作用是连接两根不同设备端的传动轴，将主动轴的旋转扭矩平稳传递至从动轴端，同时补偿两根轴在安装过程中产生的径向、角向与轴向偏差，避免轴系因安装对中误差产生额外的内应力，延长轴承、电机等核心传动部件的使用寿命。联轴器两端的金属轴套采用抱紧式夹紧结构，侧面设置内六角紧定螺钉，安装时将两端轴分别插入对应内孔后拧紧紧钉，即可通过抱紧力实现轴与轴套的无间隙固定，相比传统键连接方式，这种夹紧结构更适合小扭矩、高转速的传动场景，拆装调整也更为便捷，不会对轴表面造成键槽类的加工损伤。中间的红色弹性体为聚氨酯材质的梅花瓣结构，被两端轴套的凸爪完全咬合嵌合，传动过程中弹性体可以吸收主动端的振动冲击，缓冲负载突变带来的扭矩波动，同时具备一定的隔音降噪效果，让传动过程更加平稳顺滑，即便在频繁正反转的传动工况下，也能有效抵消冲击载荷，避免刚性连接容易出现的连接件松动、轴系疲劳损坏问题。这款联轴器适配6.35毫米与8毫米两种不同内径的轴端连接，整体外形为圆柱型结构，径向尺寸紧凑，安装时不需要过大的装配空间，两端轴套的剖缝设计进一步提升了夹紧时的抱轴力，即便在高速旋转工况下也不会出现轴与轴套的相对滑动，能够稳定传递额定范围内的扭矩。设计过程中重点优化了弹性体与金属爪的贴合弧度，让受力分布更加均匀，避免局部应力集中导致弹性体过早磨损，同时金属轴套采用铝合金材质加工，整体重量轻、转动惯量低，非常适合对传动响应速度有要求的高精度传动场景，不需要额外做动平衡处理即可满足多数中低转速传动的精度要求，安装时只需要保证两端轴插入深度符合设计边界，拧紧螺钉至规定扭矩即可完成装配，后期维护仅需检查弹性体磨损情况，更换成本极低，是小功率传动场景下性价比极高的轴连接方案。
