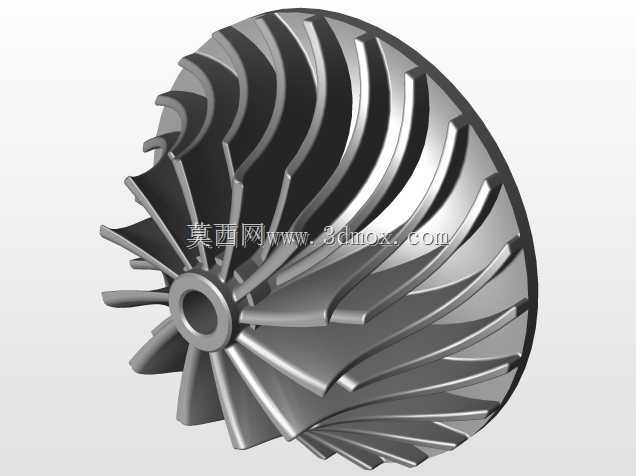

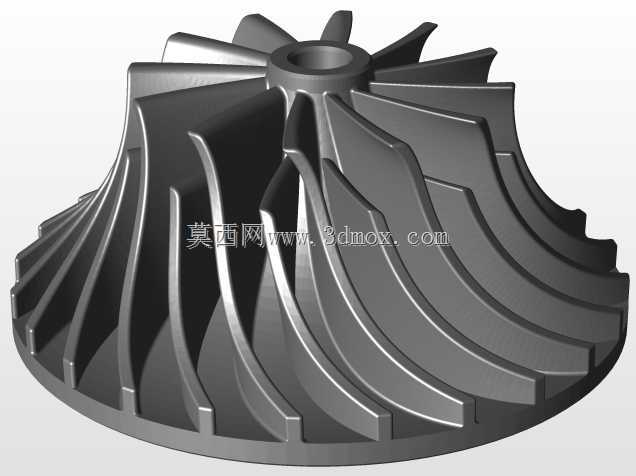

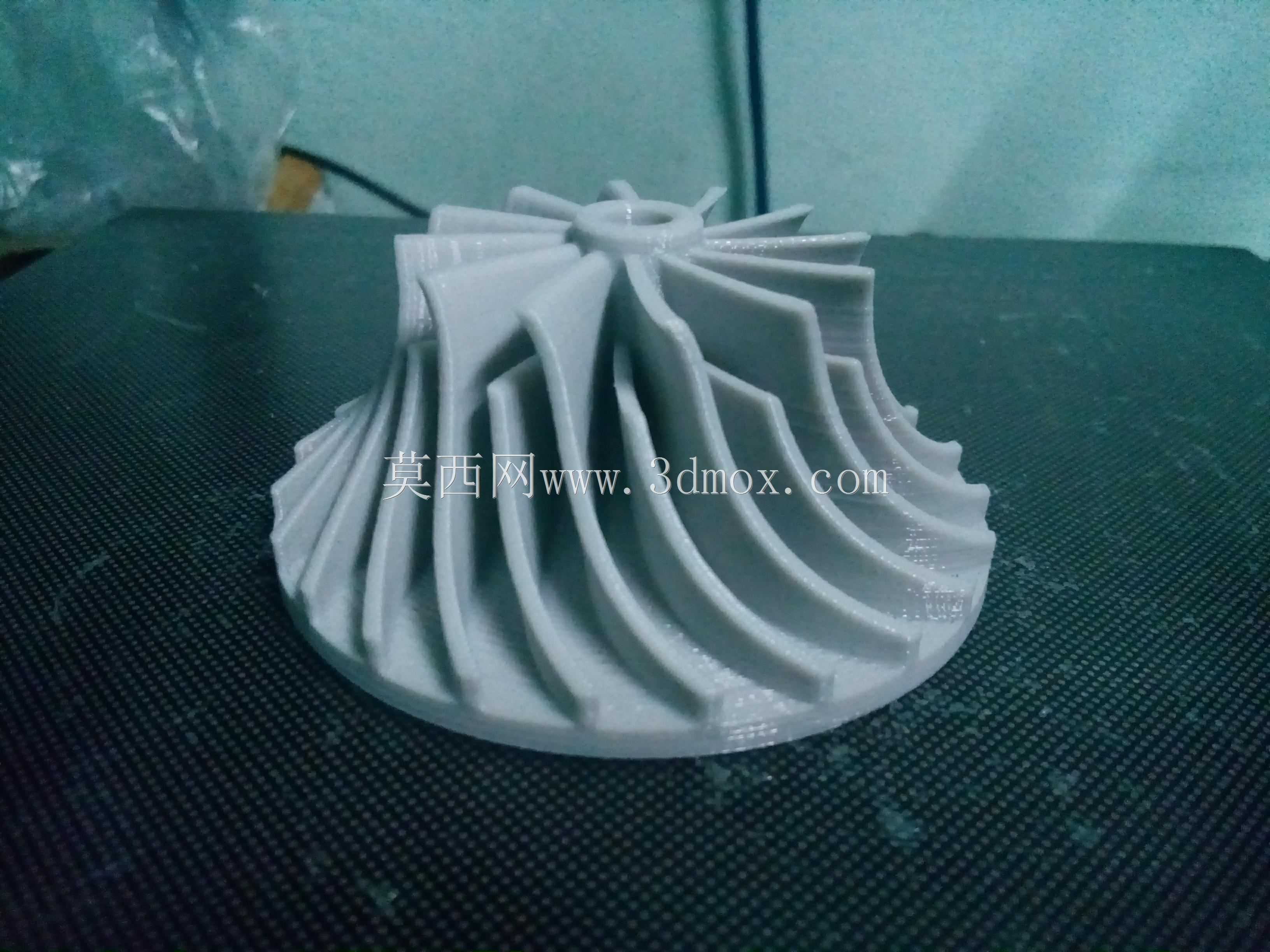

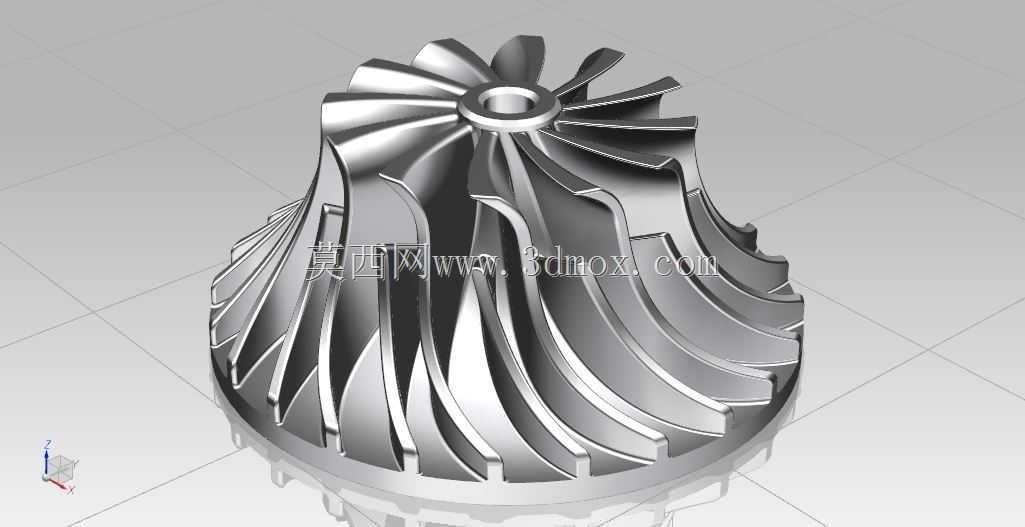

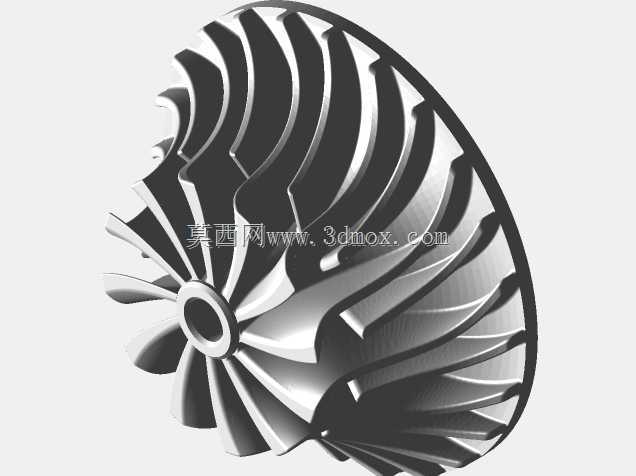

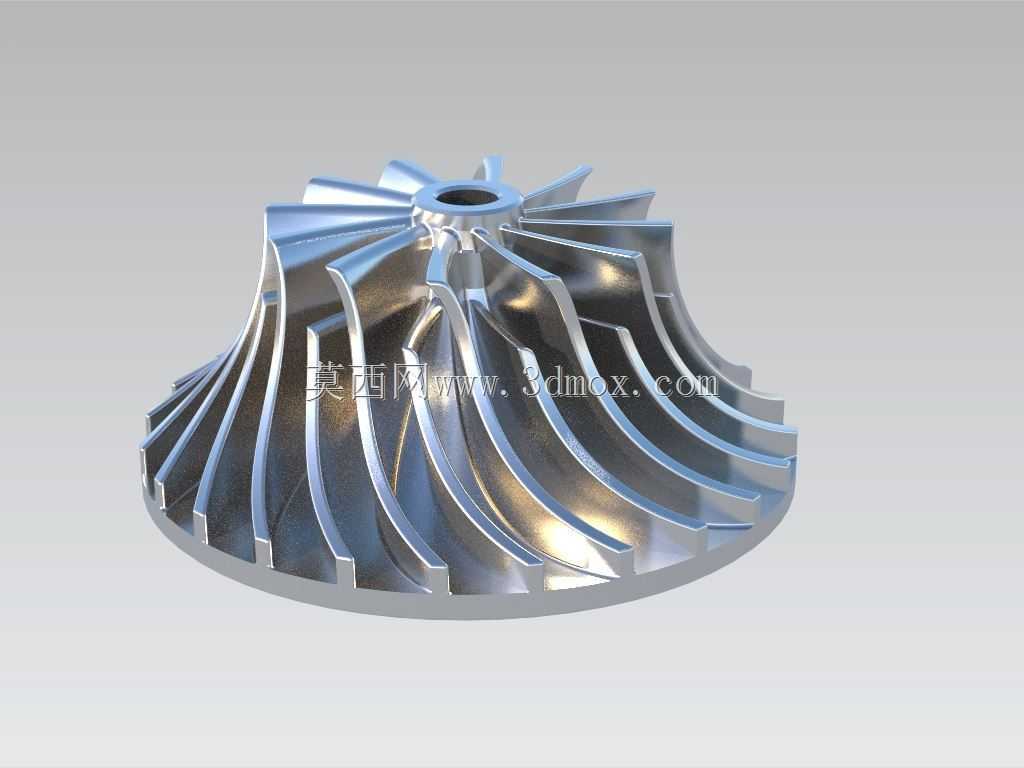

离心式流体传动用曲面叶片叶轮结构

该叶轮为离心式流体传动核心部件，主要应用于中小型涡轮增压器、工业离心风机、微型燃气轮机以及高压水泵等设备的动力端，承担着将输入轴的旋转机械能转化为流体压力能与动能的核心作用，是流体输送、动力增压场景中决定设备运行效率的关键结构。在实际设备运行过程中，叶轮随主轴高速旋转，通过叶片的曲面构型对进入流道的空气、水、工艺气体等介质施加离心作用力，使介质在沿叶片流道向外缘流动的过程中逐步提升压力与流速，最终以高压高速状态排出叶轮腔体，为后续管路或动力输出端提供稳定的流体动力。从功能特性来看，该叶轮采用长短叶片间隔排布的构型，能够在有限的轮盘尺寸内最大化拓展流道有效容积，同时有效降低高速旋转时叶片入口处的气流阻塞效应，减少介质流动过程中的涡流损耗，相比等长叶片设计可提升8%到12%的传动效率，同时降低运行过程中的气动噪声。设计过程中优先考虑了高速旋转工况下的结构强度与动平衡表现，轮盘中心设置标准孔径的安装轴孔，可直接与对应直径的动力输出轴配合，轴孔周边做加厚处理以分散旋转时的扭矩载荷，所有叶片与轮盘的连接位置均采用大圆角过渡，避免应力集中导致的高速运转下结构开裂，叶片型线采用三元流动理论优化的变曲率曲面，从入口端到出口端的扭曲角度经过多轮流体仿真迭代，确保介质在流道内流动时无明显的流速突变，降低能量损耗。外形尺寸方面，该叶轮整体为类圆锥台构型，底部轮盘外缘直径适配常规150mm级别的增压腔体安装边界，整体高度适配腔体内部轴向安装空间，安装时仅需将中心轴孔与主轴配合定位，通过轴端锁紧螺母即可完成固定，轮盘外缘与腔体内壁预留均匀的间隙，既避免旋转过程中出现刮蹭，又能减少介质从间隙处的回流损失，整体结构可适配最高每分钟数万转的高速运行工况，能够满足民用增压设备、工业流体输送设备的长期稳定运行需求。
