工业产线用全自动工件加工设备结构设计

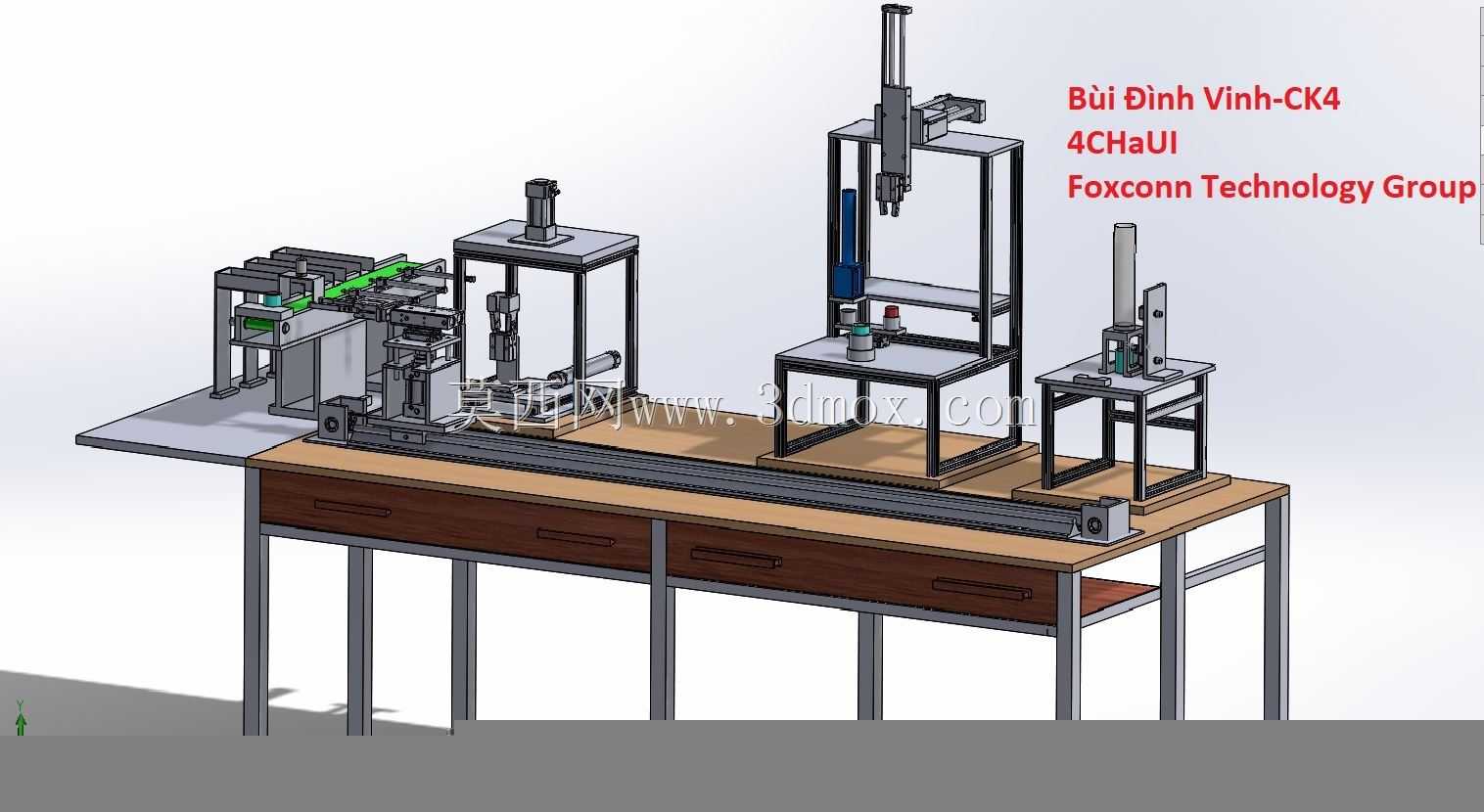

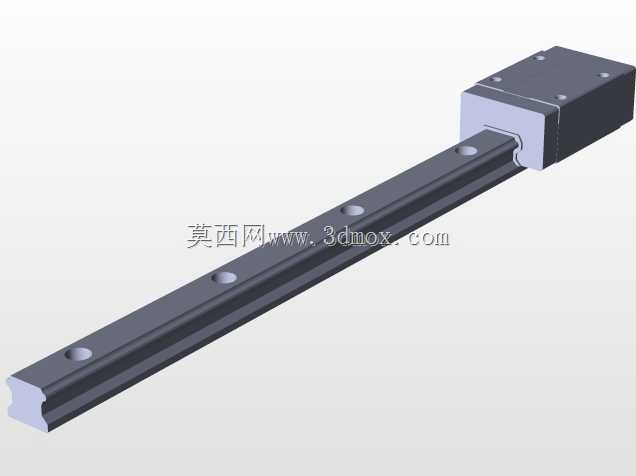

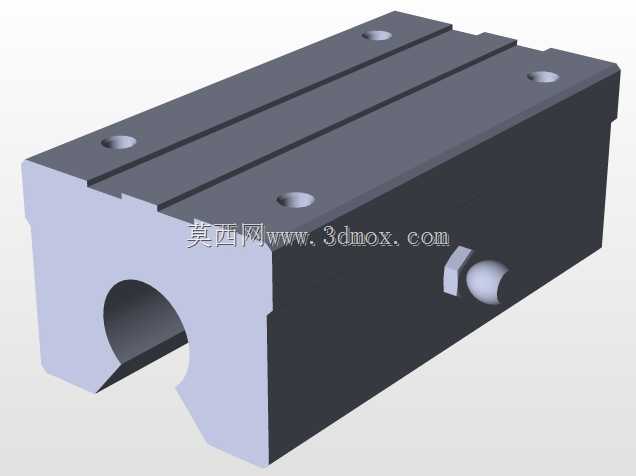

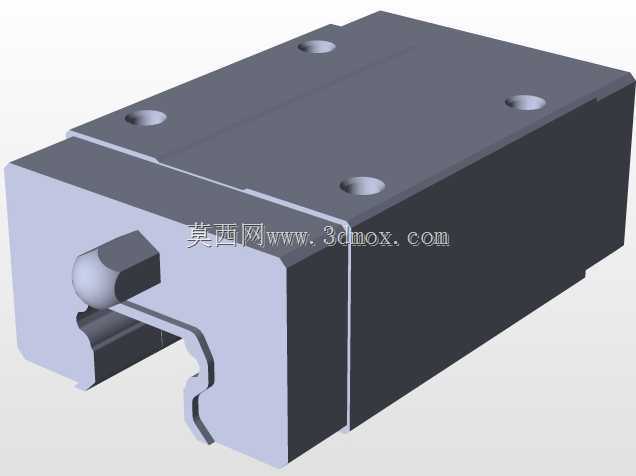

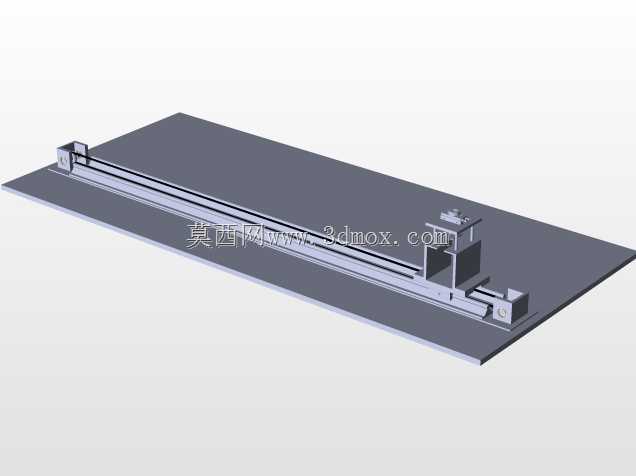

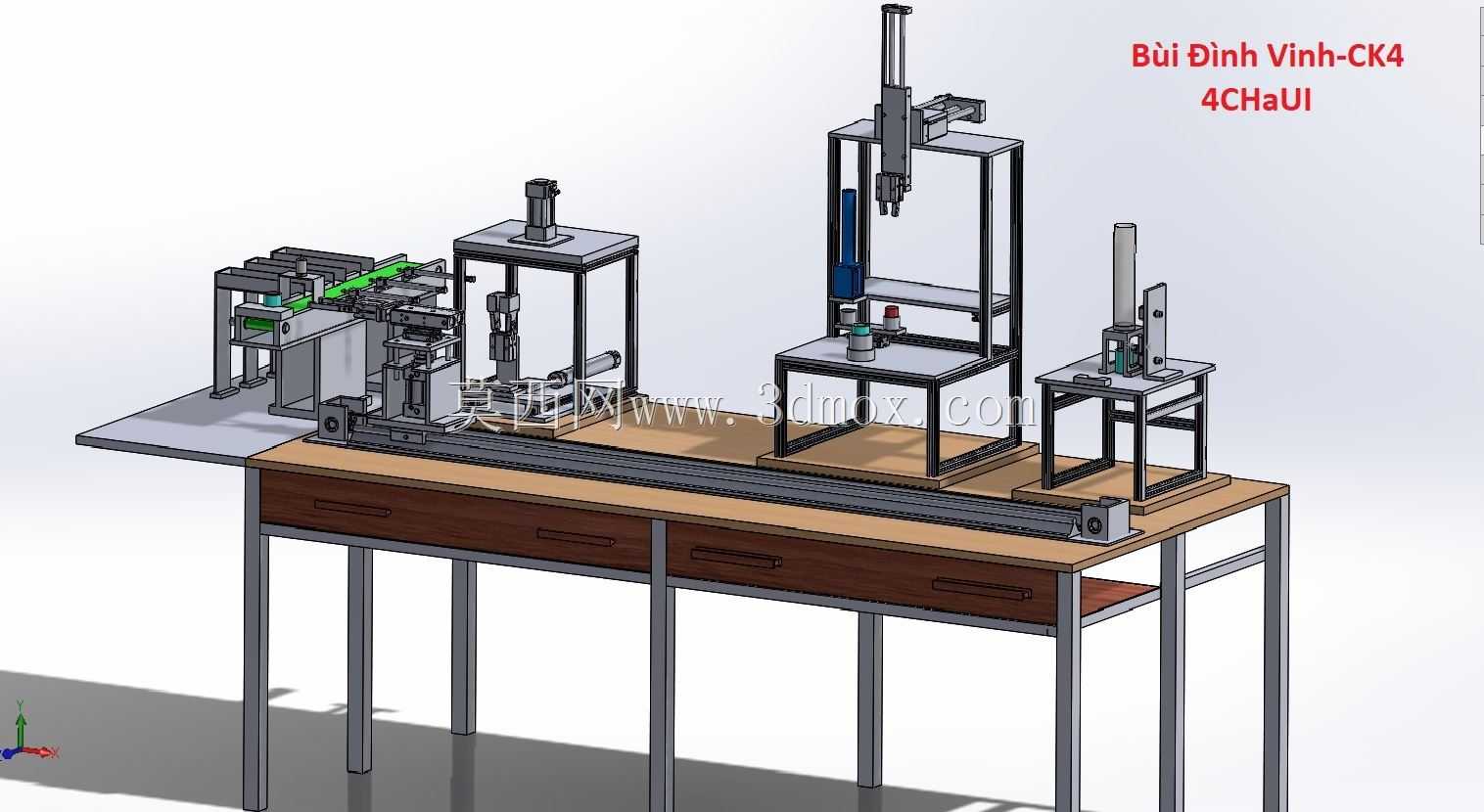

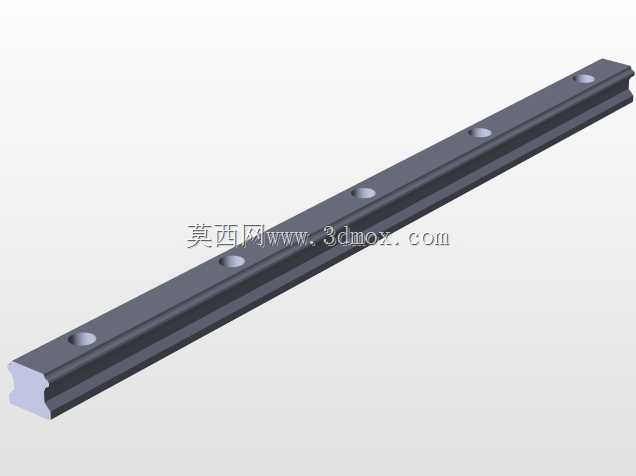

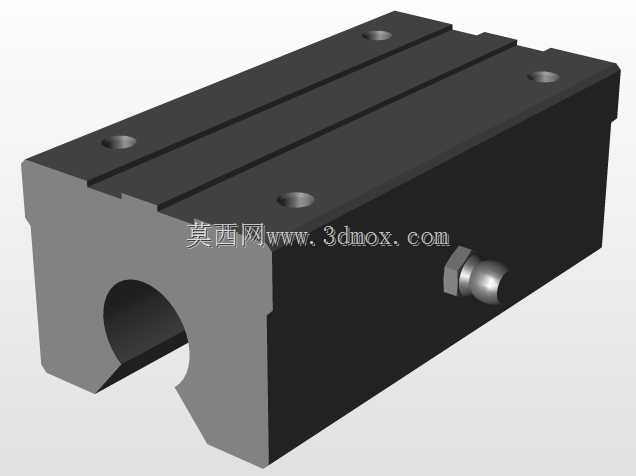

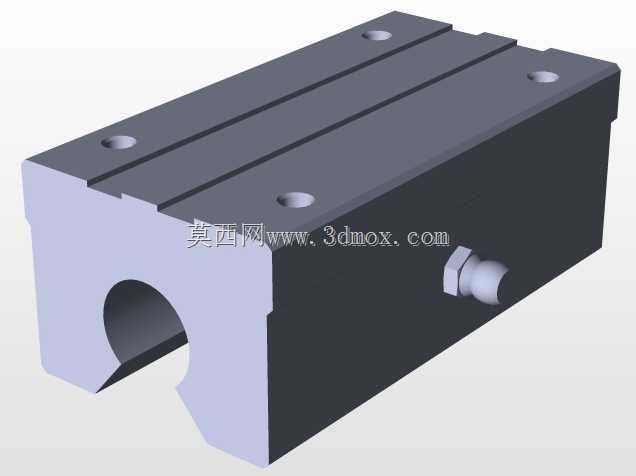

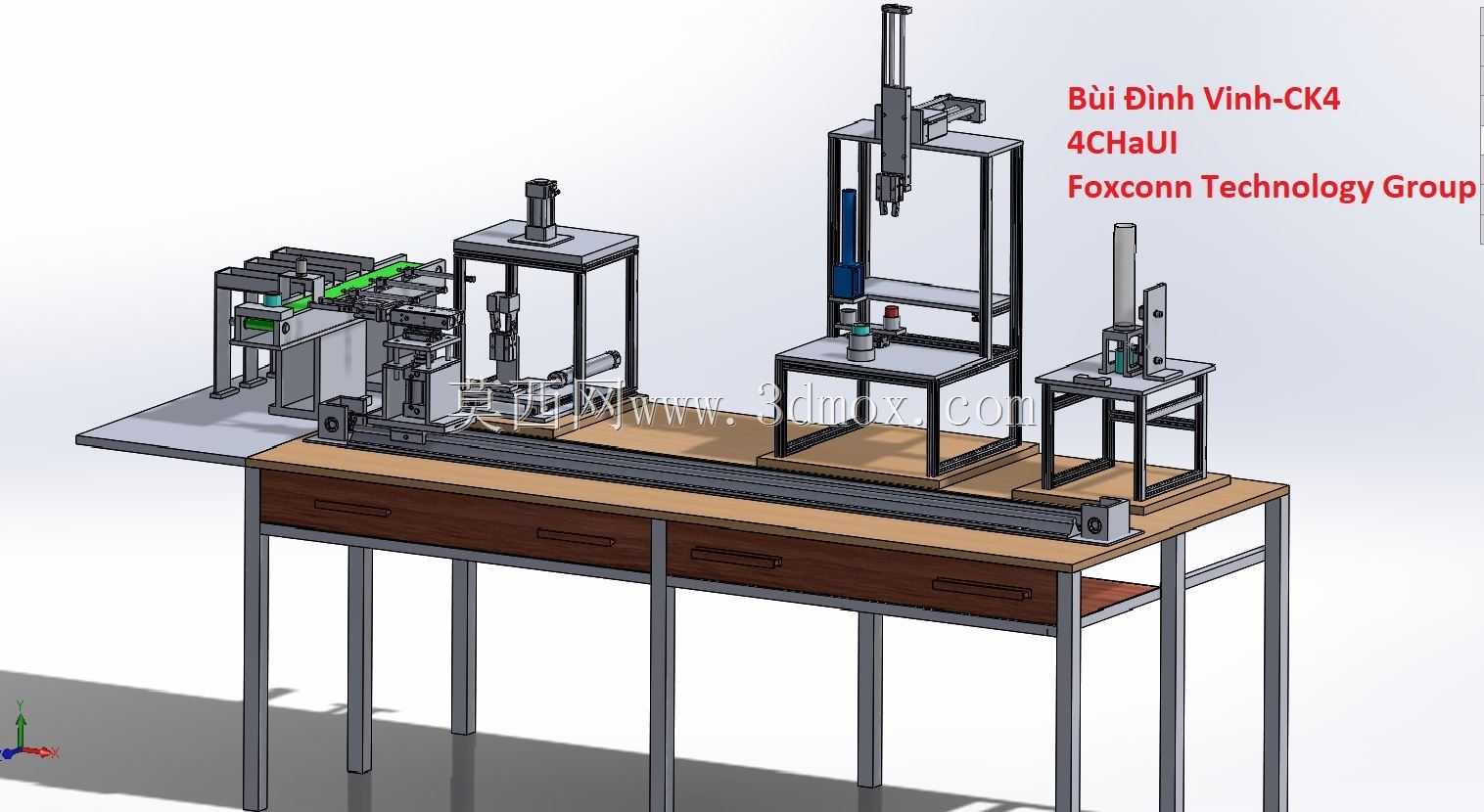

这款自动加工设备主要面向中小批量精密零部件的量产加工场景，可适配3C电子、小型五金、汽配小件等多行业的机加工工序，能够替代人工完成上下料、定位装夹、多工序连续加工的全流程作业，大幅降低产线人工干预频次，尤其适合多品种小批量的柔性生产需求，在离散制造车间的自动化升级改造场景中具备较高的适配性。设备整体采用模块化的设计思路，将上料工位、加工执行单元、定位夹具模块、下料输送单元进行集成式布局，各功能模块之间预留了标准安装接口，可根据实际加工工序需求灵活更换加工头组件，无论是铣削、钻孔还是轻量攻丝作业都能快速适配，无需对整体机架结构进行大规模改动。从功能特性来看，设备搭载的定位夹具采用自适应装夹结构，可兼容一定尺寸范围内的异形工件，装夹过程中自动对工件位置进行纠偏，保证加工基准的一致性，有效降低装夹定位带来的加工误差；加工执行单元采用线性导轨导向，传动过程平稳，重复定位精度可满足多数精密小件的加工公差要求，同时设备设置了多重安全防护结构，运动区域的防护挡板可避免加工碎屑飞溅，异常状态下的急停触发响应速度快，能够充分保障车间作业安全。在外形尺寸与安装边界设计上，设备整体采用紧凑型立式布局，占地面积仅需两平方米左右，对车间场地的适配性较强，无需专门改造地基即可直接部署在现有产线的空余工位，设备底部设置了可调式支撑脚，可根据地面平整度快速调平，外接的气路、电路接口统一布置在设备侧方的集成面板上，现场安装接线效率高，同时设备的维护开口均设置在易操作的正面与侧面位置，日常的易损件更换、导轨润滑保养等作业无需拆解主体结构，后期运维成本较低。设计过程中充分考虑了不同行业用户的通用需求，整体结构没有冗余的复杂构件，核心传动部件均选用行业通用标准件，备件采购替换便捷，同时设备的控制逻辑预留了与车间MES系统对接的通讯端口，可直接接入数字化工厂的生产管理体系，实现加工数据的实时上传与生产任务的远程下发，适配当下智能制造的升级趋势。
