桌面级小型三轴数控加工设备结构设计

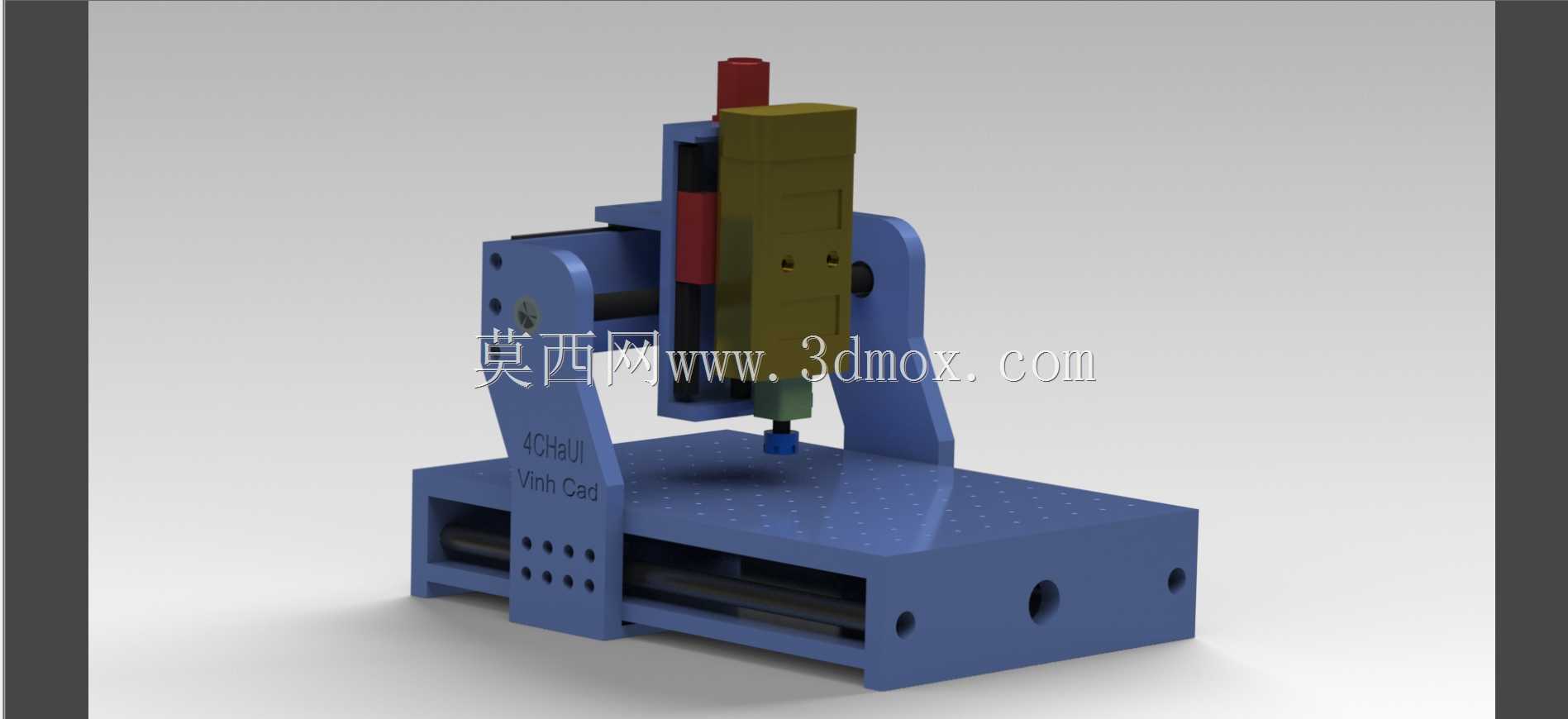

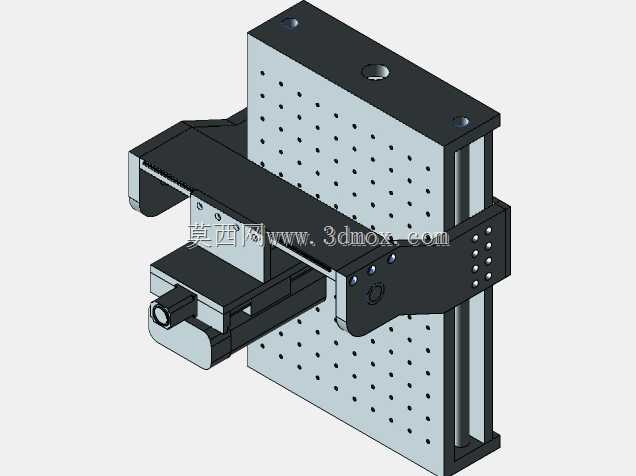

这款小型立式加工结构，主要面向实验室小试样加工、个人DIY精密制作、教学实训场景设计，可覆盖软金属、工程塑料、薄型复合材料的铣削、钻孔、轻量雕刻作业，弥补了大型工业机床占地空间大、开机成本高，无法适配小批量零散加工需求的短板。从结构布局来看，整体采用固定龙门式底座搭配移动工作台的设计思路，底座为整体式箱型铸铁结构预留了安装沉孔与走线槽，侧壁开设的减重孔同时兼顾了排屑与吊装需求，工作台面密布标准螺纹孔可适配通用夹具安装，无需额外制作过渡连接板即可装夹小型工件。Z轴滑台搭载在两侧对称布置的立式支撑臂上，支撑臂与底座采用定位销加螺栓的刚性连接方式，避免单侧支撑带来的切削颤振问题，Z轴滑台内部集成了主轴进给传动副，可根据加工需求更换不同功率的高速主轴，适配不同材质的切削线速度要求。X轴传动组件内嵌在底座空腔内，通过丝杠带动工作台做横向进给，Y轴传动集成在Z轴滑座上实现纵向进给，三轴均采用线性导轨做导向支撑，保证进给过程中的运动直线度与重复定位精度，传动端预留了伺服电机安装位，可根据预算与精度需求选配步进或伺服驱动系统。安装边界方面，整机占地尺寸不超过常规办公桌的单工位区域，底部预留的四个可调支脚可直接放置在平整工作台面上，无需做专门的设备基础浇筑，外接气源与电源接口统一布置在底座后侧，方便现场管线排布。设计过程中优先考虑了日常维护的便捷性，各轴的导轨防护采用可拆卸式伸缩挡板，日常清理切屑、加注润滑脂时无需拆解主体结构，主轴夹头采用标准ER系列规格，可快速更换不同直径的加工刀具，设备后侧预留的拓展安装位可加装冷却喷嘴、对刀仪等辅助配件，满足不同加工场景的功能拓展需求。整体结构做了充分的刚性校核，在常规小切削量加工工况下，各支撑部件的形变量控制在微米级，可满足小型精密零件的加工精度要求，同时整机重量控制在单人可借助简易工具搬运的范围内，方便在不同作业场景间转移使用。
