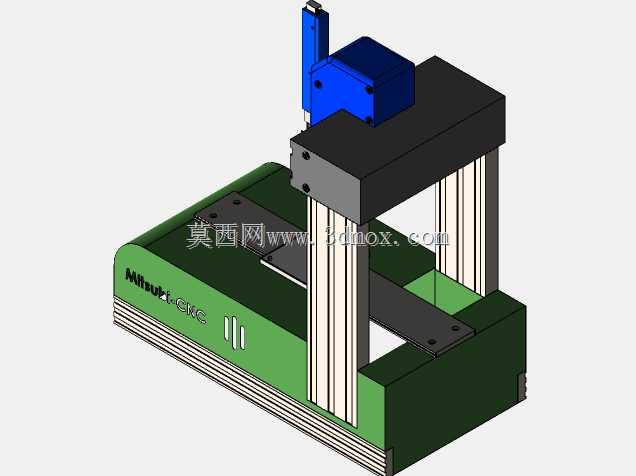

桌面级小型龙门式数控加工设备结构

这款小型龙门结构的数控加工设备，主要面向个人加工工坊、院校教学实训、小型精密零件打样场景设计，可放置在常规工作台面使用，无需额外浇筑设备基础，对安装场地的承重、空间要求极低，适配小批量非标零件、创意加工件、教学演示件的铣削加工需求，能够完成软金属、工程塑料、硬质木材等常见材料的平面铣削、钻孔、轮廓铣削等常规机加工工序。从结构布局来看，设备采用固定龙门式架构，床身作为整体承载基座，Y轴传动组件集成在床身内部，带动工作台沿前后方向进给，两侧立式立柱作为X轴传动的支撑载体，横梁跨接在两根立柱顶端，X轴滑座沿横梁左右移动，Z轴主轴单元挂载在X轴滑座上，实现上下方向的进给运动，这种布局的优势在于整体结构刚性对称，运动部件的负载变化对加工精度的影响更小，相比悬臂式小型数控设备，加工过程中的振动抑制表现更优。设计过程中优先控制了整机的外轮廓尺寸，横向宽度控制在可适配常规桌面摆放的范围，纵向深度预留了工作台全行程移动的安全余量，Z轴的行程范围覆盖了小型零件加工的常见装夹高度需求，工作台面预留了标准T型槽结构，可适配通用平口钳、简易夹具的安装，无需定制专属装夹配件，降低了用户的使用配套成本。传动部分采用了适配小型设备的精密传动组件，各轴的导轨安装面在设计时预留了刮研余量基准，可在装配阶段通过配刮保证导轨的平行度与直线度，主轴单元采用高速电主轴配置，可适配不同直径的铣刀、钻头装夹，满足不同工序的加工转速需求。床身底部预留了可调脚杯的安装位置，可在安装时调整整机水平，抵消放置台面的平面度误差，设备外侧的防护壳体采用分体式设计，既可以阻挡加工过程中的切屑飞溅，也方便后期维护时快速拆卸，露出内部传动组件进行保养调试。整体结构没有冗余的设计部分，所有零部件的尺寸都围绕桌面级使用场景做了优化，既保证了基础的加工刚性，也控制了整机的重量，方便用户搬运挪动，适合空间有限的加工场景使用。
