高精度微米级线圈自动绕制设备

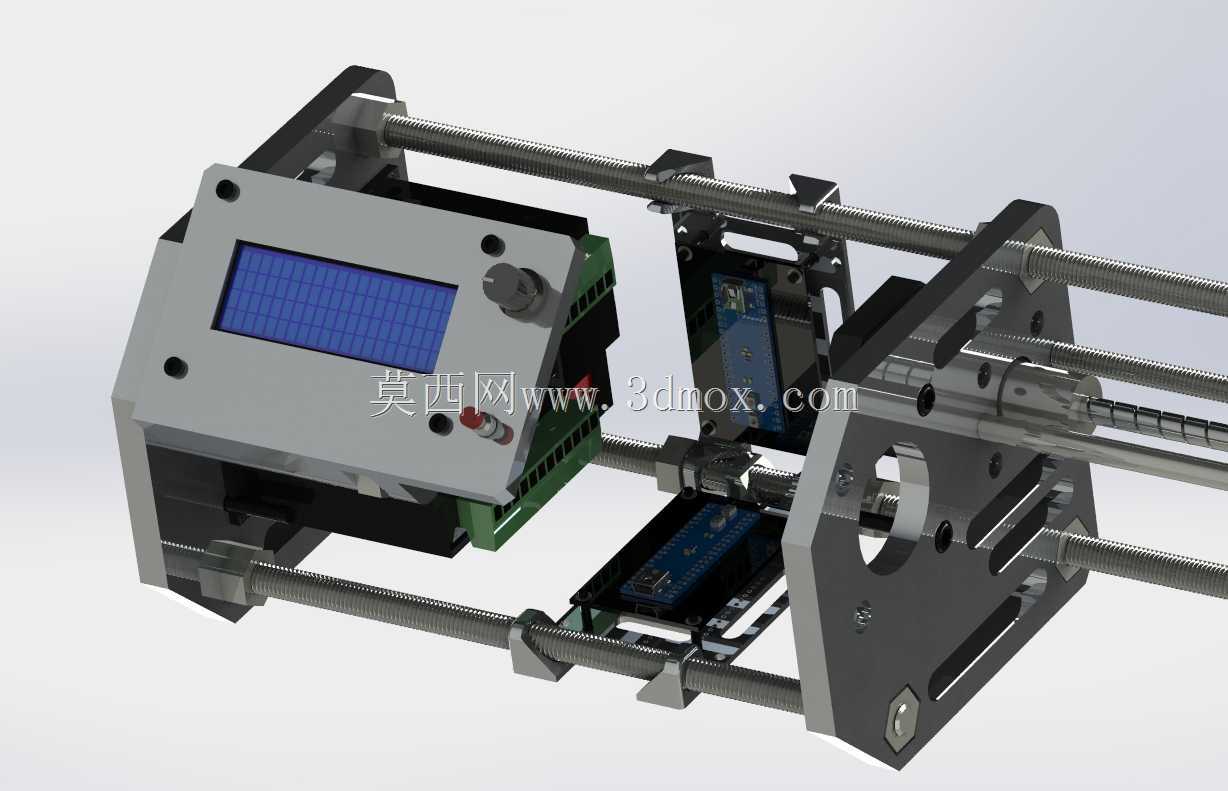

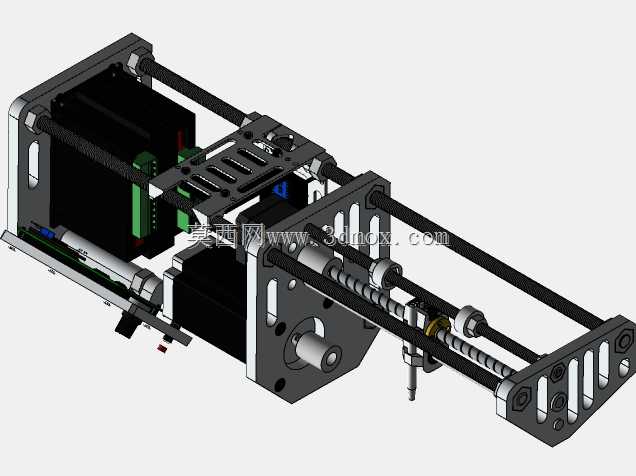

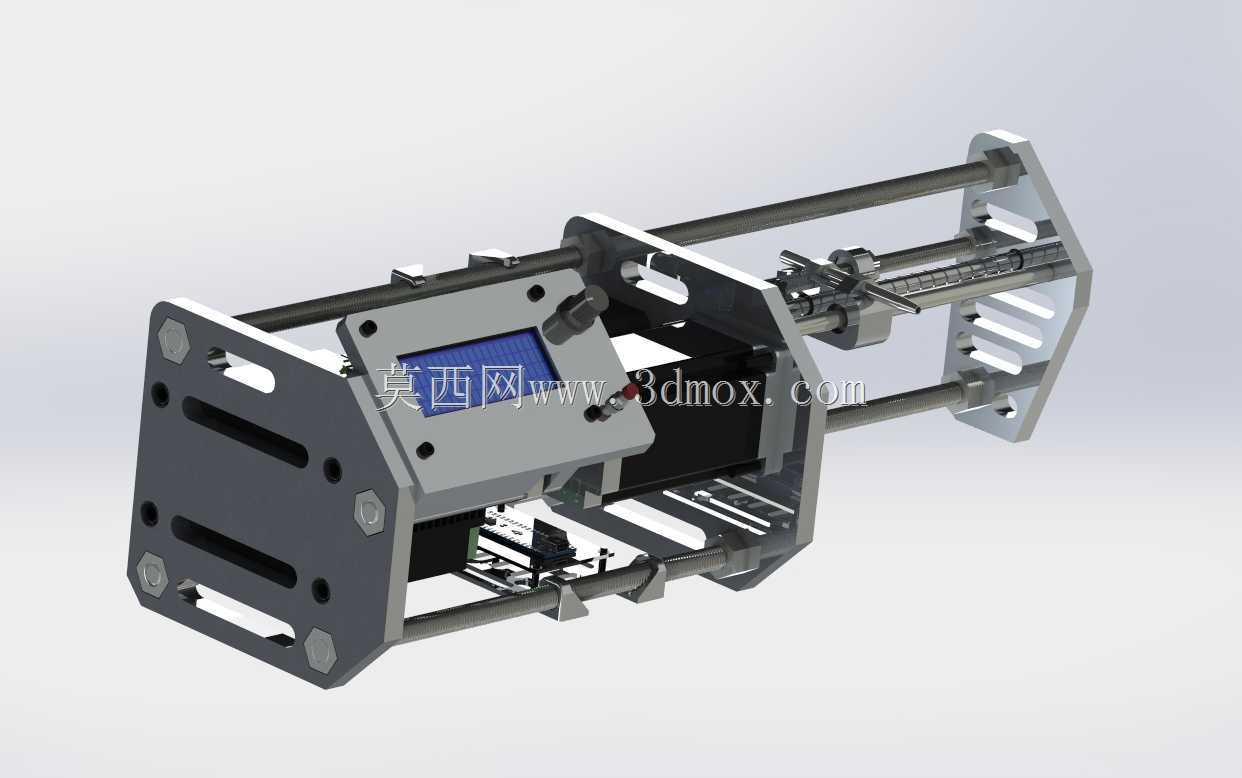

这款精密绕线设备主要面向电子元器件生产、小型变压器及电感线圈加工场景，可适配小批量多品类的线圈绕制作业，同时也能满足电子爱好者、创客群体的定制化线圈加工需求，既可以在小型加工车间作为生产工位的核心加工设备使用，也能在实验室、创客空间作为定制化研发的配套加工装置，覆盖从0.01mm级细漆包线到常规线径的多种绕线需求。设备采用背对背全自动绕线架构，搭载全精度速度与步进协同控制逻辑，绕制精度可达99.9%，能够适配不同规格的变压器、电感线圈的绕制参数要求，可实现排线均匀、匝数精准的线圈加工效果，避免人工绕制带来的排线错乱、匝数偏差、张力不均等问题，有效提升线圈成品的电气参数一致性。设备整体采用模块化设计思路，将主控单元、驱动单元、排线执行单元、绕线主轴单元沿长轴方向集成布置，前端设置人机交互显示屏，可直接设置绕线匝数、排线间距、主轴转速等核心参数，操作逻辑直观，无需复杂编程即可快速切换不同线圈的加工参数。设备的驱动单元与主控单元采用统一共地设计，在信号输入端配置对应阻值的去耦电阻，有效降低信号干扰，保障步进控制的精准度，排线机构采用精密丝杆传动，配合导向滑块实现精准的轴向位移，与主轴转速形成闭环匹配，保证每一圈线的排布位置精准可控。整体设备外形为长条形卧式结构，安装边界清晰，可直接放置于常规工作台面使用，无需额外定制大型安装基座，设备两侧预留安装固定孔位，可根据使用需求选择台式放置或者固定于专用机架上，整体结构紧凑，占用空间小，适配小型化生产场景的空间布局要求。设备的各功能单元采用分层布置，主控与驱动模块布置于前端壳体内部，执行机构沿中部导轨延伸，尾部设置主轴装夹位，可快速更换不同规格的绕线骨架，适配不同尺寸的线圈加工需求，整体结构兼顾了加工精度、操作便捷性与场景适配性，能够满足不同场景下的精密线圈绕制需求。
