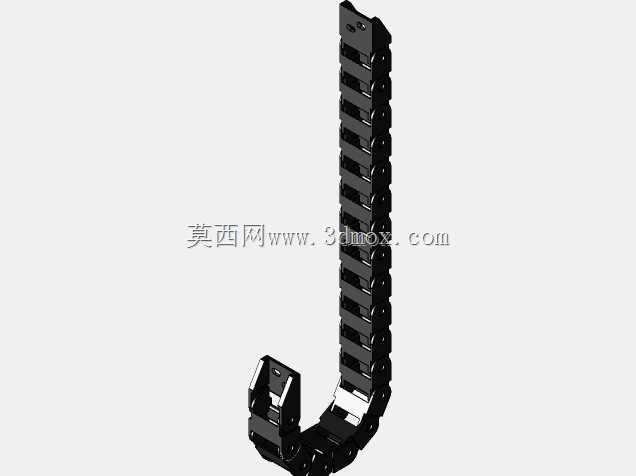

小型工程塑料电缆防护拖链结构

这款小型塑料电缆拖链是面向紧凑型自动化设备、桌面数控加工设备、小型办公打印设备等空间受限场景设计的线缆防护导向部件，核心作用是在设备做往复直线或小半径回转运动时，对内置的动力电缆、信号控制线、气动软管等柔性管线进行规整收纳与动态防护，避免管线在反复拖拽、弯折过程中出现外皮磨损、线芯断裂、管路弯折堵气等故障，大幅延长柔性管线的使用寿命，降低设备运维过程中的管线更换频次。

从实际应用场景来看，该款拖链10x20mm的内截面尺寸刚好适配小功率伺服电机动力线、编码器信号线、小型气动气管等小直径管线的排布需求，既可以用在桌面级CNC雕刻机的X/Y轴走线防护，也能适配小型3D打印机的运动轴走线，还可用于小型自动化检测设备、桌面点胶设备的往复运动端走线，在狭小安装空间内完成管线的动态导向。

产品功能特性上，采用工程塑料一体式链节拼接结构，每节链节都可做小角度相对转动，整体弯曲半径经过精准测算，既保证拖链可以顺畅完成弯曲回转动作，又能将内置管线的弯曲半径控制在安全阈值以上，避免管线因弯折半径过小出现疲劳损坏；链节拼接处采用卡扣式快装结构，无需额外辅助工具即可完成链节的增减与拆装，后期维护更换内置管线时无需整体拆卸拖链，大幅提升运维效率；拖链两端配有专用安装固定接头，可直接通过螺丝锁紧在设备的运动端与固定端，安装对位便捷，固定后不会出现拖链窜动偏移的问题。

设计思路上，优先考虑紧凑型设备的安装空间限制，将拖链的整体外轮廓尺寸做了优化，在保证内截面足够容纳目标管线的前提下，尽可能压缩拖链的整体宽度与高度，减少对设备内部安装空间的占用；链节表面做了耐磨顺滑处理，相邻链节转动时的摩擦阻力极低，拖链随设备运动时不会产生额外的运行阻力，也不会出现卡顿、异响等问题；拖链整体采用抗拉伸、抗弯折的改性工程塑料材质，可承受数万次往复弯折而不出现链节断裂、变形的问题，适配设备长期连续运行的使用需求。

外形尺寸与安装边界方面，该拖链内高10mm、内宽20mm，可容纳直径不超过8mm的管线多根并排布设，整体弯曲半径适配小型设备的短行程运动需求，安装时仅需在设备固定端与运动端预留对应接头的安装孔位，拖链运动过程中所需的回转空间经过精准核算，不会与设备内部的其他结构件产生干涉，适配各类紧凑型设备的内部走线布局要求。
