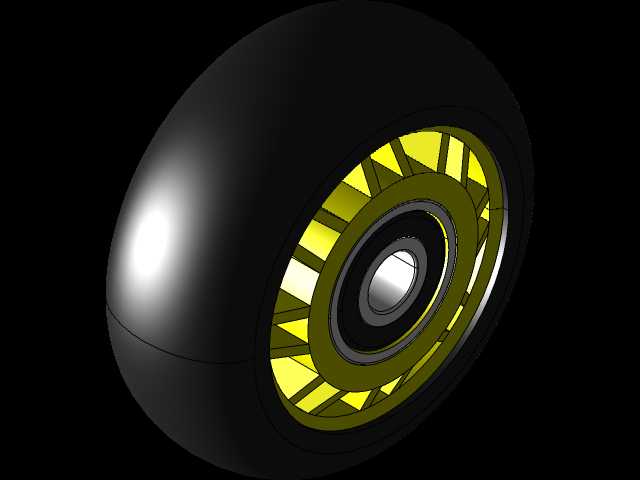

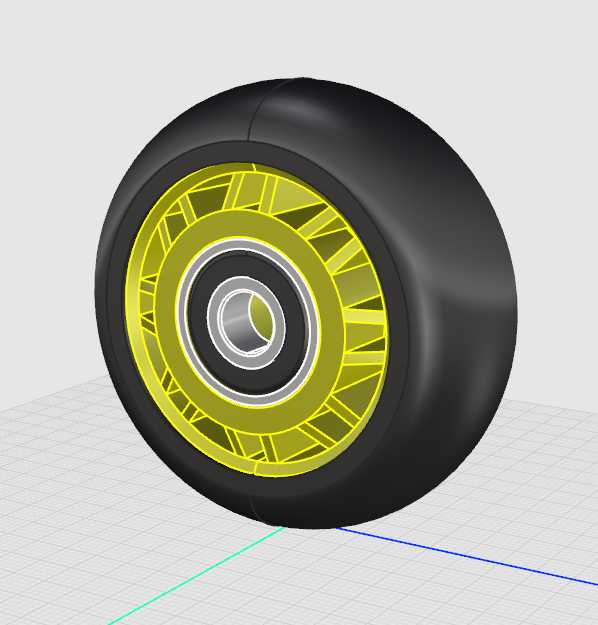

直径60mm带轴承包胶输送滚轮结构

这款直径60mm的滚轮，在轻工输送线、仓储移载设备、小型工装滑动机构中应用十分广泛，日常接触到的电商分拣线侧边导向、工位器具底部移动支撑、自动化设备上的物料托载移位，都能见到同规格滚轮的身影。从结构设计来看，滚轮外层采用圆弧面包胶结构，接触物料或者轨道时不会产生硬磕碰，滚动过程中能有效降低运行噪音，同时增大接触摩擦力，避免出现打滑空转的情况，包胶层的弧度设计也能让滚轮在轻微偏载的工况下保持顺畅滚动，不会出现卡滞。滚轮内部集成了标准深沟球轴承，轴承内圈可直接穿装固定销轴，不需要额外加装轴套或者轴承座，大幅简化了安装端的结构设计，减少装配环节的零件数量。轮体内部的支撑筋采用放射状排布，在保证整体结构强度的前提下，尽可能降低了滚轮自身重量，减少转动惯量，启动和停转时的响应更灵敏，不会因为自身惯性过大带偏物料位置。从安装边界来看，滚轮外径为60mm，轴承内孔适配常规的小直径固定轴，安装时只需要保证两侧支架的同轴度，预留出滚轮的轴向窜动间隙即可，不需要额外做复杂的定位结构，适配大部分轻型输送设备的安装空间。在实际选型使用中，这款滚轮适合承载10kg以内的轻型载荷，运行线速度不超过1m/s的工况，不管是作为水平输送的托载轮，还是作为侧边导向的限位轮，都能稳定发挥作用，轮体的包胶材质具备一定的耐磨性能，长期运行不会轻易出现掉屑、开裂的问题，能减少日常维护更换的频次。设计这款滚轮的三维结构时，重点考虑了包胶层与内部塑料轮毂的结合强度，轮毂外圈做了环形卡槽结构，包胶注塑时胶料会填充进卡槽内，避免长期滚动后胶层与轮毂发生脱层分离，内部轴承安装位的尺寸公差按照过渡配合设计，压装轴承后不会出现轴承外圈跟转的问题，保证轴承的转动精度和使用寿命。
