d20规格直线导轨配套支撑固定支架

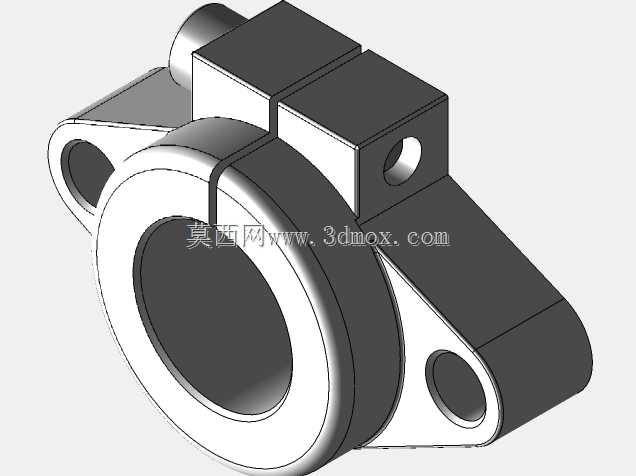

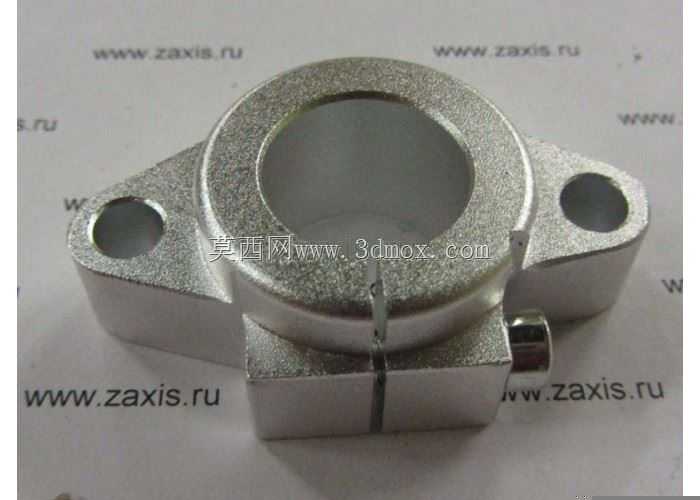

这款d20规格的直线导轨支架，是直线传动系统中不可或缺的配套支撑部件，广泛应用于各类需要精准直线往复运动的工业设备场景中，常见于自动化生产线的物料移送工位、数控加工设备的进给轴导向单元、包装机械的推料执行机构、电子装配设备的点位移动模组等场景，承担着固定导轨端部、保障导轨运行同轴度、分散导轨承载负荷的核心作用。从实际使用功能来看，这款支架采用开口式抱紧结构设计，能够适配直径20mm的圆形直线导轨，通过侧面的锁紧缝隙实现对导轨的无间隙夹持，既可以保证导轨安装后的同轴度精度，避免导轨在长期往复运行中出现偏移、窜动问题，也能在设备维护时快速拆装调整，无需对整套传动系统进行大范围拆解。在设计思路上，这款支架采用一体化的法兰式安装底座，底座上预留了两个对称的安装沉孔，能够通过标准螺栓直接固定在设备的安装基板上，安装面经过精加工处理，平面度公差控制在合理范围内，能够保证支架安装后与导轨轴线的垂直度要求，避免因安装偏差导致导轨运行阻力增大、磨损加剧的问题。支架的主体抱紧部分采用加厚的环形结构，相比普通薄壁支架拥有更高的结构刚性，在承受径向载荷时不易发生形变，能够有效抵消导轨运行过程中产生的径向冲击力，延长导轨与配套滑块的整体使用寿命。从安装边界尺寸来看，这款支架的整体外形紧凑，底座宽度与高度均适配常规小型直线传动模组的安装空间，不会占用过多的设备内部布局空间，抱紧环的内孔直径严格匹配20mm导轨的外径公差，锁紧后能够实现与导轨的完全贴合，不会出现夹持松动的问题。支架的边角处均做了倒角处理，既可以去除加工过程中产生的毛刺锐边，避免安装调试时划伤操作人员，也能减少应力集中现象，提升部件的长期结构稳定性。在实际设备运行过程中，这款支架不仅能够作为导轨的端部固定支撑，也可以根据传动行程的设计需求，在导轨的中间位置加装作为辅助支撑，尤其在长行程导轨应用场景中，加装这类辅助支撑支架能够有效避免导轨因自身重力产生的下挠变形，保证全程的运动精度和平顺性。
