雾水捕集管网支撑固定装置

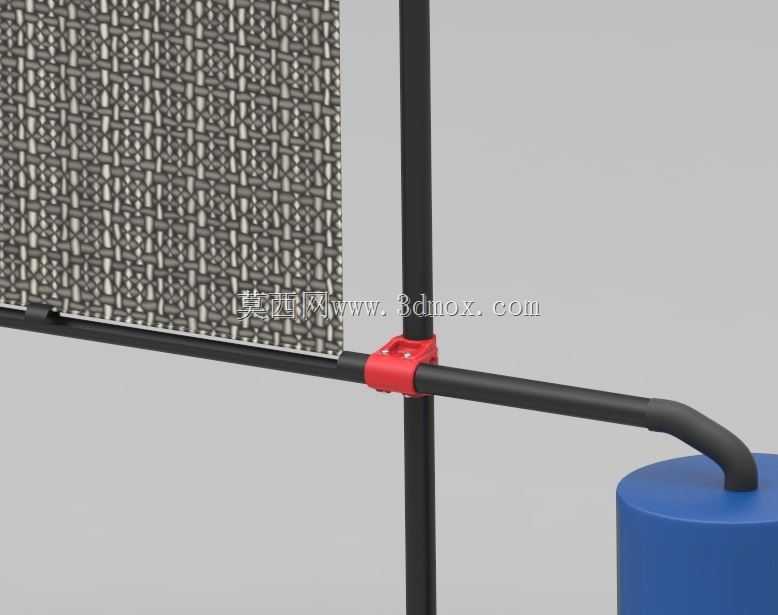

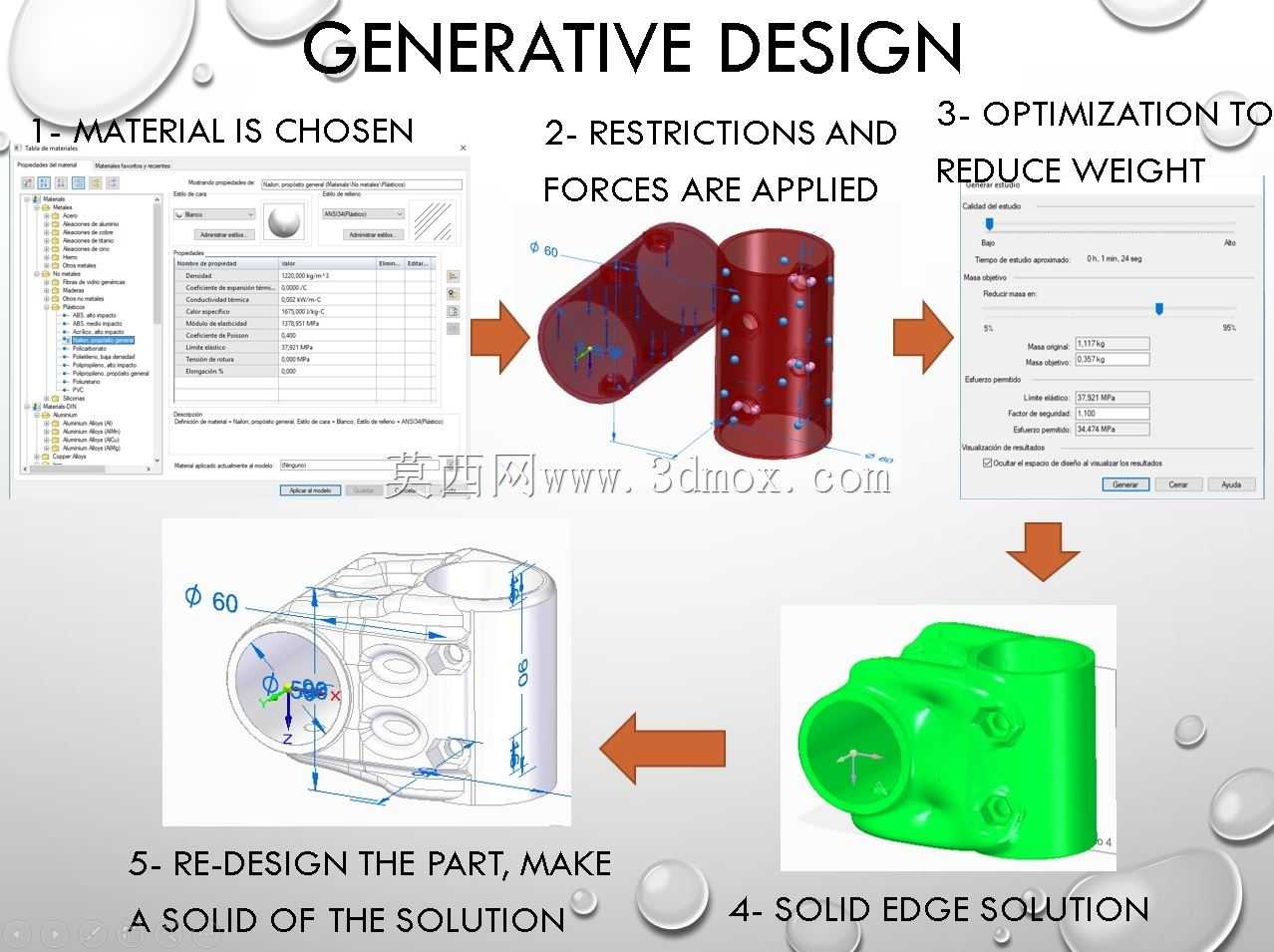

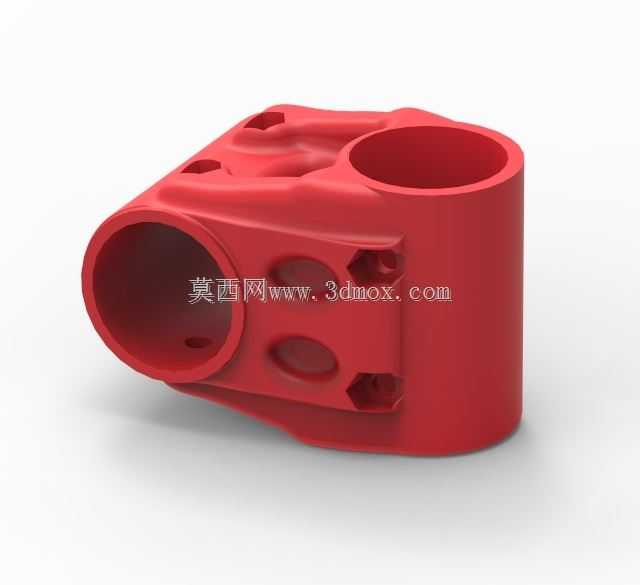

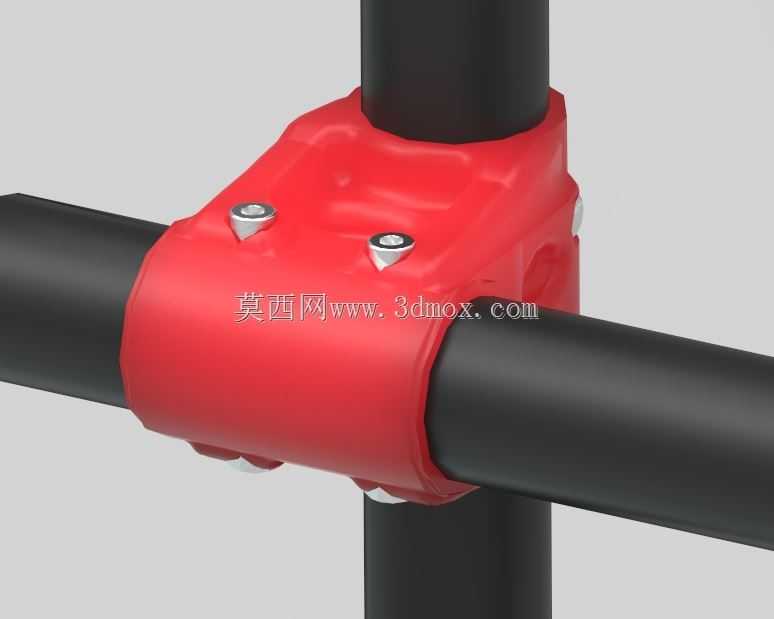

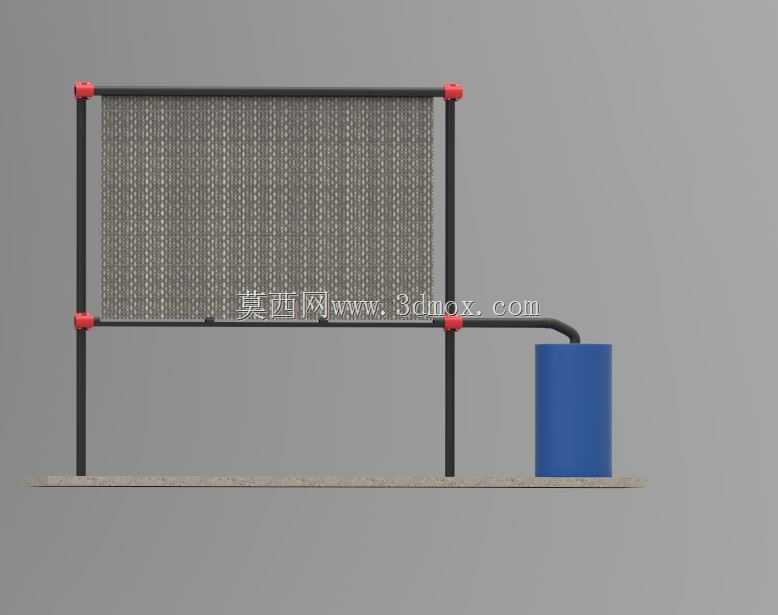

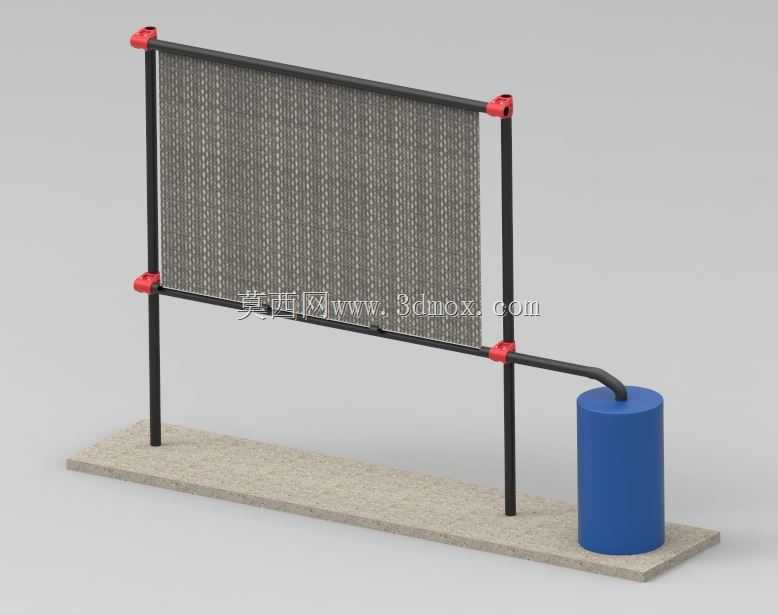

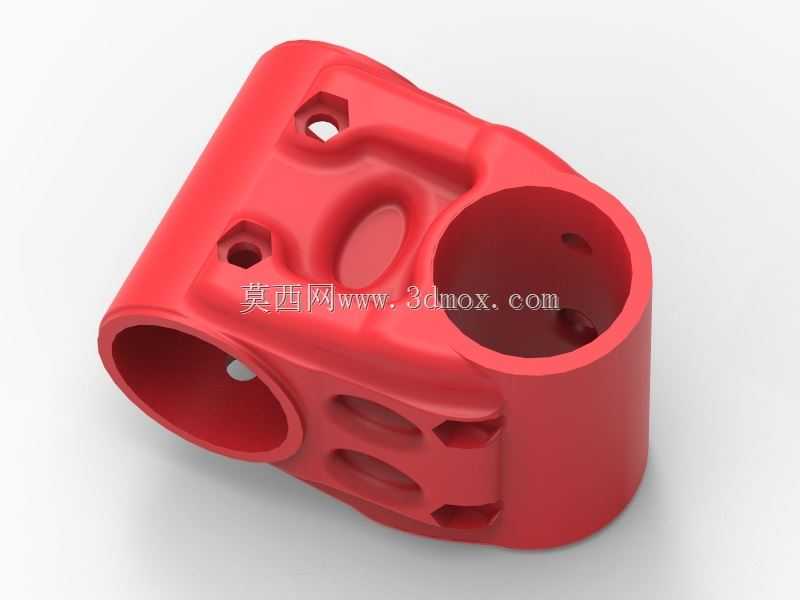

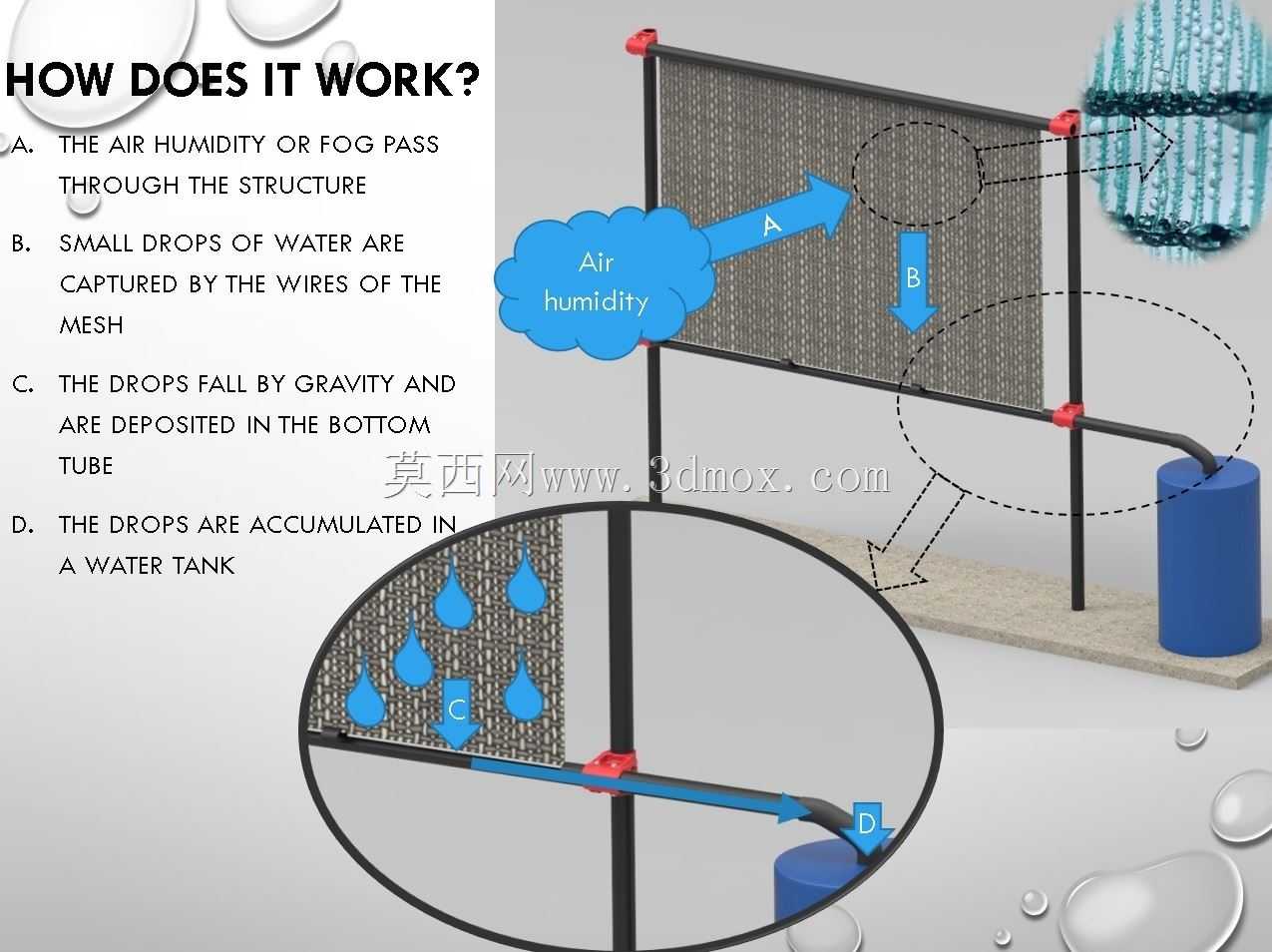

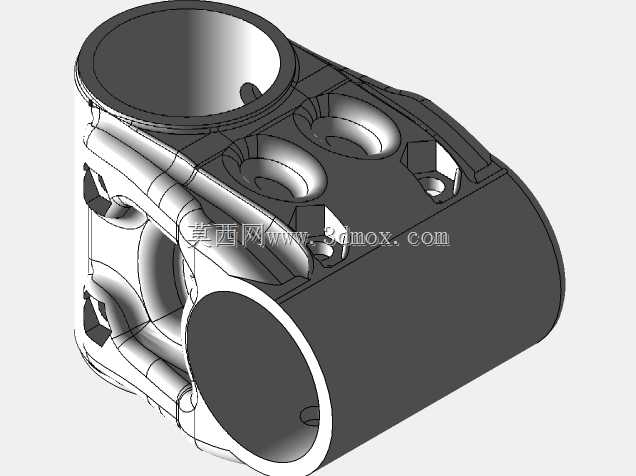

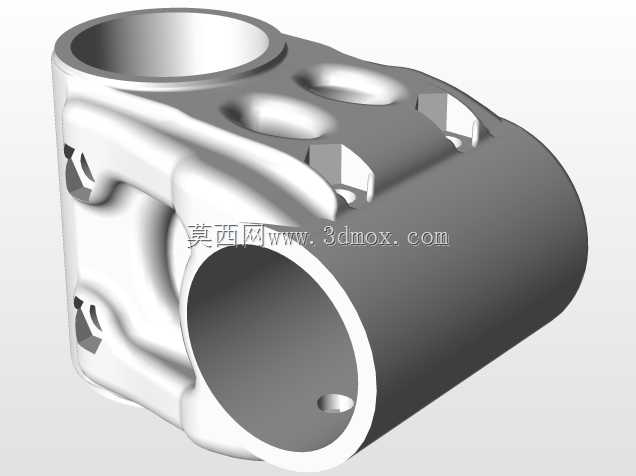

该装置是适配雾水捕集取水系统的专用支撑固定结构，主要应用于干旱少雨、空气湿度具备可利用价值的偏远区域、山地村落，也可在野外临时作业站点、海岛驻防点位作为辅助取水设施的配套结构使用，核心作用是为捕雾网组提供稳定的安装承载基础，保障整个捕水系统长期在户外露天环境下可靠运行。整套支撑结构采用立式双立柱搭配横向承托杆的框架布局，底部设置一体化平板安装基座，可直接通过锚固件固定在硬化地面或压实的素土地面上，无需额外浇筑复杂的混凝土基础，适配不同野外场景的安装条件，安装边界可根据所选捕雾网的幅宽灵活调整横向跨度，常规适配幅宽1.2米至2米的标准捕雾网，竖向支撑高度可根据当地雾层流动高度调整，整体安装后占地宽度不超过2.5米，纵深不超过0.6米，不会占用过多野外场地空间。结构设计上充分考虑户外使用的抗风需求，立柱与横向杆的连接位置采用快装式锁紧固定件，既可以牢牢卡住捕雾网的边缘边框，避免捕雾网在强风下出现滑脱、移位，也能在需要更换捕雾网时快速拆装，无需复杂工具即可完成维护操作。横向承托杆末端设置导水接口，可直接连接导水管路，将捕雾网凝结汇集的水流顺畅导入下方的储水容器中，整个管路走向与支撑结构整合为一体，无需额外布设管路支架，减少了现场安装的工作量。设计过程中采用拓扑优化思路对支撑构件做了轻量化处理，在保证结构强度、抗形变能力满足户外抗风要求的前提下，尽可能削减了非受力区域的材料用量，降低了整体重量，便于在交通不便的偏远区域通过人力搬运完成组装搭建。整套结构所有零部件均采用模块化设计，不同规格的管材都可以适配安装，无论是标准化的工业管材还是当地易得的竹材等替代材料，都可以通过配套的固定锁紧件完成组装，大幅降低了偏远地区的应用成本，组装完成后的支撑结构可承受8级以下的风力载荷，捕雾网张紧后不会出现明显的下垂变形，能够保证网面与流动湿空气的接触面积最大化，提升雾水捕集的效率，汇集的水流可通过封闭管路直接导入储水单元，避免二次蒸发损耗，收集到的水源经过简单过滤即可满足日常饮用、作物浇灌等使用需求。
