内螺纹重型杆端关节轴承结构设计

这款重型杆端关节轴承，是工业传动与铰接系统中应用十分广泛的核心连接件，常被用于工程机械的液压油缸铰接端、自动化设备的连杆传动机构、农用机械的悬挂连接部位、物流设备的举升结构以及轨道交通的转向连接组件中，能够在存在角度偏差的传动场景下，同时承受径向载荷与双向轴向载荷，补偿连接部件之间的角度错位，避免刚性连接带来的应力集中问题，大幅提升整套传动机构的运行稳定性与使用寿命。

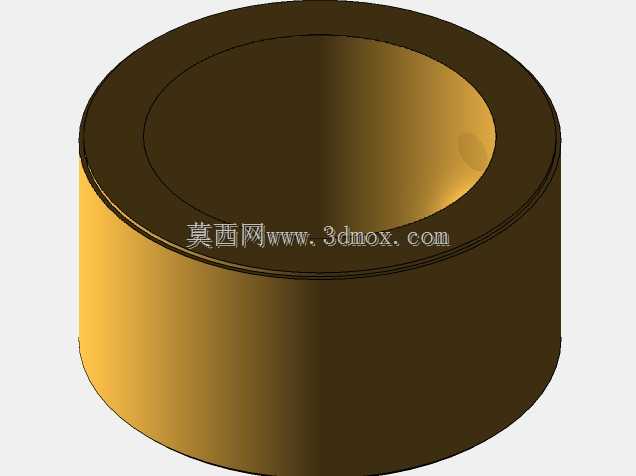

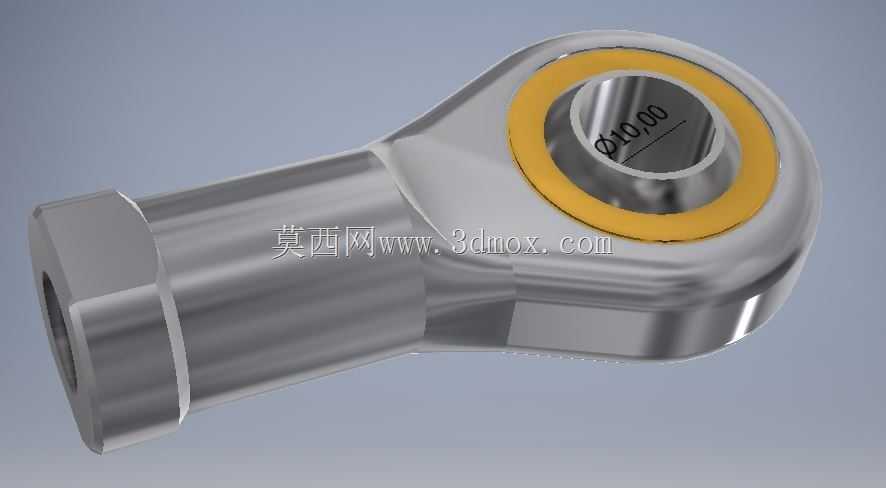

从功能特性来看，该轴承采用杆端带内螺纹的一体式杆身设计，搭配带自润滑衬层的内圈铰接结构，内圈与外圈之间的黄色衬层具备低摩擦、耐磨损的特性，无需频繁加注润滑脂即可长期维持顺畅的铰接转动，即使在多粉尘、轻度腐蚀的户外作业环境下，也能保持可靠的转动性能，不会出现卡滞、异响等问题。杆身采用六角结构设计，安装时可以通过扳手直接夹持施力，无需额外设计夹持位，大幅降低现场安装的操作难度，提升装配效率。

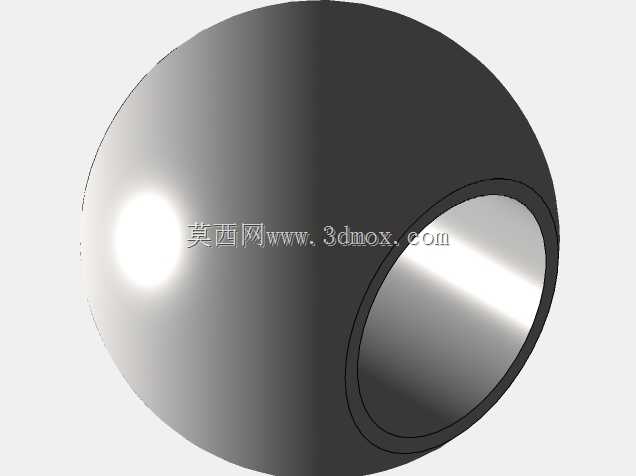

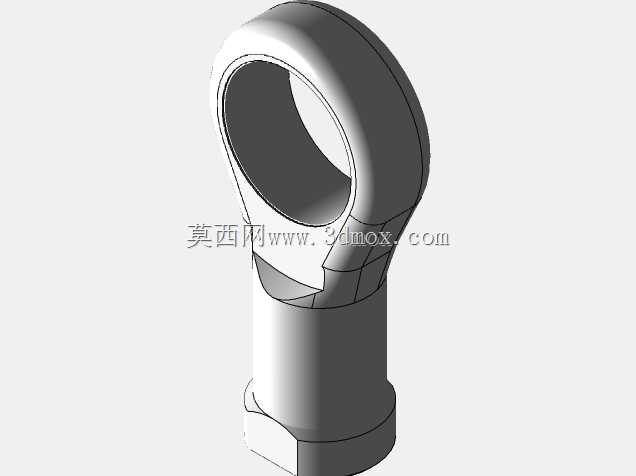

在设计思路上，这款轴承优先考虑了重载场景下的结构强度，杆身与外圈采用一体化锻造加工的结构形式，避免了拼接结构带来的强度薄弱点，能够承受大吨位的冲击载荷与交变载荷；内圈内孔设计为标准圆柱通孔，可直接与配套的销轴进行配合安装，内孔直径为10mm，适配常规规格的连接销轴，通用性较强。内圈与外圈的配合间隙经过精准调校，既保证了转动的灵活性，又不会出现过大的旷量，避免传动过程中产生冲击噪音与精度损失。

从安装边界来看，该轴承的内螺纹端可直接与对应规格的外螺纹拉杆、油缸杆端进行旋合连接，安装时需注意预留足够的摆动空间，保证轴承在最大摆角范围内不会与周边结构件发生干涉；六角杆身的对边尺寸符合标准紧固件的规格参数，可适配常规扳手的操作空间，无需定制专用安装工具。轴承整体的外形过渡处均采用圆角处理，避免应力集中导致的部件断裂，同时表面经过硬化处理，具备良好的抗磕碰、抗腐蚀能力，能够适应复杂的工业作业环境。在整套连杆传动系统中，该部件承担着力传递与角度补偿的核心作用，其结构可靠性直接决定了整套设备的运行安全，因此在设计时对各部位的尺寸公差、形位公差都做了严格的约束，保证同规格产品具备良好的互换性，便于后期的维护更换。
