3D打印设备用J型挤出热端结构设计

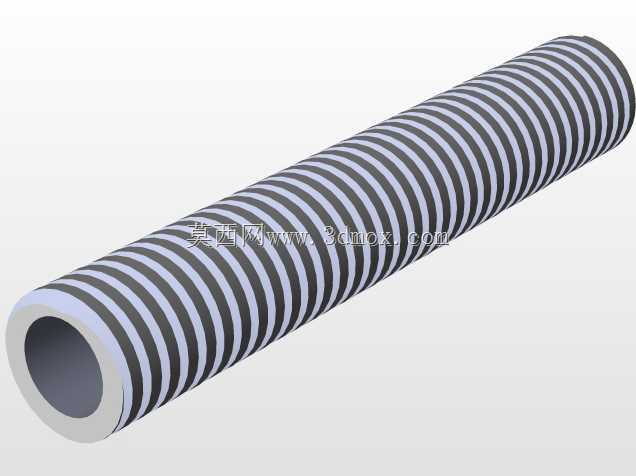

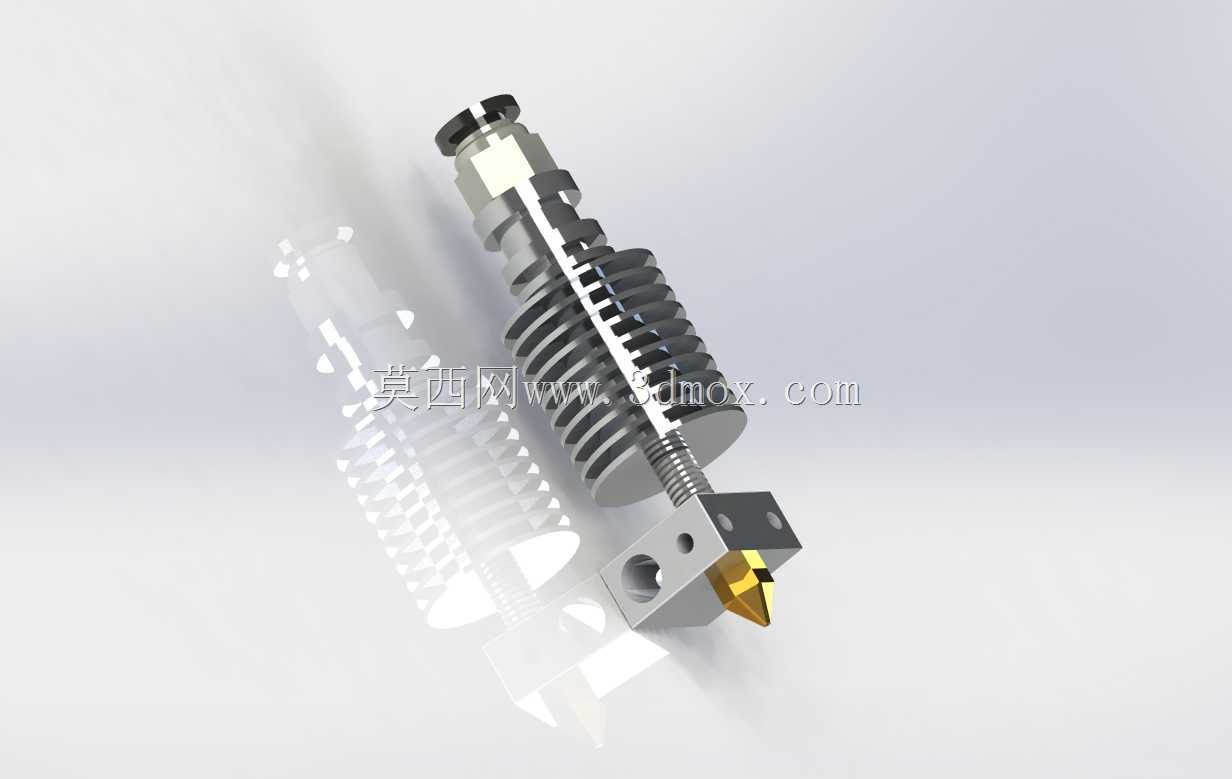

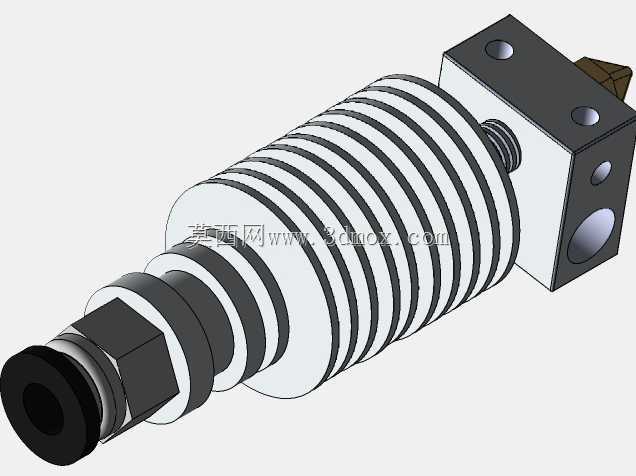

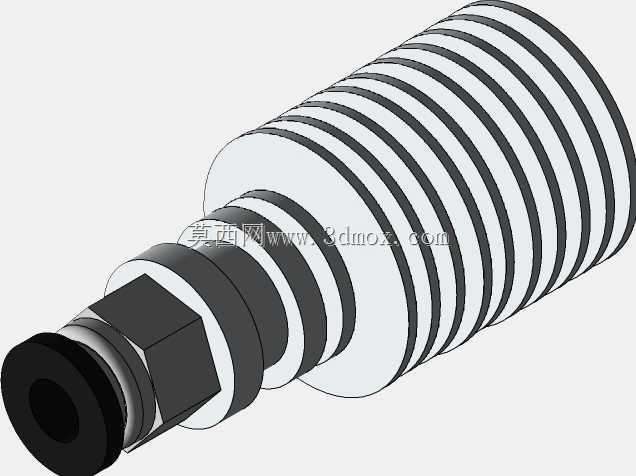

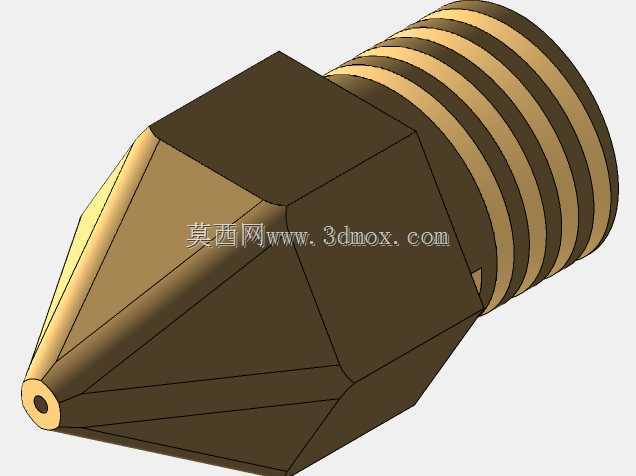

该J型挤出热端是面向桌面级FDM 3D打印设备开发的核心送料熔融部件，主要应用于消费级、教育级以及小型工业级熔融沉积成型设备的挤出系统中，承担耗材输送、熔融塑化、精准出丝的核心功能，直接决定打印过程的出丝稳定性、成型精度与层间结合强度。在实际打印作业场景中，该热端可适配PLA、ABS、PETG等多种主流热塑性打印耗材，能够稳定完成0.1mm到0.3mm层厚的高精度打印作业，既可以满足创客DIY改装、教学实训设备的配套需求，也能适配小型批量生产用桌面3D打印机的长时间连续运行要求。从功能特性来看，该热端采用分段式功能结构设计，上部为带散热鳍片的冷端区段，通过增大散热面积阻断加热块的热量向上传导，避免耗材在送料通道内提前软化膨胀造成堵料；中部为隔热过渡区段，采用低导热系数的结构设计进一步缩小热传导范围，保障送料段耗材始终处于固态推送状态；下部为加热熔融区段，集成加热块与黄铜喷嘴，能够快速将送入的固态耗材加热至指定熔融温度，喷嘴内部的锥形流道可将熔融耗材均匀稳压挤出，保证出丝直径的一致性。设计过程中充分考虑了安装适配性与维护便捷性，整体采用同轴式布局，外部安装边界规整，上部预留标准螺纹接口可适配主流远程送料、近程送料机构的安装要求，侧部预留加热棒与热敏电阻的安装孔位，可兼容市面通用的温度控制组件；散热鳍片采用等距环形排布，既可以适配被动散热方案，也可加装小型散热风扇实现主动散热，适配不同打印温度的耗材使用需求。喷嘴采用可更换式结构设计，用户可根据打印精度需求更换不同口径的喷嘴，无需整体更换热端总成，降低后期维护成本。整体结构的同轴度公差控制在0.02mm以内，可有效避免送丝过程中出现的偏磨、卡丝问题，加热区段的温度均匀性经过结构优化，可减少耗材熔融过程中的局部过热降解问题，长时间连续打印时出丝波动量控制在5%以内，能够有效减少打印过程中的拉丝、堵头、断丝等常见故障，提升打印成品的表面质量与内部结构强度。
