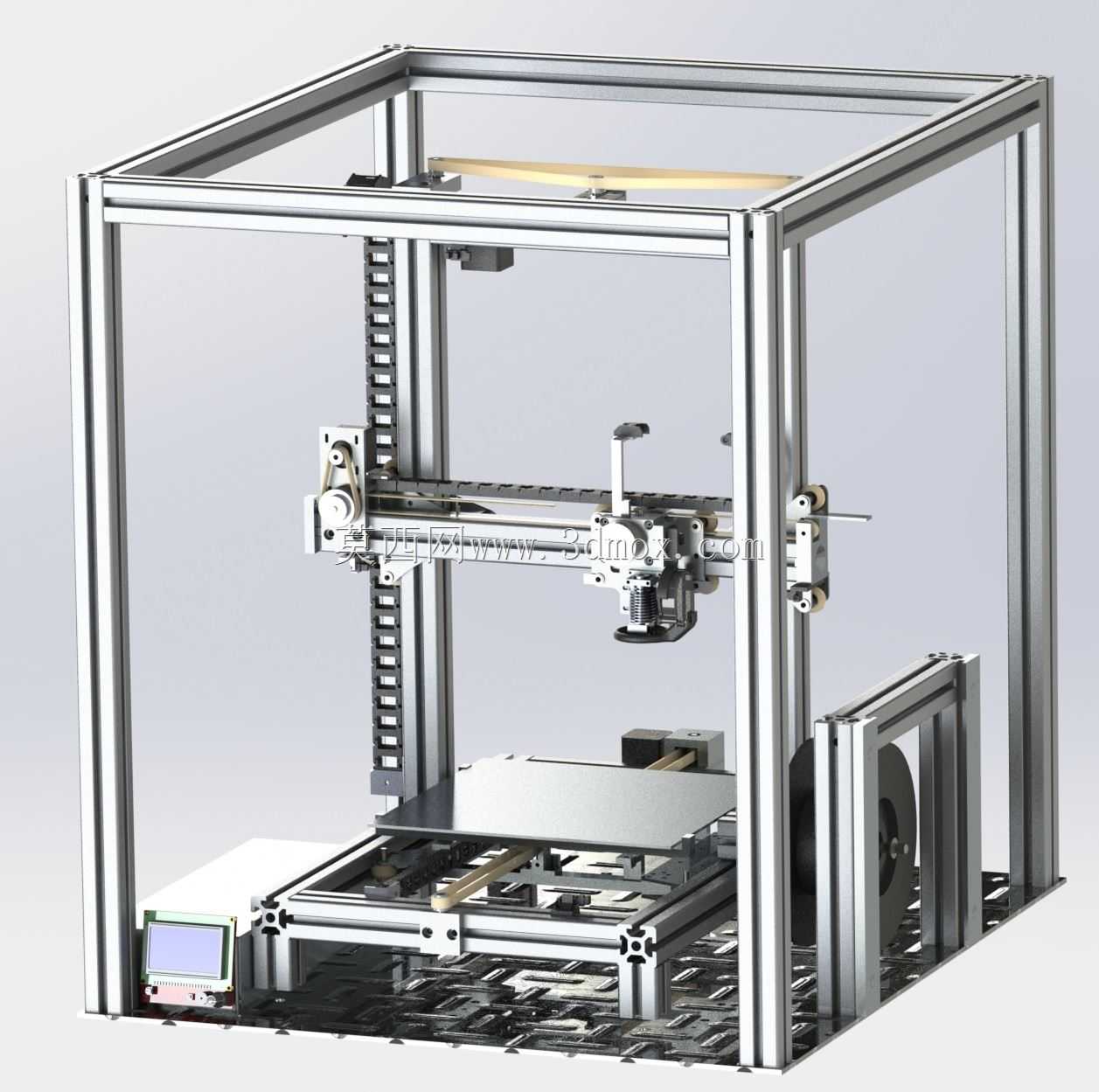

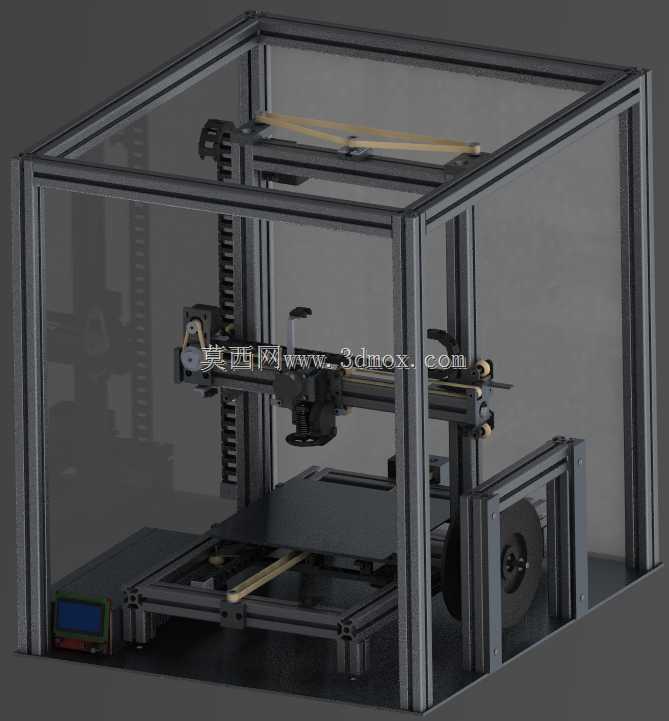

龙门结构桌面级FDM熔融沉积成型设备

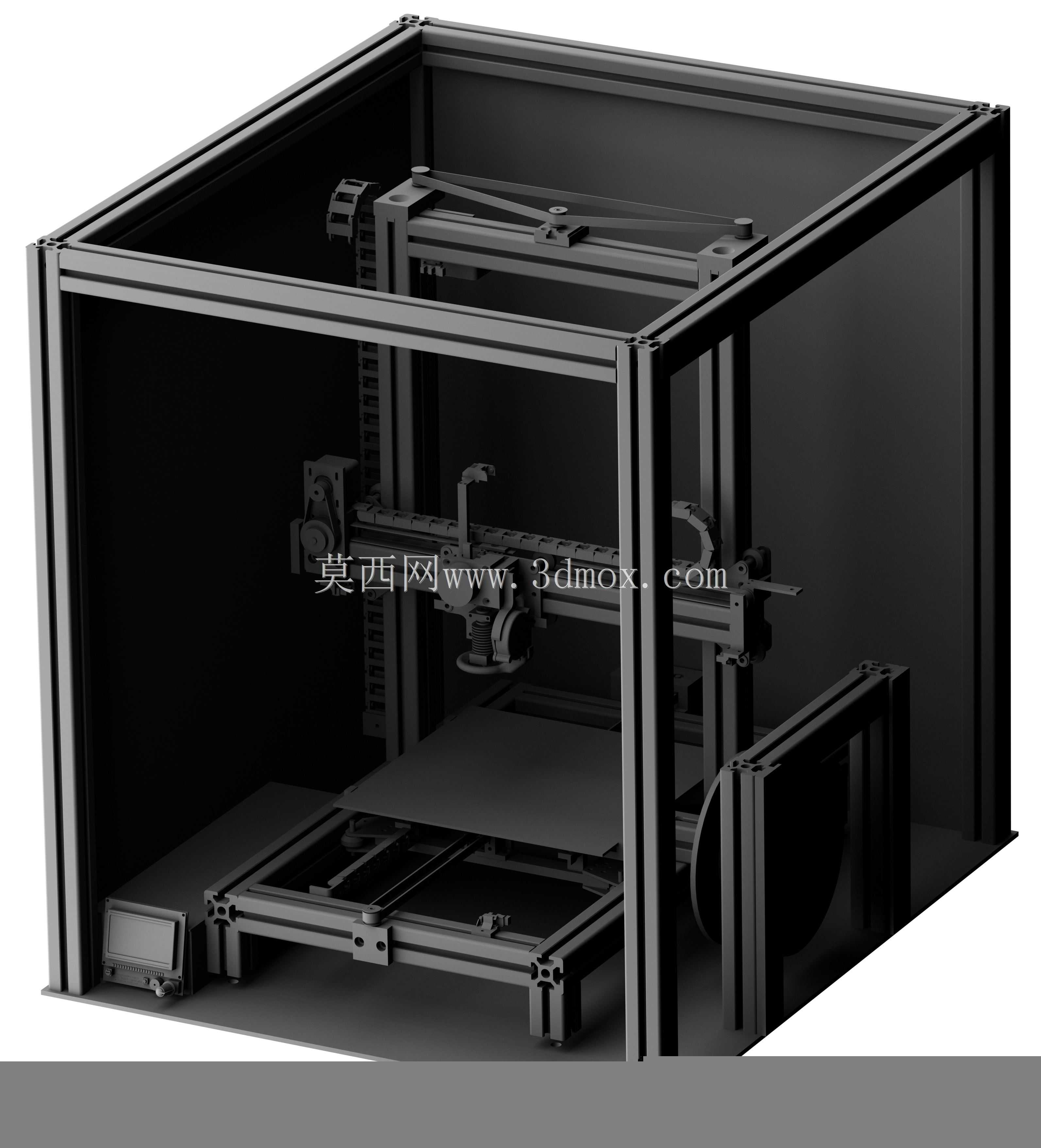

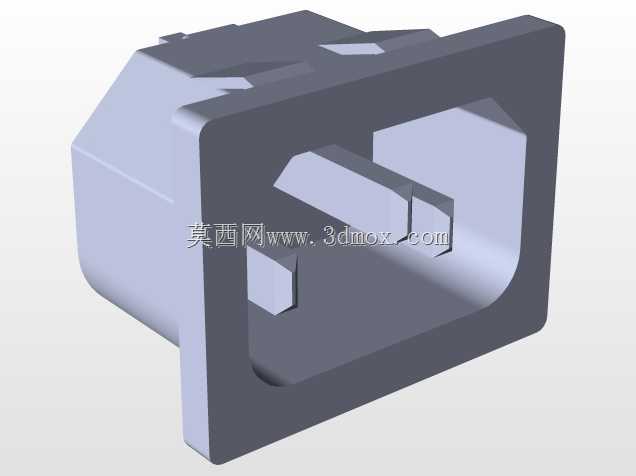

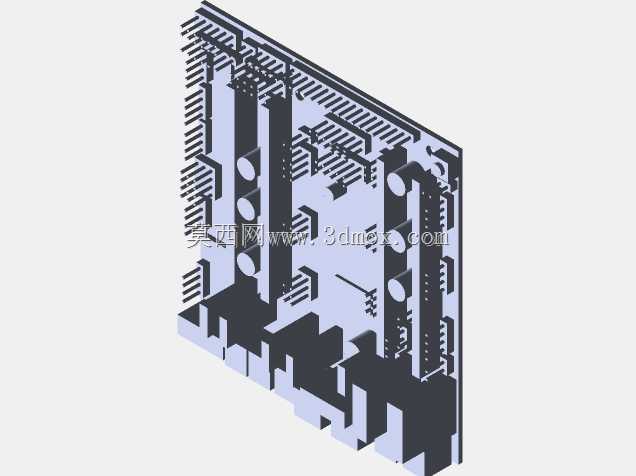

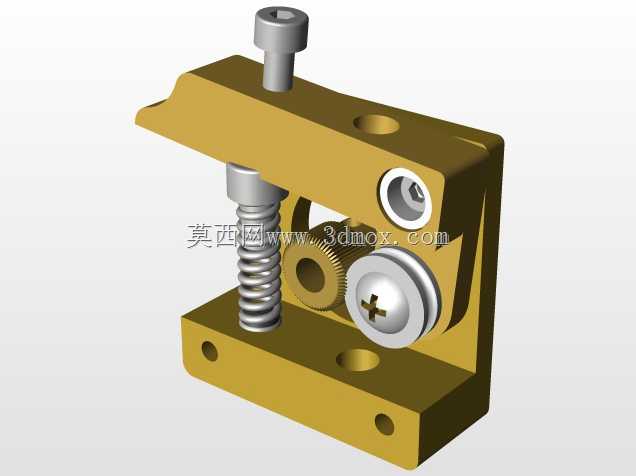

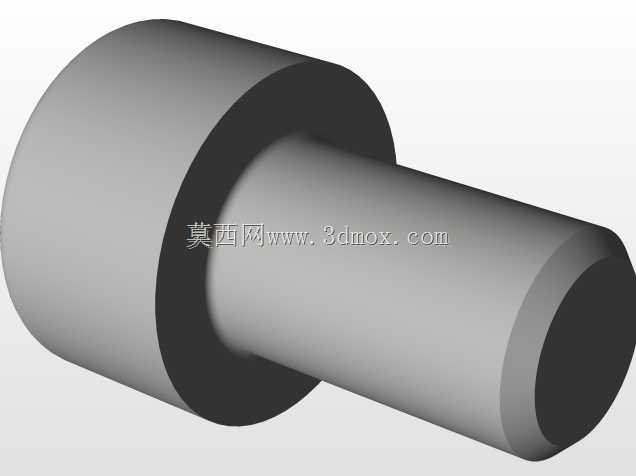

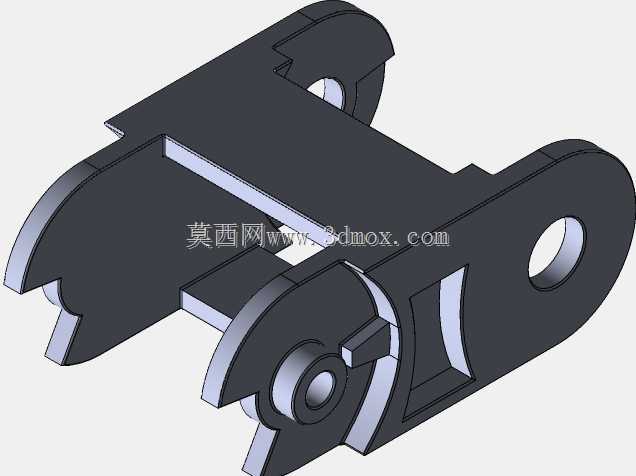

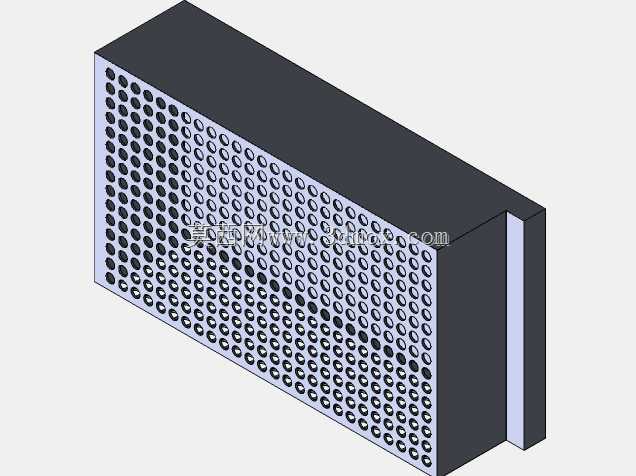

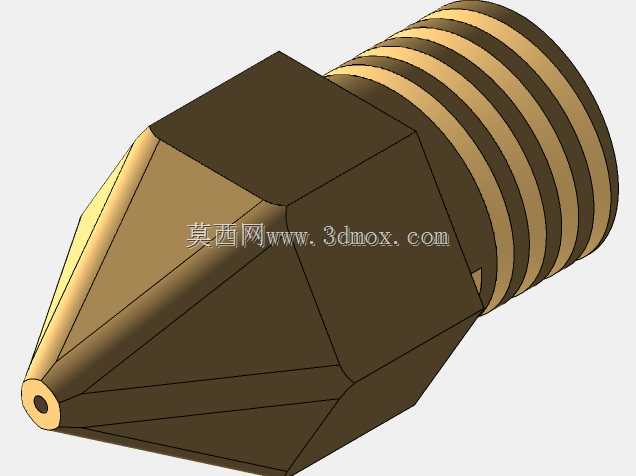

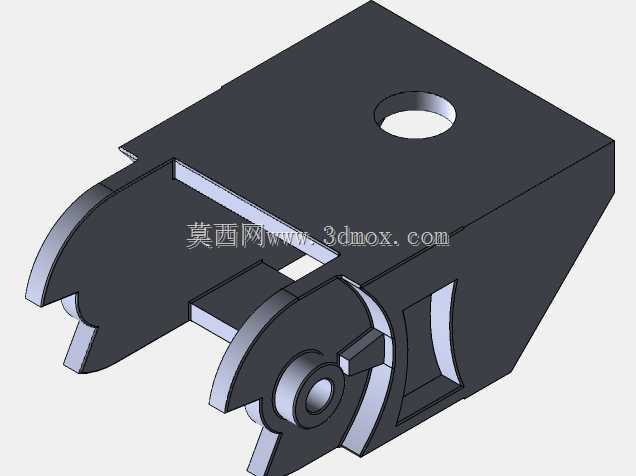

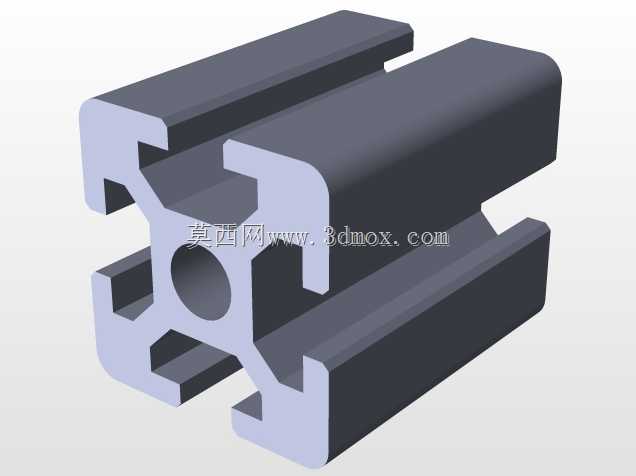

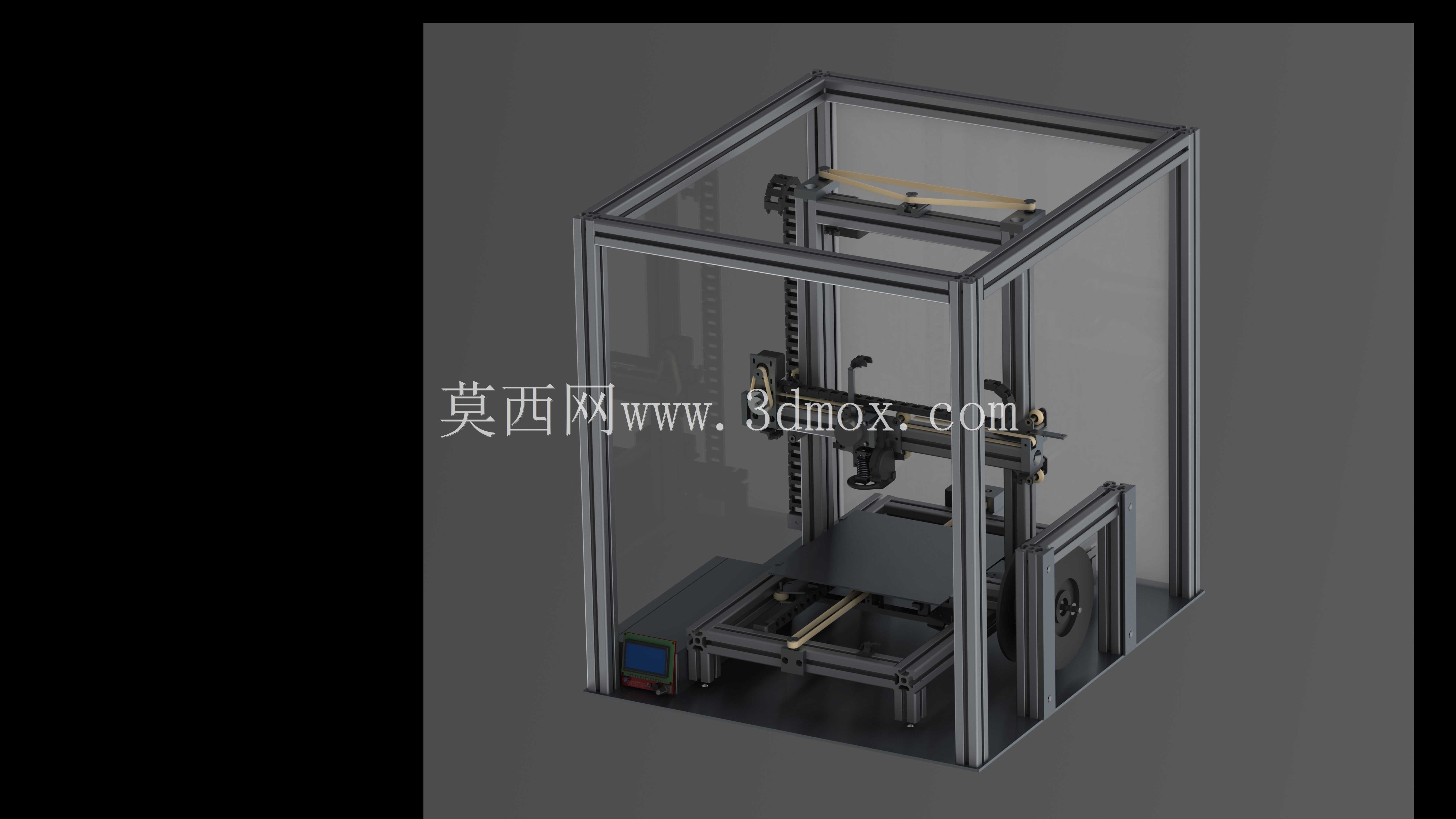

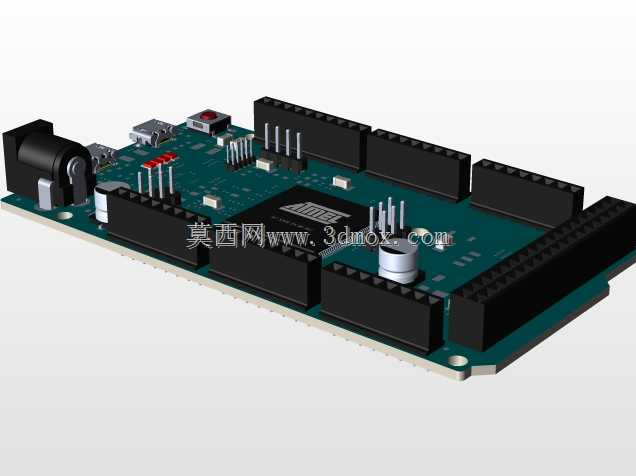

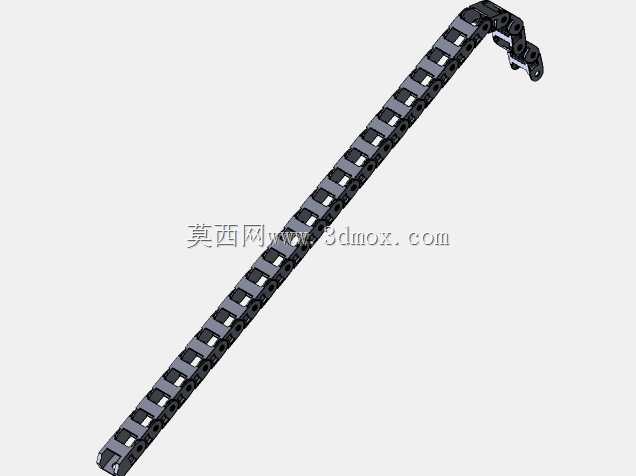

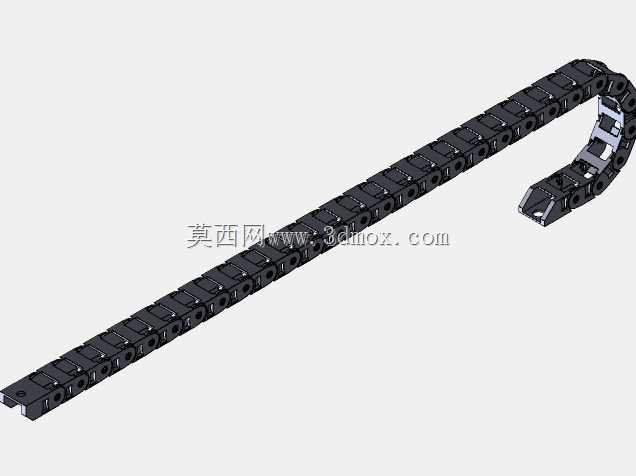

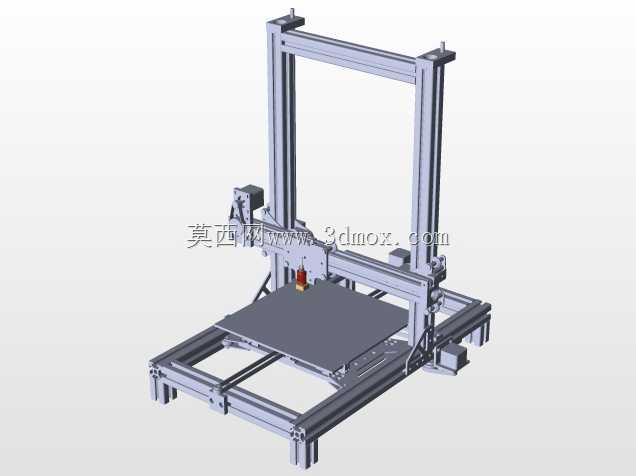

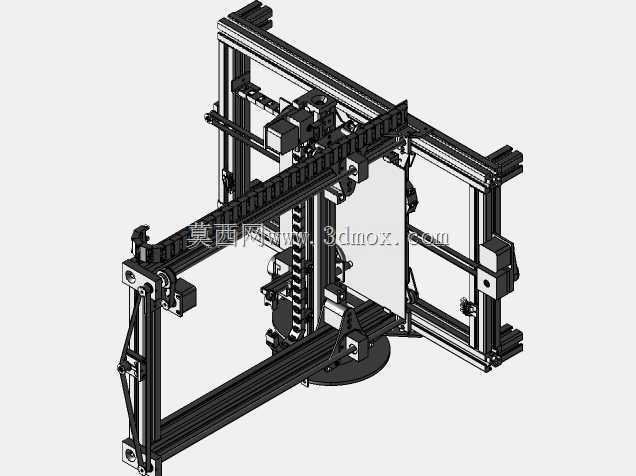

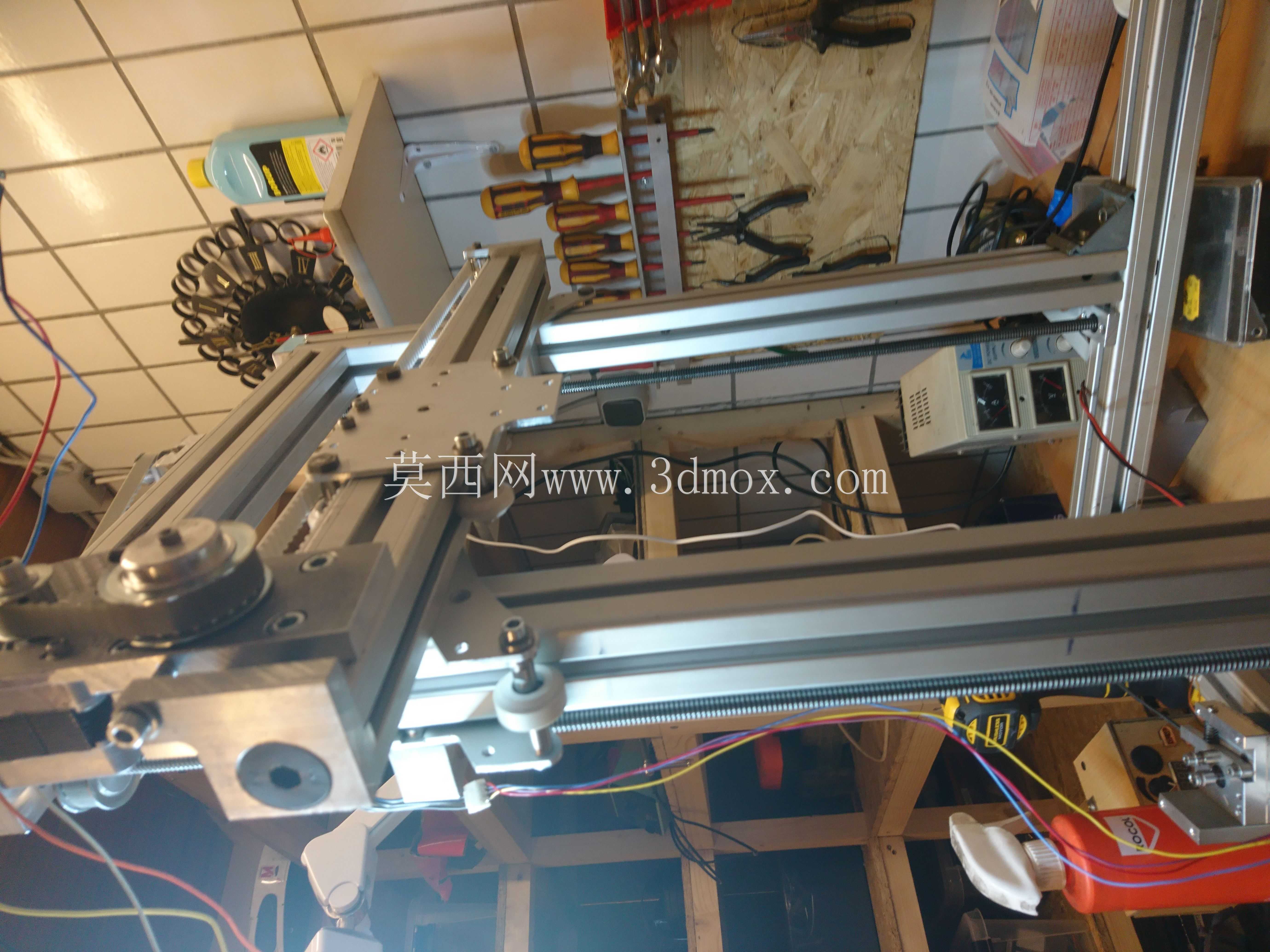

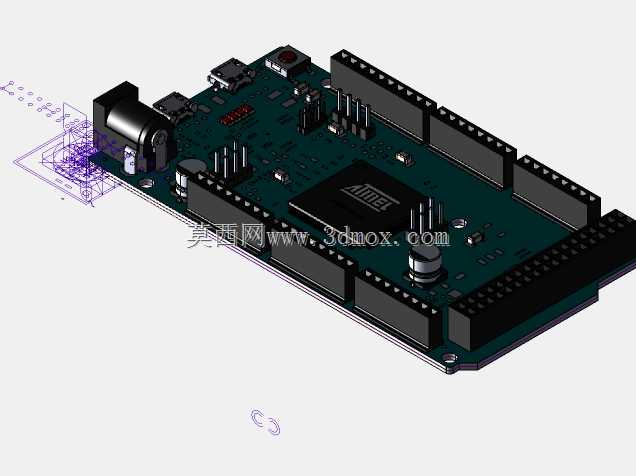

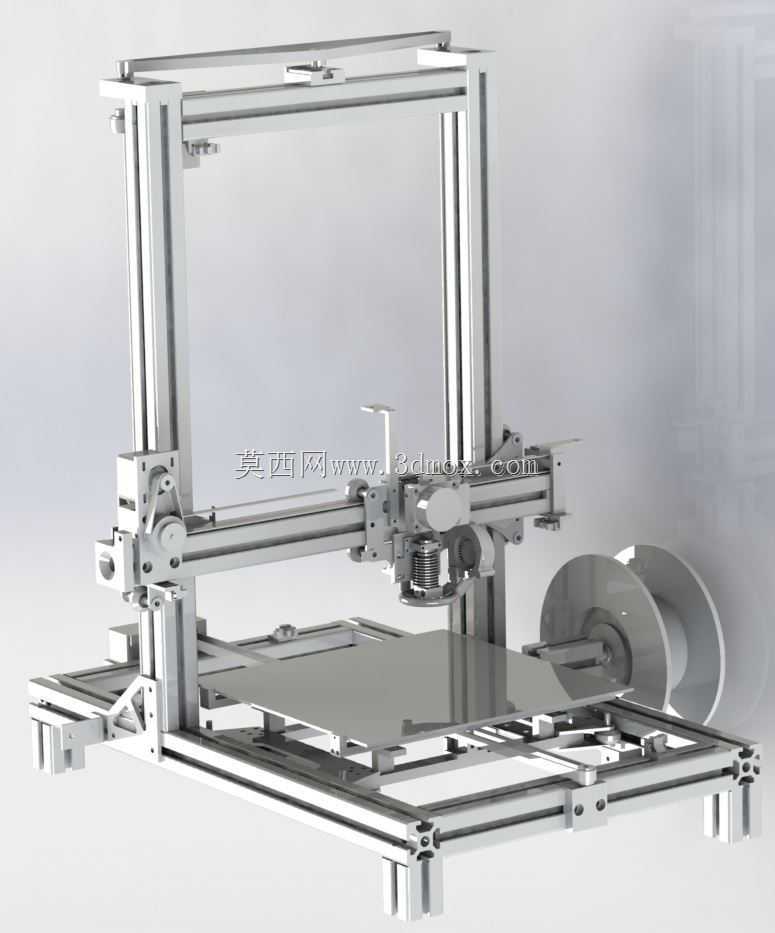

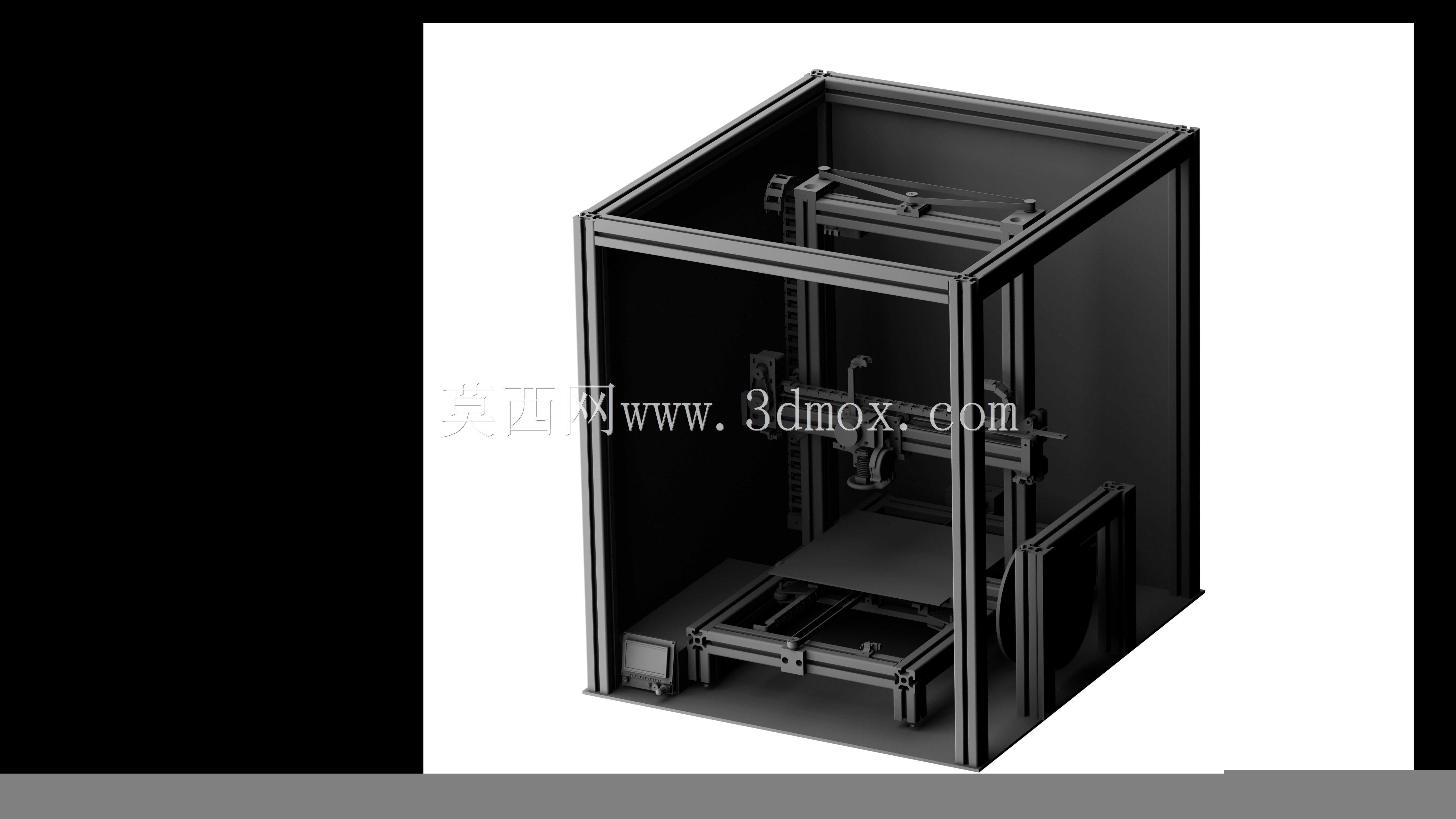

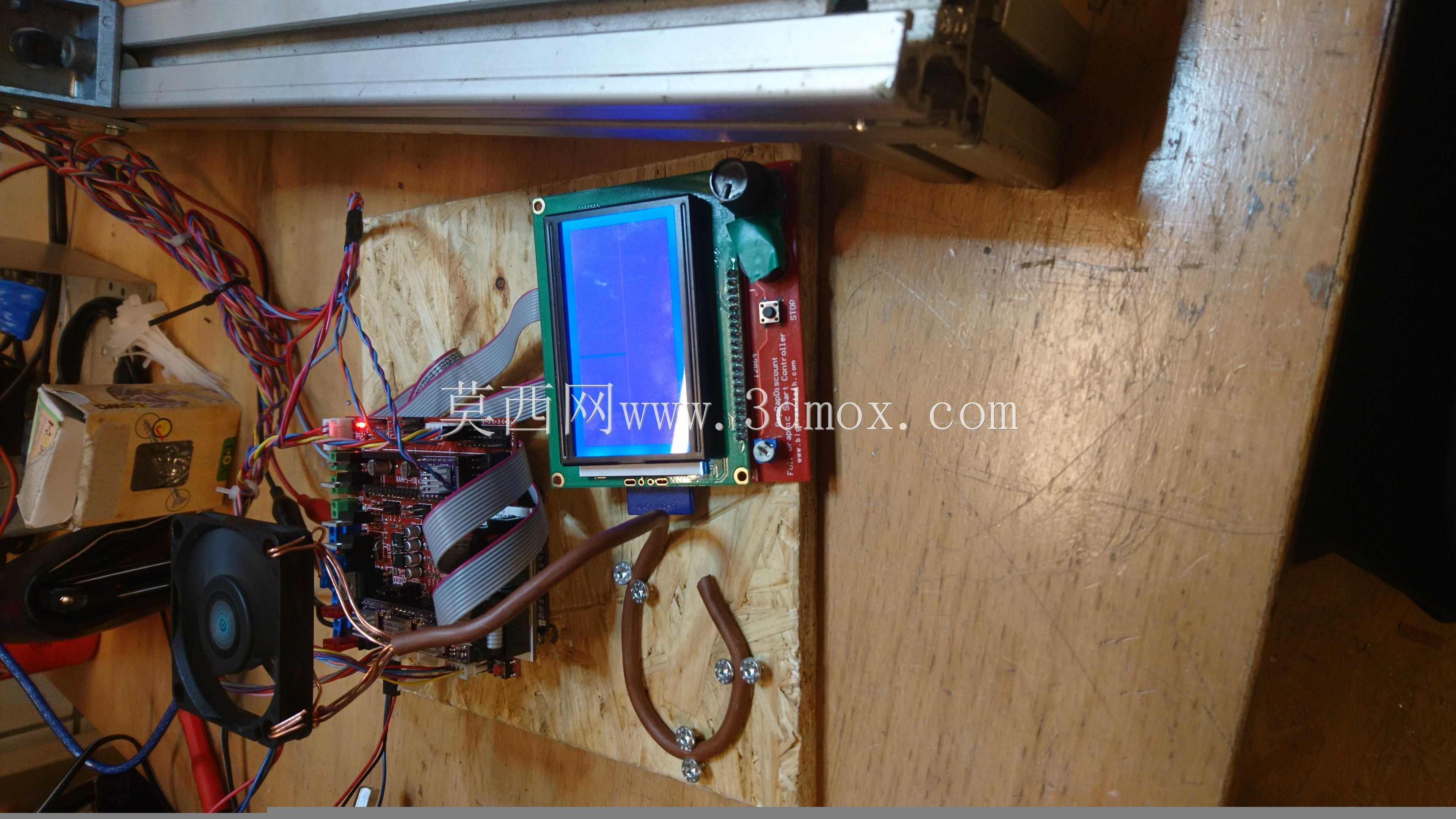

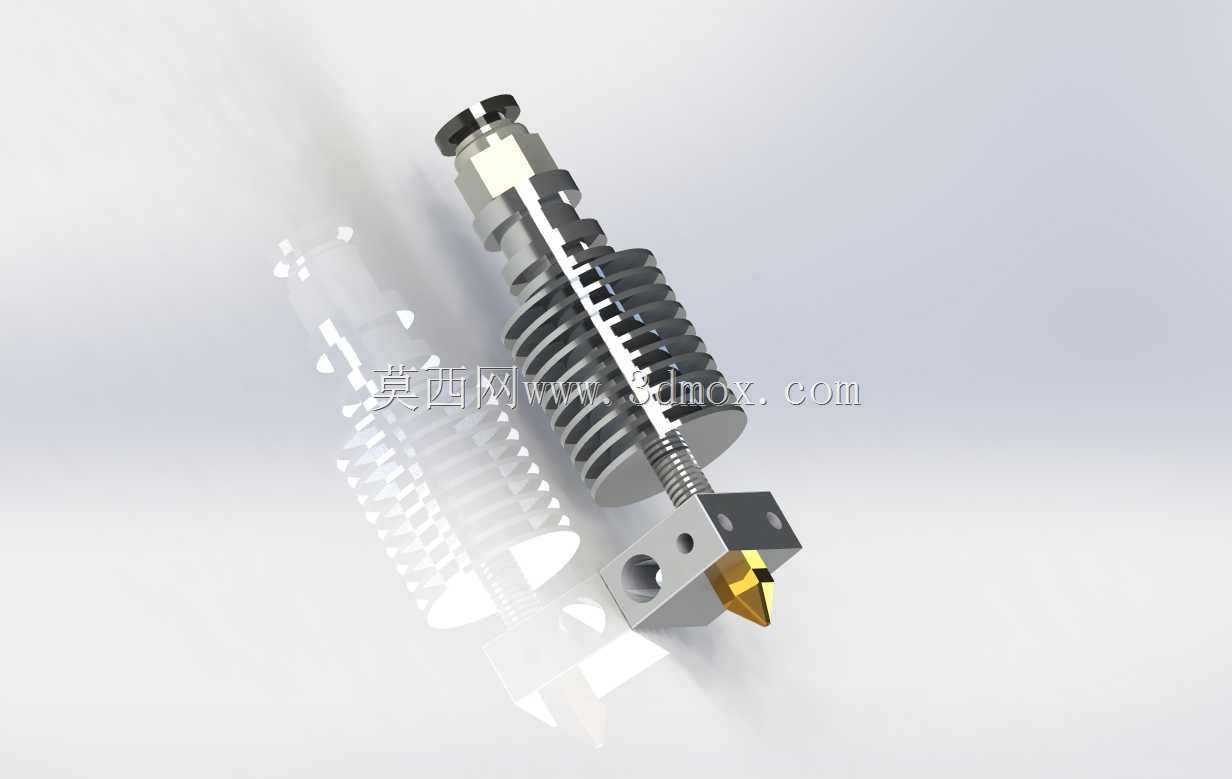

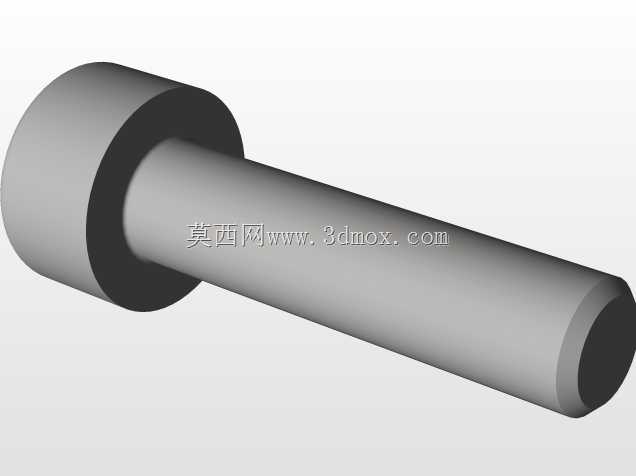

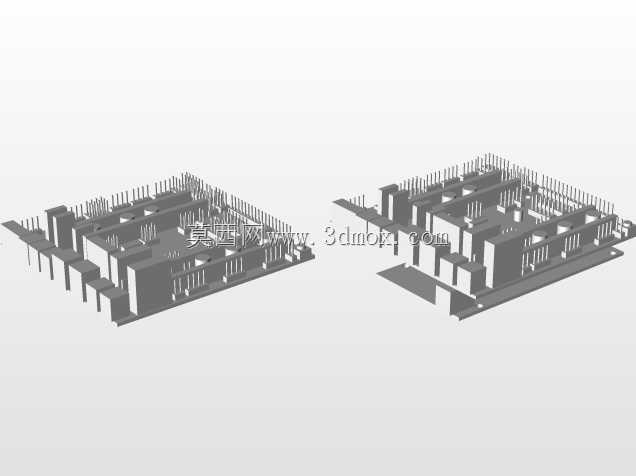

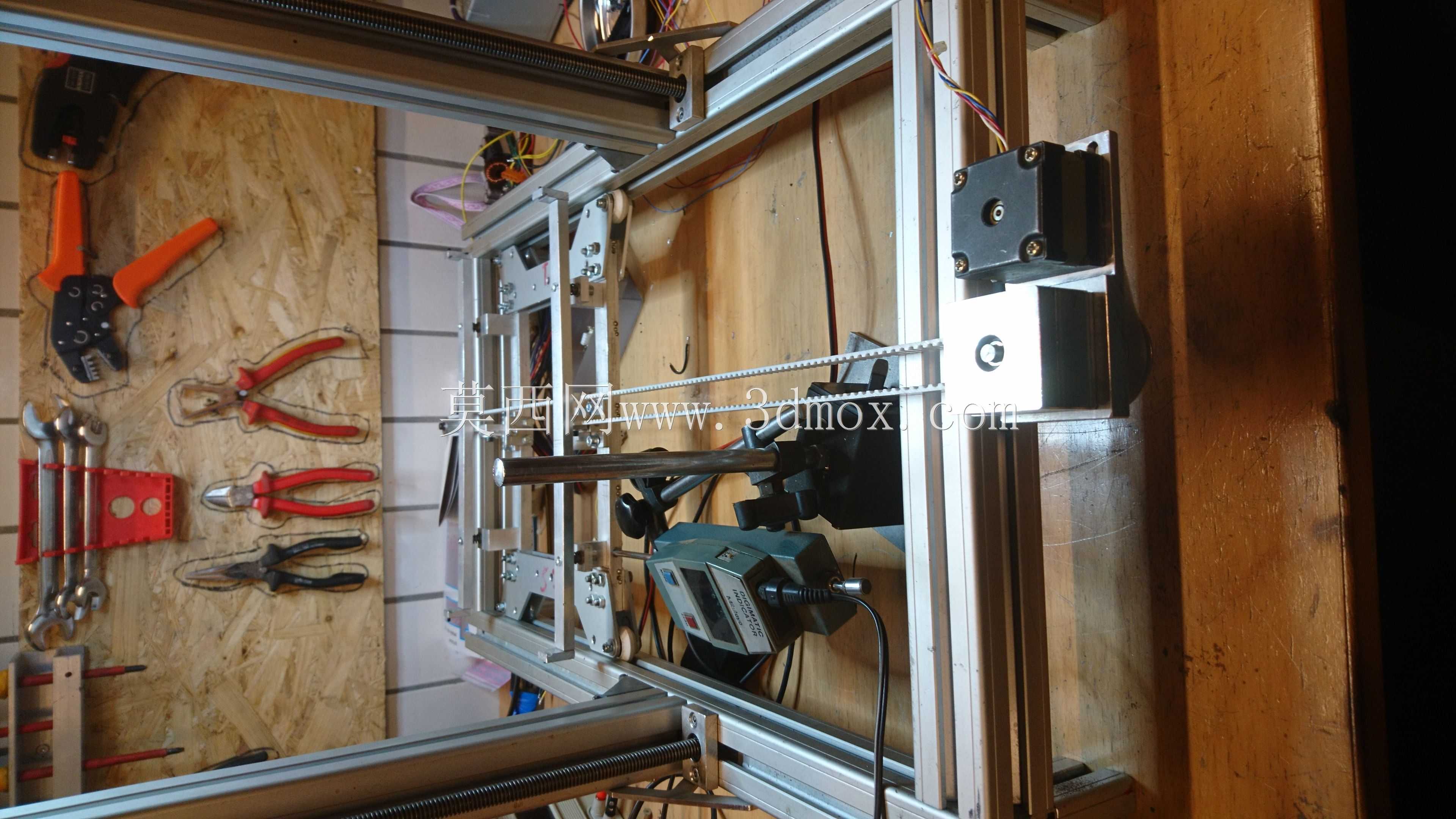

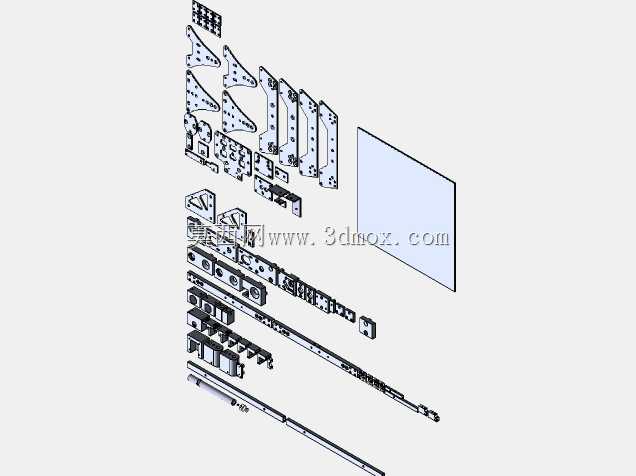

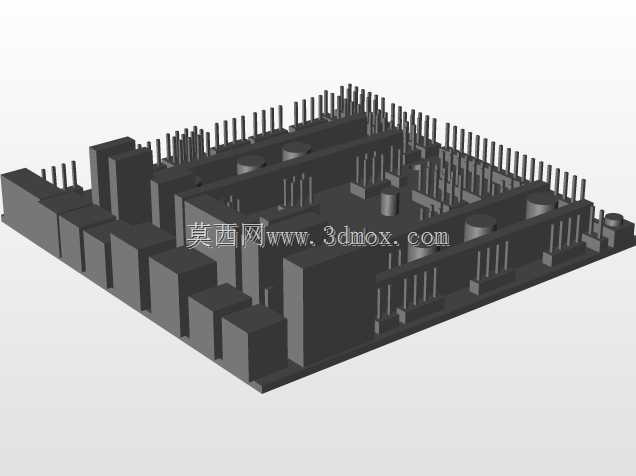

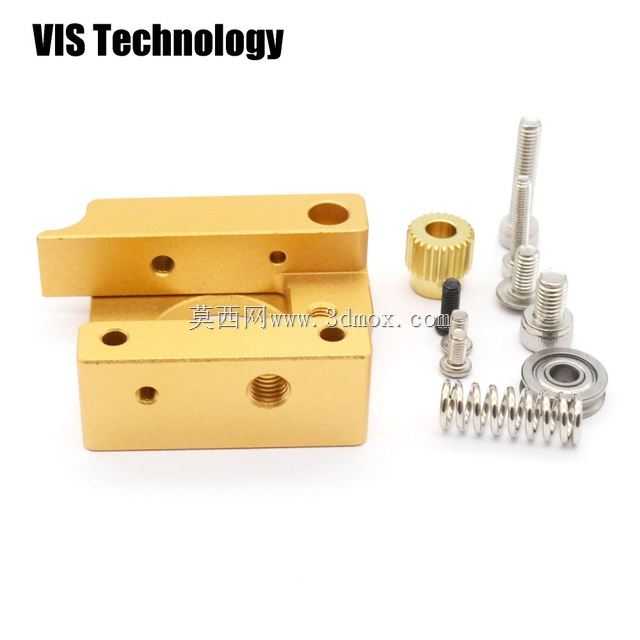

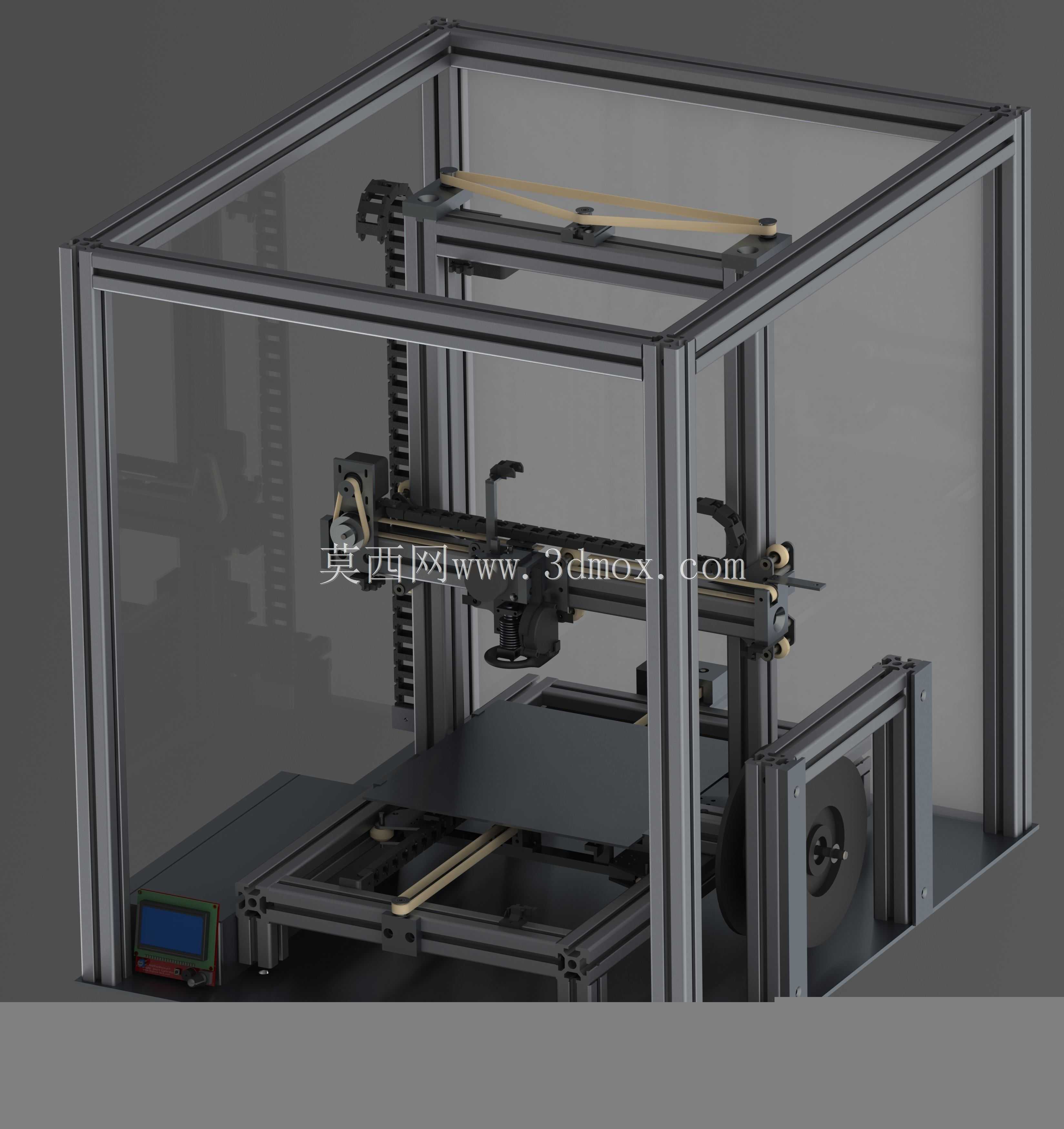

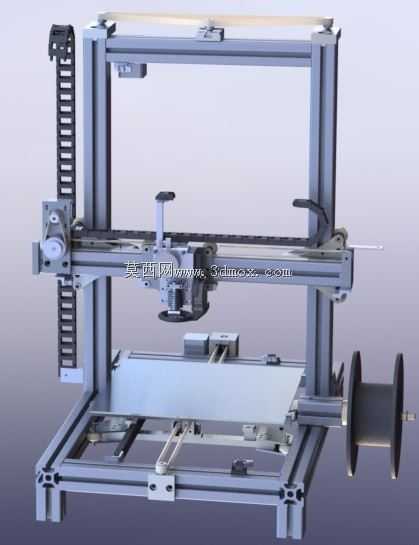

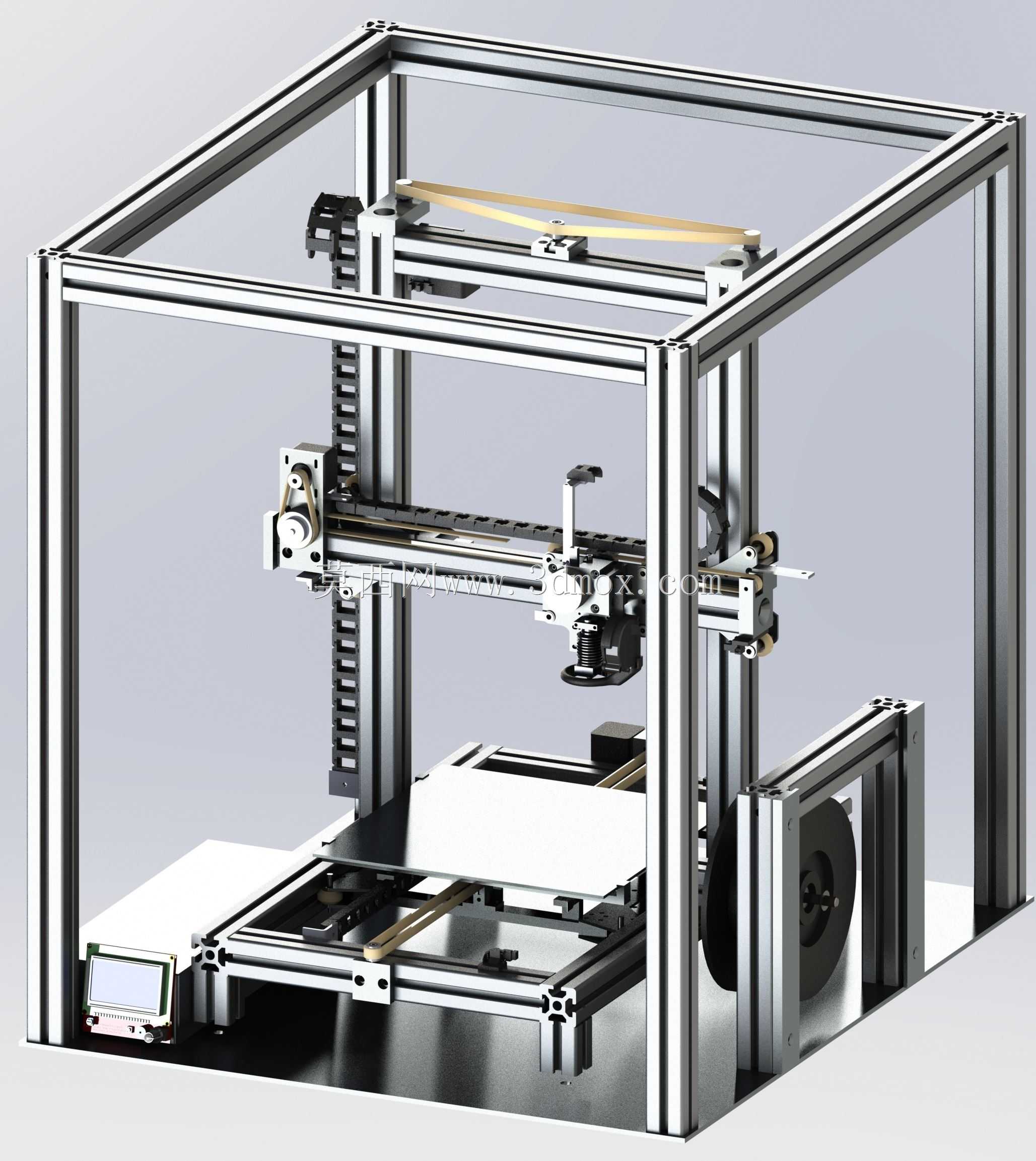

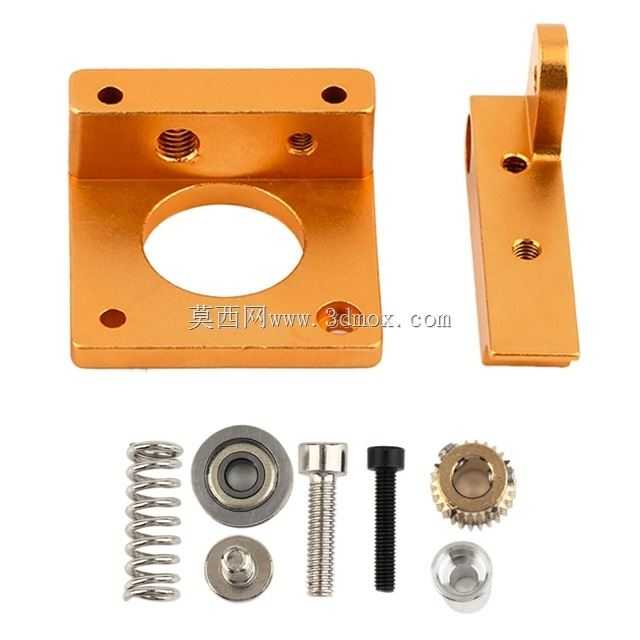

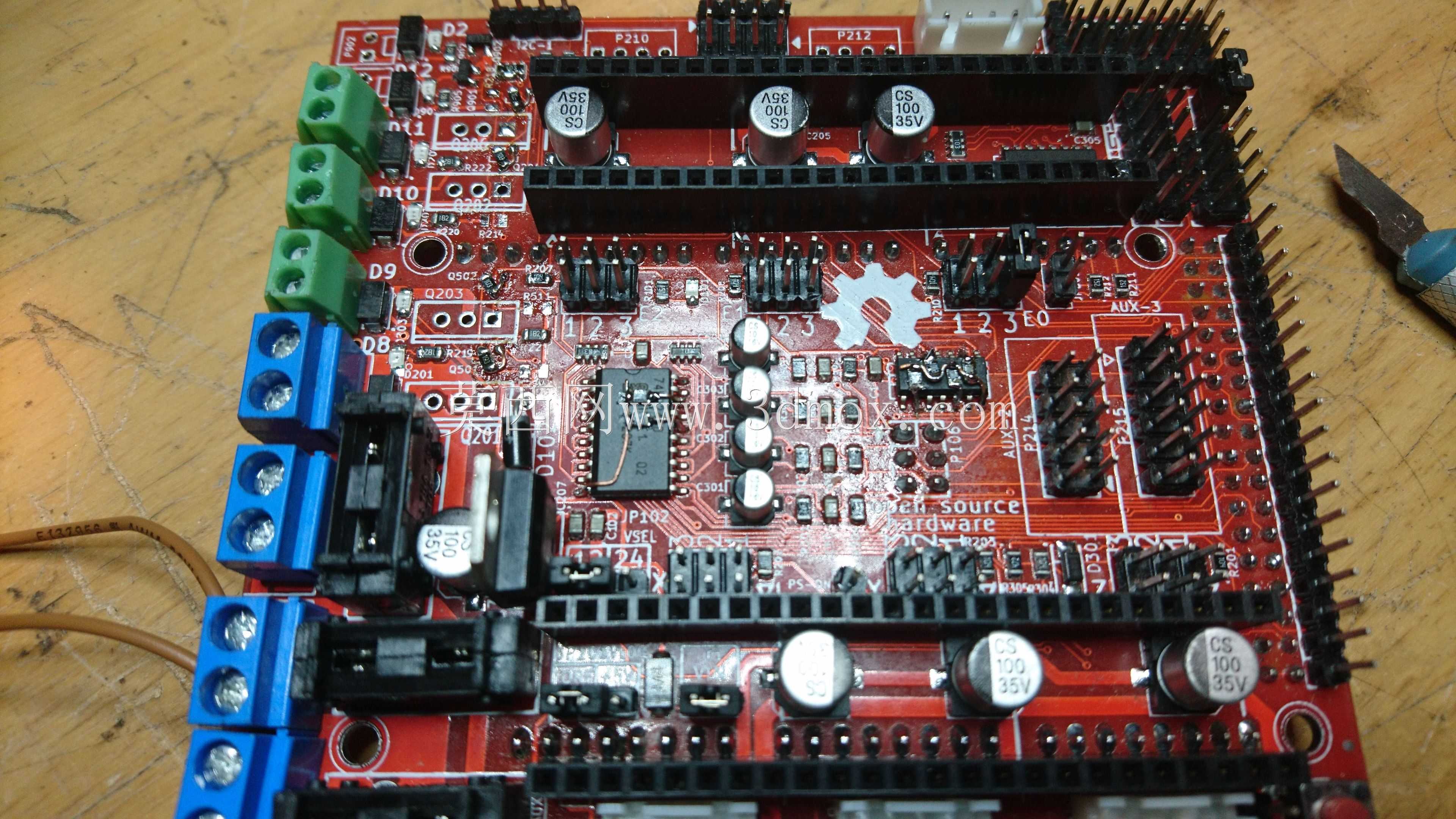

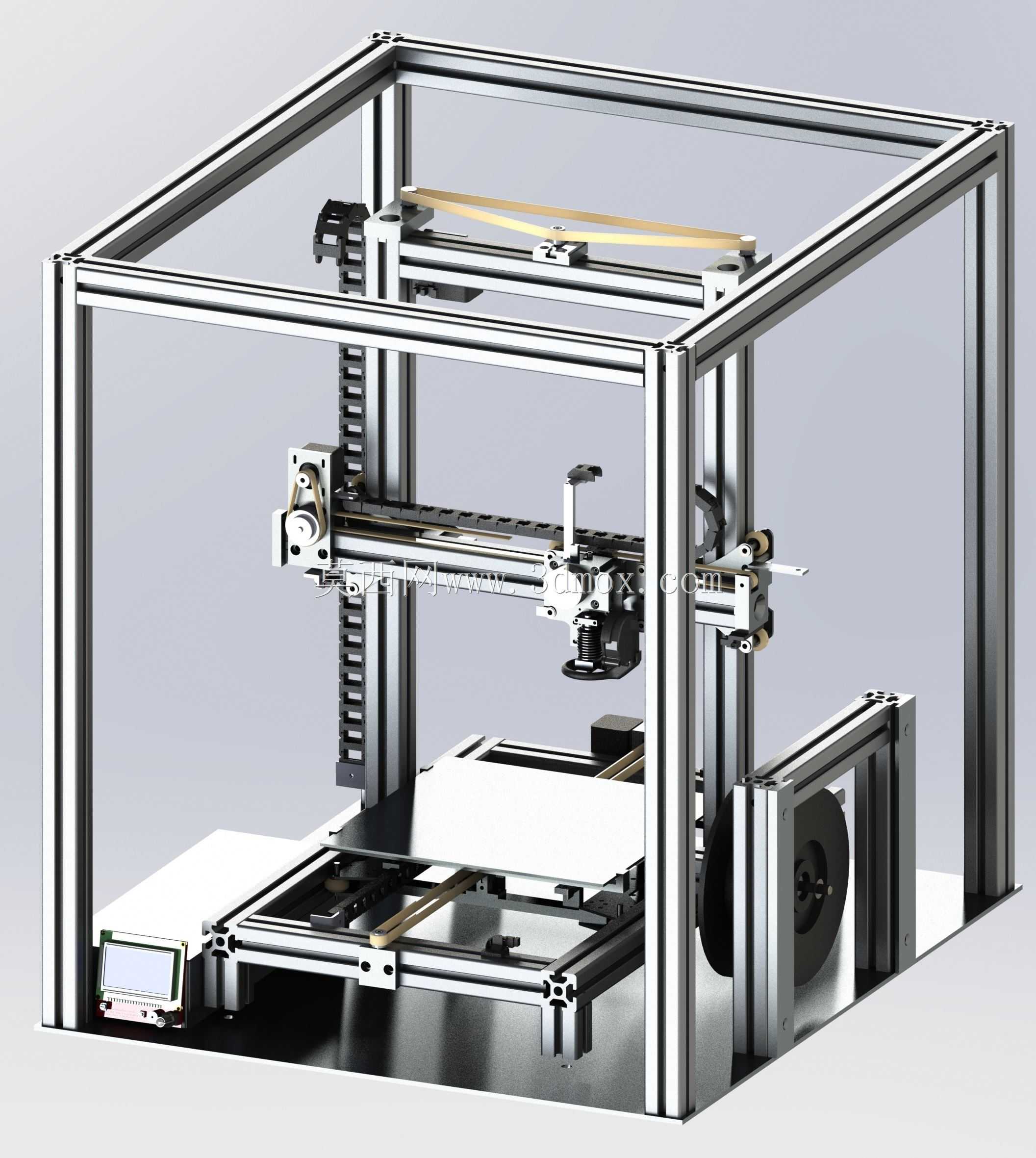

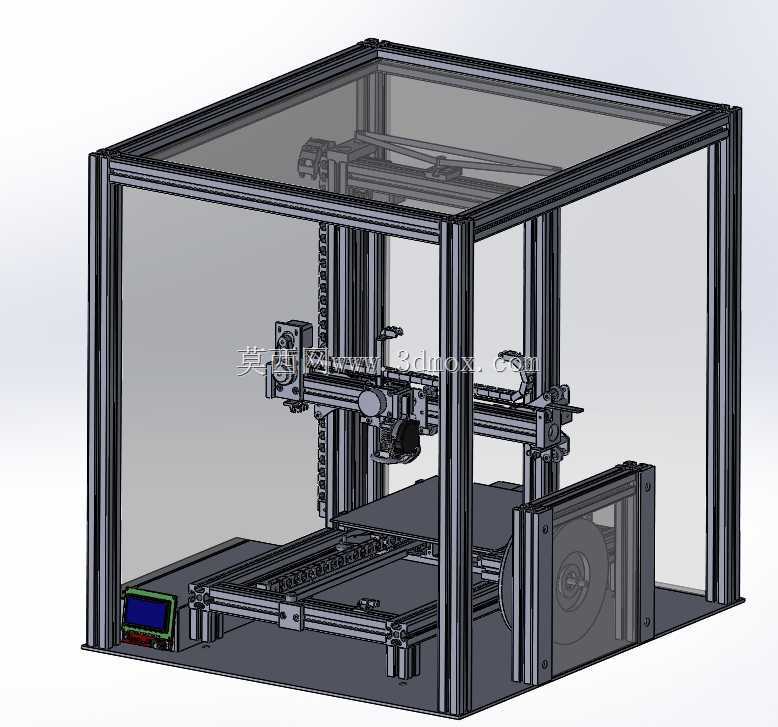

该款设备属于桌面级熔融沉积成型制造装备，主要面向个人创客、小型工作室、院校科创实训场景使用，可完成PLA、ABS等常见热塑性耗材的实体零件打印作业，能够将三维数字模型转化为具备实际结构强度的实体样件，覆盖手板验证、创意制作、非标小零件定制等多元使用需求。整机采用开放式龙门框架结构设计，主体以标准工业铝型材搭建支撑骨架，兼顾结构刚性与改装拓展性，用户可根据自身使用需求调整打印幅面、更换功能部件，无需对整体结构做破坏性改动。运动系统采用十字轴传动布局，X轴负责打印头横向移动，Z轴负责成型平台垂直升降，Y轴集成于龙门横梁实现纵向进给，三轴均搭配步进电机提供动力，配合同步带与直线导轨的传动组合，可保证运动过程的平稳性，减少高速打印时的结构震颤，提升成型件的表面质量与尺寸精度。挤出系统采用近端挤出结构设计，缩短了耗材送料路径，可有效降低柔性耗材打印时的堵头、打滑概率，挤出端预留了通用安装位，可兼容市面上主流的E3D系列热端组件，用户无需修改安装孔位即可完成热端更换维护。成型平台采用平整面加热结构设计，可保证首层耗材附着均匀度，减少大尺寸零件打印时的翘边风险，平台调平结构采用手动螺母调节方案，结构简单可靠，日常维护门槛极低。整机安装边界适配常规桌面摆放需求，框架外侧预留了充足的走线空间，可将主控板、电源模块等电气部件规整布置在型材内侧，既避免了走线杂乱干涉运动部件，也能减少电气部件外露带来的安全隐患。设计阶段充分考虑了DIY用户的组装便利性，所有连接部位均采用标准紧固件固定，无需定制特殊连接件，用户可按照装配指引快速完成整机组装，同时框架上预留了多个拓展安装孔位，可后续加装自动调平传感器、耗材断料检测模块、封闭保温外罩等升级部件，满足不同耗材、不同精度要求的打印作业需求。
