铃木女式摩托车前轮转向节结构设计

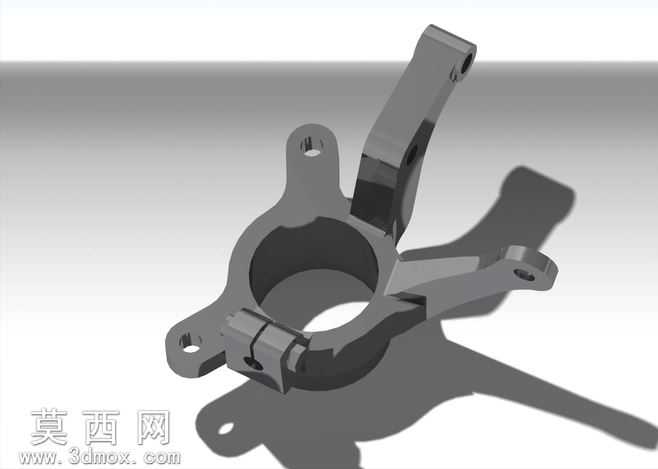

本作品为适配铃木女式踏板摩托车的前轮转向节三维建模成果，建模过程依托CATIAV5平台完成全参数化构建，全程遵循摩托车转向系统的实际装配逻辑与尺寸规范，完整还原了零件的全部结构细节。建模阶段首先以转向节的中心轴套为基准特征，精准绘制轴套的内孔圆柱面与外安装环面，保证内孔尺寸与摩托车前减震筒的配合公差符合设计要求，轴套外侧的抱紧夹结构采用分体式草图拉伸后做布尔合并处理，夹体上的锁紧螺栓孔位置、孔径完全参照实车装配尺寸设定，确保锁紧后可实现与减震筒的可靠固定。围绕中心轴套向外延伸的三个安装支耳分别对应不同的装配功能：上方的转向拉杆连接支耳做了加厚过渡处理，支耳端部的球头安装孔做了同轴度约束，孔口的倒角结构完全还原机加工工艺特征；侧方的刹车卡钳安装支耳设置了两个平行的定位螺栓孔，支耳与主体连接位置做了圆弧过渡加强筋，避免应力集中导致的结构断裂；下方的挡泥板安装支耳预留了对应安装点位，支耳厚度满足日常行驶的承重需求。材质与渲染阶段，为模型赋予了铸钢材质属性，调整金属粗糙度参数还原量产零部件的哑光金属质感，渲染时添加了柔和的环境光与定向投影，清晰呈现各支耳的空间角度、安装面的平面度特征以及各孔位的相对位置关系。设计过程中充分考虑了女式摩托车的轻量化需求，在不影响结构强度的前提下对非承重区域做了合理的壁厚优化，所有棱边均添加了符合工艺要求的圆角特征，避免锐边带来的装配安全隐患，整体模型可直接用于转向系统的运动仿真校核、零部件的干涉检查以及后续的数控加工编程参考，完整还原了量产转向节的全部结构特性与装配逻辑。
