现代HD72轻型载货卡车底盘三维结构设计

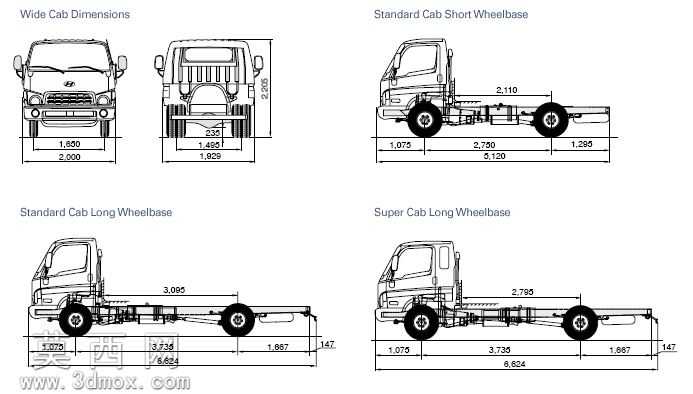

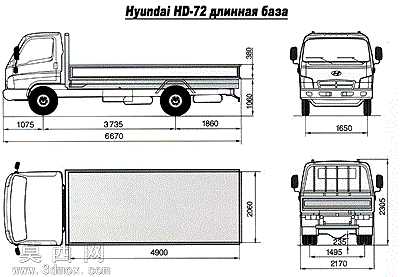

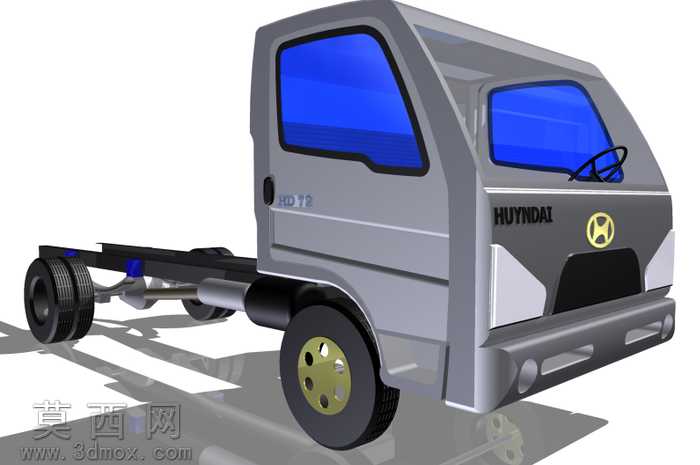

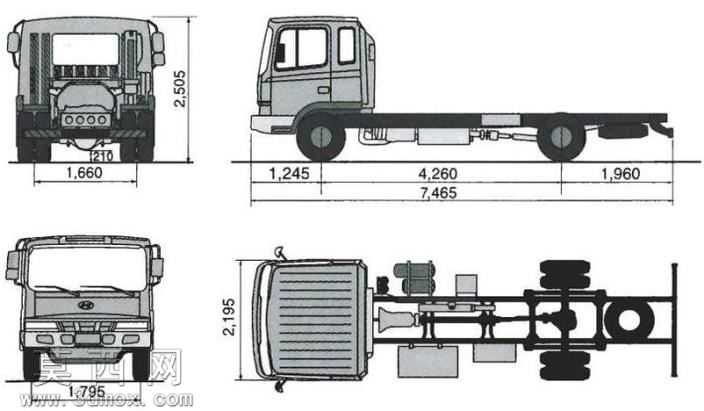

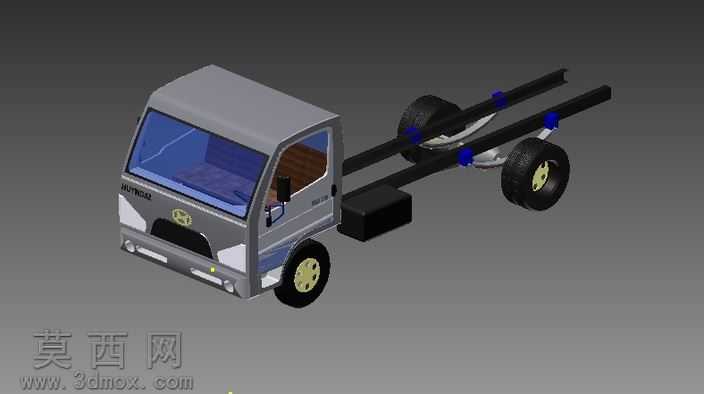

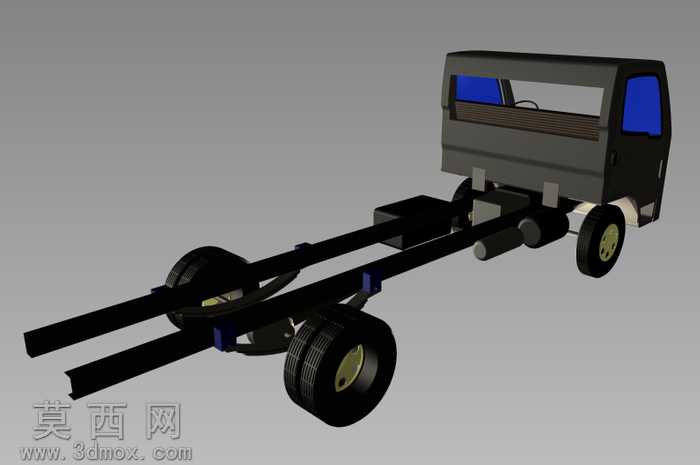

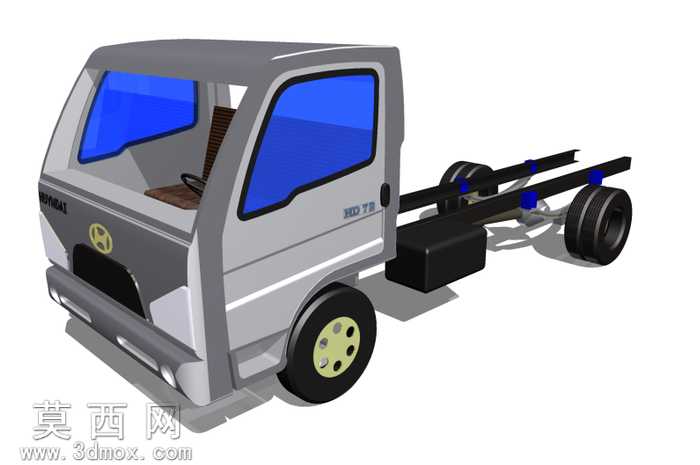

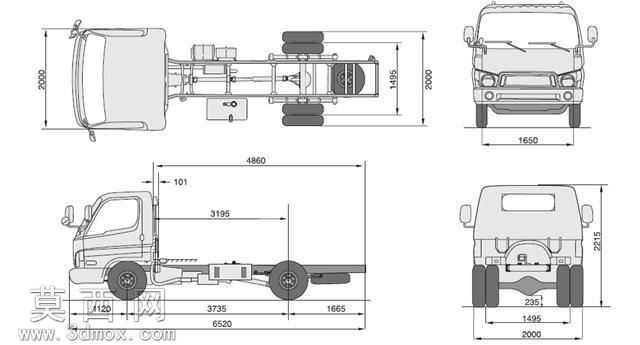

本作品为现代HD72轻型卡车底盘的三维参数化模型，基于Autodesk Inventor平台完成全结构建模设计，建模过程严格遵循实车测绘尺寸与工程制图规范，完整还原了该款轻型载货卡车的底盘布局、驾驶室结构与整车外廓参数。建模阶段首先依据多视图工程图纸确立整车基准坐标系，以车架纵梁为核心定位基准，依次完成驾驶室本体、动力总成、传动系统、行驶系统、转向系统的零部件建模，所有零件均采用参数化草图驱动特征生成，对驾驶室的曲面轮廓、车架的铆接结构、车桥的安装点位均做了精准还原，保证各部件间的装配约束符合实车装配逻辑。材质配置上针对不同零部件赋予对应材质属性，驾驶室覆盖件采用冷轧钢板材质并设置对应漆面粗糙度，车架结构采用高强度合金钢材质，轮胎采用橡胶材质并还原胎面纹理，传动部件采用锻钢材质，通过材质区分清晰呈现不同系统的结构边界。结构设计层面完整呈现了该款轻型卡车的轴荷分配布局，整车总长7465mm、总宽2195mm、总高2505mm，轴距4260mm，前轮距1660mm，前悬长度1245mm，后悬长度1960mm，精准匹配轻型城配载货卡车的尺寸定位，底盘部分预留了上装货厢的安装接口，可拓展适配栏板、厢式、冷藏等不同上装结构。设计过程中重点考量了零部件的可装配性与工程实用性，对动力总成的悬置点位、传动轴的布置角度、钢板弹簧的安装位置均做了干涉检查，确保模型可直接用于车辆结构教学、底盘改装设计、整车性能仿真等场景，模型结构层级清晰，各子装配体可单独拆解编辑，能够满足不同场景下的二次开发需求。
