树莓派3顶部风冷散热固定支架

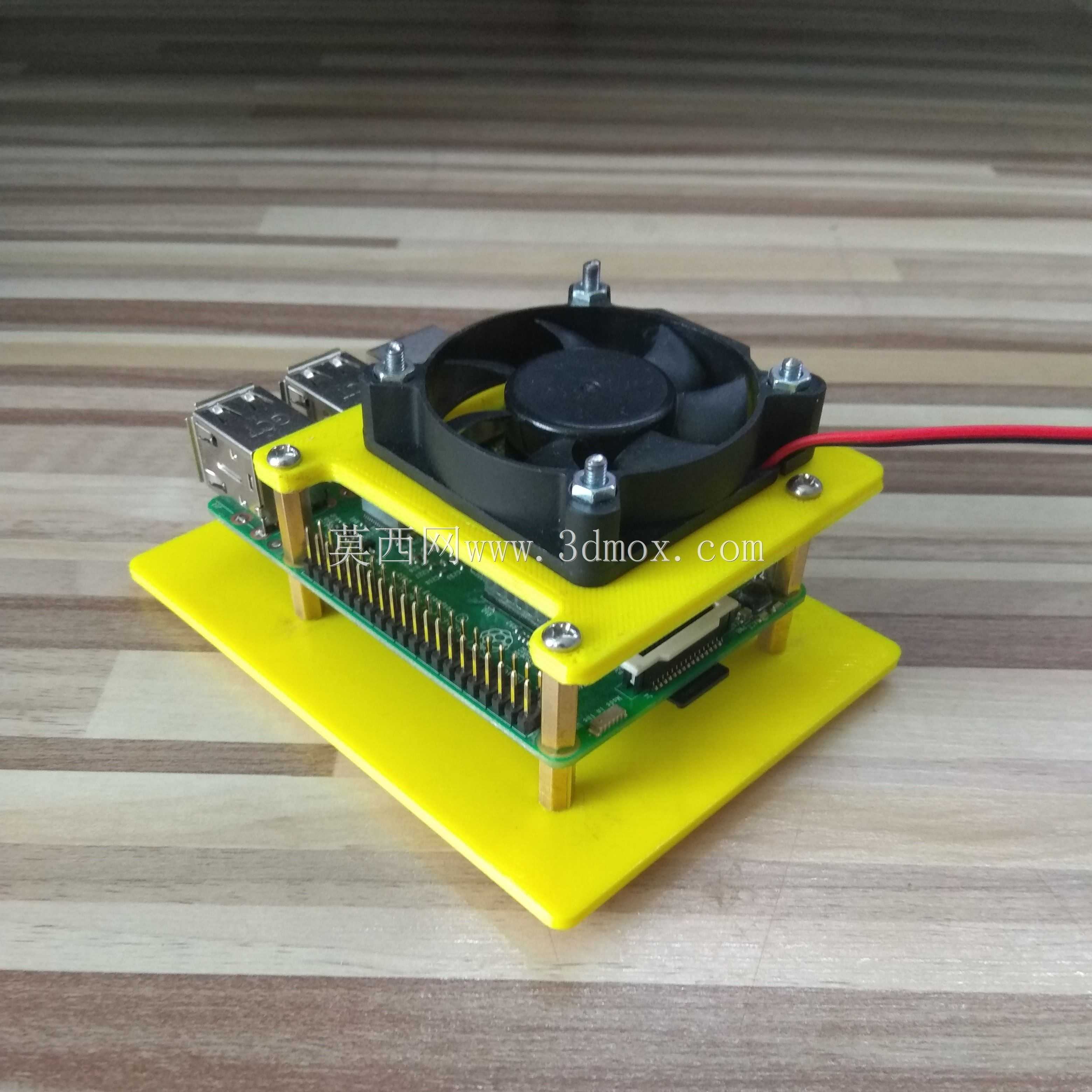

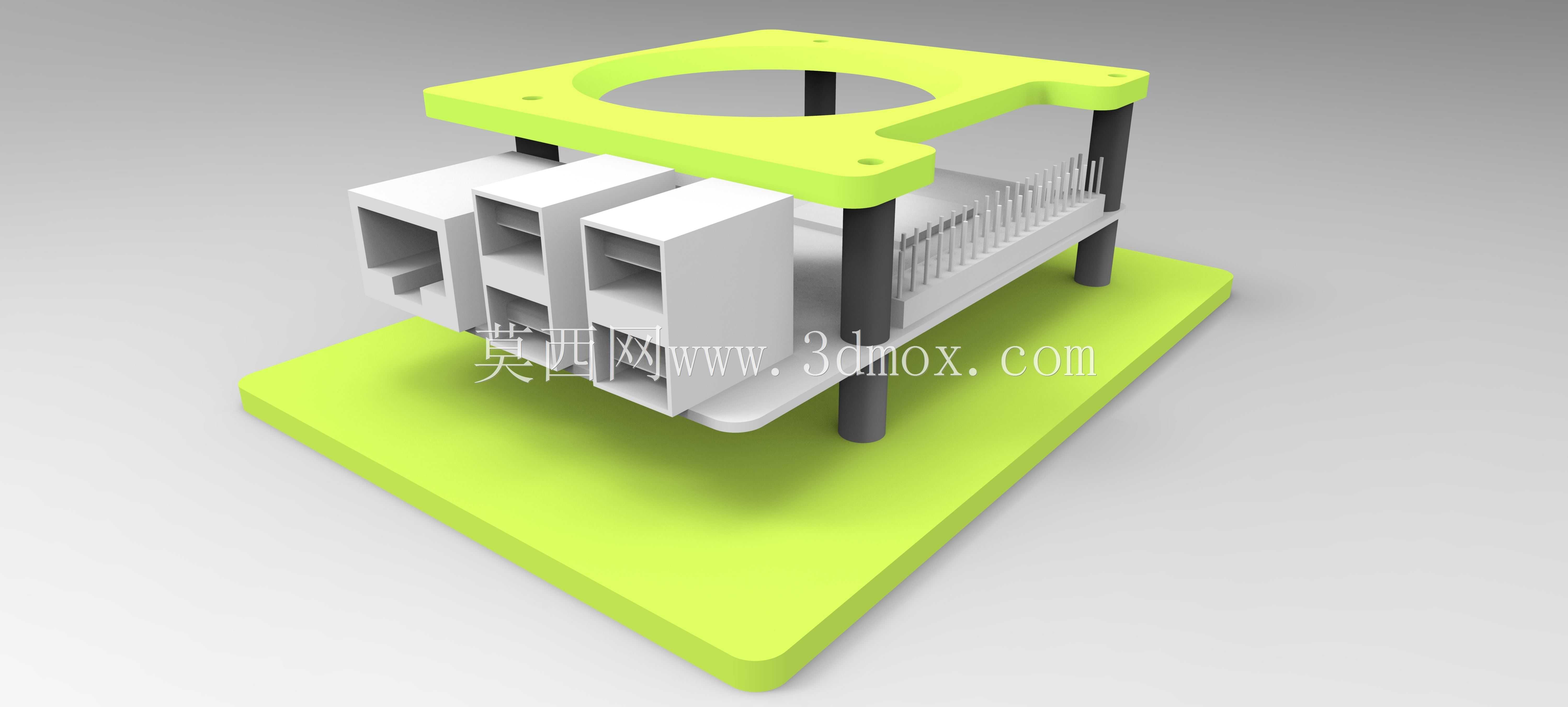

这套散热固定结构主要面向嵌入式开发、小型边缘计算节点部署场景，针对树莓派3在长时间高负载运行时主控芯片、内存颗粒积热导致的降频、运行不稳定问题设计，为单板计算机提供可靠的主动散热解决方案，同时兼顾安装便捷性与硬件防护性。整套结构采用分层堆叠设计，底层为承托底板，直接贴合树莓派3电路板底部轮廓，预留出GPIO排针、各类外接接口的完整操作空间，不会遮挡任何外接插拔位置，方便用户外接传感器、显示屏、扩展板等外设；中层通过铜柱支撑固定上层风扇安装板，上下层之间留出足够的通风间隙，让风扇吹出的气流可以完整覆盖电路板表面的所有发热元件，带走核心运算区域的热量，避免局部热量淤积。顶部安装板专门适配直径50毫米的标准直流散热风扇，安装孔位完全匹配常规5010风扇的固定孔距，用户可以直接使用标配螺丝将风扇固定在安装板上，风扇供电线可以顺着板件边缘的走线槽引出，直接连接树莓派的5V供电针脚即可运行，无需额外改装供电线路。整套外壳的所有结构件都适配3D打印工艺，壁厚设置均匀，没有大角度悬空结构，无需额外支撑即可顺利打印，普通FDM打印机使用常规PLA耗材就能完成制作，打印完成后只需要配套的铜柱、螺丝就能完成整机组装，不需要额外的粘接或者二次加工。结构整体尺寸紧凑，安装完成后不会额外增加过多的整机占用空间，既可以放置在桌面作为开发调试设备的散热底座，也可以安装到小型嵌入式设备机柜、智能终端内部，为长时间连续运行的树莓派提供稳定的散热保障，避免高温导致的系统宕机、硬件寿命缩短等问题。结构设计时充分考虑了安装边界，所有固定孔位都避开了电路板上的元件焊点，不会出现安装时挤压元件、短路电路板的风险，上下层的支撑铜柱高度经过反复调试，既保证了通风量足够带走高负载下的发热量，也不会让整体结构过高影响设备在狭小空间内的部署。
