自制钢管结构越野童车车架设计

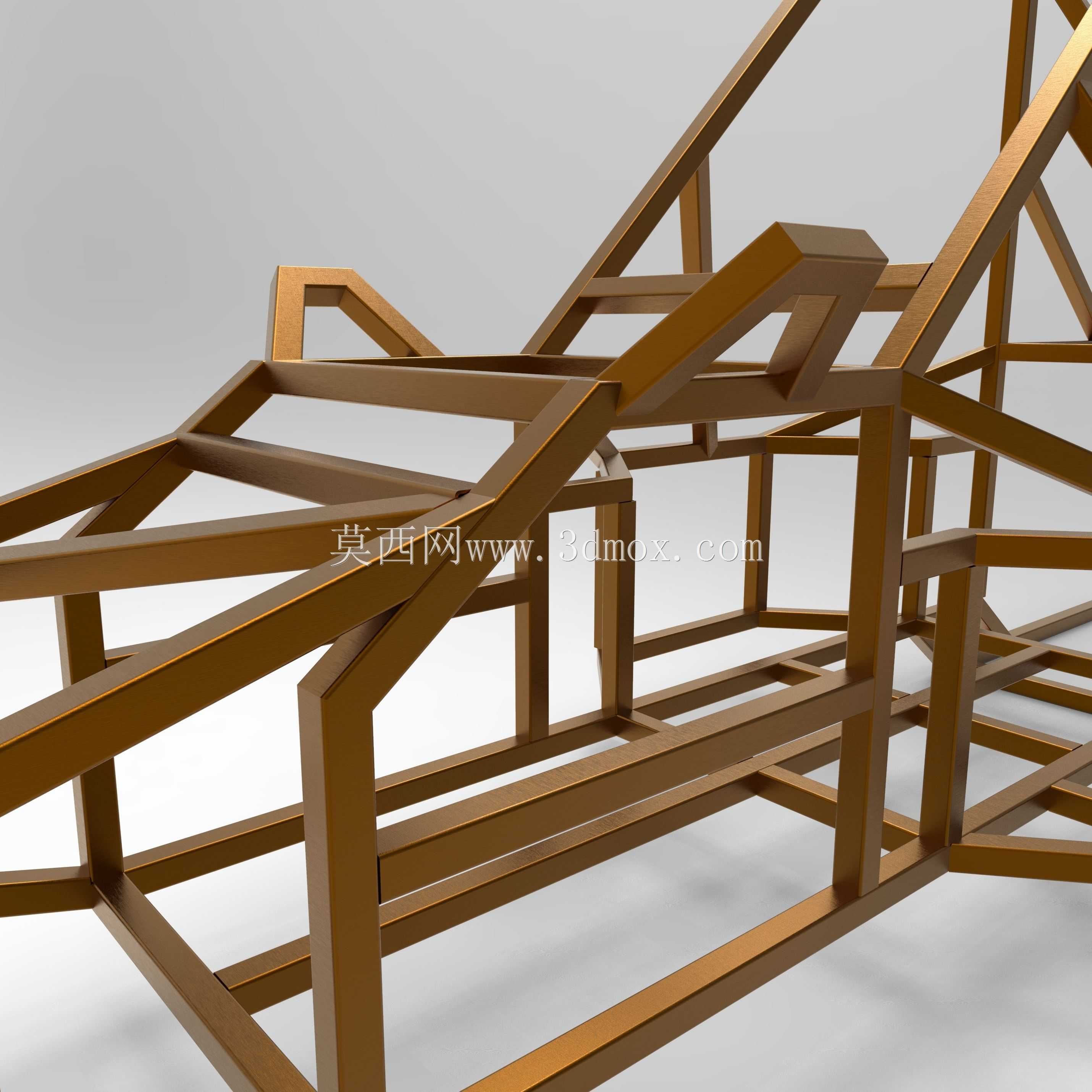

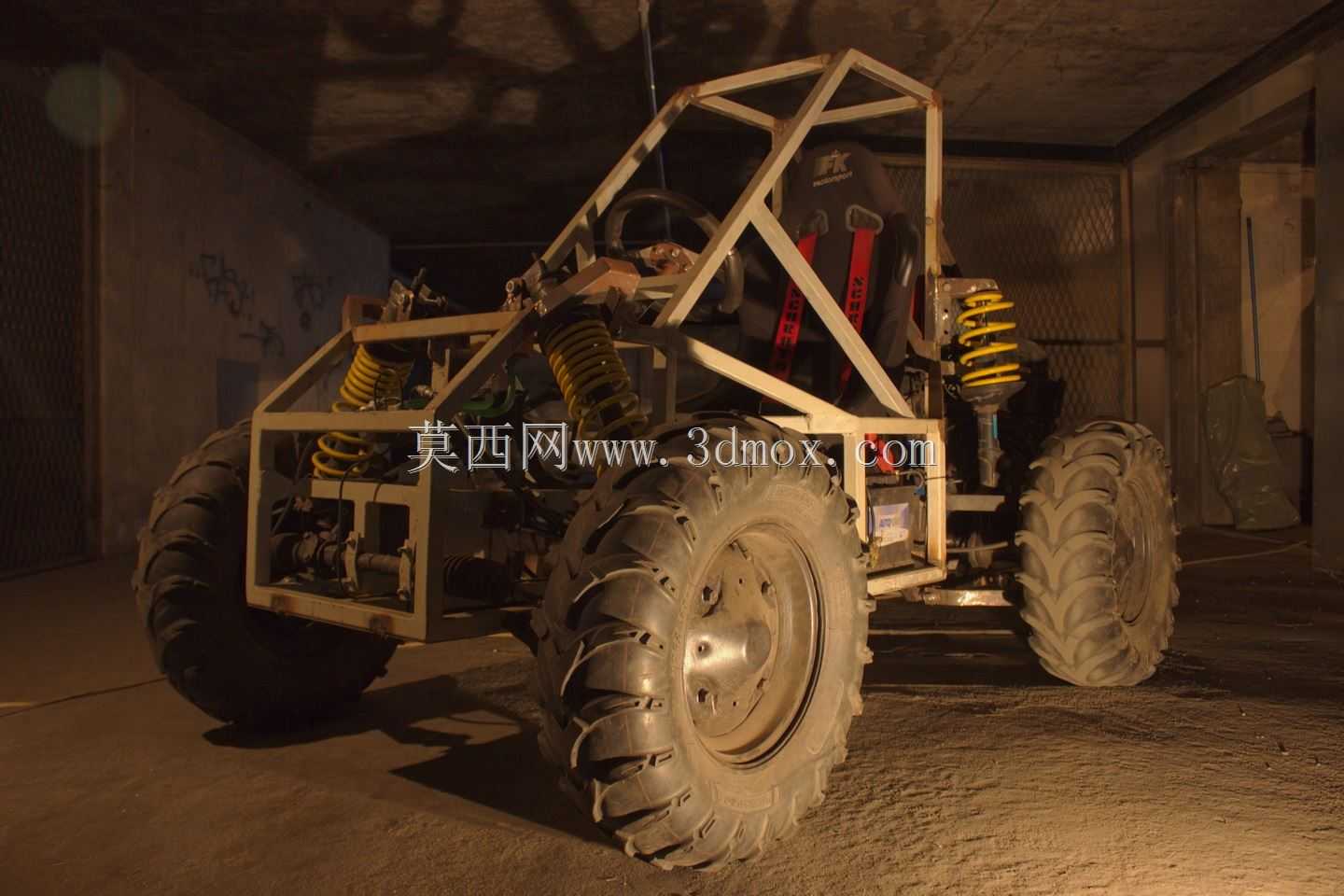

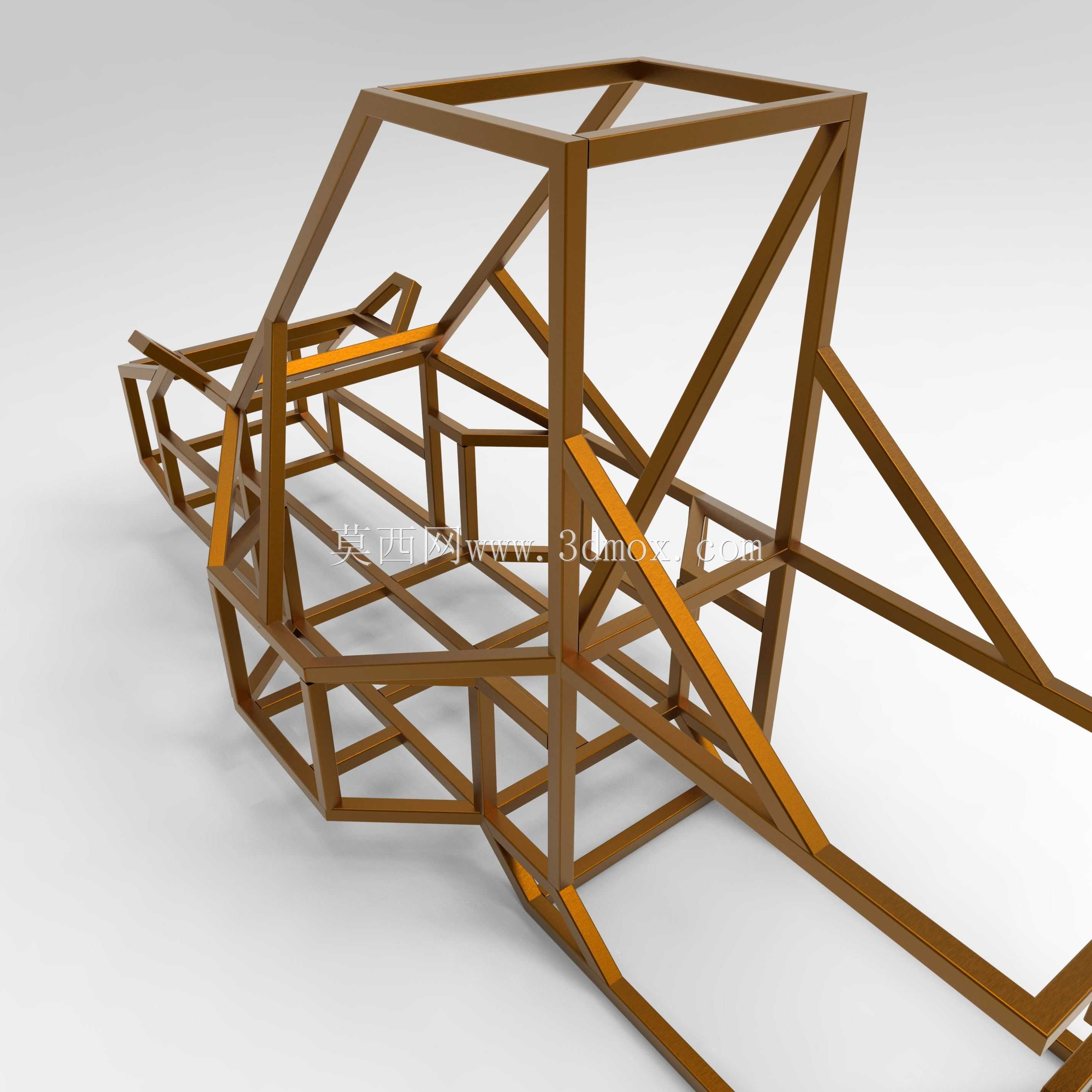

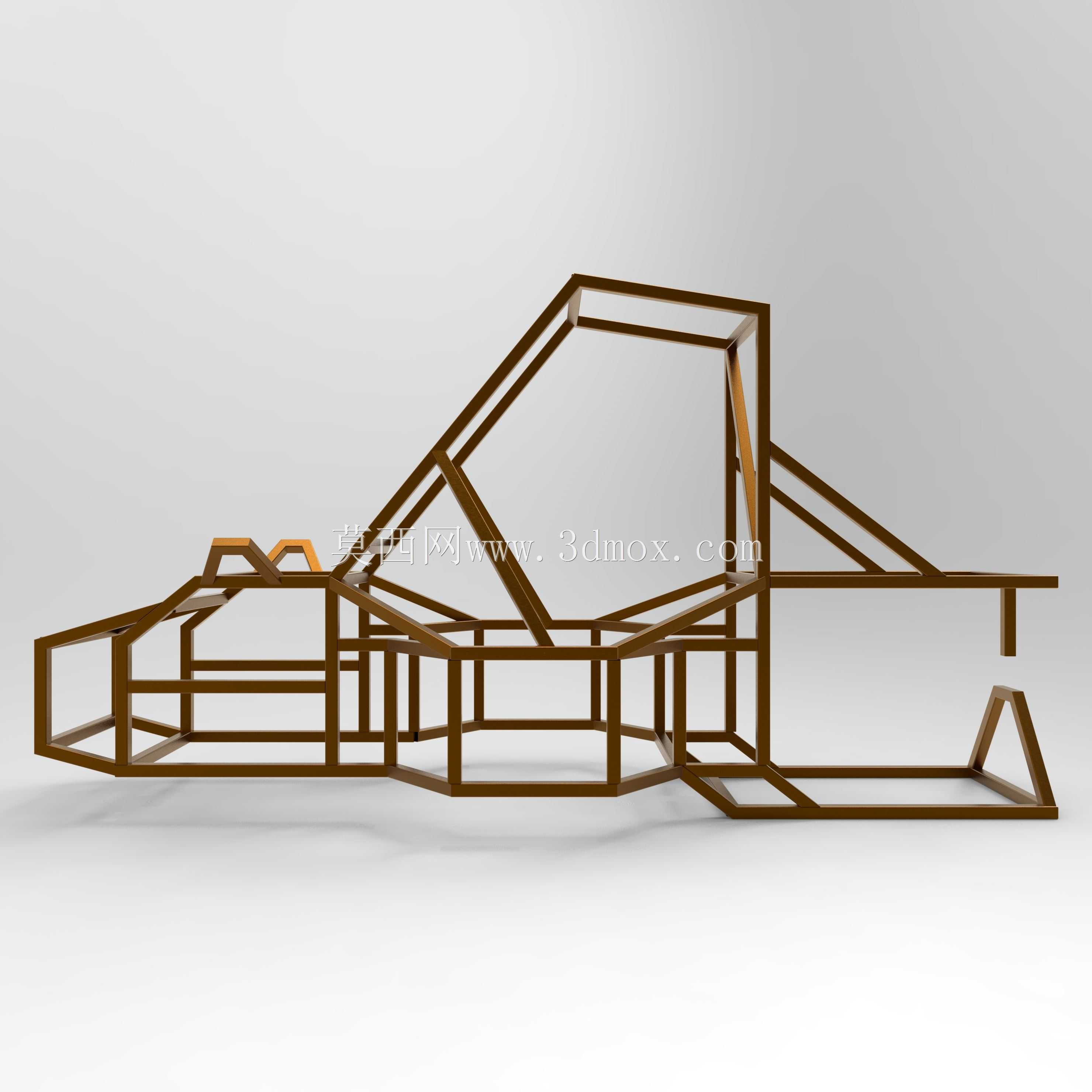

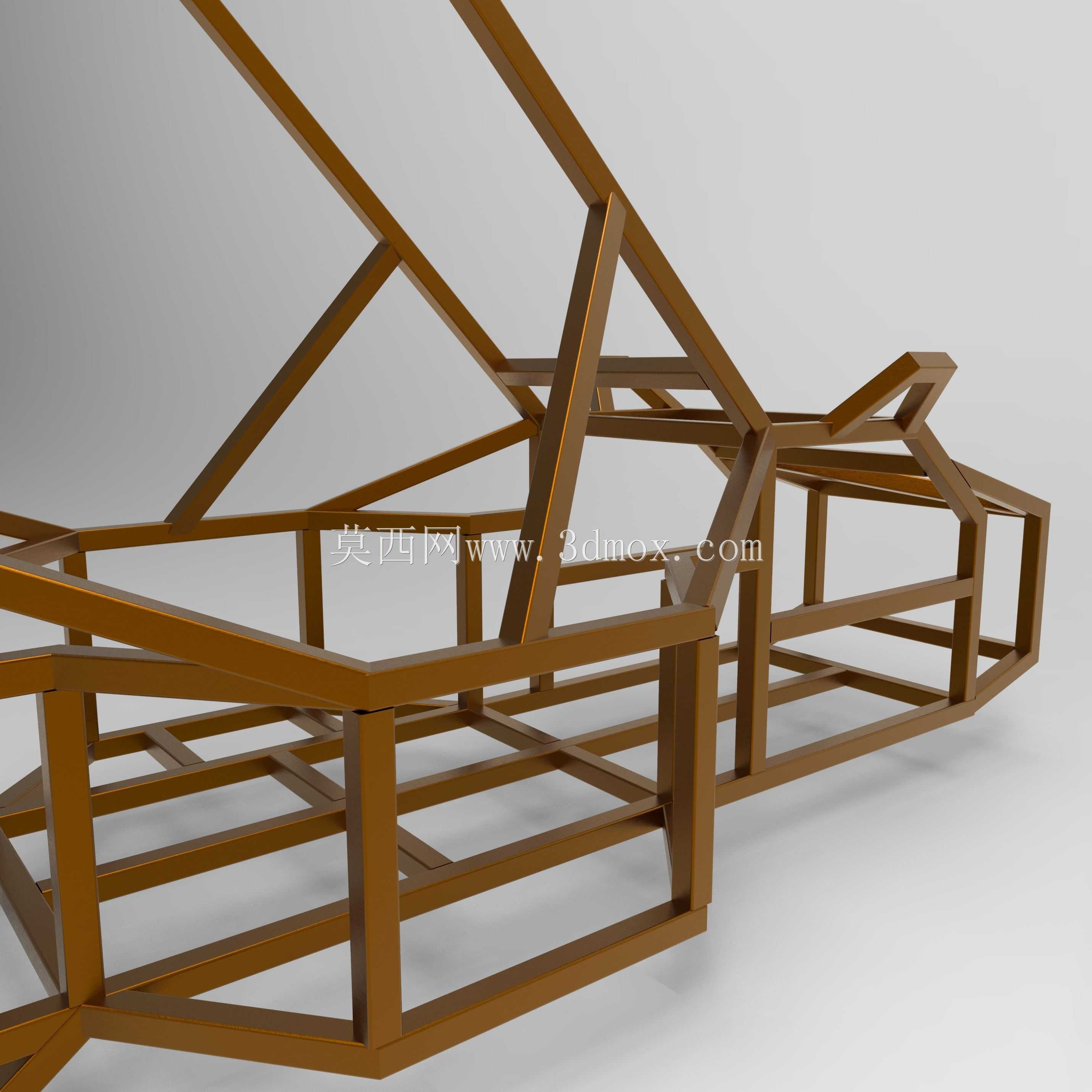

这款管架式越野童车主要面向户外非铺装路面的儿童驾乘玩乐场景，可适配郊野土路、砂石坡地、浅草滩等多种复杂户外地形，填补了普通城市童车无法应对复杂户外路况的使用空白，既可以作为儿童户外休闲的驾乘玩具，也可作为青少年机械实践教学的实物参考载体，帮助学习者理解越野车辆的底盘布局与行走系统逻辑。整车采用外露式钢管桁架结构作为核心承载主体，摒弃了传统童车的封闭式覆盖件设计，所有结构件直接外露，既能够直观展现车辆的机械结构美感，也能在发生碰撞时通过钢管的形变吸收冲击能量，为驾乘者提供更可靠的安全防护，同时外露的结构也方便日常的检修调整与个性化改装。行走系统搭配大颗粒深花纹的越野专用轮胎，胎块高度与沟槽宽度都经过针对性设计，在松软砂石、泥泞路面可以有效嵌入地面获得更强抓地力，避免普通光滑轮胎容易出现的打滑陷车问题；轮胎与车架之间搭配长行程螺旋弹簧悬架，每侧悬架都预留了足够的跳动行程，在经过颠簸路面、凸起障碍时，弹簧可以充分过滤路面传递的冲击，避免车架直接承受硬撞击，既提升驾乘的舒适感，也能保护车架结构不会因为频繁冲击出现焊缝开裂、结构变形的问题。设计过程中以轻量化与结构强度的平衡为核心思路，所有钢管构件都采用等强度布局，在驾乘者乘坐区域、悬架安装点位、动力固定区域采用加密的三角支撑结构，利用三角形结构的力学稳定性提升整体车架的抗扭、抗冲击能力，在非承载的辅助区域则适当简化钢管排布，尽可能降低整车整备质量，减少动力系统的负载，提升车辆的续航与动力响应表现。整车的安装边界充分考虑儿童驾乘的人机工程尺寸，乘坐区域的宽度、座椅的安装高度都适配6-12岁儿童的身形尺寸，操控机构的布置位置符合儿童的肢体活动范围，不需要过度伸展肢体就可以完成转向、加速、制动的操作；车架整体的宽度控制在1.2米以内，长度控制在1.8米以内，既保证行驶过程中的侧向稳定性，避免高速过弯时出现侧翻风险，也能够适配常规家用SUV的后备箱装载尺寸，方便用户将车辆运输到不同的户外场地使用。车架的所有连接点位都预留了标准化的安装接口，座椅、安全带、动力单元、转向机构都可以通过通用紧固件直接安装，不需要对主车架进行二次切割焊接，降低了后续组装与改装的门槛，用户可以根据自身的使用需求搭配不同功率的动力单元、不同样式的座椅与安全束缚装置，灵活调整车辆的性能表现与使用场景。
