菲亚特车型适配齿轮齿条转向传动结构

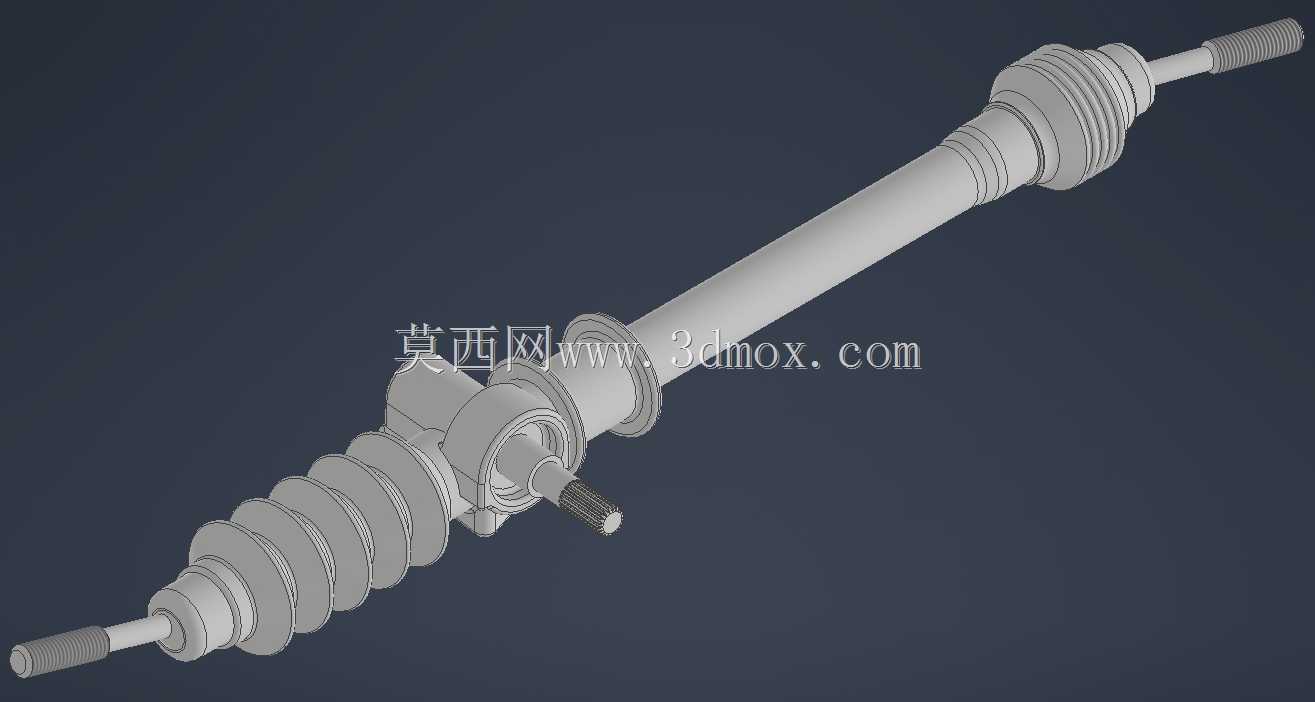

　　这套转向传动结构的三维数模，还原了齿轮齿条式转向器带横拉杆总成的完整形态，核心服务于乘用车辆的转向执行环节，是底盘转向系统里直接连接转向器输入轴与车轮转向节的关键传动部件。日常车辆转向操作中，驾驶员转动方向盘的力矩经过转向柱传递到转向器输入齿轮，这套结构就负责把齿轮的旋转运动转化为横拉杆的左右直线往复运动，最终拉动车轮转向节完成偏转，实现车辆的行驶方向调整。

　　从结构设计逻辑来看，数模里的齿条轴做了变径处理，中间啮合段的直径大于两端拉杆连接段，既保证了齿轮齿条啮合区域的结构强度，应对颠簸路面传递回来的反向冲击载荷，也尽可能控制了总成的整体重量，避免簧下质量过高影响行驶操控质感。齿条外侧的金属衬套在数模里做了精确的配合间隙还原，衬套内壁预留了润滑脂存储的微槽结构，实际装配时填充润滑脂后，既能降低齿条往复运动的摩擦阻力，也能阻隔外界泥水、沙尘进入啮合区域，延长部件的使用寿命。两端的波纹防尘罩采用了多褶皱的结构设计，数模里还原了褶皱的伸缩行程范围，当齿条左右移动时，防尘罩可以随动伸缩，完全覆盖齿条的外露活动段，不会出现拉伸撕裂或者压缩堆叠的问题，适配齿条全行程的运动边界。

　　数模里的两端横拉杆做了分段式结构还原，靠近齿条的杆端设置了螺纹调节段，实际装配时可以通过旋转杆体调整横拉杆的总长度，以此匹配不同车型的前轮前束参数要求，调整完成后通过锁止螺母固定，避免车辆行驶过程中参数出现偏移。横拉杆外端的球头销结构，数模里还原了球铰的摆动角度范围，既可以传递转向的拉压力，也能适配悬架跳动时车轮的上下摆动角度，不会出现运动干涉，这一点在做底盘运动仿真时尤为关键，数模的安装面、连接孔位都做了精确还原，可以直接导入底盘装配环境做DMU运动校核，验证转向全行程里和悬架摆臂、稳定杆、制动管路等周边部件的间隙是否满足设计要求。

　　从安装边界来看，这套结构的主体安装衬套设置在齿条壳体的两个固定点位，数模里还原了衬套的安装孔径、中心距参数，实际装车时通过橡胶衬套固定在副车架或者前围的安装座上，橡胶衬套可以过滤路面传递到转向器的细碎振动，避免方向盘出现打手的问题。输入轴的连接端做了花键结构还原，花键的模数、齿数都和对应车型的转向柱下万向节匹配，装配时可以直接对接，不需要额外做转接结构。

　　在实际维修替换、改装设计的场景里，这套数模可以直接用于配套部件的尺寸校核，比如替换不同阻尼的转向器衬套、调整横拉杆的长度适配改装后的轮距参数，都可以先在数模里完成装配验证，再进行实物加工，减少试错成本。做转向系统的受力仿真时，数模的各个部件的壁厚、加强筋位置都做了1:1还原，可以直接导入CAE软件施加极限工况载荷，比如原地转向的最大力矩、颠簸路面反向冲击载荷，验证壳体、齿条、拉杆的应力分布是否满足强度要求，避免出现部件断裂的风险。

　　不同于简化的概念模型，这套数模还原了所有装配细节，包括防尘罩的固定卡箍位置、球头的密封罩结构、壳体上的安装定位凸台，不管是用于车型逆向开发的参考，还是维修教学的演示模型，都能满足精度要求，不需要再额外做细节补全。在做整车装配的干涉检查时，数模的外形轮廓完全还原实物尺寸，可以准确验证转向打到最大角度时，横拉杆和车轮内侧、制动卡钳、翼子板内衬的间隙，避免实车装配时出现转向打满轮胎磨拉杆的问题。
