影视拍摄用电动摄影机滑动承载装置

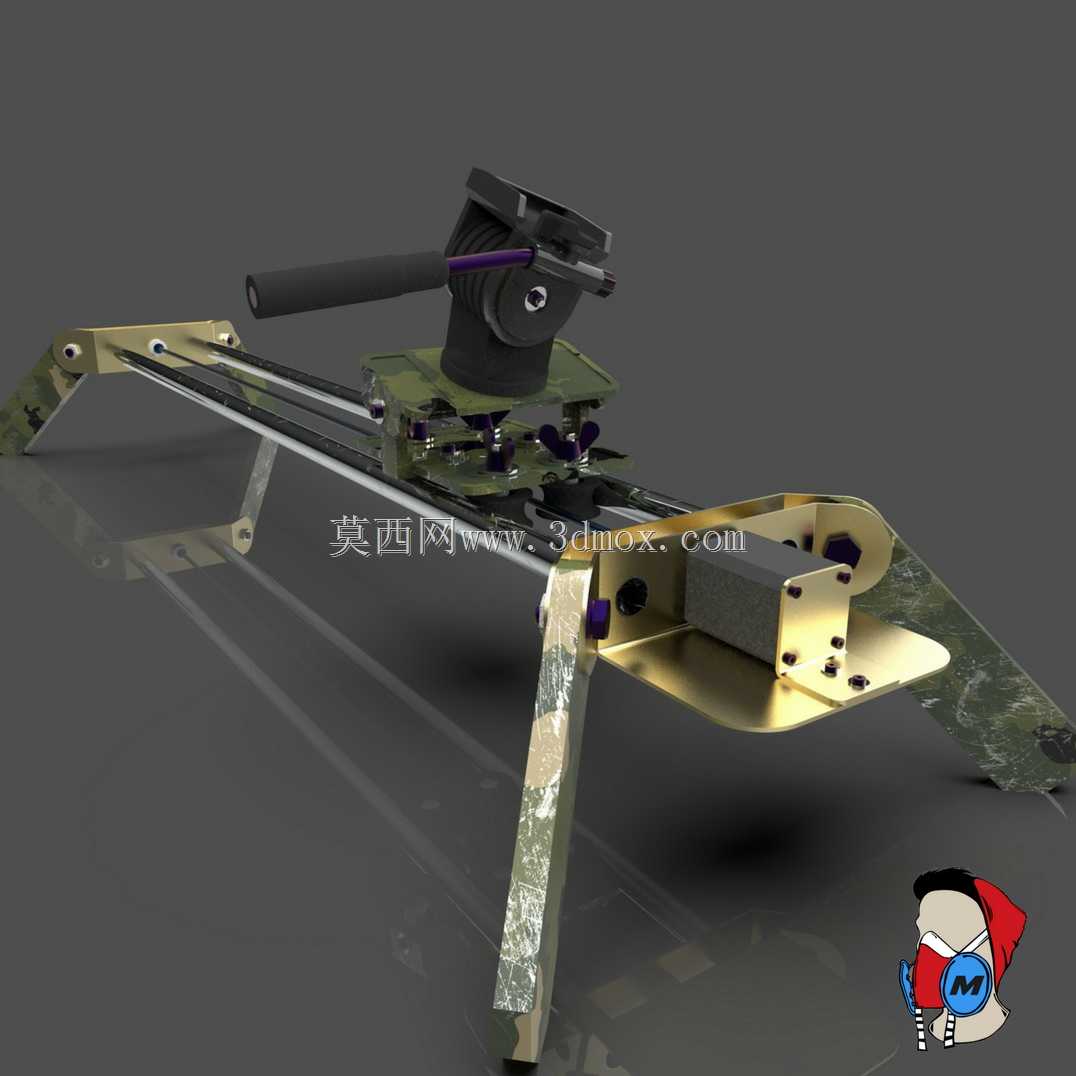

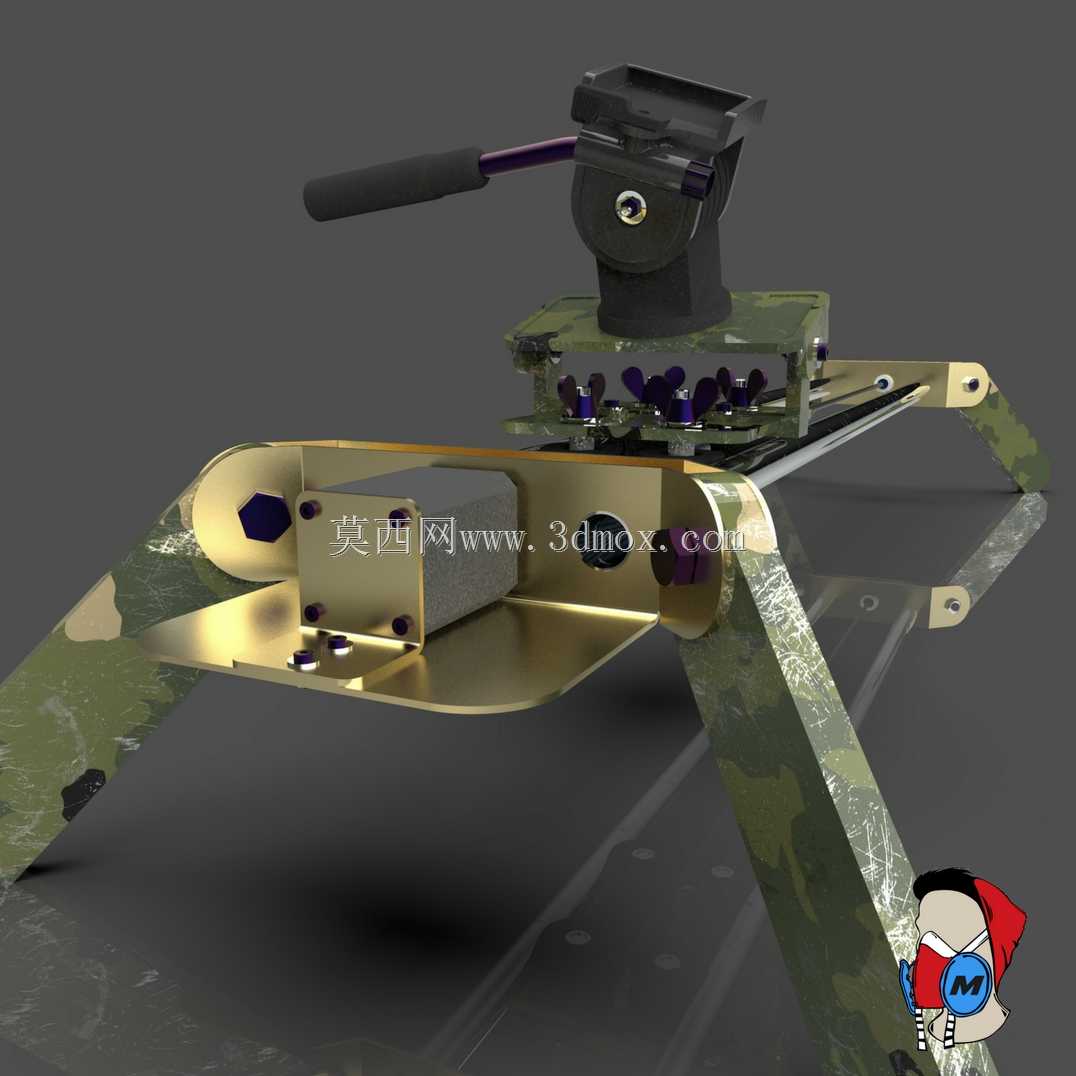

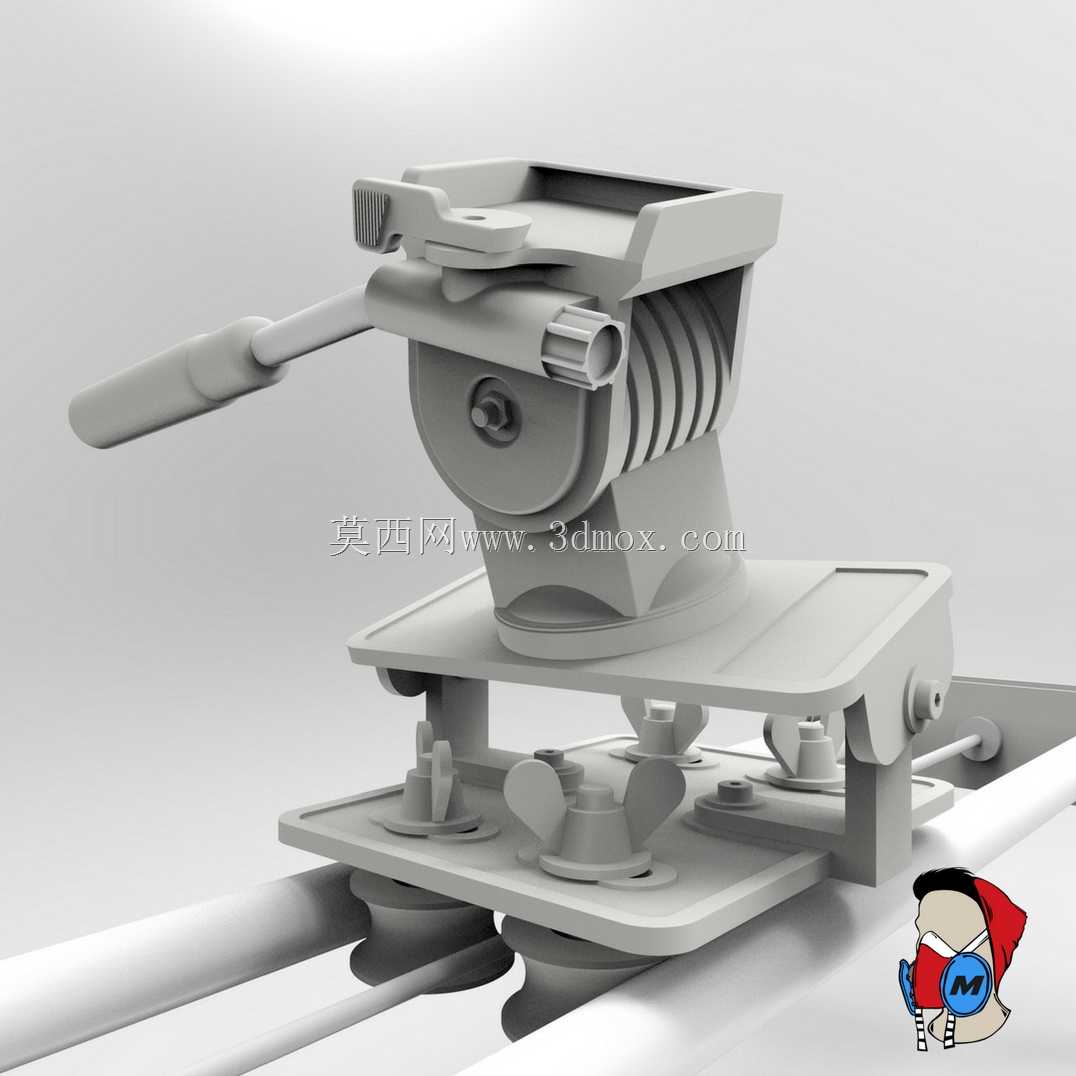

该装置主要应用于专业影视拍摄、商业广告摄制、短视频创作等场景，是安装在摄影导轨上的摄影机承载调节部件，核心用途是为摄影设备提供稳定的水平滑动支撑，同时配合上部云台结构实现拍摄角度的多维度调整，解决拍摄过程中镜头平滑移动、机位快速微调的需求，避免手持或普通支架拍摄产生的画面抖动、移动轨迹不顺畅的问题，满足推拉镜头、跟拍移动主体等专业拍摄手法的实现要求。在功能特性上，该装置采用双层夹板式锁紧结构适配圆形摄影导轨，下部设置多组翼型锁紧旋钮，无需额外工具即可手动完成装置在导轨上的固定与松紧调节，滑动时滚轮贴合导轨柱面，运行阻力均匀无卡顿，可实现匀速平滑的位移效果；上部集成带操作手柄的阻尼云台，支持水平方向360度旋转、垂直方向俯仰角度调节，云台表面设置标准安装螺孔，可匹配主流型号的专业摄影机、单反相机及摄像配件，手柄处设置阻尼调节结构，可根据拍摄需求调整云台转动的阻尼力度，避免镜头转动过快产生的画面突兀感。设计思路上，整体采用一体化结构设计，将滑动承载底座与角度调节云台整合为单一组件，减少分体式配件拼接产生的装配间隙与晃动量；初始方案中弯曲材料厚度设定为5毫米，优化后调整为3毫米，在保证结构刚性、承载摄影设备不发生形变的前提下降低整体自重，减轻导轨负载同时方便操作人员快速拆装转移；底部锁紧结构采用L型螺母嵌入夹板内侧的设计，旋转锁紧旋钮时螺母不会随旋钮同步转动，提升锁紧操作的顺畅度，所有活动连接部位均预留合理装配公差，长期使用磨损后可通过调节锁紧结构补偿间隙，延长部件使用寿命。外形尺寸与安装边界方面，装置整体底座宽度适配常规双管摄影导轨的标准间距，下部夹板的开合范围覆盖市面主流直径的圆形摄影导轨，无需额外转接配件即可直接安装；上部云台的安装面尺寸符合专业摄影设备的通用安装规格，设备安装后整体重心落在底座支撑范围内，滑动及角度调节过程中不会出现重心偏移倾覆的问题；操作手柄向外延伸的长度经过优化，既保证操作人员握持调节时的力矩足够，转动操作省力，又不会因长度过大在狭窄拍摄空间内触碰周边设备或人员，整体结构无尖锐外凸棱角，搬运及使用过程中不会刮蹭设备或划伤操作人员。
