多轴联动星型手轮齿轮传动装置

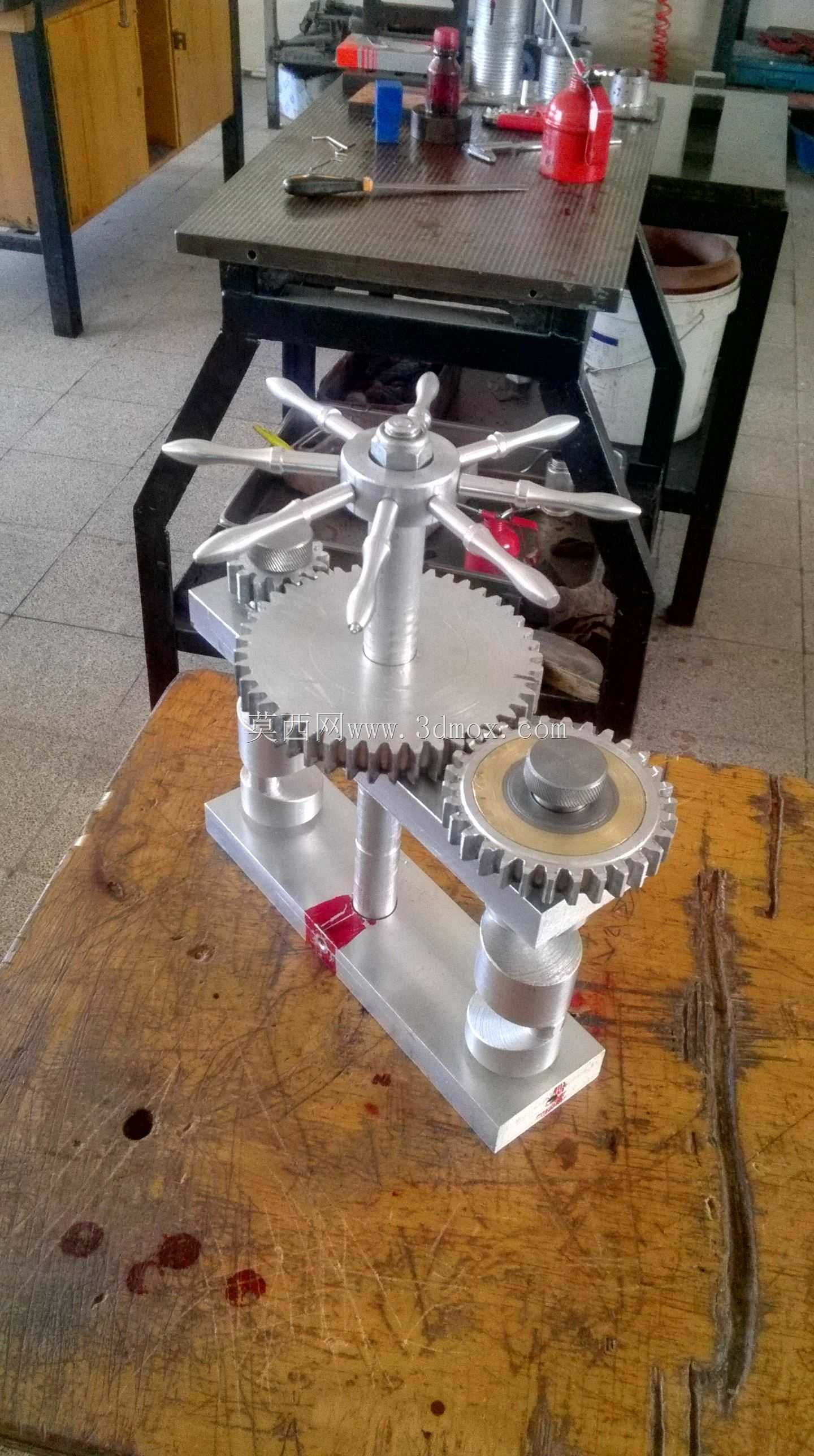

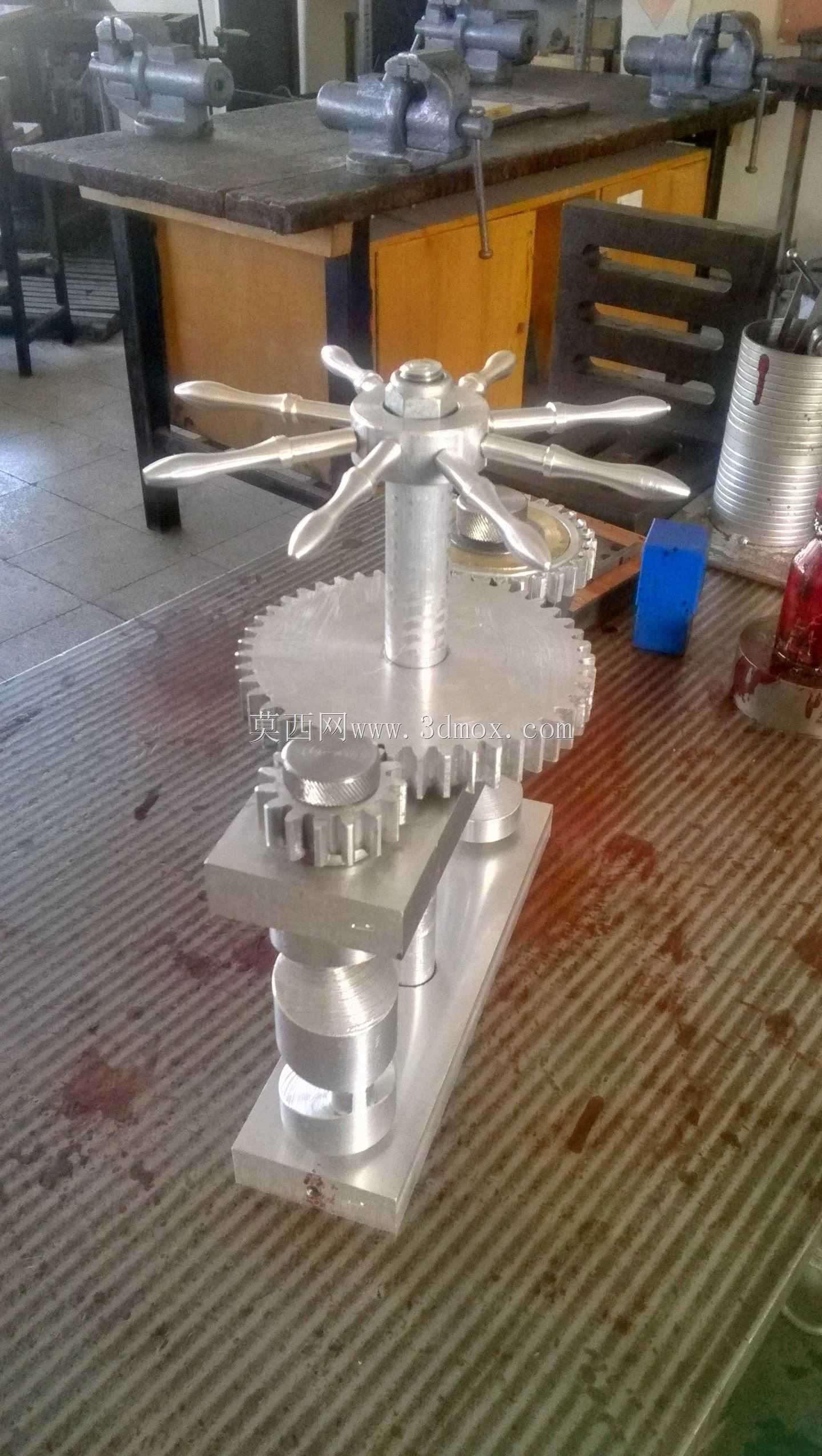

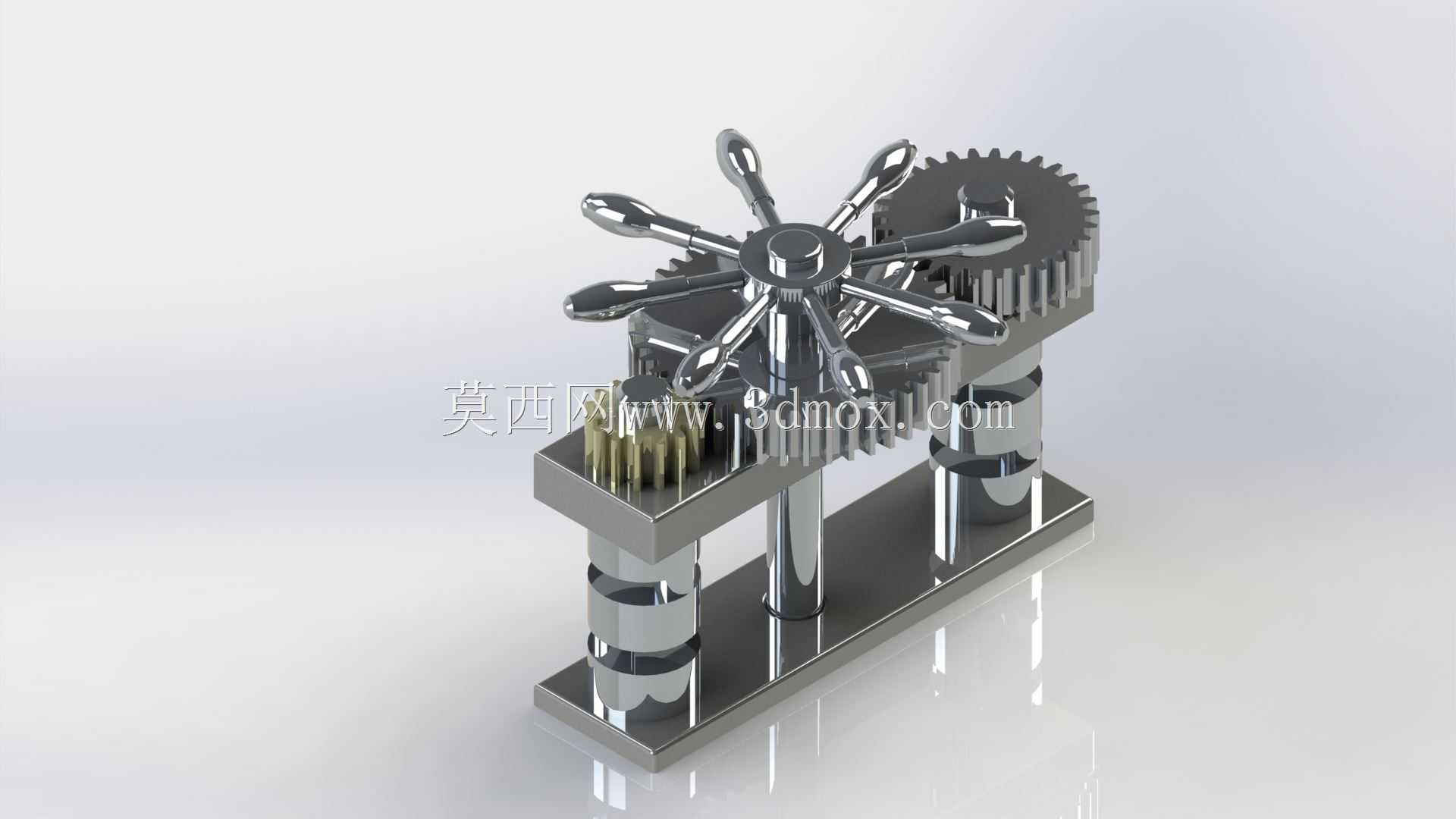

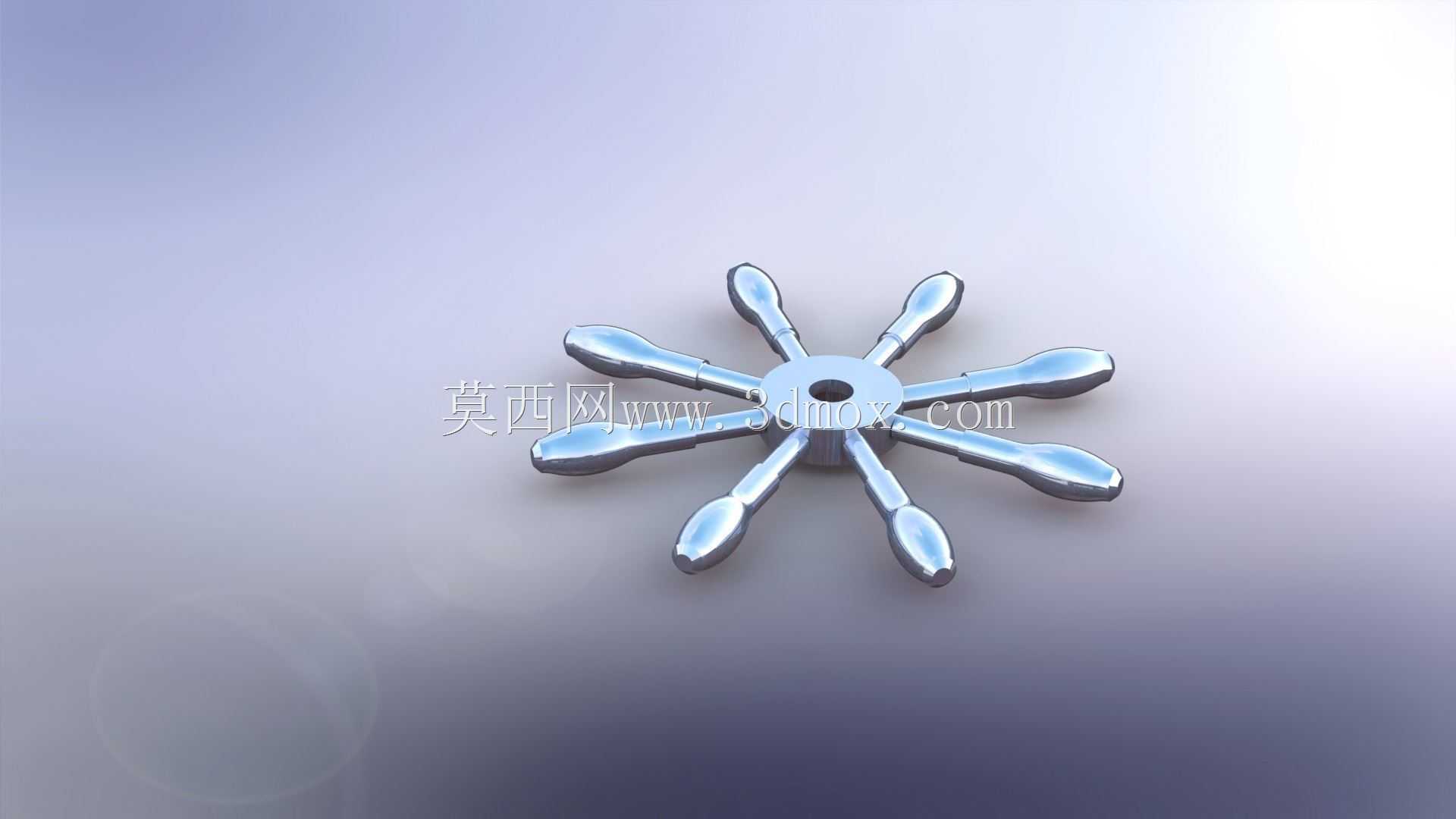

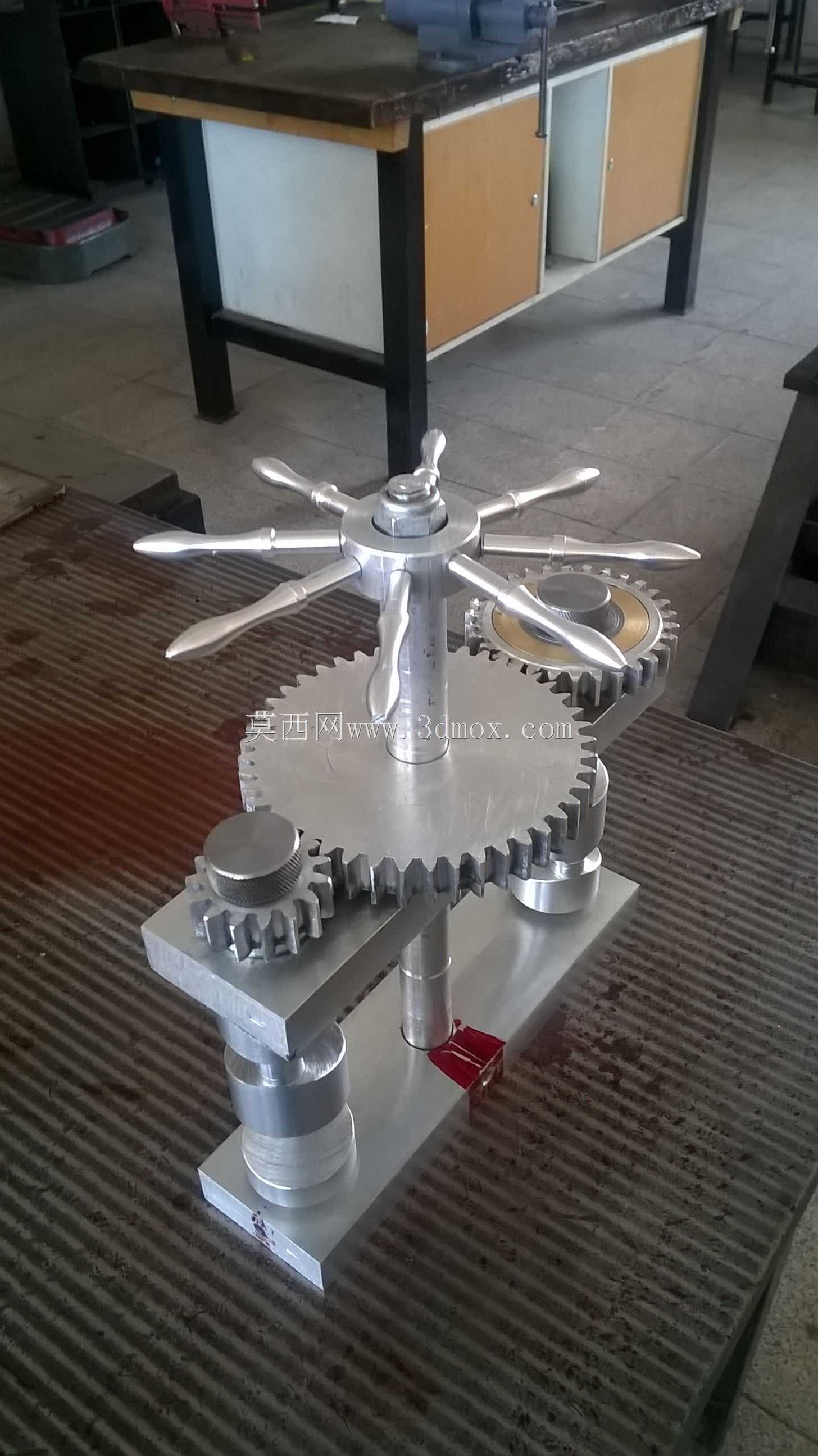

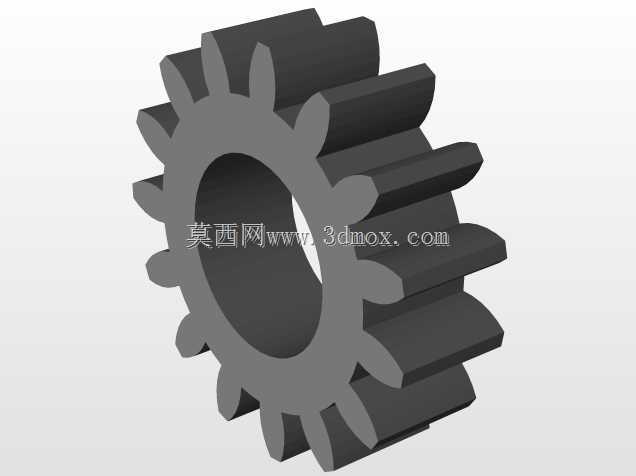

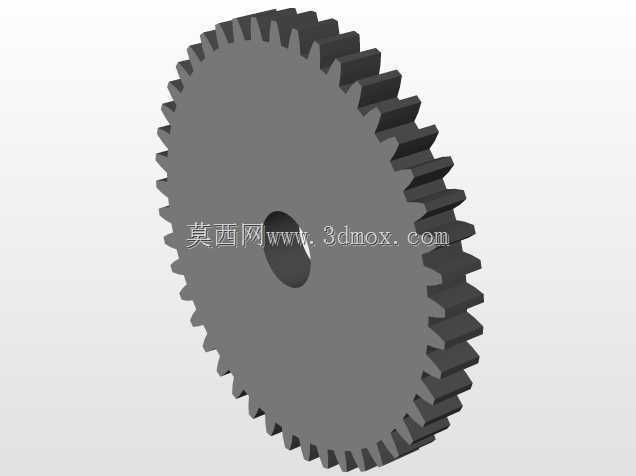

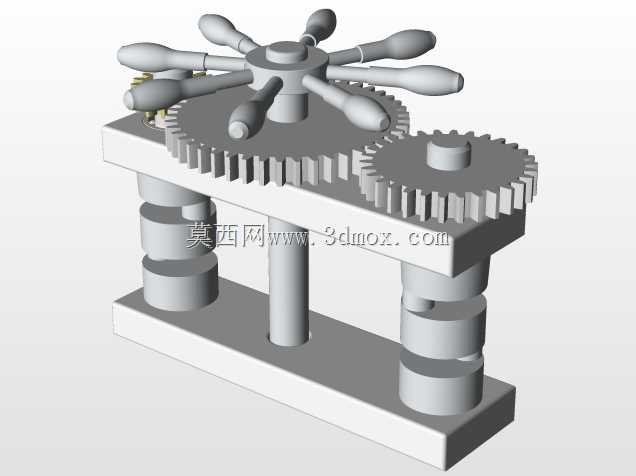

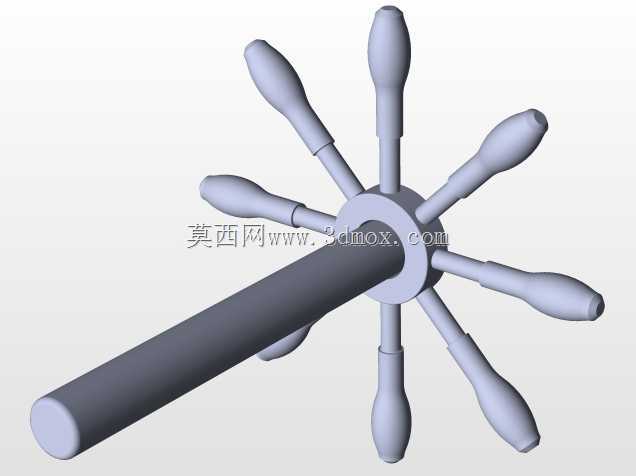

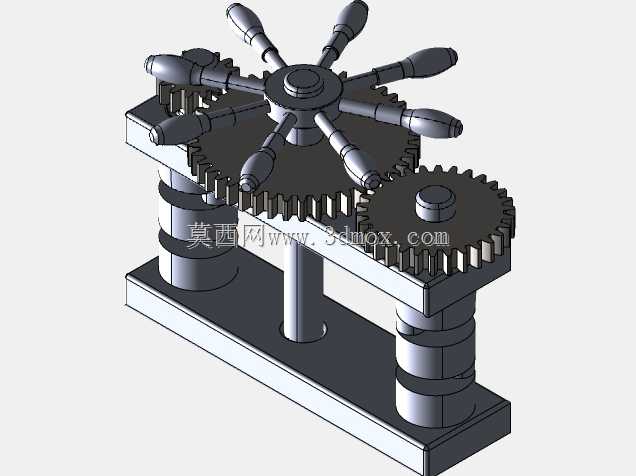

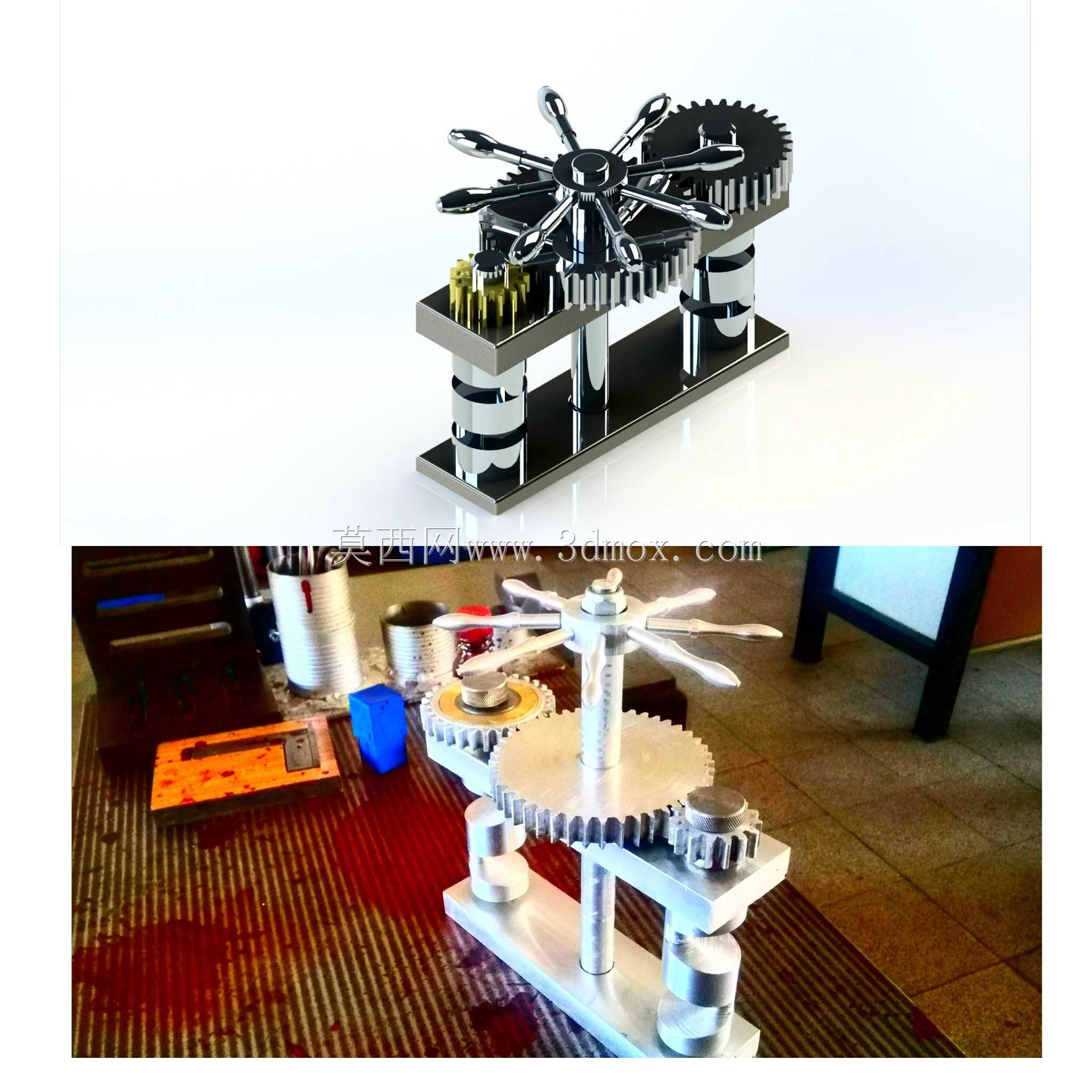

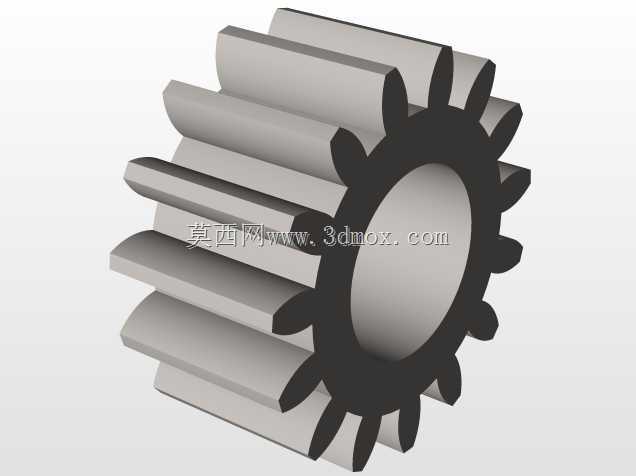

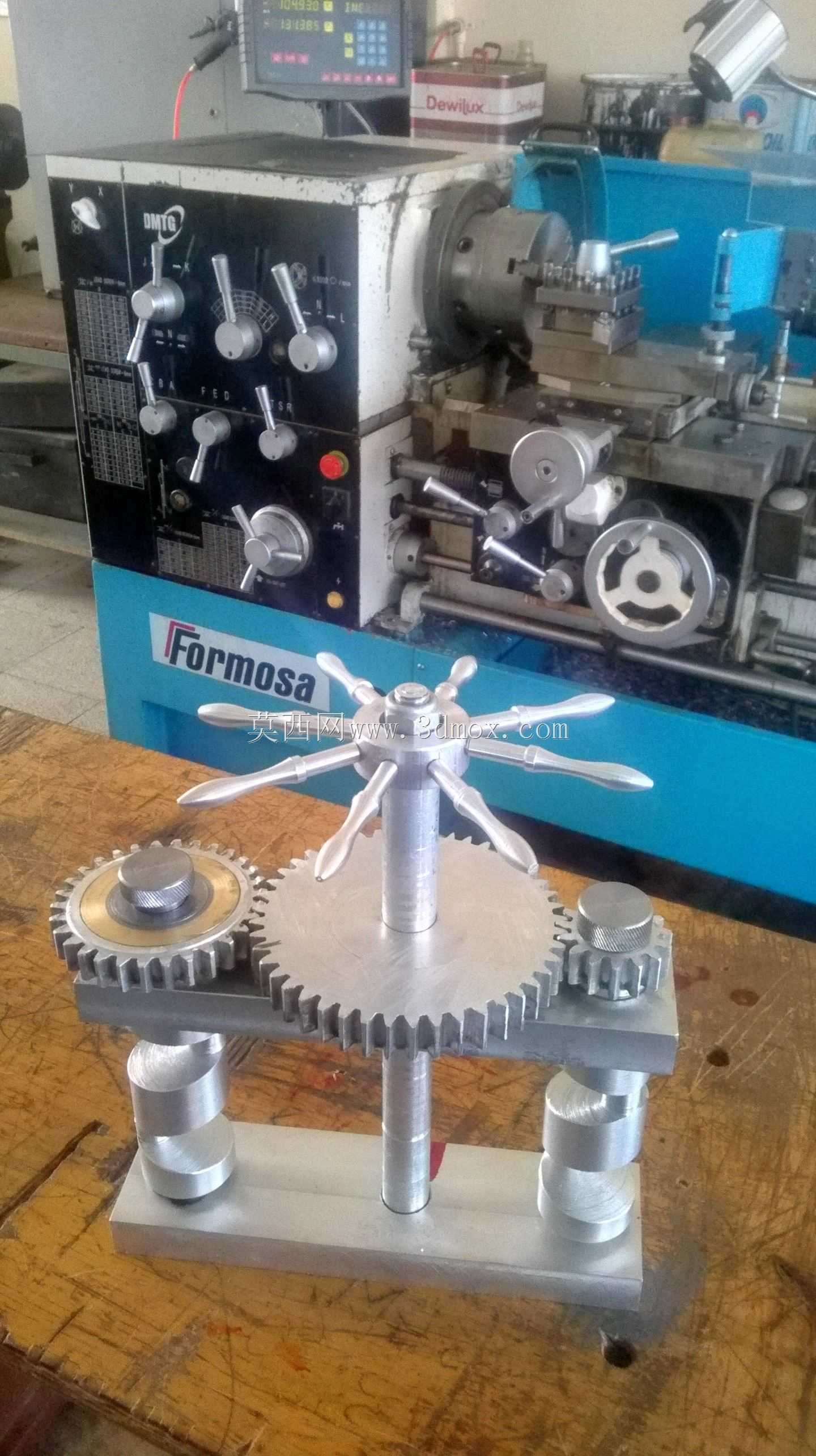

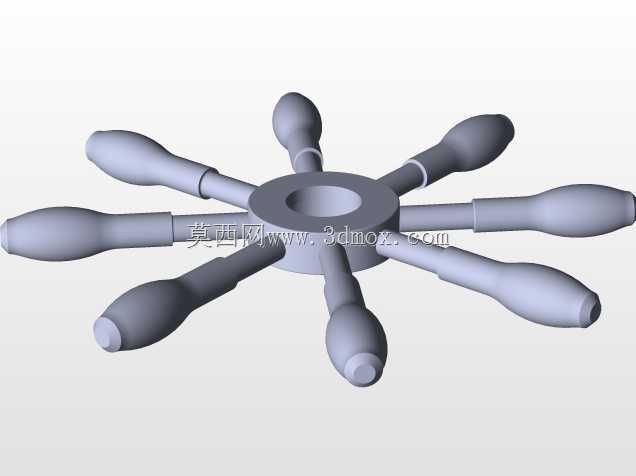

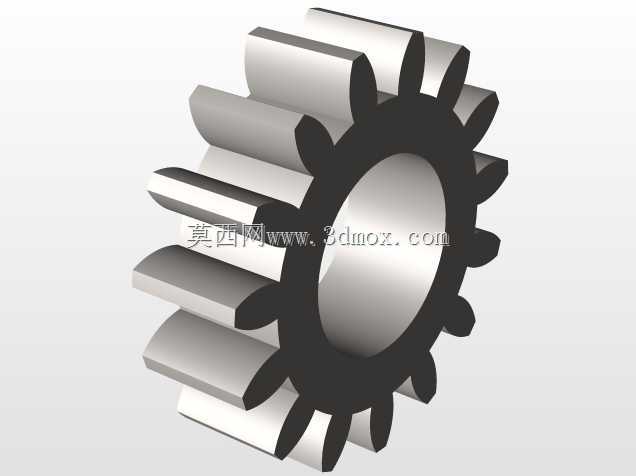

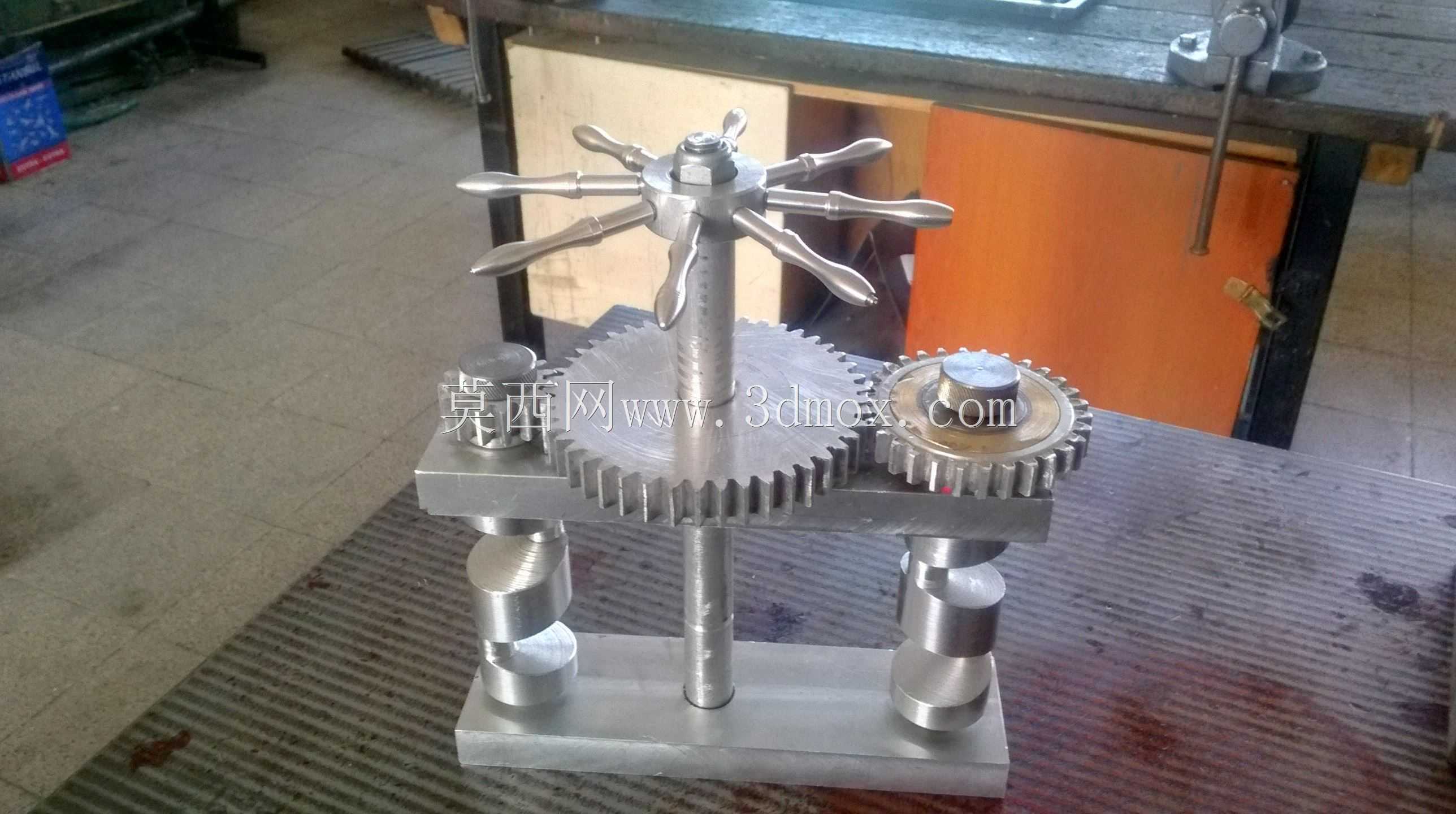

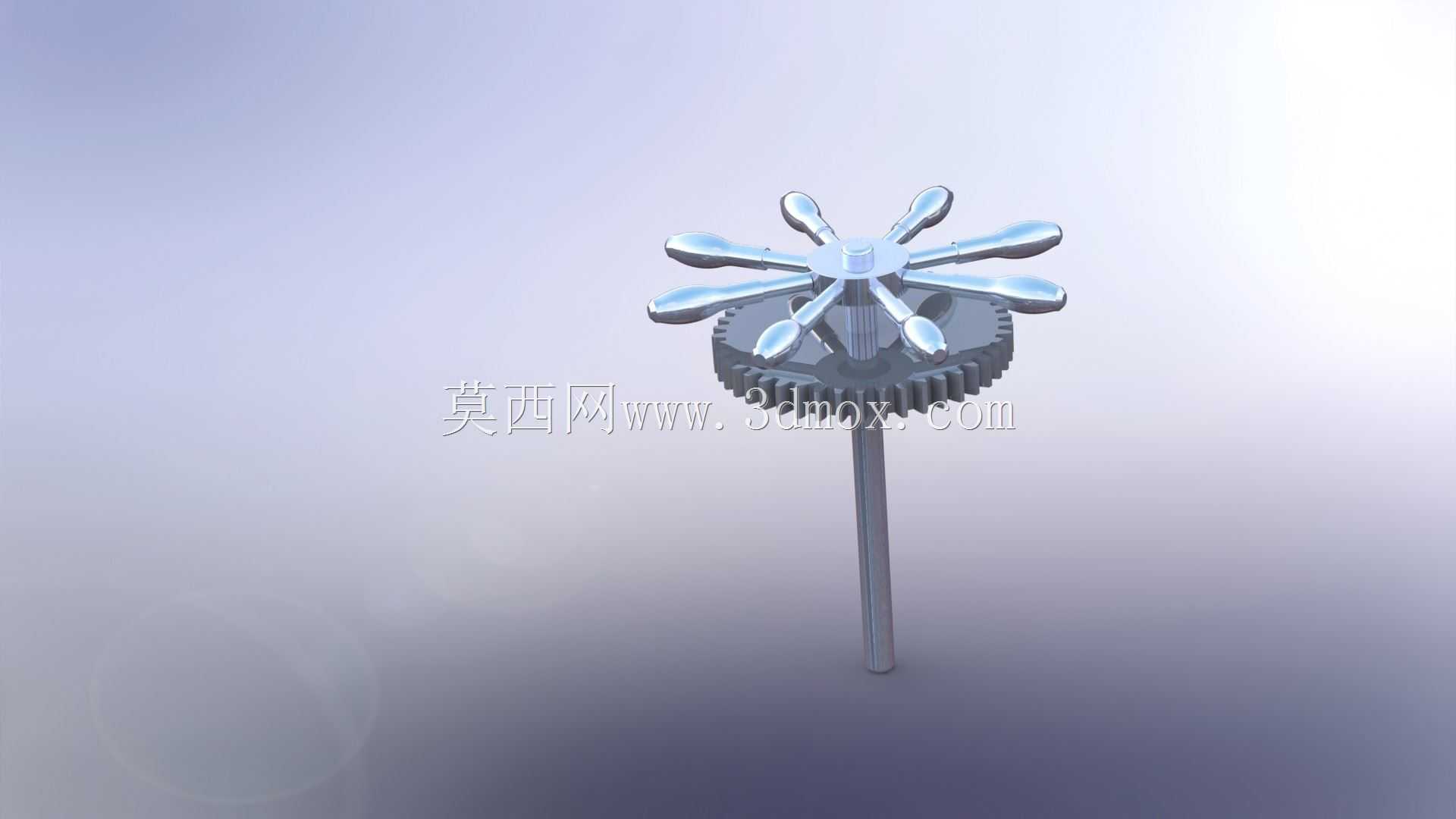

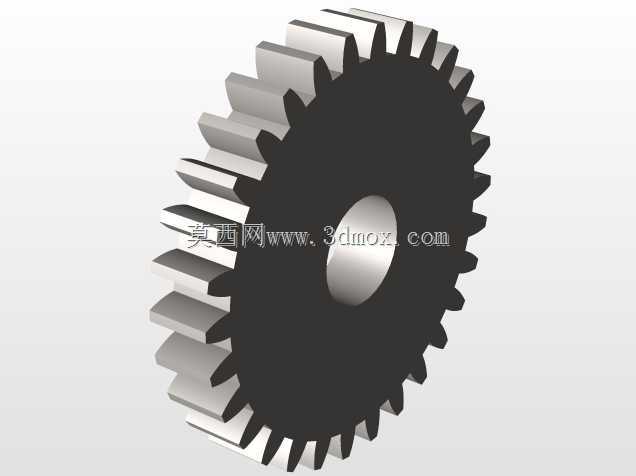

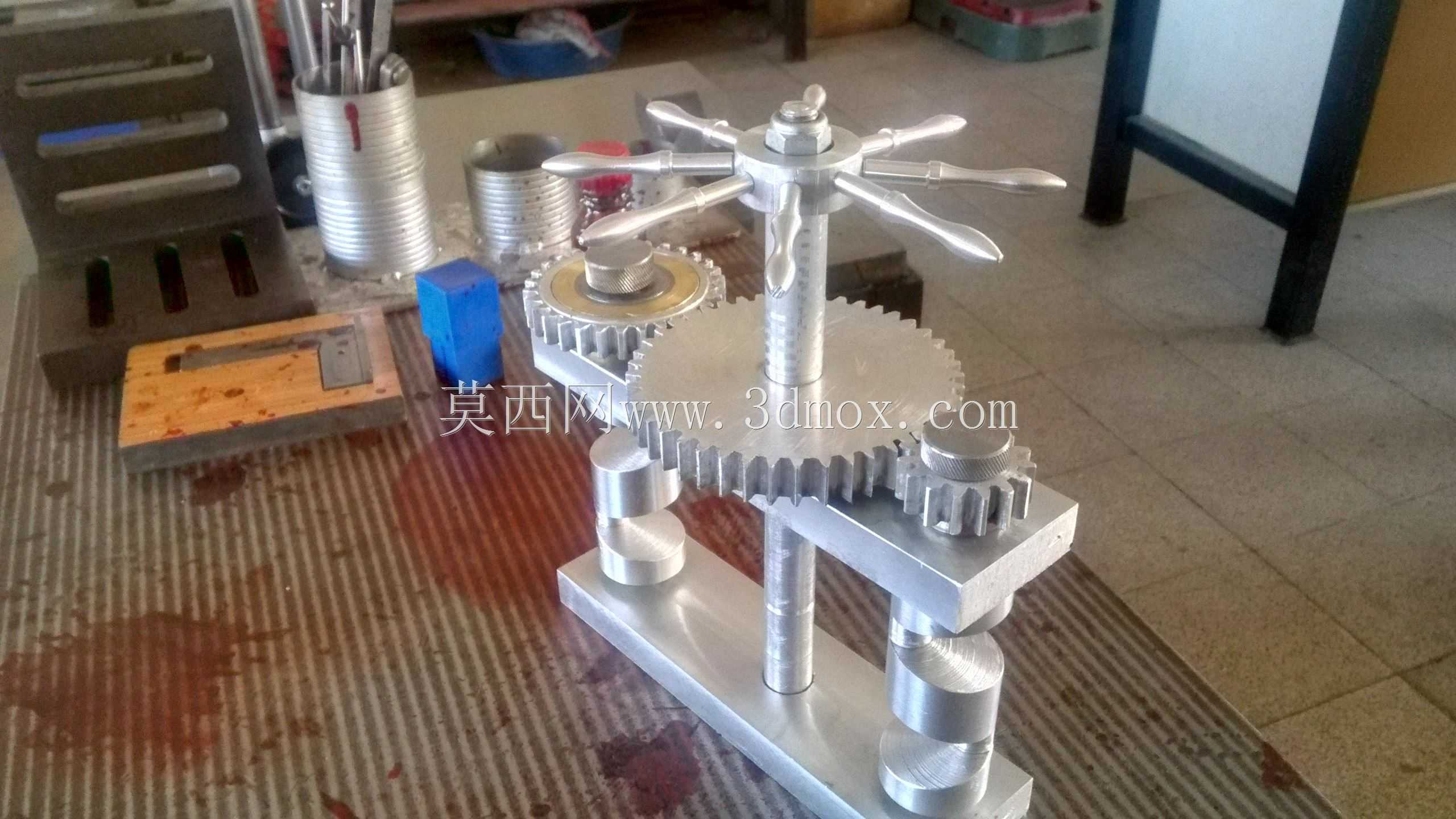

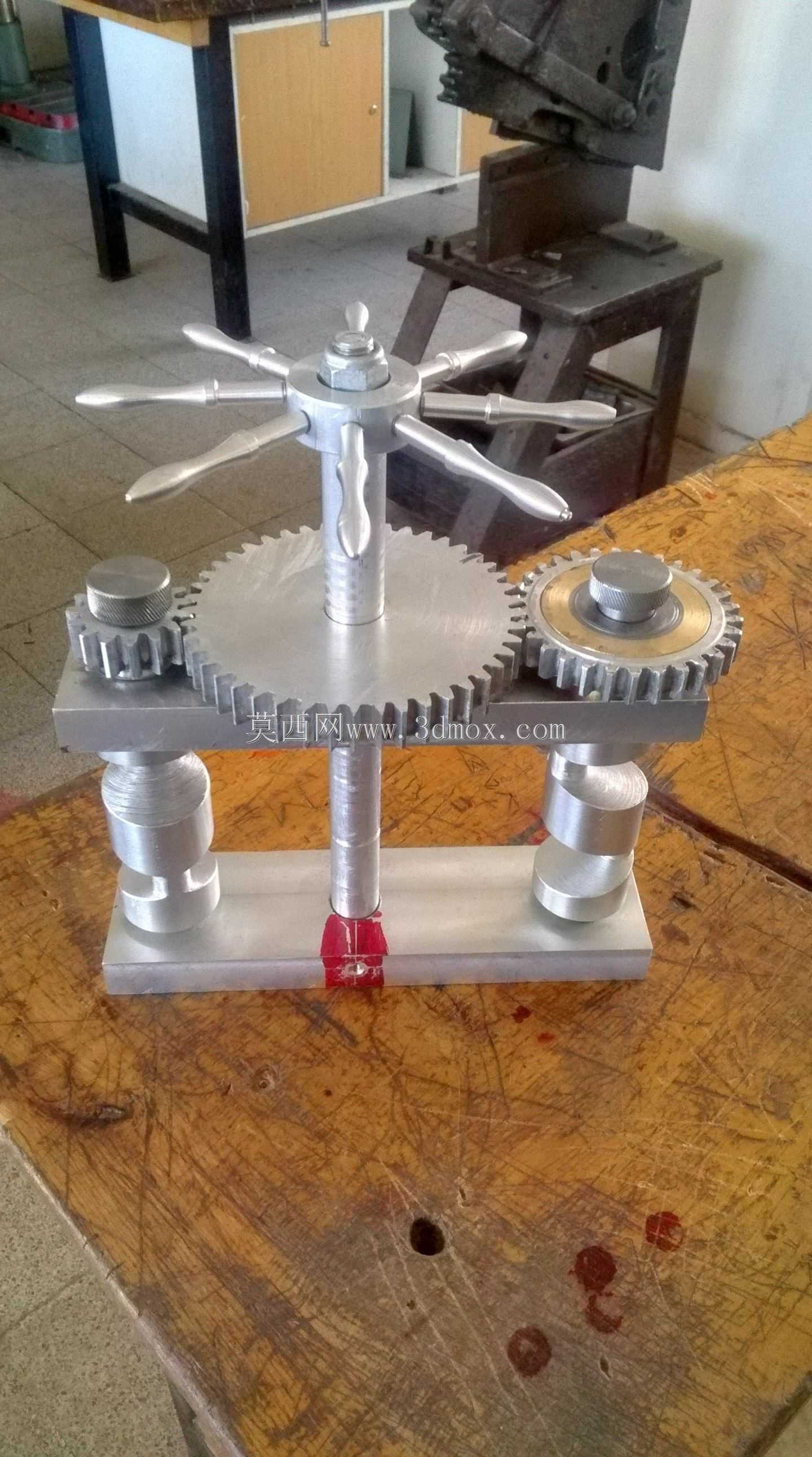

这款多轴联动星型手轮齿轮传动装置，主要面向小型精密机械的手动进给、工位调节类场景，常见于教学实验台、小型工装夹具的手动调节单元、非标检测设备的微调机构中，能够通过单端手轮输入，同步驱动多根输出轴完成定比转动，实现多工位同步动作的调节需求，避免了多手轮分别操作带来的动作不同步、调节效率低的问题。装置核心采用平行轴直齿圆柱齿轮传动结构，输入端为星型布局的手摇手轮，轮辐采用流线型抛光金属设计，握持转动时受力均匀，单圈转动的输入扭矩可通过齿轮组的齿数配比完成扭矩放大，即便输出端带有一定负载，也能通过手轮轻松驱动，不会出现卡滞、费力的情况。齿轮组采用多层平行排布设计，不同齿数的齿轮相互啮合，可根据实际使用需求搭配不同的传动比，实现输出端不同的转速与扭矩输出，所有齿轮均做了齿廓修形处理，啮合间隙控制在极小范围内，传动过程中空回量极低，调节精度能够满足小型精密设备的微调需求。整体支撑结构采用立式立柱加矩形底板的设计，三根镀铬立柱既作为齿轮轴的安装支撑座，也承担整体结构的受力载荷，底板为平整矩形结构，安装时可直接通过螺栓固定在设备台面上，安装边界清晰，不需要额外设计复杂的转接安装座，整体结构的外形尺寸紧凑，横向占用空间小，能够适配多数小型设备的内部安装空间，不会占用过多的设备内部布局空间。设计过程中优先考虑了手动操作的人机工程学，星型手轮的高度设置在适合人手站立操作的区间，转动时手腕不需要过度弯折，长时间操作也不易产生疲劳；所有外露的金属部件均做了抛光防锈处理，既提升了整体的质感，也能在常规车间环境下长期使用不易生锈，日常维护仅需要定期在齿轮啮合处添加润滑脂即可，不需要复杂的保养流程。传动结构的设计充分考虑了传动平稳性，齿轮啮合的重合度大于1.2，转动过程中不会出现明显的顿挫、异响，手轮输入的动力能够平顺传递到各个输出轴，多轴同步转动的相位差控制在极小范围内，能够满足多工位同步动作的一致性要求，适合用于需要同步调节多个工位位置的小型机械设备中。
