NGW型内啮合行星轮系传动结构

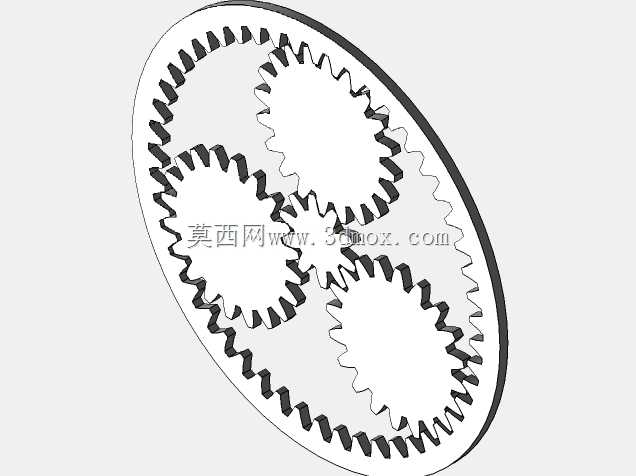

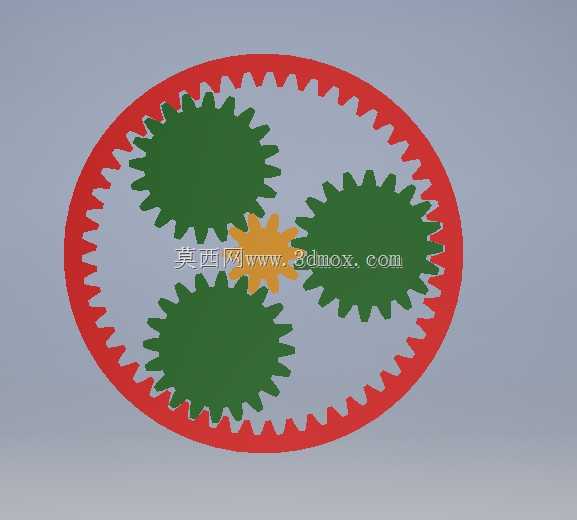

这套行星轮系结构是动力传动领域应用极为广泛的核心减速部件，常见于工业伺服传动系统、新能源汽车电驱单元、工程机械行走驱动、风电增速齿轮箱、自动化生产线输送驱动等场景，能够在紧凑的安装空间内实现大传动比动力传递，相比传统定轴轮系具备承载能力强、传动效率高、运行平稳噪音低的显著优势。整套结构由内齿圈、多组行星轮、居中布置的太阳轮共同构成，内齿圈作为固定或输出构件时可适配不同的传动比需求，多组行星轮沿太阳轮周向均匀布置，能够将输入载荷均匀分流到每一组啮合齿面上，大幅降低单齿承受的接触应力与弯曲应力，同等承载能力下整体体积可比平行轴减速结构缩小40%以上，重量降低30%左右，非常适合对安装空间、设备自重有严格限制的应用场景。设计过程中首先根据额定输入扭矩、目标传动比、允许安装边界确定各齿轮的模数与齿数匹配关系，太阳轮采用浮动式安装设计，可自动补偿加工与装配带来的同轴度误差，保证各行星轮载荷分配均匀；行星轮通过滚动轴承安装在行星架的销轴上，销轴与行星架采用过盈配合连接，避免运行过程中出现销轴窜动引发的传动异响；内齿圈采用薄壁环式结构，在保证齿部强度的前提下尽可能缩小径向尺寸，同时预留与设备壳体连接的安装止口与螺栓孔位，安装时可直接通过止口定位实现与壳体的同轴装配，无需额外调整啮合间隙。整套轮系的外形为规整圆形结构，径向尺寸围绕内齿圈外圆设计，轴向尺寸根据行星轮厚度与行星架安装空间确定，安装边界可适配不同规格的标准连接法兰，输入端太阳轮可通过花键、平键与驱动电机轴直接连接，输出端行星架可根据负载需求设计为轴输出、法兰输出等多种形式，能够灵活适配不同设备的安装接口需求。轮系啮合过程中多齿同时参与啮合，传动冲击小，运行过程中振动幅度低，可适配高转速输入的应用场景，同时因为载荷分流的设计特性，在重载冲击工况下也能保持稳定的传动性能，不会出现单齿过载断齿的失效问题，日常维护仅需定期更换齿轮箱内润滑脂即可，长期运行可靠性优异。
