TBS纳米级FPV无人机视频发射模块

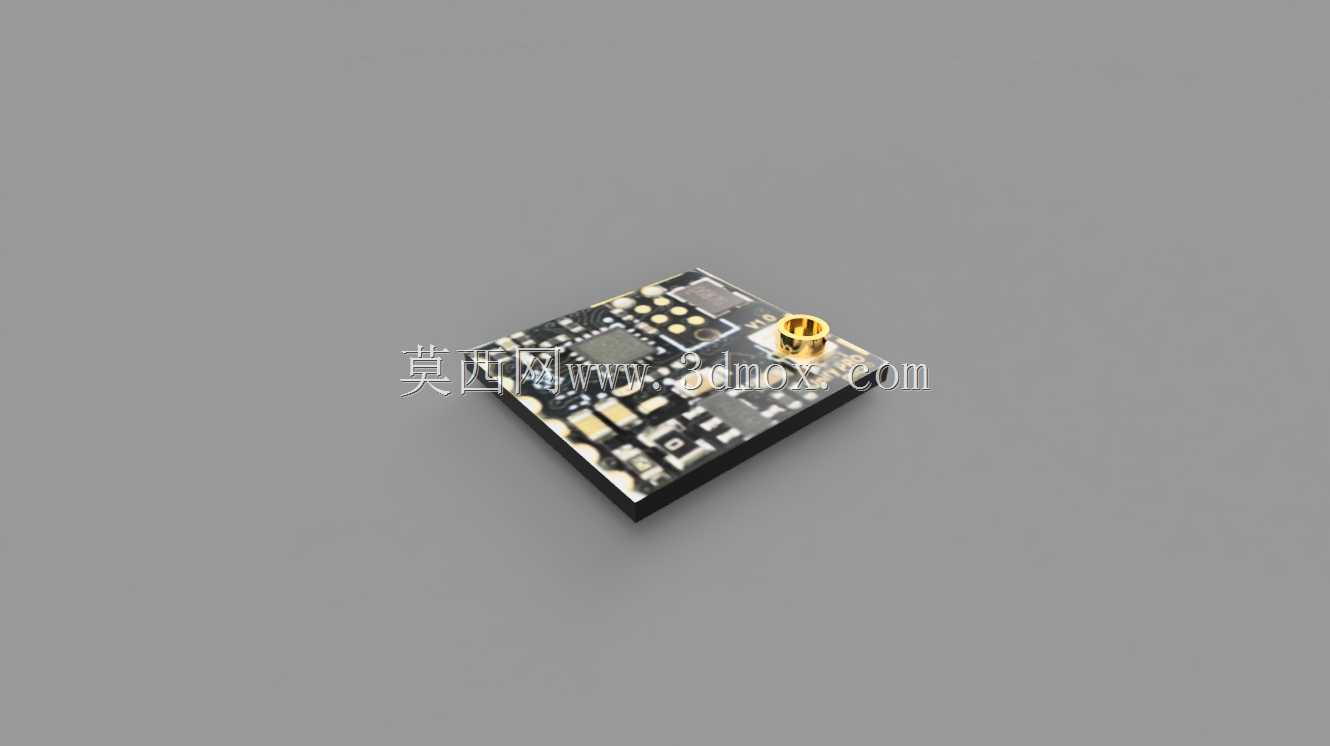

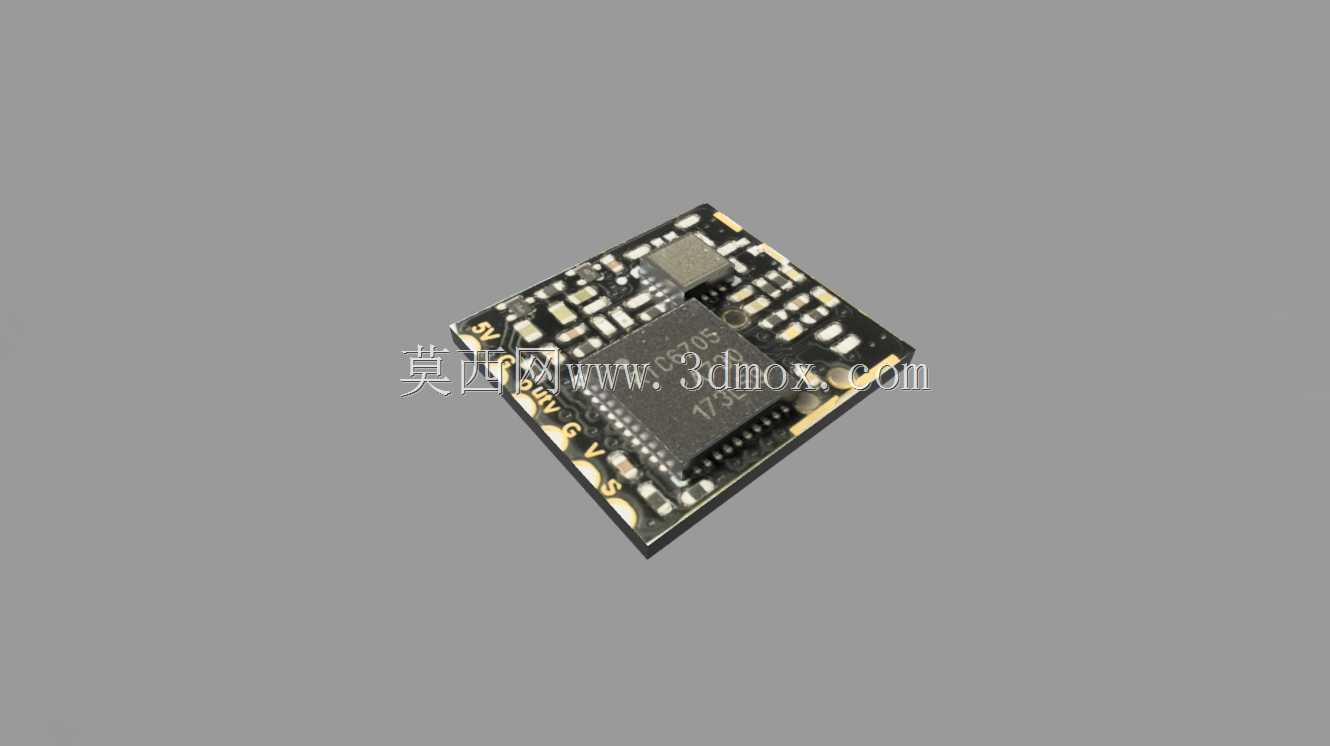

这款纳米级视频发射模块是专为轻量化FPV穿越机、微型航拍无人机设计的核心射频传输部件，主要应用在室内竞速无人机、牙签机、迷你航拍机这类对整机重量和安装空间有极致要求的飞行场景中，能够在无人机飞行过程中实时将机载摄像头采集的高清画面稳定传输至地面接收端，为飞手提供第一视角飞行的画面支撑，保障飞手能够精准操控飞行器完成竞速、穿越、航拍等各类作业。模块本身集成了射频信号处理电路、功率放大单元、天线连接接口，在极小的板身面积上完成了完整的视频信号调制、功率输出功能，不需要额外搭配过多外围电路即可直接接入飞控与摄像头系统使用，大幅降低了微型无人机的电路集成难度。设计过程中工程师充分考虑了微型无人机的载重限制，将整个PCB板的尺寸控制在指甲盖大小的范围内，板上元器件全部采用超微型表贴封装，在保证信号输出功率满足短距离高清传输需求的前提下，尽可能压缩板身的长宽尺寸与整体厚度，安装时仅需要预留出对应大小的板载安装位，通过螺丝或者双面胶即可完成固定，板边预留的接线焊盘间距经过优化，既方便手工焊接接线，也不会因为焊盘间距过小导致焊接短路的问题。板端的IPEX天线接口布置在板身一角，既不会遮挡周边元器件的布局，也方便天线走线引出，用户可以根据机身结构选择不同朝向的安装方式，避免天线被机身结构件遮挡影响信号传输效果。模块本身的供电范围适配微型无人机常用的1S-2S锂电池供电规格，不需要额外加装稳压模块即可直接从飞控取电，进一步减少了整机需要搭载的额外元器件数量，降低整机起飞重量。电路设计上做了充分的电磁屏蔽优化，避免模块工作时的射频信号干扰飞控的陀螺仪、GPS等敏感元器件，保障飞行过程中飞控系统的工作稳定性，即使在满功率发射的状态下也不会出现画面干扰或者飞控失控的问题。
