FPV穿越机专用微型航拍摄像头结构

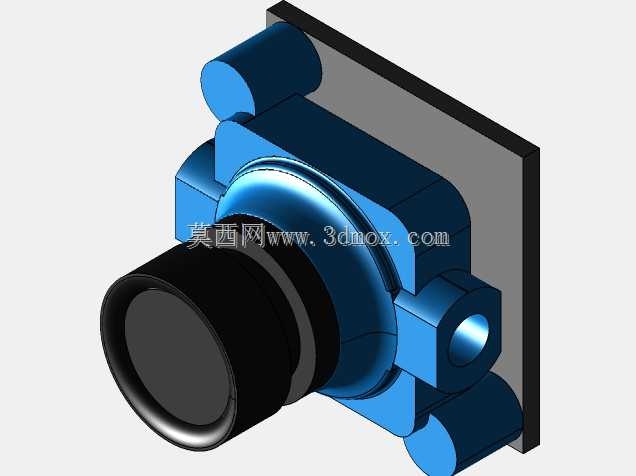

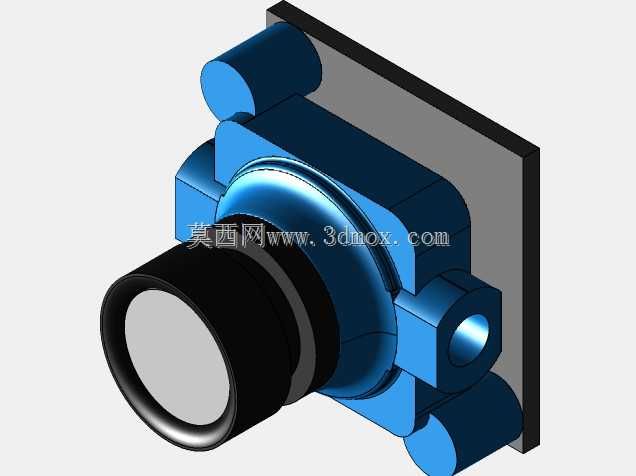

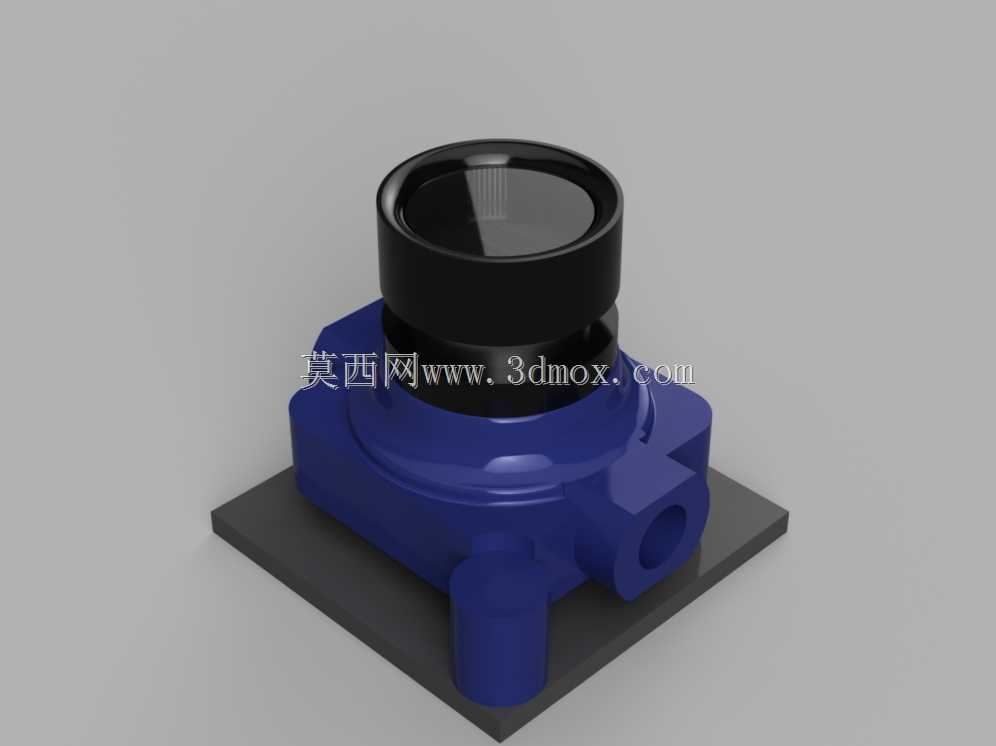

这款微型FPV摄像头是专为小型穿越机、轻量化航拍无人机设计的前置视觉采集组件，在无人机竞速、低空近景航拍、室内狭小空间巡检等场景中承担第一视角画面回传的核心作用，能够为飞手提供实时的飞行视野参考，也可搭配图传设备完成动态画面的实时传输，适配多旋翼、固定翼等多种小型航模平台的视觉搭载需求。从功能特性来看，该摄像头采用紧凑化集成设计，镜头部分做了凸起的防护结构，能够在飞行过程中抵御轻微的磕碰与气流冲击，底座集成了标准的安装定位孔位，既可以直接固定在无人机的前置机架安装位，也可搭配减震垫使用，降低飞行震动对画面清晰度的影响。侧边预留的接线接口能够直接对接飞控与图传模块，无需额外转接结构即可完成电气连接，降低整机的装配复杂度。设计过程中优先考量了轻量化与安装兼容性的平衡，整体结构采用上下分层的布局，上部为光学镜头组件，下部为感光处理电路板与安装基座，外壳做了圆角过渡处理，既能够降低飞行过程中的风阻，也避免尖锐棱角在炸机时对机架或其他电子元件造成二次损伤。安装边界方面，基座的方形安装面适配市面上绝大多数20mm、25mm孔距的穿越机机架前置安装位，整体高度控制在较低区间，不会遮挡无人机的前置飞行视野，也不会过度增加机头部位的重量占比，避免影响整机的重心平衡。镜头的视场角经过适配调校，能够覆盖飞手操控所需的前方视野范围，不会出现画面边缘畸变过度影响飞行判断的问题，外壳的侧边加强筋结构既提升了整体结构强度，也为接线端提供了一定的防护空间，避免飞行过程中线缆被气流拉扯出现松脱的问题。该结构在设计时充分考虑了航模玩家的实际装配习惯，所有安装孔位都做了沉台处理，装配后螺丝不会突出基座表面，保证安装面的平整性，也能减少不必要的风阻产生。
