穿越机竞赛用5.8G高压图传发射模块

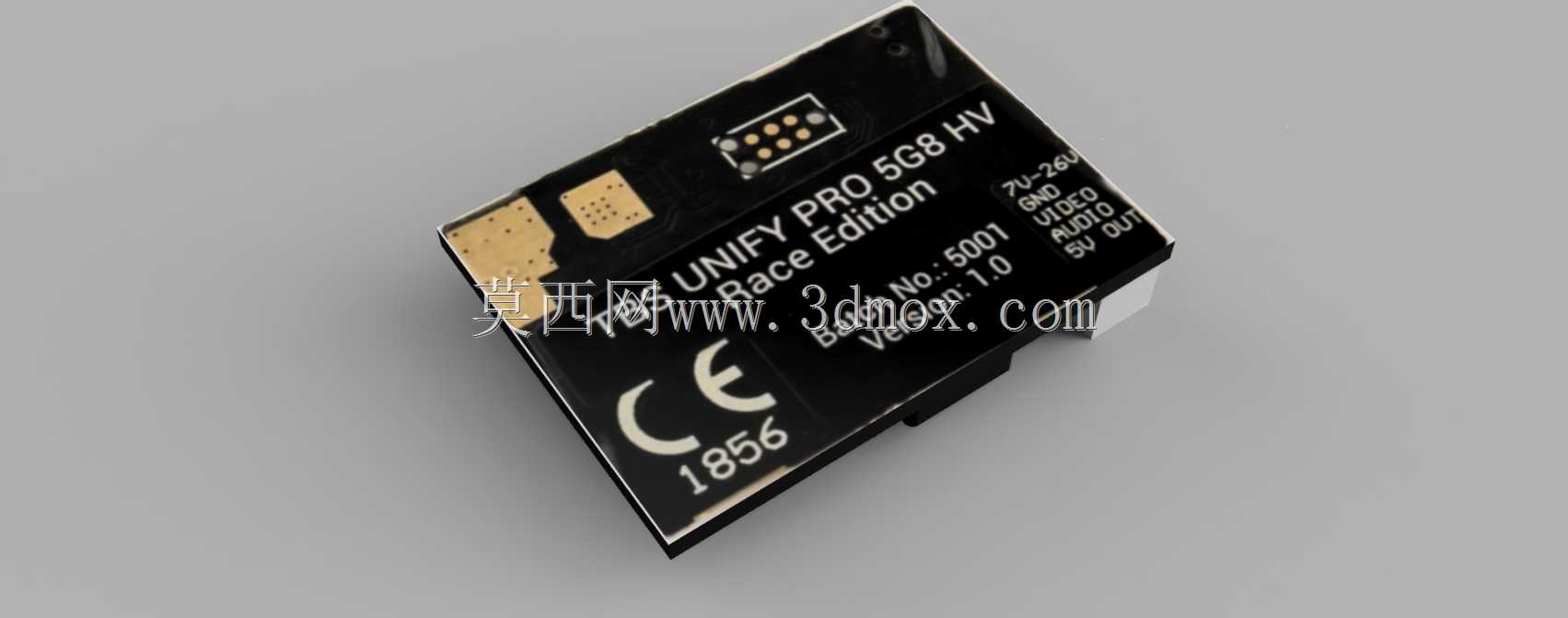

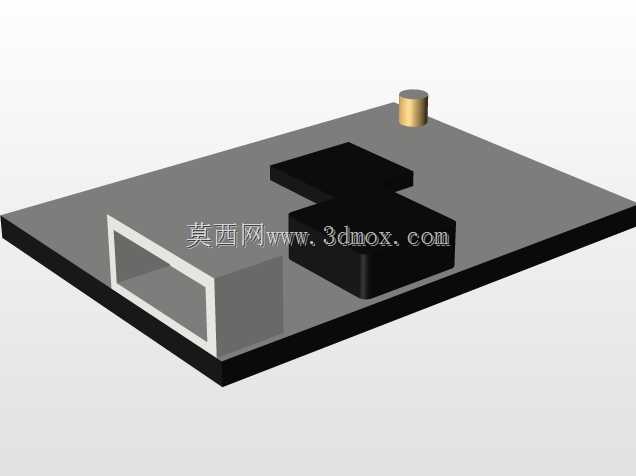

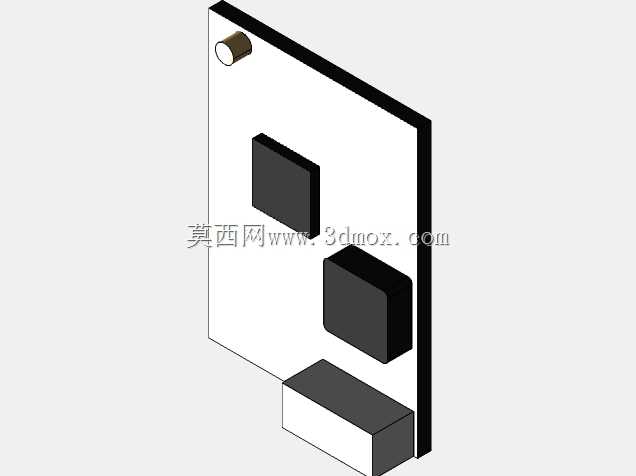

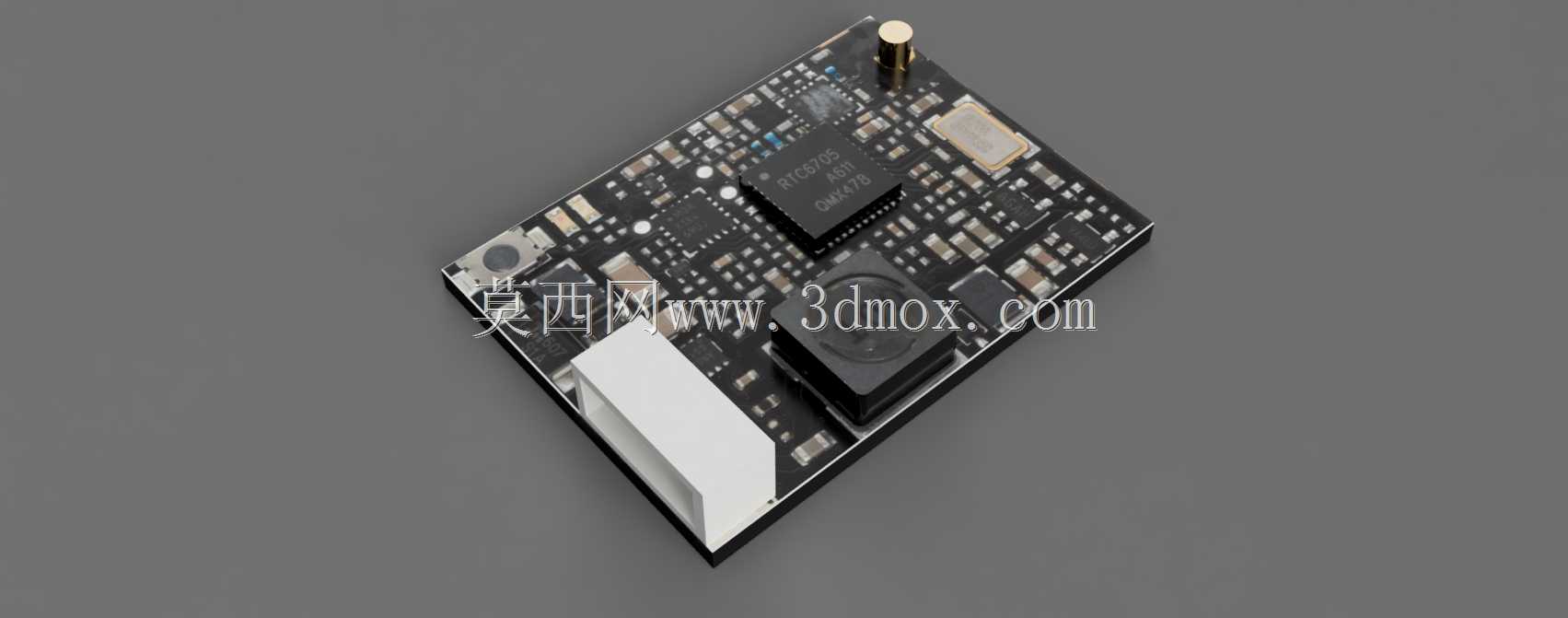

这款5.8G高压图传发射模块，是专为FPV竞速穿越机赛事场景开发的机载射频传输设备，核心作用是将无人机搭载的摄像头采集到的实时飞行画面，通过5.8G频段无线传输至地面端接收设备，让飞手能够获得第一视角飞行画面，完成高速穿越、竞速竞技、特技动作操控等操作，是竞速类无人机系统中承担实时影像回传功能的核心机载部件。从实际应用场景来看，该模块主要适配多旋翼竞速无人机，可在高压供电环境下稳定工作，支持25mW与200mW两档功率切换，在日常练习场景下可使用低功率档位降低功耗与射频干扰，在正式竞赛、复杂遮挡飞行环境下可切换至高功率档位，提升信号传输距离与抗遮挡能力，保障飞行过程中画面传输的连续性，避免因信号断连导致的飞行失控、坠机等问题。在产品功能设计上，模块采用集成化单板设计思路，将射频处理芯片、功率放大电路、电源稳压模块、天线连接座、视频信号输入接口全部整合在单块PCB板上，最大化压缩模块的整体体积与重量，适配竞速无人机对机载部件极致轻量化的设计要求，减少不必要的飞行负载，提升无人机的动力冗余与机动响应速度。模块板载的稳压电路可适配较宽范围的高压输入，无需额外加装降压模块即可直接对接无人机动力电源，简化整机布线难度，降低飞行过程中线缆松脱的故障概率。射频电路部分做了专门的阻抗匹配设计，减少信号传输过程中的功率损耗，提升射频信号的发射效率，同时板载屏蔽结构降低自身电路对无人机飞控、GPS等其他机载电子设备的电磁干扰，也避免其他部件的电磁信号影响图传传输质量。从外形尺寸与安装边界来看，模块采用规整的矩形单板结构，边角做了圆弧过渡处理，避免安装时刮擦其他线材或部件，板体厚度控制在较低水平，可适配穿越机机架的层叠安装空间，安装孔位符合主流竞速机架的通用安装间距，飞手可直接通过螺丝或减震胶柱将模块固定在飞控塔的对应层位，无需额外改装机架结构。天线接口采用标准SMA座设计，可适配不同增益的5.8G棒状天线、蘑菇天线，飞手可根据不同的飞行场景选择对应天线，获得最优的信号覆盖效果。视频输入接口采用插接式设计，可直接对接摄像头的视频输出排线，接线方式简单可靠，能够在高速飞行的强振动环境下保持连接稳定，不会出现接触不良导致的画面中断、花屏等问题。模块整体的结构强度经过针对性设计，板载核心芯片与元器件都做了加固处理，能够承受竞速飞行过程中的大机动过载、起降冲击与高频振动，在复杂的户外飞行环境下保持稳定的工作状态。
