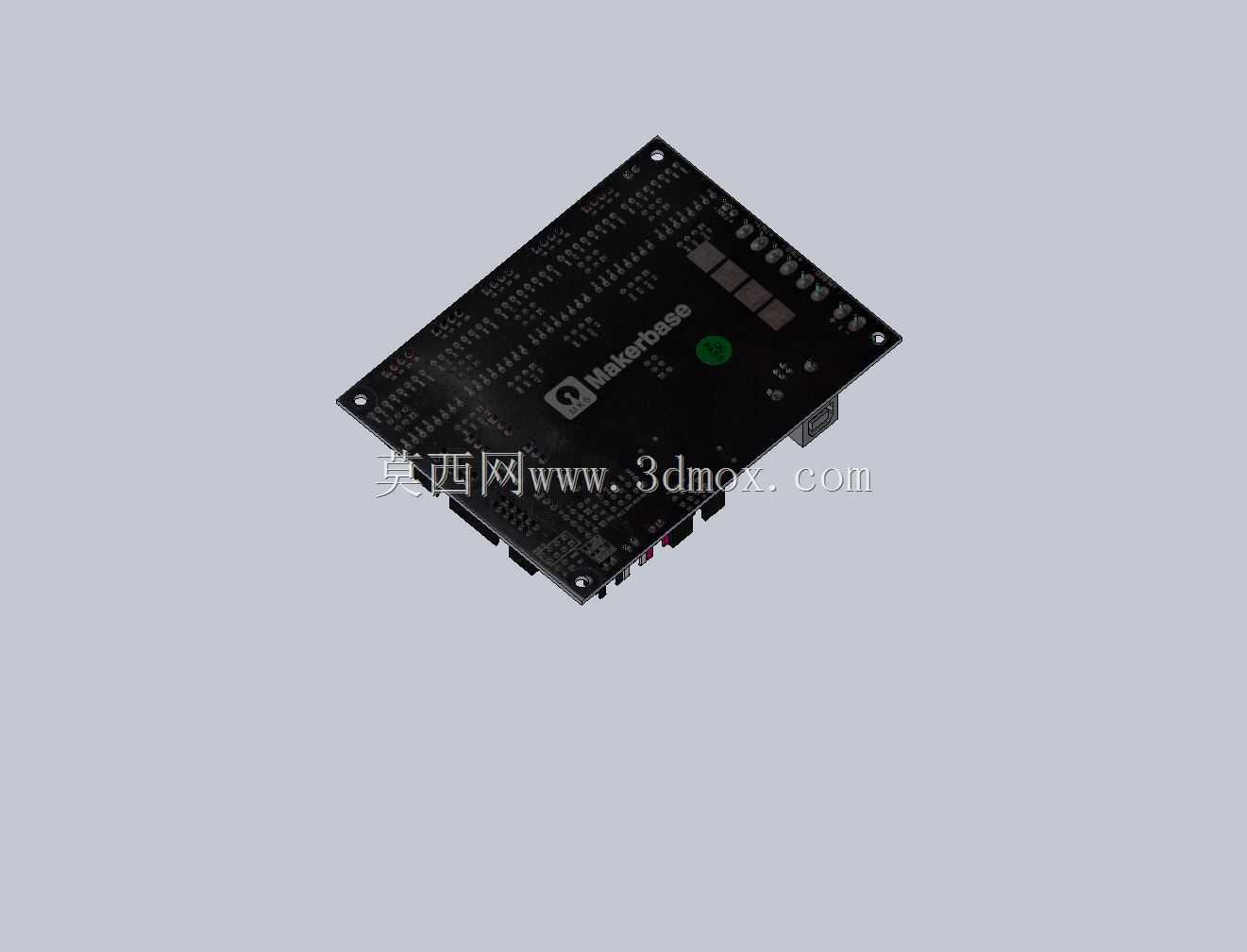

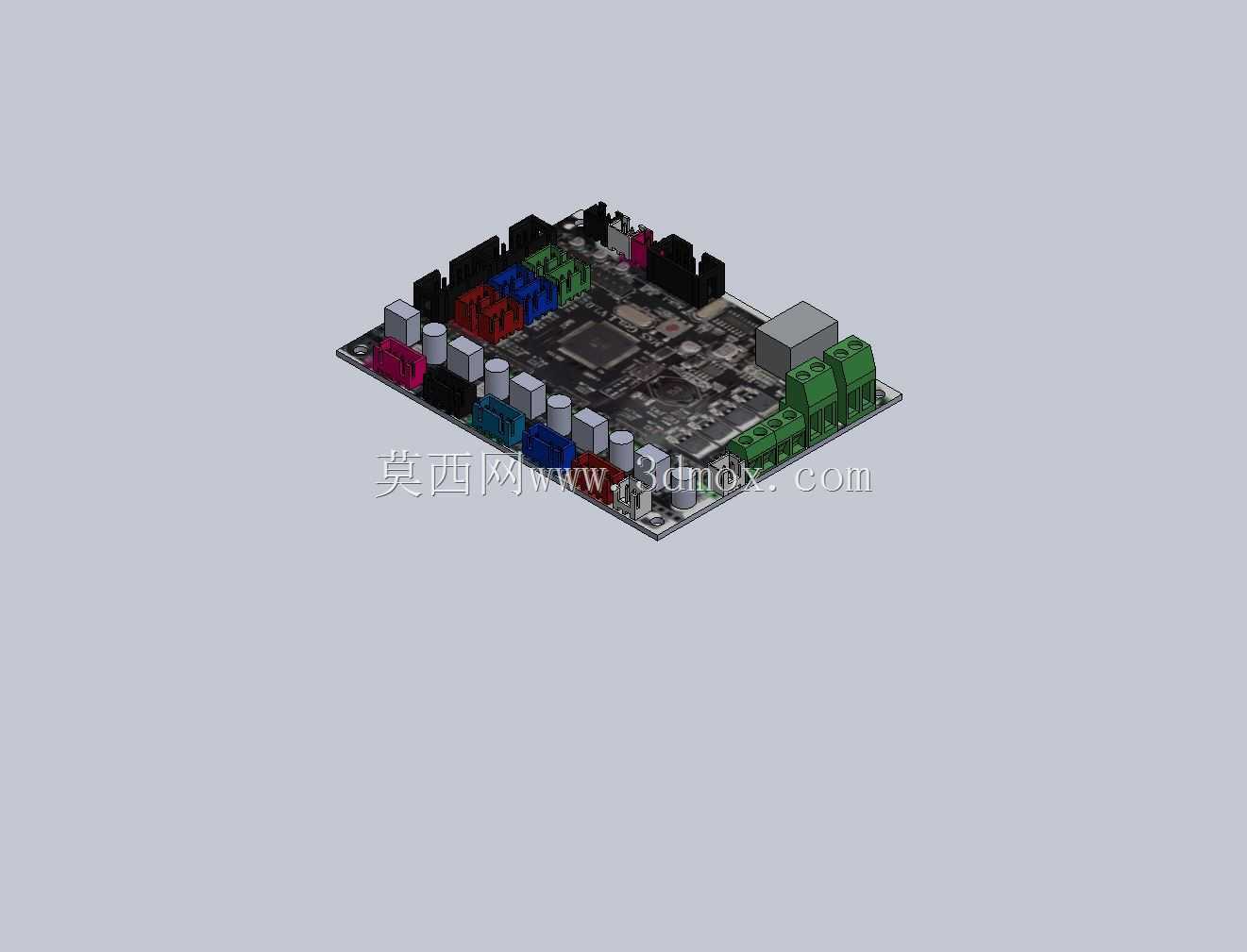

Makerbase MKS Gen L V1.0主控板结构设计

这款主控板是面向桌面级FDM 3D打印设备开发的核心控制载体，主要适配各类DIY改装、入门级商用桌面3D打印机的运动控制需求，同时也可拓展应用在小型数控雕刻机、桌面级自动化点胶设备等需要多轴步进协同控制的小型数控装备场景中，作为设备的运算与指令输出核心，承担整机的运动轨迹解算、温度信号采集、执行器件驱动、人机交互数据中转等核心功能。

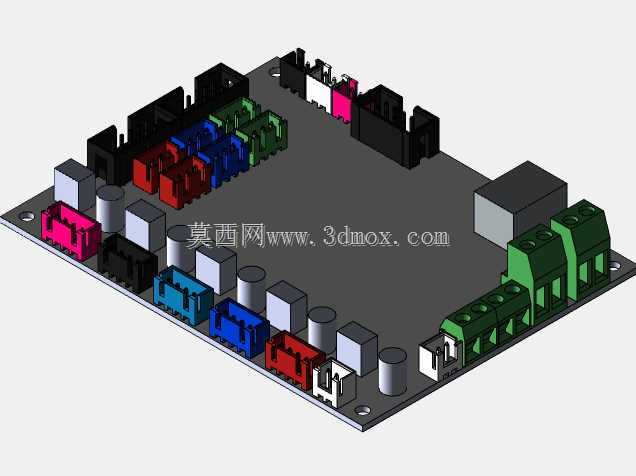

从功能特性来看，该板卡采用高度集成化的电路布局设计，将步进电机驱动接口、温度传感输入端口、加热棒输出回路、限位开关信号采集端、散热风扇供电接口、人机屏通讯端口等常用外设接口全部整合在单块PCB板体上，省去了多模块分立式接线的繁杂工序，大幅降低设备组装过程中的接线错误率，同时也缩减了整机电控部分的占用空间。板载的多组驱动插槽支持常用的步进驱动模块直插使用，可根据设备负载需求灵活选配不同电流等级的驱动模块，适配42型步进电机的驱动需求，可同时支持X/Y/Z三个运动轴以及至少一个挤出机轴的同步运动控制，部分冗余接口还可拓展第二挤出机、自动调平传感器等附加功能组件。

设计思路上，研发团队充分考虑了桌面级制造设备的使用环境特性，在接口排布上做了分区规划：强电输出接口与弱电信号接口分置板体两侧，避免强弱电信号之间的电磁干扰影响运动控制精度；板体四角预留了标准安装固定孔位，孔位间距符合主流开源3D打印机的电控仓安装尺寸规范，可直接替换同类型开源主控板完成设备升级，无需额外修改安装支架结构。接口全部采用带卡扣的接插件设计，设备长期运行产生的振动也不会导致接线松脱，提升整机运行的稳定性。

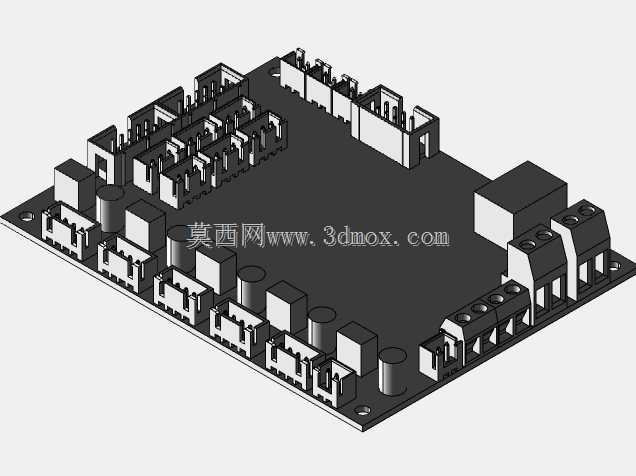

外形尺寸与安装边界方面，板体采用规整的矩形PCB构型，整体长宽尺寸控制在常规桌面设备电控仓的兼容范围内，板体边缘做了圆角处理避免组装过程中划伤线材，最高元器件的凸起高度控制在合理区间，安装后不会与电控仓盖板、仓内散热风扇产生结构干涉，板上预留的散热空间可保证驱动模块与主控芯片在长时间连续打印作业时的热量及时散出，避免高温导致的运行卡顿、丢步等问题。
