工业设备用双磁吸式门扣锁紧组件

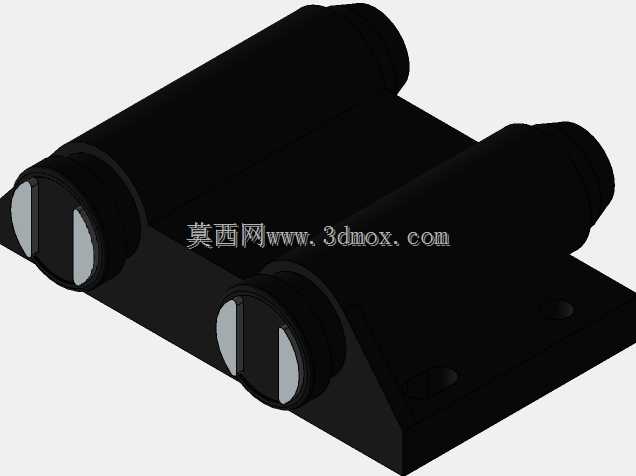

　　在自动化生产线防护舱、洁净车间隔断门、设备检修侧门、实验室仪器柜门这类需要频繁启闭、又要求闭合后无松动晃动的场景里，磁吸式门闩的应用占比一直不低，相比传统机械卡扣、弹簧插销，这类双磁结构的锁紧件没有突出的锁舌，不会在门体开启时剐蹭操作人员衣物，也不存在弹簧长期使用疲劳失效、卡扣对位偏差卡滞的问题。这套双磁闩锁的整体结构做了对称双磁柱布局，两个独立的磁吸单元平行排布在安装底座上，相比单磁点的门吸，双点吸附的受力更均匀，不会因为门体长期单侧受力出现翘边、密封不严的情况，尤其是带密封胶条的洁净室门、设备隔音罩门，闭合时两个磁柱同时产生吸附力，能把胶条的压缩量控制得更均匀，不会出现局部缝隙漏风、漏尘的问题。从安装边界来看，

　　底座采用平板式安装设计，四个沉头安装孔位做了等距排布，适配常规的M4/M5内六角安装螺丝，安装时不需要在门体或者门框上开复杂的沉槽，只需要在对应安装面打四个通孔或者攻对应规格的螺纹孔就能完成固定，不管是铝型材框架的设备护罩，还是冷轧钢板折弯的设备柜门，亦或是亚克力材质的透明防护门，都能适配安装，不需要额外做定制化的安装转接件。磁柱的端面做了内嵌式的金属导磁片，不是直接把磁钢裸露在外，一方面能避免磁钢长期吸附铁屑、灰尘之后出现吸附面不平整、吸力下降的问题，另一方面导磁片把磁钢的磁场做了定向引导，吸附力集中在门体贴合的端面方向，不会向侧面扩散干扰附近的传感器、磁性开关这类对磁场敏感的电气元件，这点在自动化设备上应用的时候尤其重要，

　　很多设备的门位检测开关就是霍尔元件，如果锁具本身的磁场外溢，很容易导致检测信号误触发，出现设备误停机或者安全联锁失效的问题。设计的时候特意把两个磁柱的中心距做了优化，既不会因为间距太小导致吸附合力不足，也不会因为间距太大对门体和门框的安装对位精度要求过高，常规的钣金加工公差、铝型材组装公差范围内，都能保证两个磁柱同时和门框上的对应吸合面完全贴合，不需要安装的时候反复调整位置找正。磁柱和底座之间做了防转结构，不会因为长期开关门的碰撞导致磁柱转动、导磁片错位，整个组件的外露棱角都做了R角倒钝处理，没有尖锐的毛刺边，安装和后期维护的时候不会划伤操作人员。在实际选型应用的时候，这类双磁闩锁适合用在门体重量15kg以内的平开门、上翻门场景，

　　吸附力的大小刚好能抵消门体自身的重力倾斜、车间通风带来的风压，不会出现门体被风吹开的情况，同时开门的时候不需要太大的拉力，操作人员单手就能轻松开启，不需要额外设置门把手，对于追求外观简洁的设备外门来说，能让设备整体外观更整洁。和普通的单磁门吸相比，双磁结构的抗侧向偏移能力更强，有时候设备门因为合页长期使用出现轻微下垂，单磁门吸很容易因为对位偏差吸不住，而双磁结构因为有两个吸附点，只要其中一个点接触到吸合面，就能在磁力引导下把门体拉回正确的闭合位置，自动补偿一定的安装偏差和合页磨损带来的位置偏移，能降低后期设备维护的调整频率。整个组件的外形做了低矮化设计，安装之后突出安装面的高度很低，不会在门旁边形成突出的磕碰点，在人员走动比较频繁的设备通道位置，能减少人员磕碰受伤的风险。磁钢本身采用耐高温的材质，在设备周边环境温度60摄氏度以内的工况下，磁力不会出现明显衰减，适合大部分工业生产车间的环境温度要求，不会因为设备运行散热导致锁具吸力下降。底座的结构做了加强筋设计，虽然整体壁厚不厚，但是在安装孔位和磁柱固定的位置都做了局部加厚，反复开关门的冲击力作用下，不会出现底座变形、磁柱松动的问题，长期使用的可靠性比薄钣金冲压的普通门吸要高很多。
