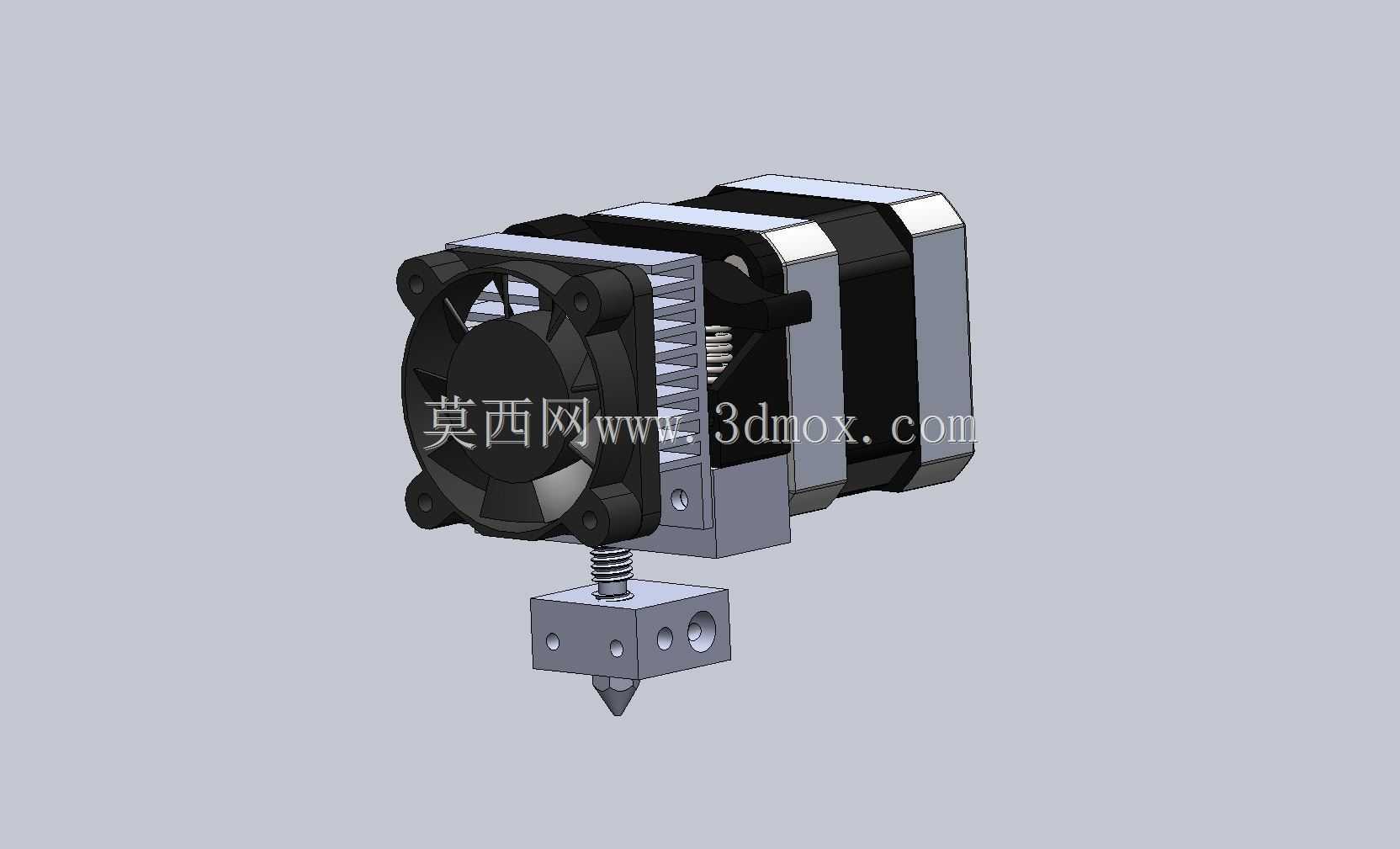

带40mm散热风扇的MK9挤出机构

该挤出机构是熔融沉积成型3D打印设备的核心送料挤出部件，主要应用于桌面级FDM3D打印场景，适配PLA、ABS、PETG等多种常见热塑性打印耗材，负责将固态耗材稳定输送至热端熔融后，按照打印路径精准挤出成型，直接决定打印过程的送料精度、出丝均匀度与成型件表面质量。整套机构集成了步进驱动单元、散热组件、热端挤出模块三大核心部分，前端搭载的40mm轴流风扇正对散热鳍片布置，可在打印过程中持续带走鳍片蓄积的热量，避免热量向上传导导致耗材提前软化膨胀，引发送料卡顿、堵头等常见故障，保障长时间连续打印的稳定性。驱动部分采用一体化步进电机直连送料齿轮的结构设计，省去了多余的传动连杆部件，既缩小了整体安装体积，也减少了传动间隙带来的送料误差，送料齿轮的齿形经过优化，可在不刮伤耗材表面的前提下提供足够的咬合力，保证耗材推送过程平稳无打滑。热端模块采用标准化快装接口设计，加热块内置加热棒与测温元件，可快速将温度升至耗材熔融所需的区间，末端的喷嘴采用耐磨黄铜材质，出丝口内壁做了镜面抛光处理，可减少熔融耗材的流动阻力，保证出丝顺畅无拖丝。设计阶段充分考虑了桌面级设备的安装兼容性，整体结构紧凑，横向安装宽度适配多数i3结构、CoreXY结构打印机的X轴滑台安装位，纵向安装高度预留了足够的调平余量，安装孔位采用行业通用的间距标准，用户无需额外修改机架结构即可完成替换安装，散热风道经过流体仿真优化，风扇吹出的气流可均匀覆盖整个散热鳍片表面，无散热死角，即使在长时间高温打印ABS等耗材时，也能维持冷端温度在耗材玻璃化转变温度以下，有效降低堵头概率。送料弹簧的预紧力可通过侧边的调节螺钉微调，适配不同直径公差、不同硬度的耗材，避免压力过大导致耗材变形无法送料，或是压力过小导致送料打滑的问题，整体结构模块化程度高，日常维护时可单独拆解风扇、送料齿轮、热端等部件，清理残留耗材或是更换易损件都十分便捷，无需整体拆卸整个挤出机构。
