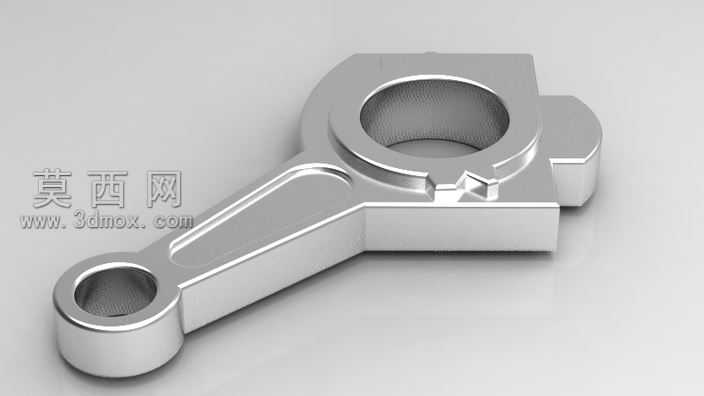

本作品为内燃机核心传动部件连杆的三维参数化建模成果,建模过程严格遵循机械设计规范,先通过草图绘制完成连杆大小头孔的中心距定位,确定小头衬套安装孔、大头曲柄销安装孔的基准尺寸,再逐步绘制杆身的工字形截面轮廓,该截面设计可在保证结构强度的前提下最大限度降低构件自重,减少往复运动过程中的惯性载荷。建模阶段对连杆大头的分体式结合面做了精准的结构还原,预留了螺栓连接的安装凸台与定位结构,小头端的油槽导流结构也做了细节刻画,保证模型与实际工业应用的连杆结构完全一致。材质渲染阶段采用了合金钢哑光金属材质,模拟实际连杆锻造加工后的表面质感,通过环境光遮蔽效果突出杆身与大小头过渡位置的圆角结构,这些圆角是应力释放设计的关键,可有效避免交变载荷下的应力集中问题。渲染场景采用深色反光背景,通过地面反射效果强化模型的立体感,清晰展现连杆各部位的结构比例与衔接关系。设计过程中重点考量了连杆工作时承受的交变拉压载荷与惯性力作用,所有结构尺寸均参考通用内燃机连杆的设计参数,杆身从大头到小头的过渡锥度符合力学传递路径,大小头的壁厚设置满足承压强度要求,连接凸台的加强筋结构可提升大头端的结构刚度,避免装配螺栓时出现形变。模型完成后经过了干涉检查与结构验证,各部位的衔接无几何错误,可直接用于后续的运动仿真、有限元受力分析,也可作为机械原理教学的演示模型,帮助学习者理解曲柄连杆机构的动力传递逻辑,掌握传动类零部件的建模思路与结构设计要点。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.15 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2012,效果图,STL,其它,
- 软件分类 通用机械零部件
