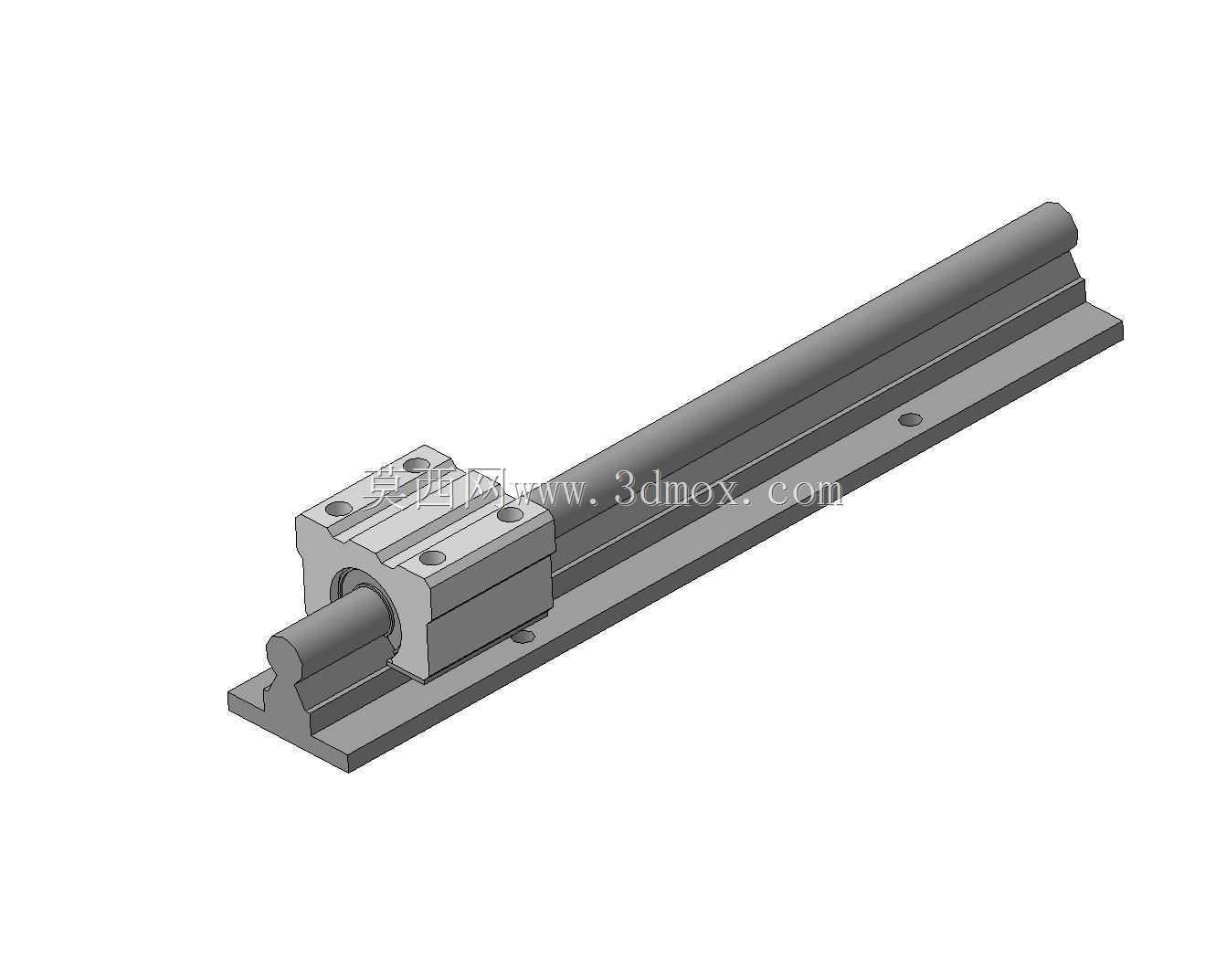

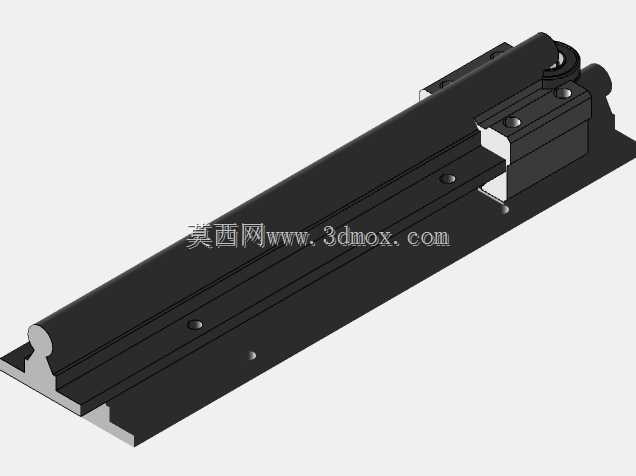

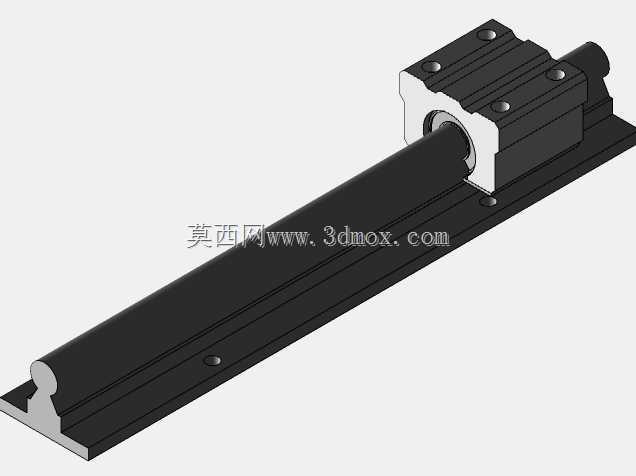

数控机床圆形直线支撑导轨结构

这款圆形直线支撑导轨是数控机床进给系统的核心导向承载部件，主要应用于中小型数控车床、数控铣床、专用磨床以及自动化专机的直线运动导向场景，同时也可适配木工数控开料设备、3D打印设备的运动轴导向需求，在需要中等负载、高精度直线往复运动的机械结构中承担导向与承载双重作用。该部件的核心功能是为运动部件提供精准的直线运动轨迹约束，同时承受运动过程中的径向、轴向负载，抵消切削加工过程中产生的切削力与振动，保证运动部件的运行平稳性与位置精度，避免运动过程中出现偏摆、爬行等影响加工精度的问题。从设计思路来看，这款导轨采用圆形滚道与分体式滑块的组合结构，圆形导轨柱的滚道经过精密磨削加工，表面粗糙度控制在合理区间，既保证了滚动体运行的顺畅度，也提升了导轨整体的耐磨性能；滑块内部集成了循环滚动体结构，将传统滑动摩擦转化为滚动摩擦，大幅降低了运动阻力，即使在低速运行状态下也能避免爬行现象，保证进给运动的均匀性。导轨底座采用一体化型材加工成型，安装基面经过铣削加工保证平面度，底座上预留的安装孔位可直接通过螺栓固定在设备床身的安装基面上，无需额外加工复杂的安装槽，降低了设备装配的工艺难度。该导轨的核心外形尺寸为导轨柱直径10mm，整体导轨长度200mm，安装时需要保证床身安装基面的直线度误差不超过0.02mm/全长，两安装孔的同轴度误差控制在合理范围内，避免装配后出现卡滞、预紧力不均的问题。滑块的安装面预留了标准的螺纹安装孔，可直接连接工作台、刀架等运动部件，滑块与导轨之间的预紧力可通过侧部的调节螺钉进行微调，适配不同负载、不同精度要求的应用场景，在轻负载高速进给场景下可适当降低预紧力提升运行顺畅度，在重负载切削场景下可适当提升预紧力增强结构刚性。整体结构采用模块化设计，后期维护时仅需更换磨损的滑块或者导轨柱即可，无需整体更换整套导向部件，有效降低了设备的后期维护成本，同时标准化的尺寸设计也具备良好的互换性，可直接替换同规格的进口导轨部件，降低设备的制造成本。
