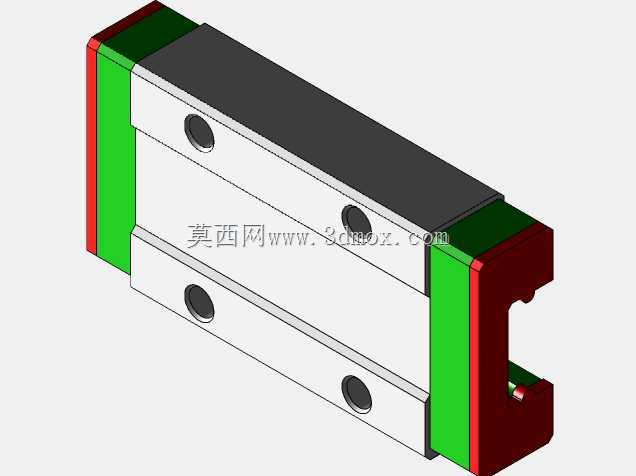

MGN9H微型直线导轨滑块结构设计

这款MGN9H滑块是微型直线导轨系统的核心配套部件，主要面向小行程、高精度的直线往复运动场景，在桌面级自动化检测设备、小型3D打印运动机构、精密光学调焦平台、医疗采样机械臂、半导体晶圆拾取工位等对安装空间有严格限制的设备中应用广泛，能够为负载提供稳定的直线导向支撑，抵消运动过程中的侧向偏移力矩，保障运动轨迹的直线度与重复定位精度。从功能特性来看，该滑块采用双列滚珠循环接触结构，滚动体在滑块与导轨的滚道间形成连续循环回路，将传统滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即使在低速微动工况下也不会出现爬行现象，可实现微米级的进给精度；滑块两端设计有集成式端盖与密封结构，能够阻挡外界粉尘、微小切削碎屑进入滚道内部，同时留存内部润滑脂，延长维护周期，适配无尘车间、轻度油污的普通工业车间等多种作业环境。在设计思路上，这款滑块严格匹配9mm宽度规格的微型导轨，整体采用紧凑型方正外形，主体承载部分选用高碳铬轴承钢材质经淬火处理，保证滚道硬度与长期耐磨性能，两侧的密封端盖采用低摩擦工程塑料材质，在实现密封效果的同时不会额外增加运动阻力；滑块顶面与侧面共设置四个安装螺纹孔，采用对称式布局，既可以从顶面锁紧安装负载，也可根据设备布局需求从侧面完成固定，适配不同的安装空间条件。从安装边界来看，这款滑块的整体宽度与配套导轨宽度适配，滑块长度适配短行程微型运动平台的安装需求，安装孔的孔距遵循微型导轨滑块的通用行业标准，可直接与同规格的标准导轨互换装配，不需要额外加工定制安装位；滑块的侧向凹槽与导轨的滚道轮廓完全契合，装配后侧向间隙控制在微米级，能够承受一定的倾覆力矩与径向负载，在单导轨搭配单滑块的轻载场景、双导轨平行布置的双侧支撑场景中都能稳定运行，不会出现卡滞、晃动的问题，为小型精密设备的直线运动提供可靠的导向支撑。
